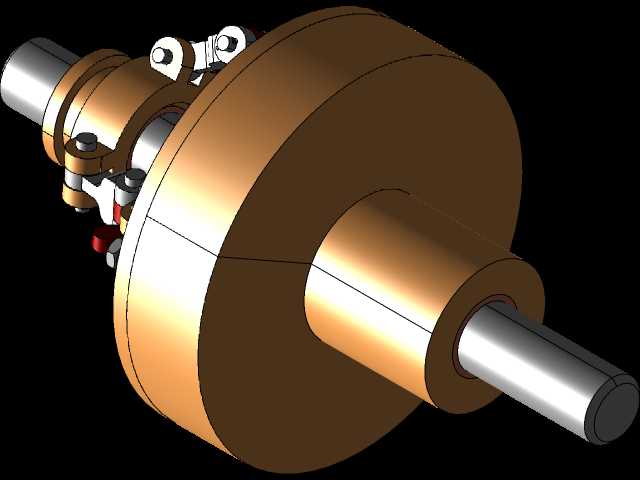

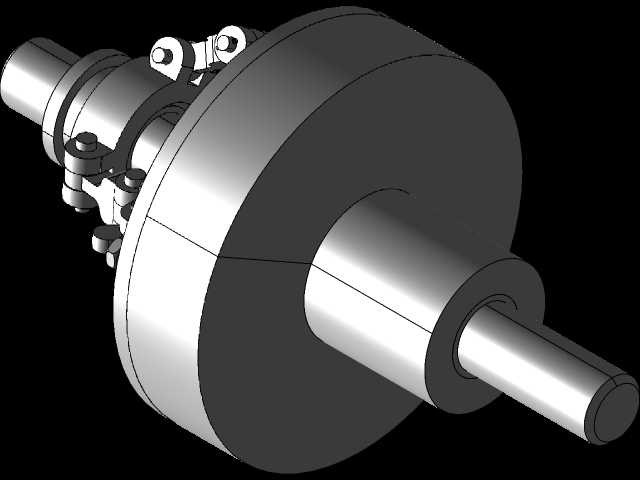

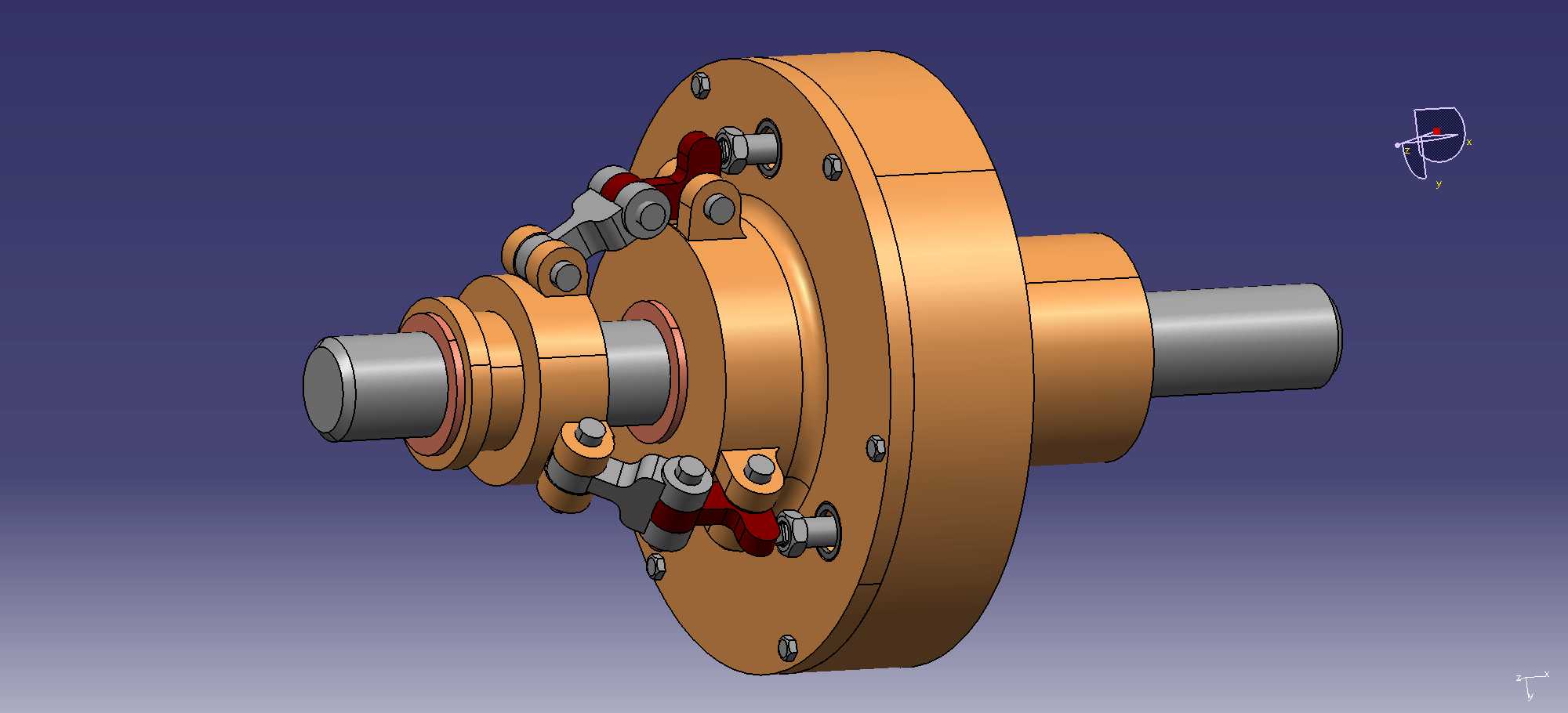

多片式摩擦离合器传动结构设计

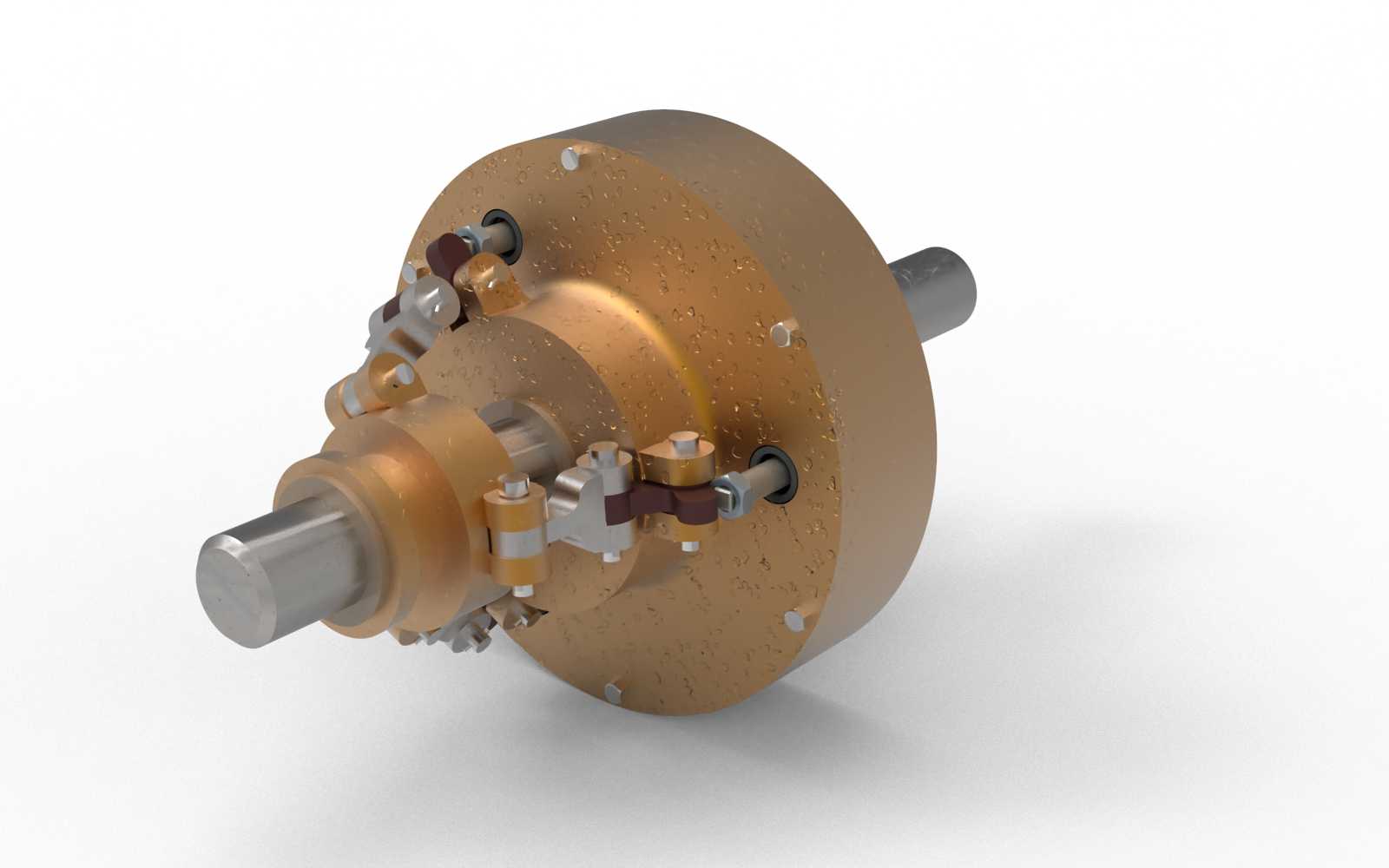

　　多片式离合器在动力传动链路中承担着扭矩传递与动力通断控制的核心作用，常见于需要大扭矩传递、紧凑安装空间的传动场景，比如乘用车辆的自动变速系统、工程机械的动力换挡单元、重载工业设备的传动离合模块，相比单片式离合结构，它能在相同径向尺寸约束下实现更大的扭矩传递容量，适配高负载工况下的动力衔接需求。这类离合器的核心功能是通过多组交替叠放的主动摩擦片与从动摩擦片的压紧、分离动作，实现主动轴与从动轴之间的动力接合与切断，当压紧机构向摩擦片组施加轴向压力时，相邻摩擦片接触面间产生足够的摩擦力矩，将主动侧的动力平稳传递到从动侧；当轴向压力卸除时，摩擦片间出现间隙，动力传递路径被切断，从动侧停止动力输入。在结构设计层面，

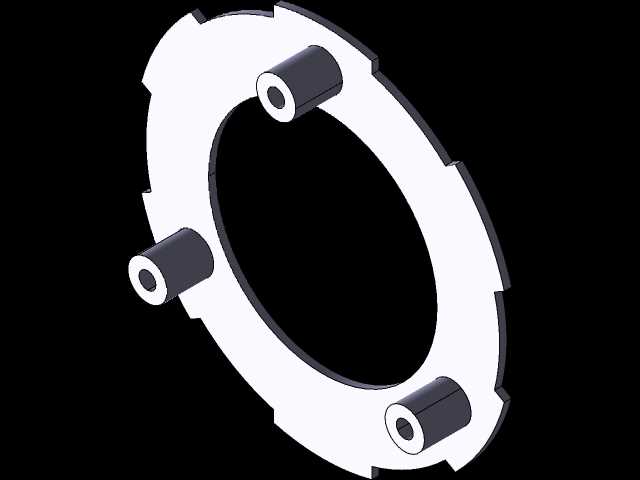

　　多片式离合器的设计思路始终围绕扭矩容量、接合平顺性、散热效率三个核心维度展开，摩擦片的数量需要根据目标传递扭矩、摩擦面摩擦系数、轴向压紧力大小综合计算确定，片数过多会增加分离状态下的空转阻力，同时加剧摩擦片的拖磨损耗，片数不足则无法达到设计扭矩传递要求，容易出现接合打滑问题。摩擦片的基片通常采用高强度钢材加工，表面附着摩擦系数稳定、耐磨耐高温的摩擦材料，部分湿式应用场景的摩擦片表面会设计油槽结构，既可以引导冷却润滑油流经摩擦面带走接合过程产生的热量，也能在接合初期通过油膜的缓冲作用降低冲击，提升动力接合的平顺性。从安装边界来看，这类离合器的轴向尺寸需要匹配传动箱的内部安装空间，摩擦片组的叠装总厚度、

　　压紧机构的行程余量都需要在设计阶段做尺寸链校核，避免出现压紧行程不足导致的打滑，或者分离间隙过小导致的拖滞问题；径向尺寸上，摩擦片的外径需要与安装腔体内壁保留足够的安全间隙，同时要考虑花键配合的同轴度要求，主动片与主动轴、从动片与从动毂的花键配合需要保证滑动顺畅，无卡滞问题，确保离合动作响应及时。在实际工况适配中，需要根据应用场景是干式还是湿式调整摩擦材料选型与结构细节，干式场景下摩擦片需要具备更好的耐高温性能，避免频繁接合产生的高温导致摩擦系数衰减；湿式场景则要优化油道设计，保证冷却润滑介质能充分覆盖所有摩擦接触面，降低长时间滑磨产生的热衰退影响。整个结构的压紧力传递路径需要做刚度校核，保证轴向压力能均匀作用在每一片摩擦片上，避免局部压力过大导致的摩擦片偏磨，延长部件的整体使用寿命。
