排气射流降噪用喷嘴声控结构

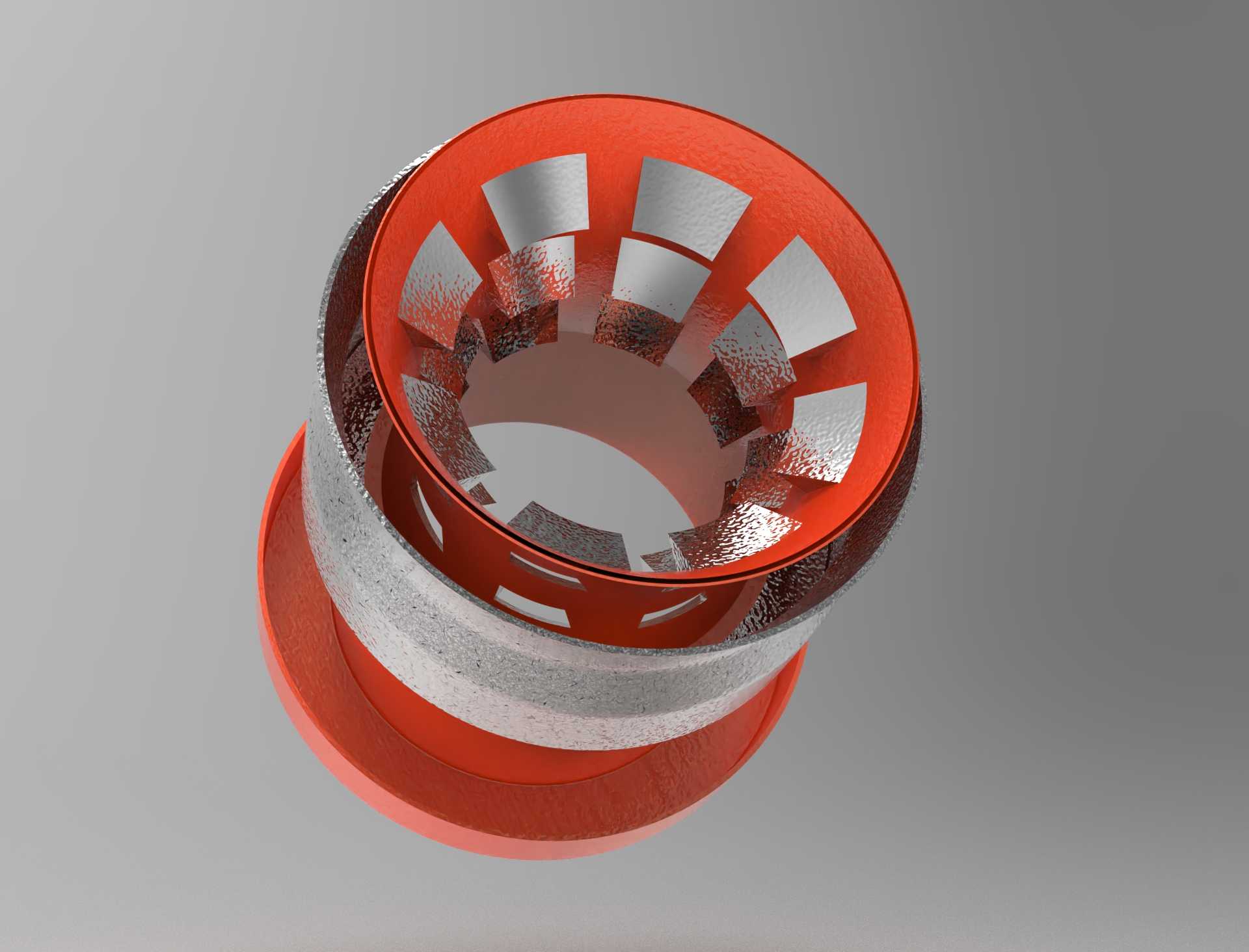

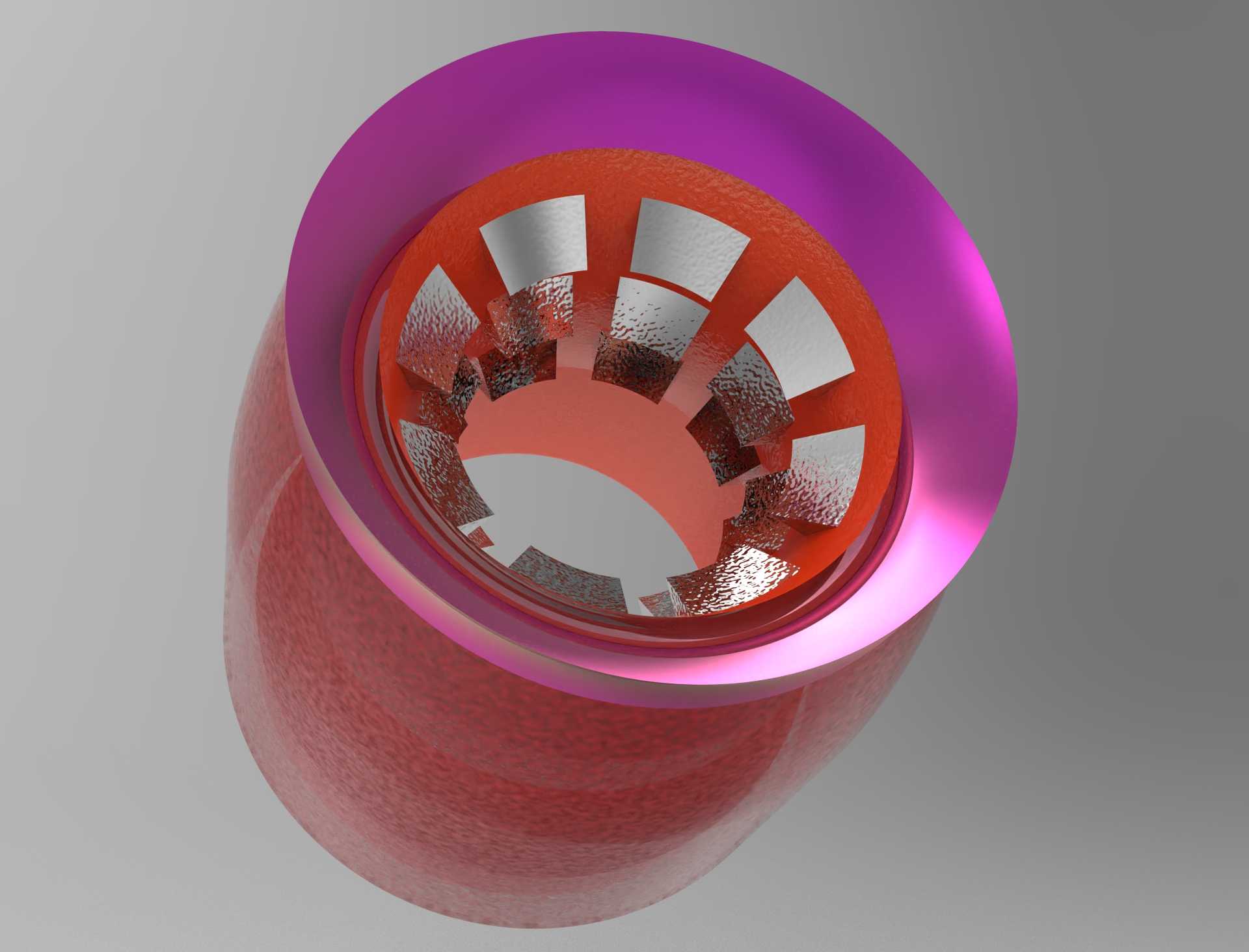

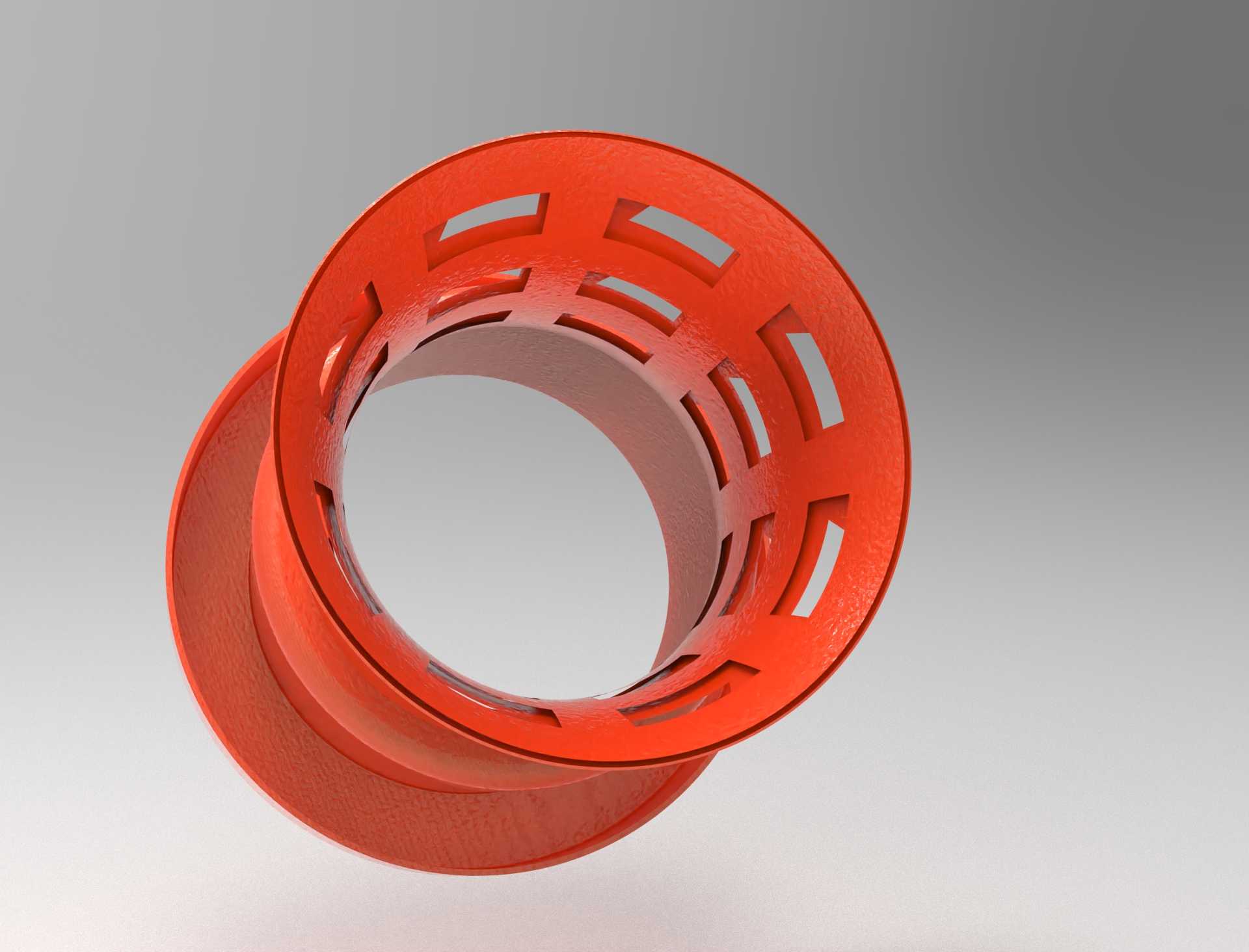

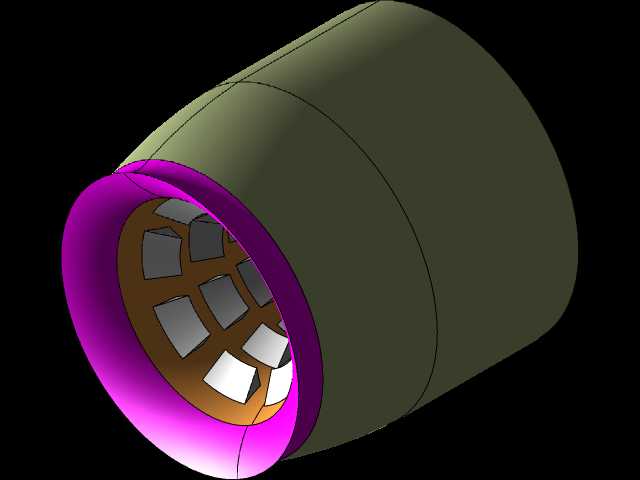

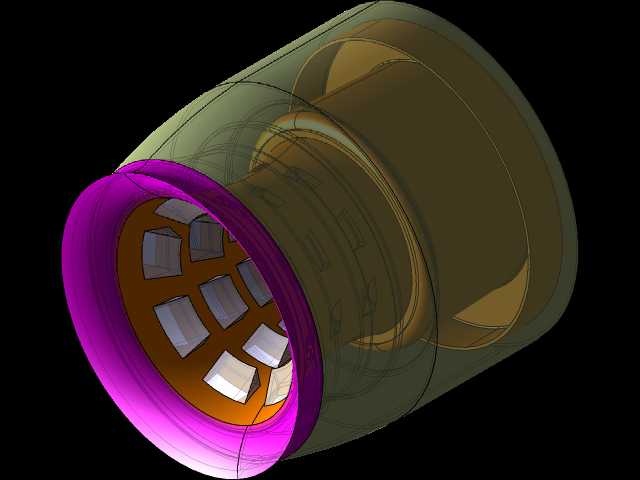

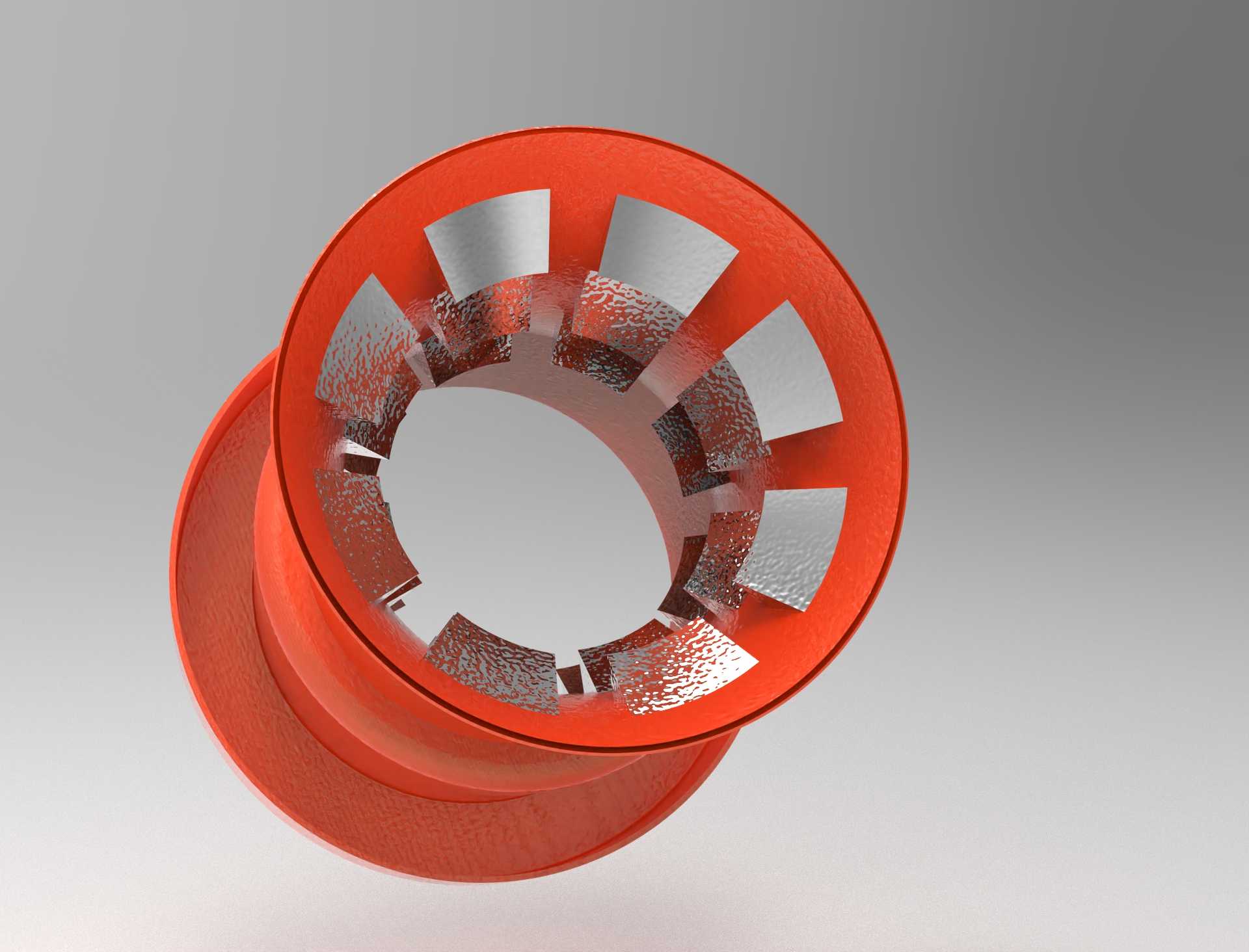

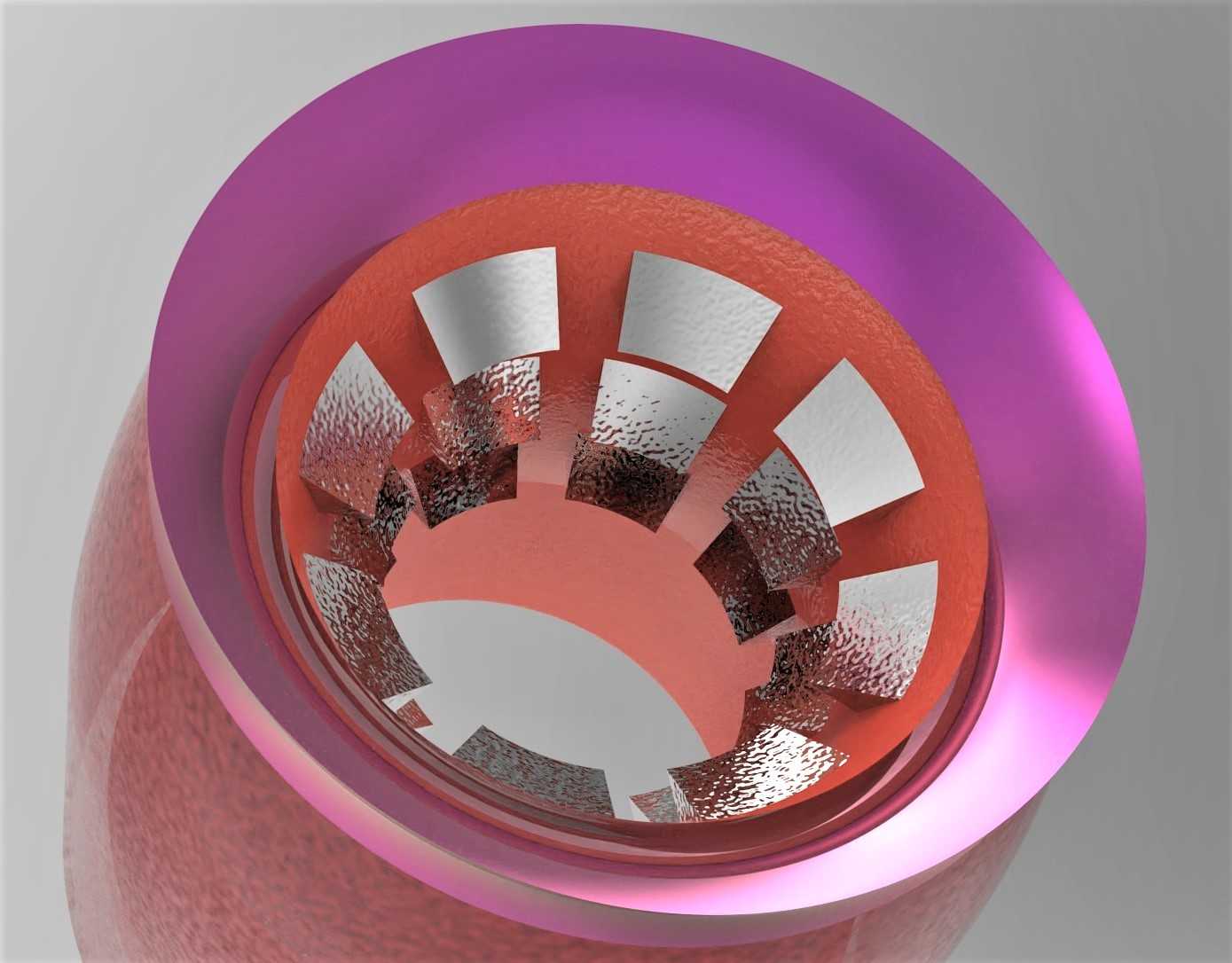

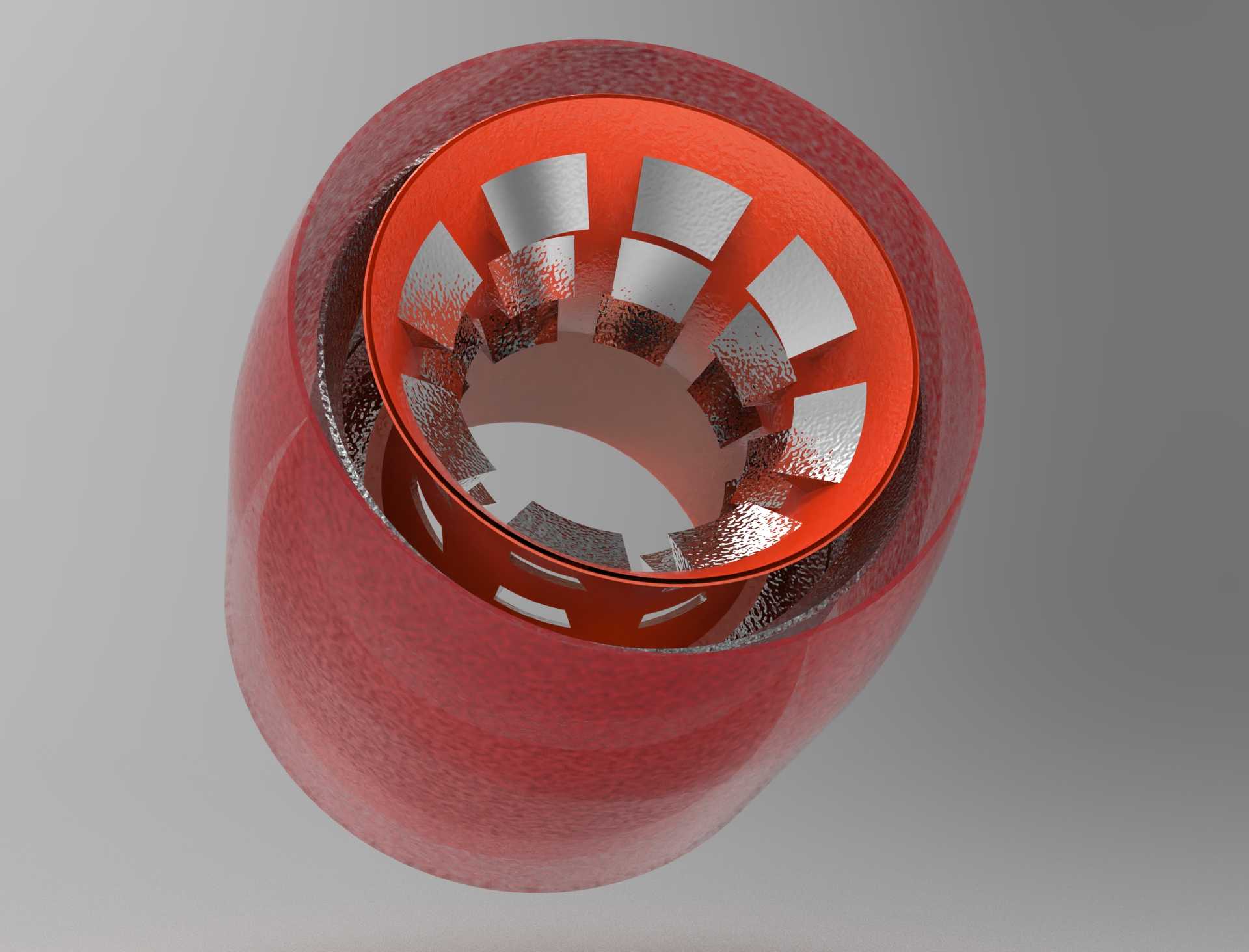

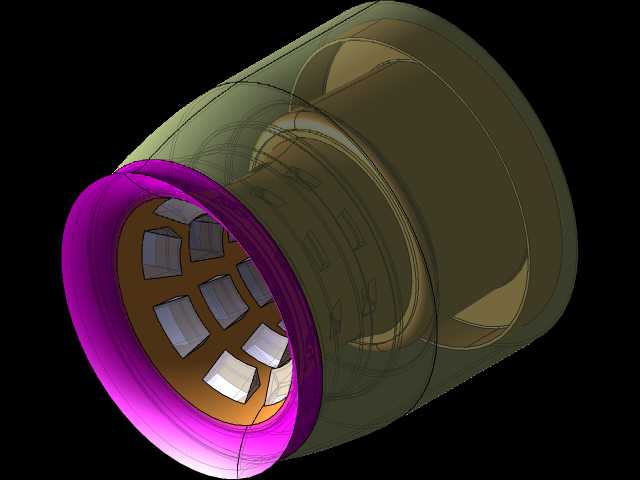

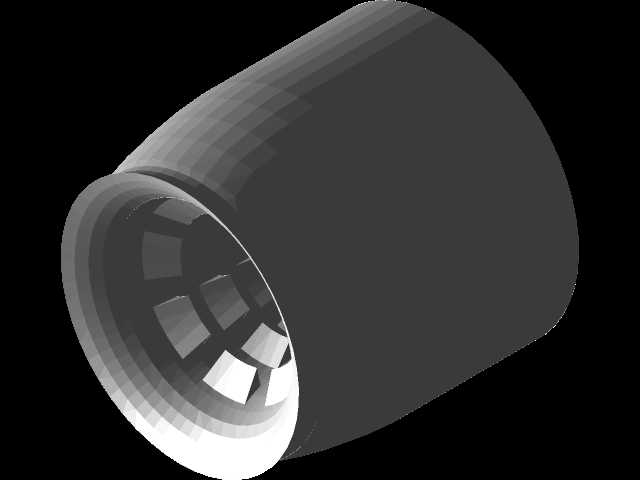

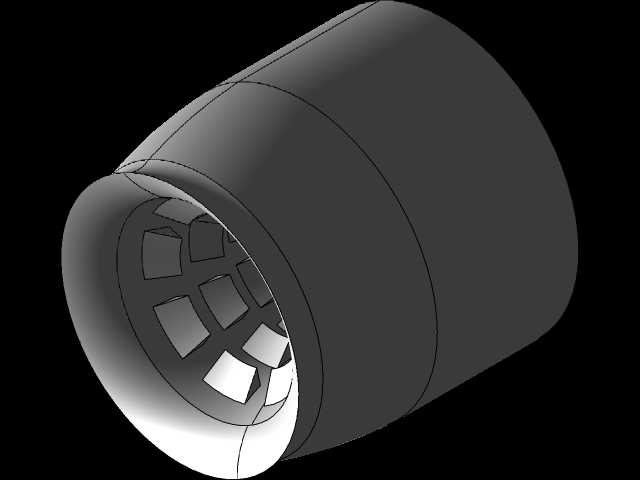

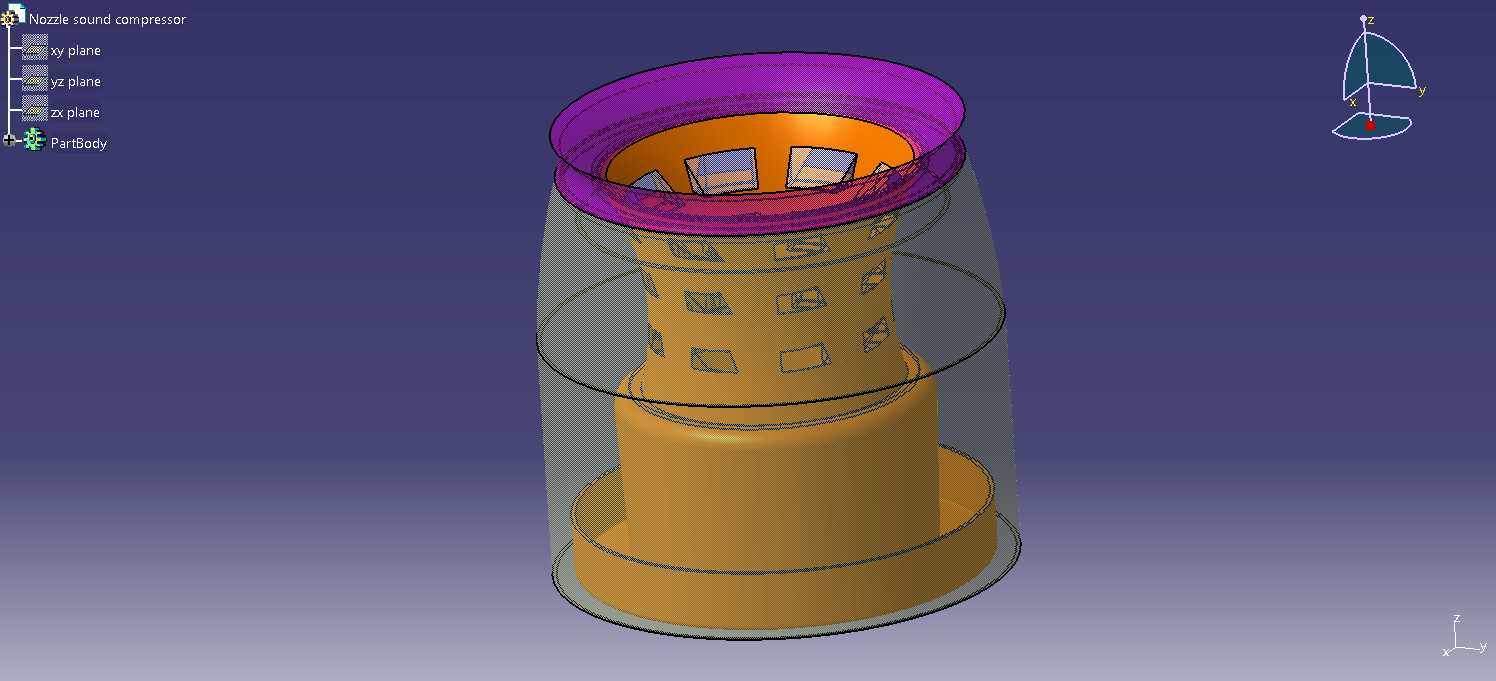

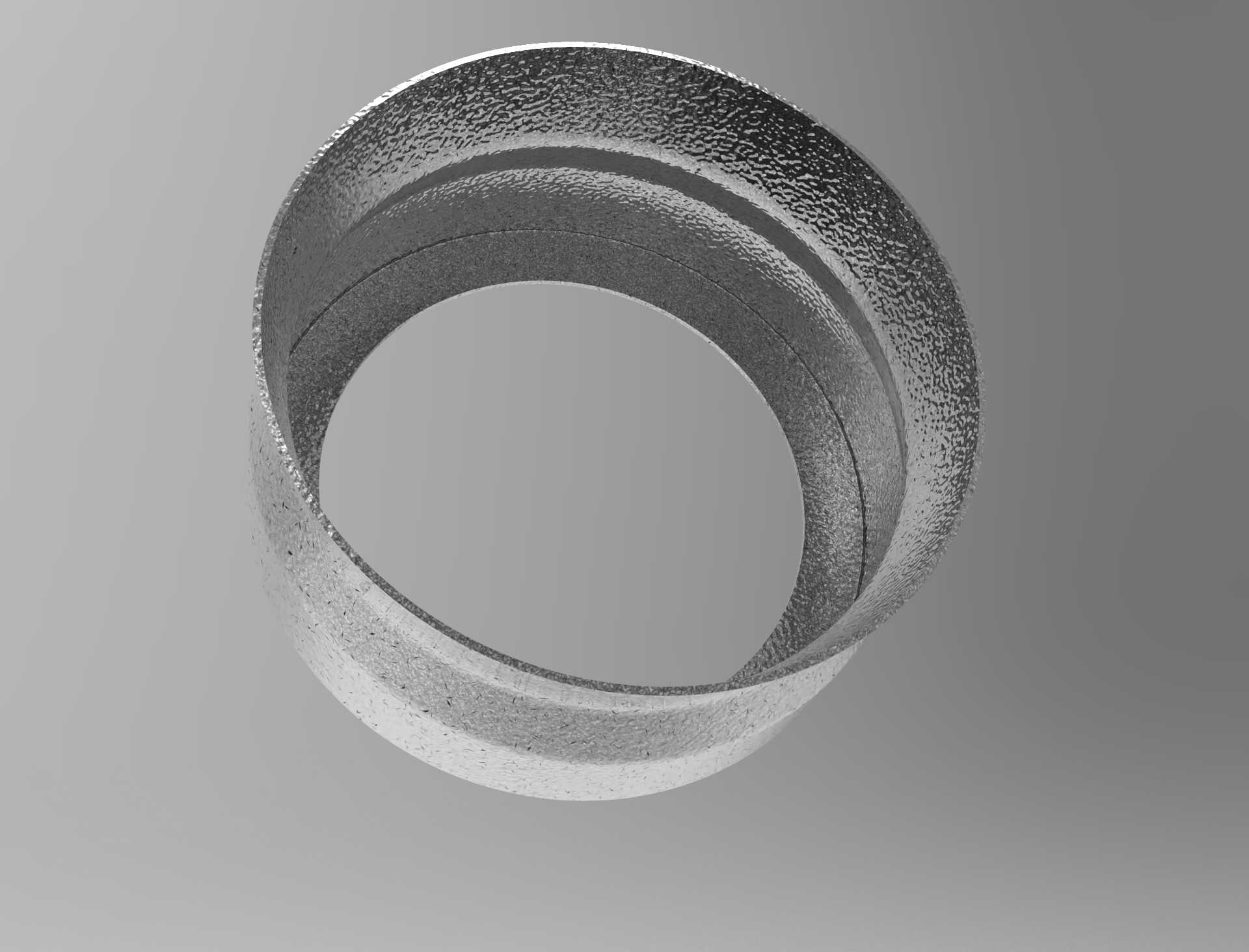

在工业气动排气、高压气体放空类场景中，高速射流裹挟的湍流噪声是车间现场的主要噪声源之一，这类噪声峰值高、传播距离远，长期暴露会对作业人员听力造成不可逆损伤，也不符合工业场所噪声限值的管控要求。这款喷嘴声控结构，核心作用就是在不明显影响排气效率的前提下，打散高压气体排出时的连贯射流柱，通过内部的分流结构将大股高速气流拆分为多股小尺度射流，打乱射流边界层的涡旋脱落规律，从噪声产生的源头降低排气噪声的辐射强度。从结构设计逻辑来看，该部件采用同轴嵌套的环形布局，外层为光滑的筒状壳体，端面做圆弧过渡处理，避免气流在出口边缘产生尖锐的边棱噪声；内部沿周向均匀布置多片径向导流隔片，隔片与中心的环形通流区形成多个独立的小流道，气流进入结构后首先被隔片分割，在流道内完成初步的流速均化，避免局部流速过高产生的强噪声。隔片的角度经过流体仿真优化，不会在流道内部形成明显的节流死区，排气背压的增量控制在可接受范围内，不会对上游气动元件的动作响应速度造成明显影响。安装边界方面，该结构整体为回转体构型，外圆柱面可直接与标准排气管道的内孔做插接配合，端面的环形凸台可作为安装定位面，抵靠在管道端面完成轴向限位，不需要额外设计复杂的安装法兰，适配现有常规通径的排气接口，替换原有普通排气喷嘴即可完成降噪改造，不需要对原有管路做大规模改动。实际应用中，这类结构常配套在气动电磁阀排气口、风动工具排气端、小型空压机放空口等位置，相比传统的阻性消声器，它没有多孔吸声材料，不存在长期使用后吸声材料被油污、粉尘堵塞失效的问题，结构整体为一体化刚性结构，抗气流冲击能力强，在有少量油污、粉尘的工业车间环境中也能长期稳定工作，维护成本极低。设计时需要注意内部隔片的厚度不能过薄，否则长期受高速气流冲刷容易产生振动激发次生噪声，也不能过厚导致通流面积损失过大提升排气背压；隔片的边缘做小圆角处理，避免气流绕过隔片时产生脱流涡。出口端的环形外圈采用略大于筒体的直径设计，可在出口外围形成一圈低速气流包覆层，进一步阻隔内部小射流汇合时产生的噪声向外传递，让降噪效果覆盖更宽的频率段，不会出现某一频段降噪效果差的问题。
