机加工用螺杆式手动台钳结构设计

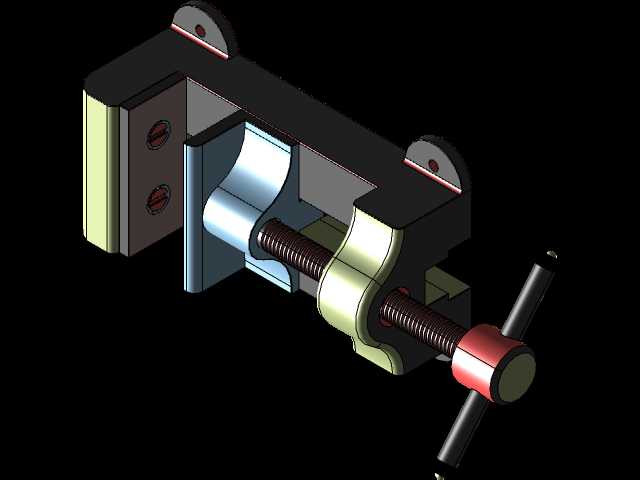

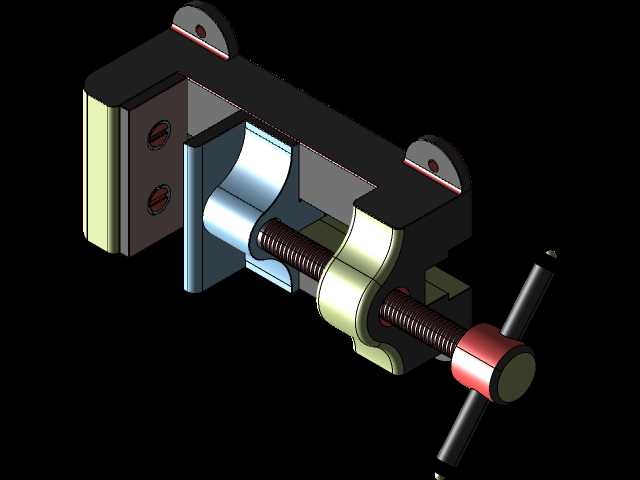

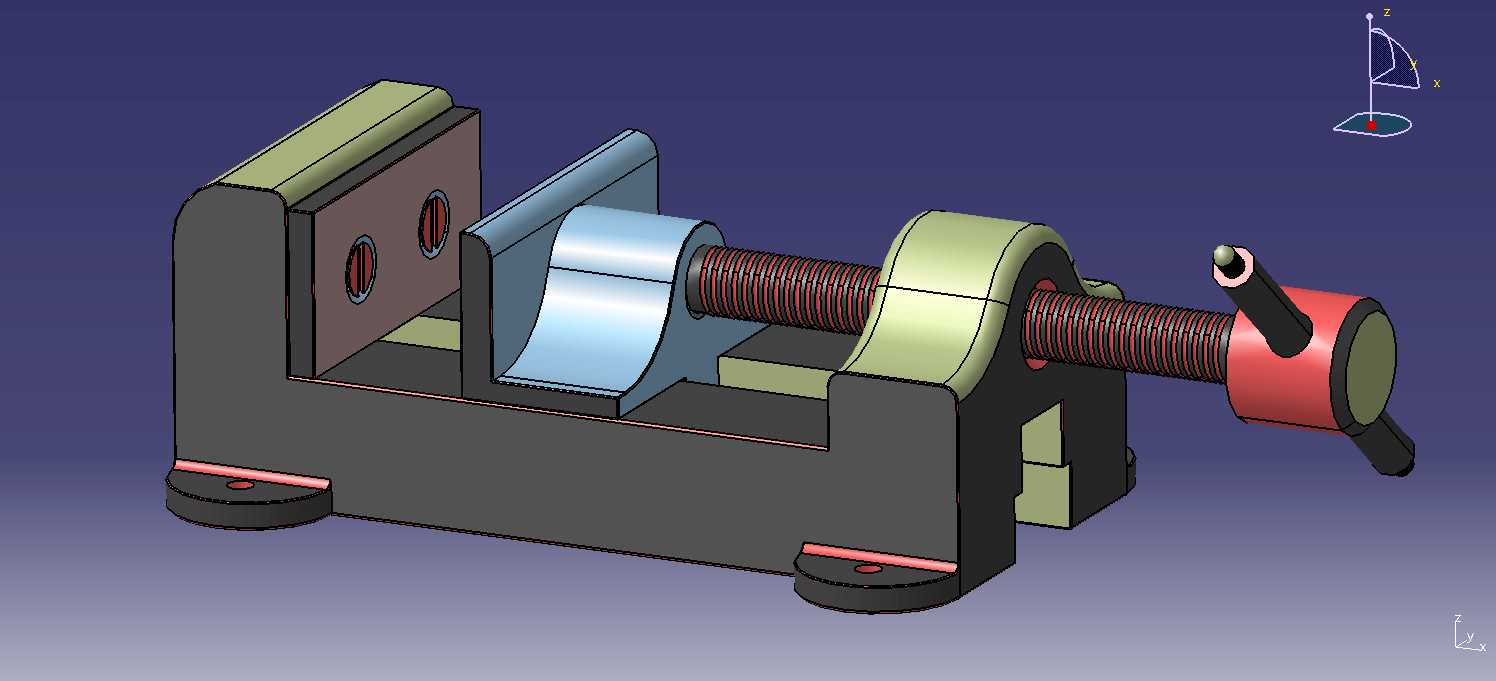

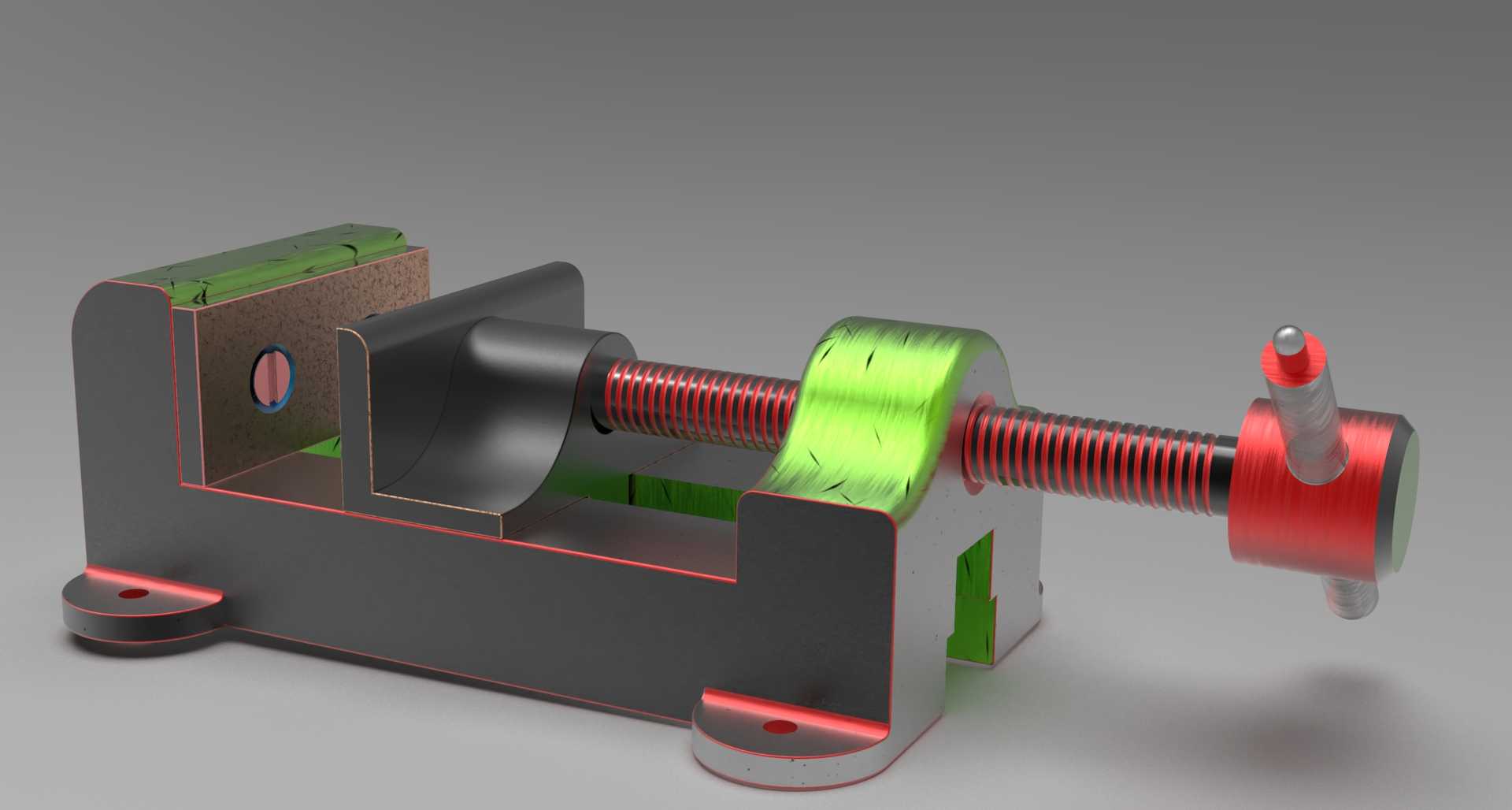

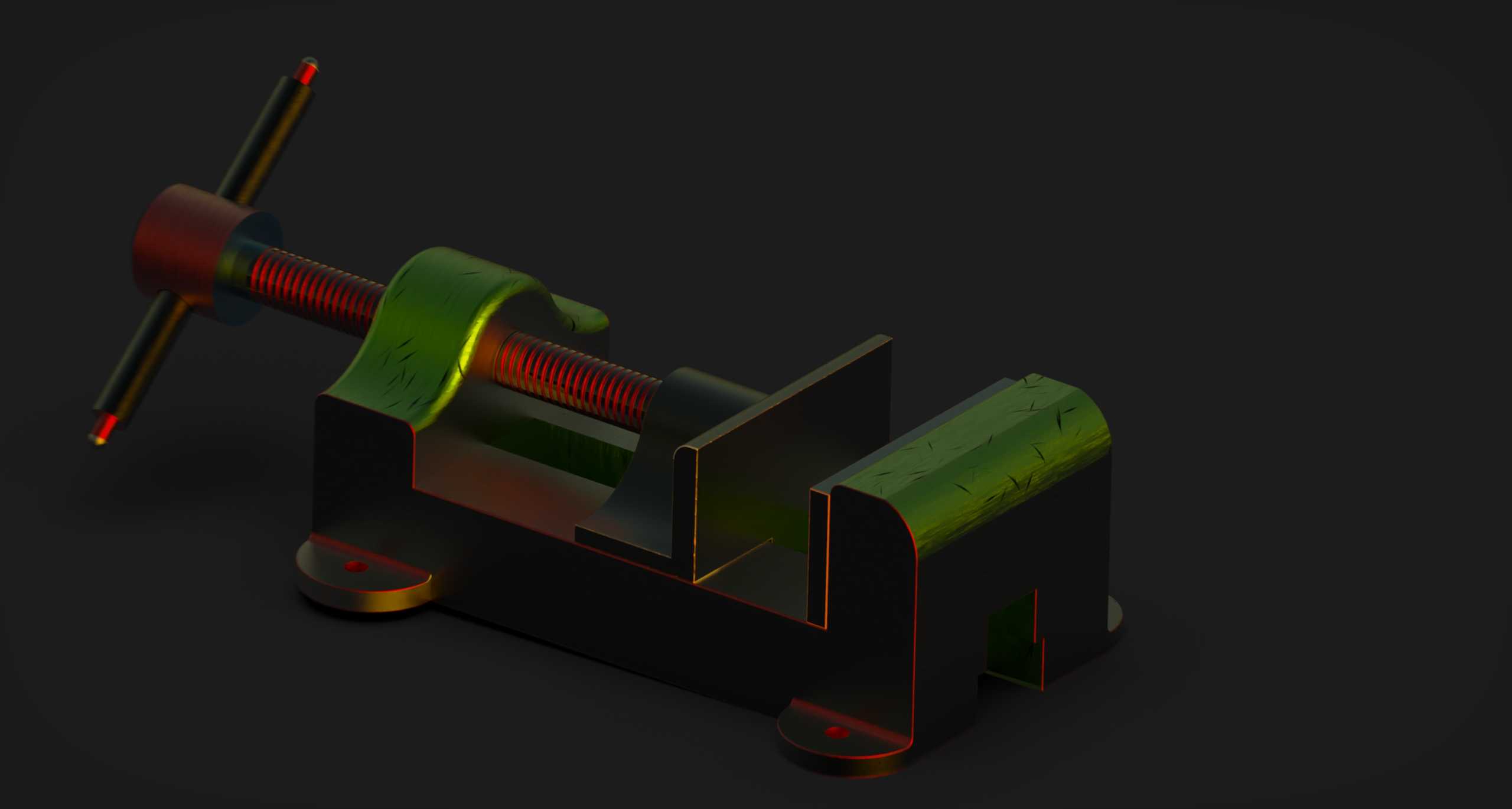

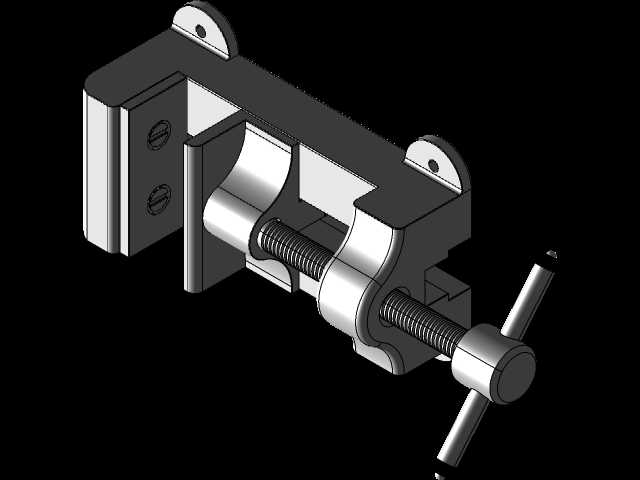

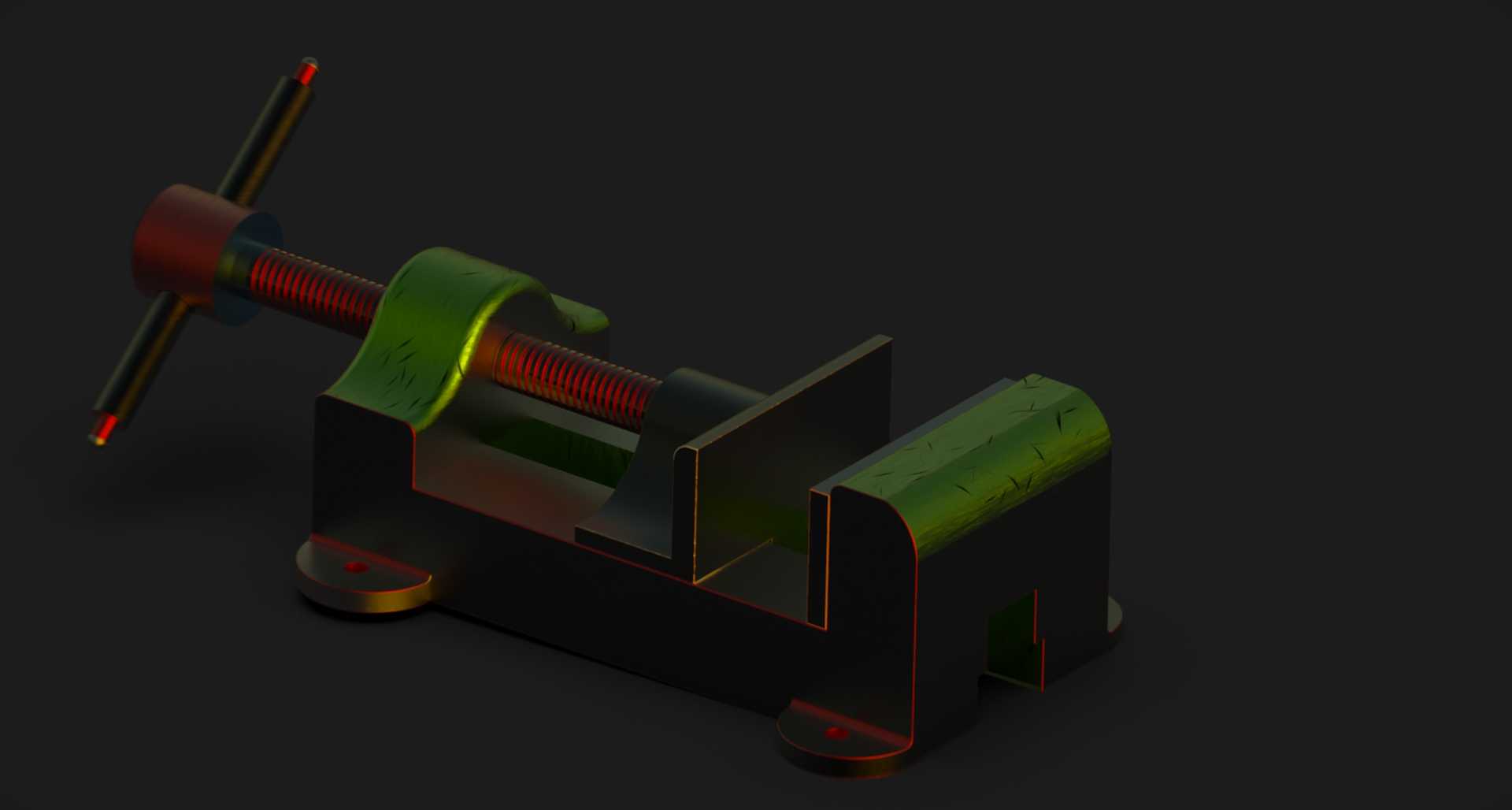

　　在常规金工实训、小型机加工工位、装配作业台以及家用DIY维修场景中，这类螺杆驱动的手动台钳是工位上不可或缺的基础夹持工装，核心作用是在锯切、锉削、钻孔、攻丝、小型零件修配等操作中稳固锁定工件位置，避免加工过程中工件位移导致的尺寸偏差、加工报废甚至操作安全隐患。从结构设计逻辑来看，这款台钳采用固定钳身与活动钳身配合的经典布局，整体以铸铁材质作为基体框架，依靠梯形传动螺杆将手轮的旋转力矩转化为活动钳身的直线进给推力，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，无需额外增加锁止结构就能维持稳定的夹持力。钳身底部设计有两个带安装孔的凸耳，安装时可以通过螺栓穿过凸耳孔将台钳整体固定在工作台台面上，

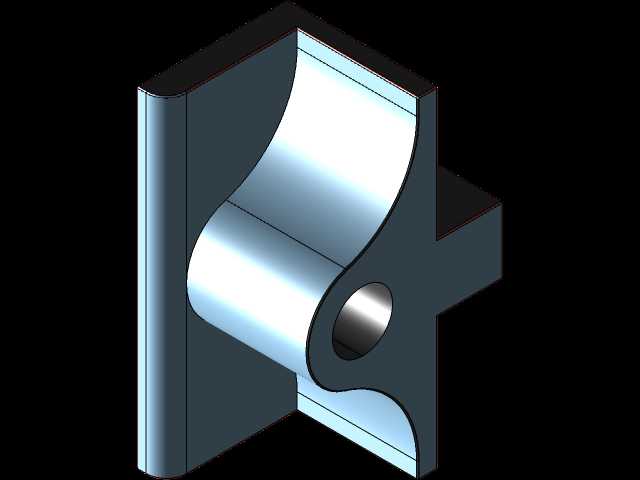

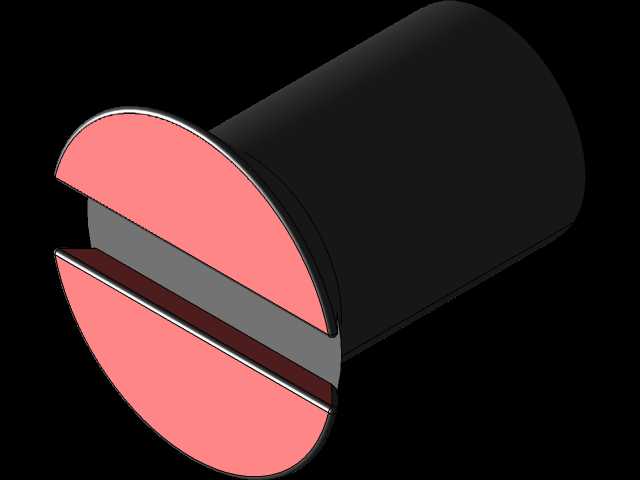

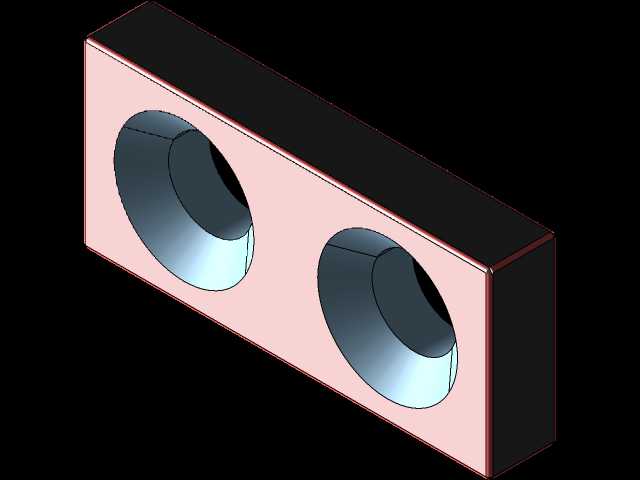

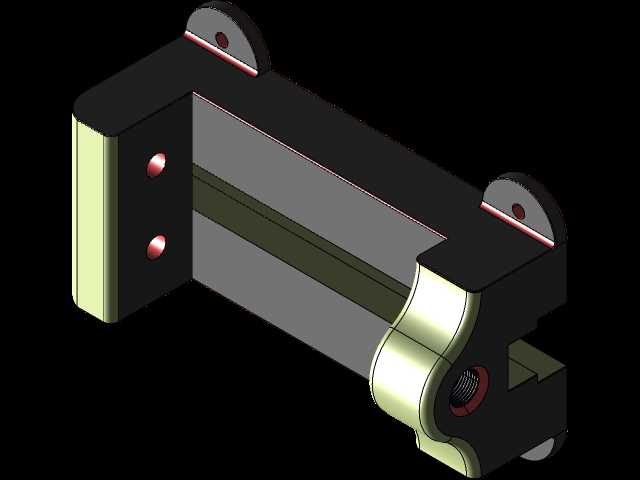

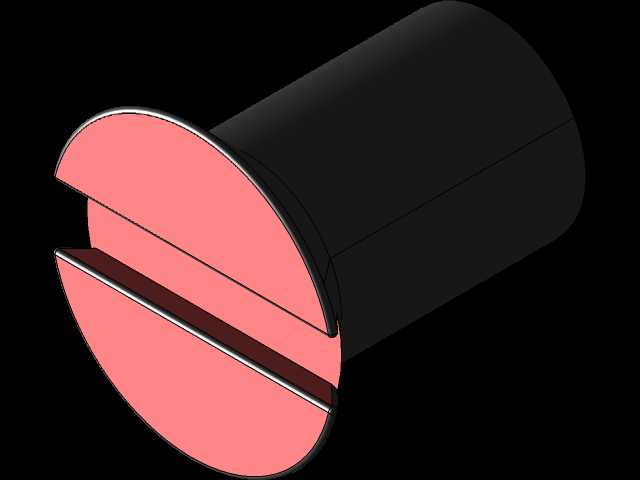

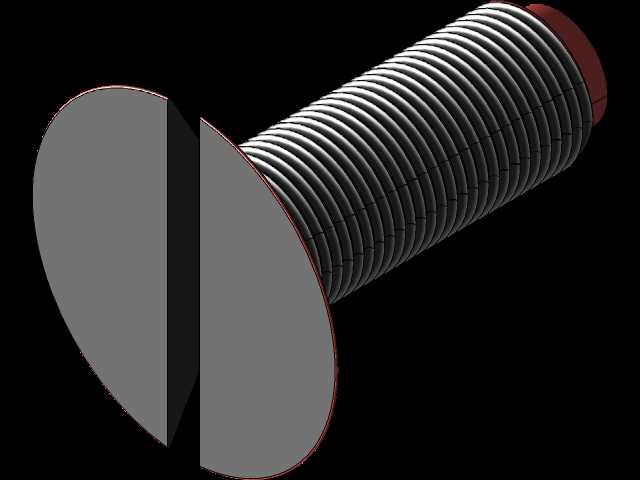

　　安装边界需要匹配工作台的T型槽间距或者预留的安装孔位，凸耳的沉孔设计可以让螺栓头完全埋入，不会突出底面影响安装平整度，固定后的台钳整体不会在大力夹持或者加工冲击下出现移位。活动钳身与固定钳身的夹持面预留了防滑齿纹安装位，实际使用时可以根据加工工件的材质更换不同的钳口垫片，比如夹持软质金属或者精加工面时可以加装铜质或者尼龙钳口，避免夹伤工件已加工表面；夹持毛坯件时可以使用带齿的淬火钢钳口，增大摩擦力防止工件打滑。钳身中部的空腔结构一方面可以降低整体铸件的重量，减少材料消耗，另一方面也可以在装配时容纳螺杆的尾端限位结构，同时给活动钳身的滑动提供足够的导向空间，固定钳身的导向导轨与活动钳身的滑槽采用小间隙配合，

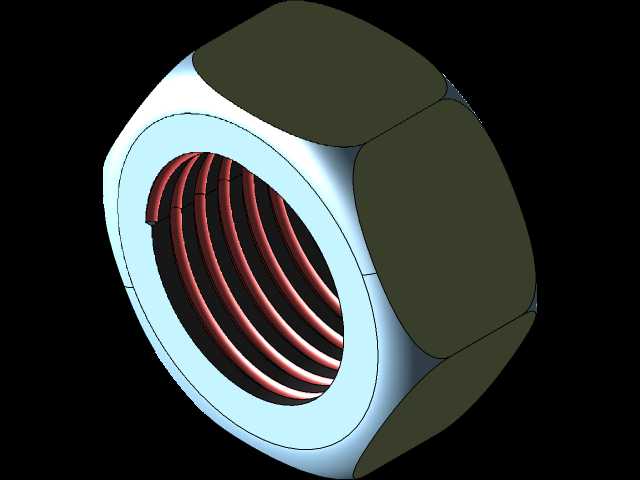

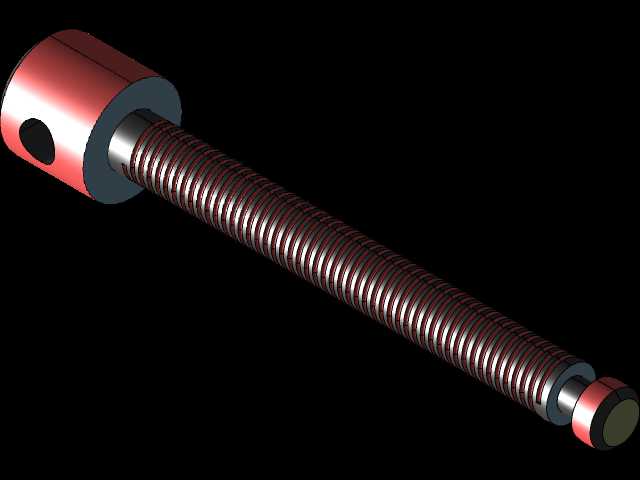

　　既保证活动钳身滑动顺畅无卡滞，又能控制夹持时的上翘偏差，保证钳口上下的夹持力均匀。手轮部分采用偏心摇柄设计，相比圆形手轮，在需要大夹紧力的时候可以借助摇柄的力臂更长的优势，用更小的手部作用力获得足够的夹紧力矩，摇柄端部的滚花设计可以增大操作时的摩擦力，即使手上沾有切削液或者油污也能稳定转动手轮。从尺寸适配角度，这款台钳的钳口开度可以覆盖常规小型零件的夹持需求，钳身高度设计匹配普通工作台的操作高度，操作人员站立或者坐姿操作时都能以舒适的手臂姿态完成工件装夹和加工作业，不会因为钳身过高或者过低导致操作疲劳。在建模过程中，需要重点关注螺杆与螺母副的配合间隙、活动钳身与导轨的配合公差，以及钳口闭合时的平行度要求，

　　这些参数直接影响台钳实际使用时的夹持精度和使用寿命，比如螺杆与螺母的间隙过大会导致夹持时活动钳身晃动，间隙过小则会出现转动卡滞、磨损加快的问题；钳口平行度不足会导致工件夹紧后出现倾斜，钻孔或者锉削时无法保证加工面的垂直度要求。
