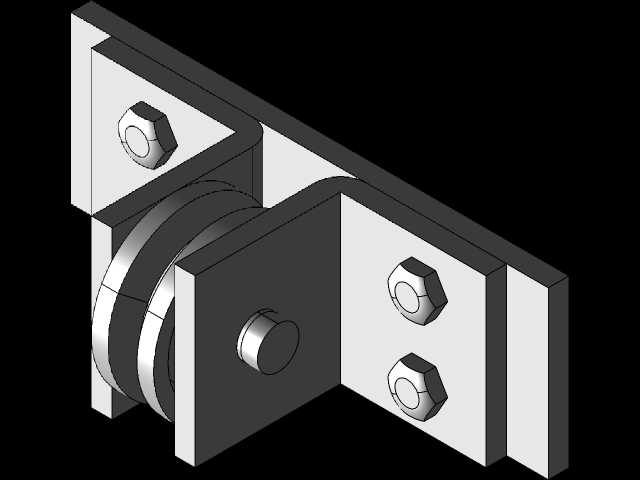

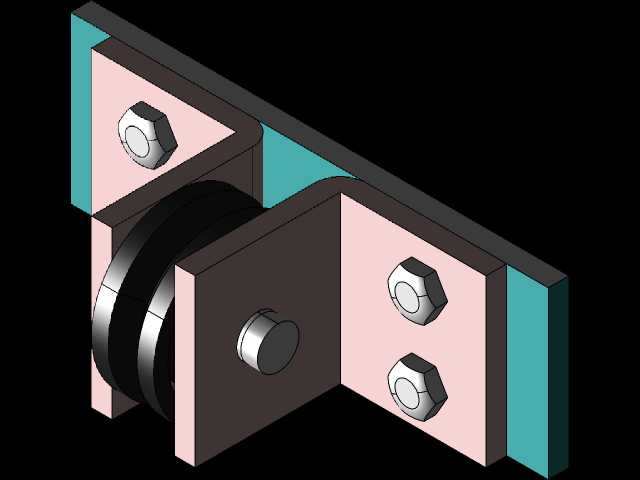

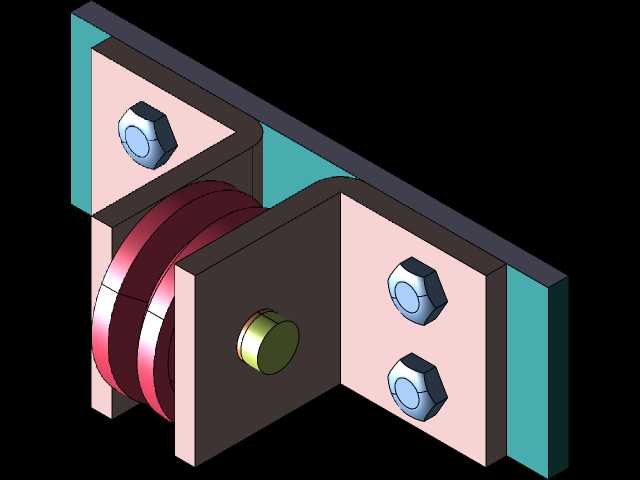

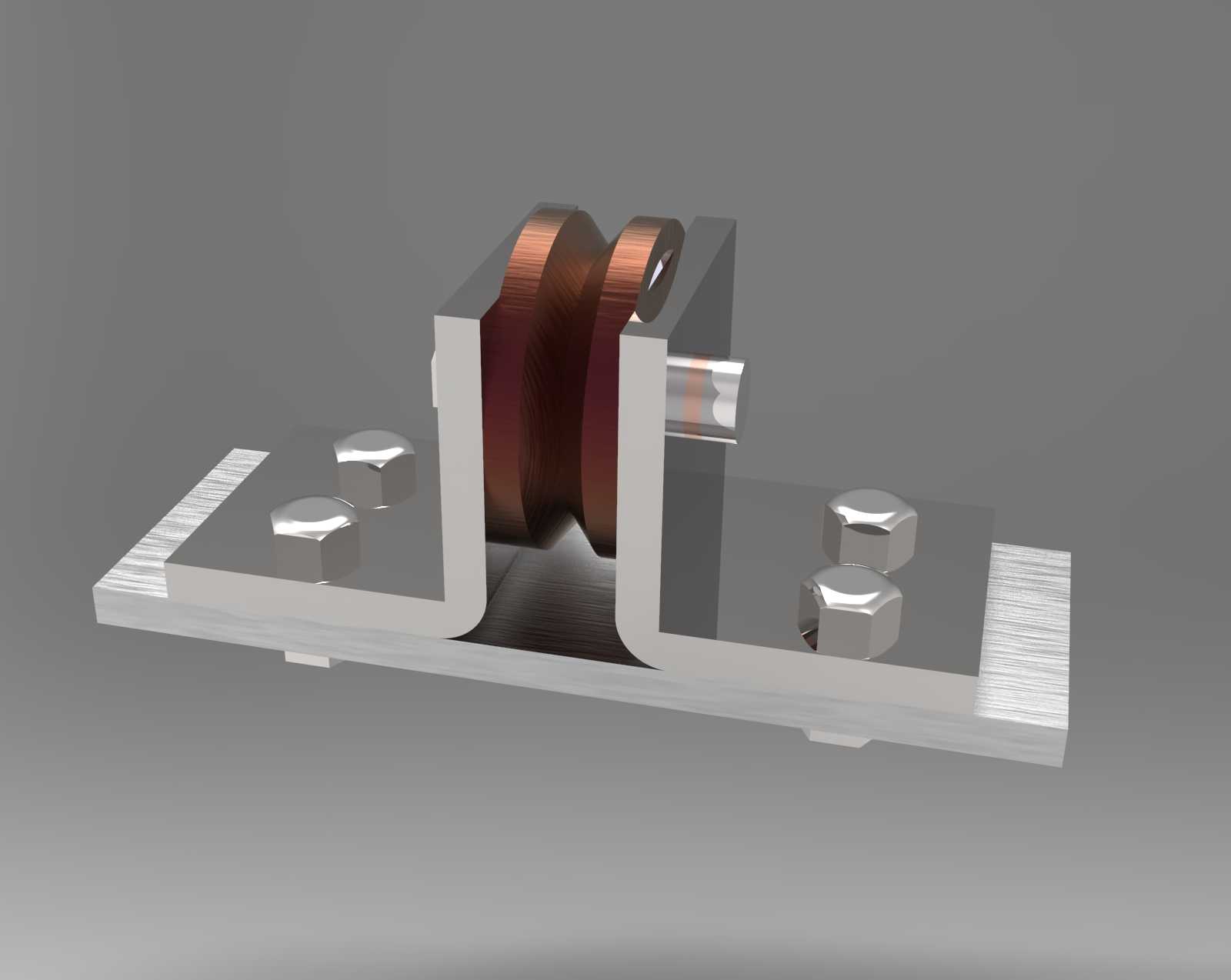

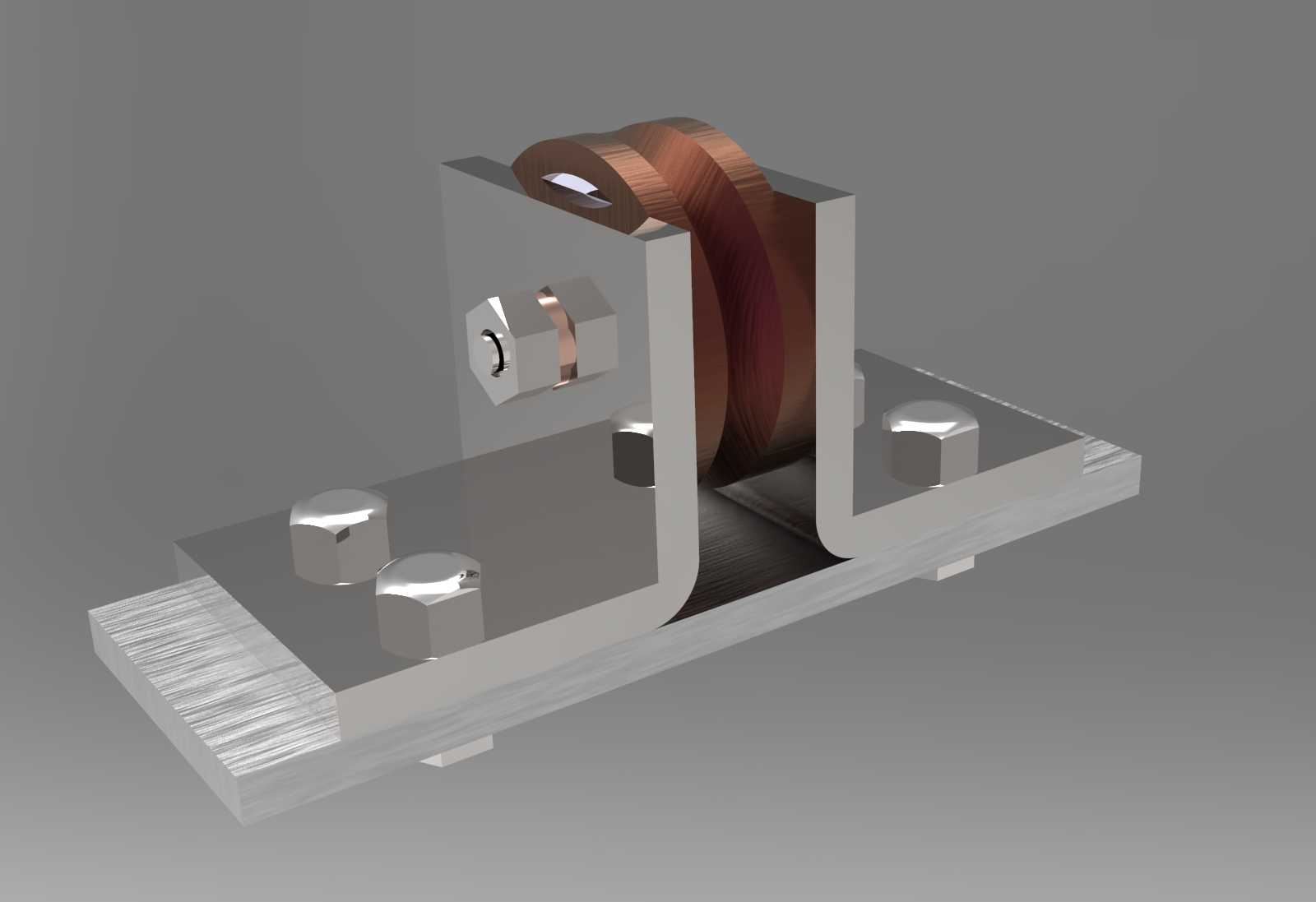

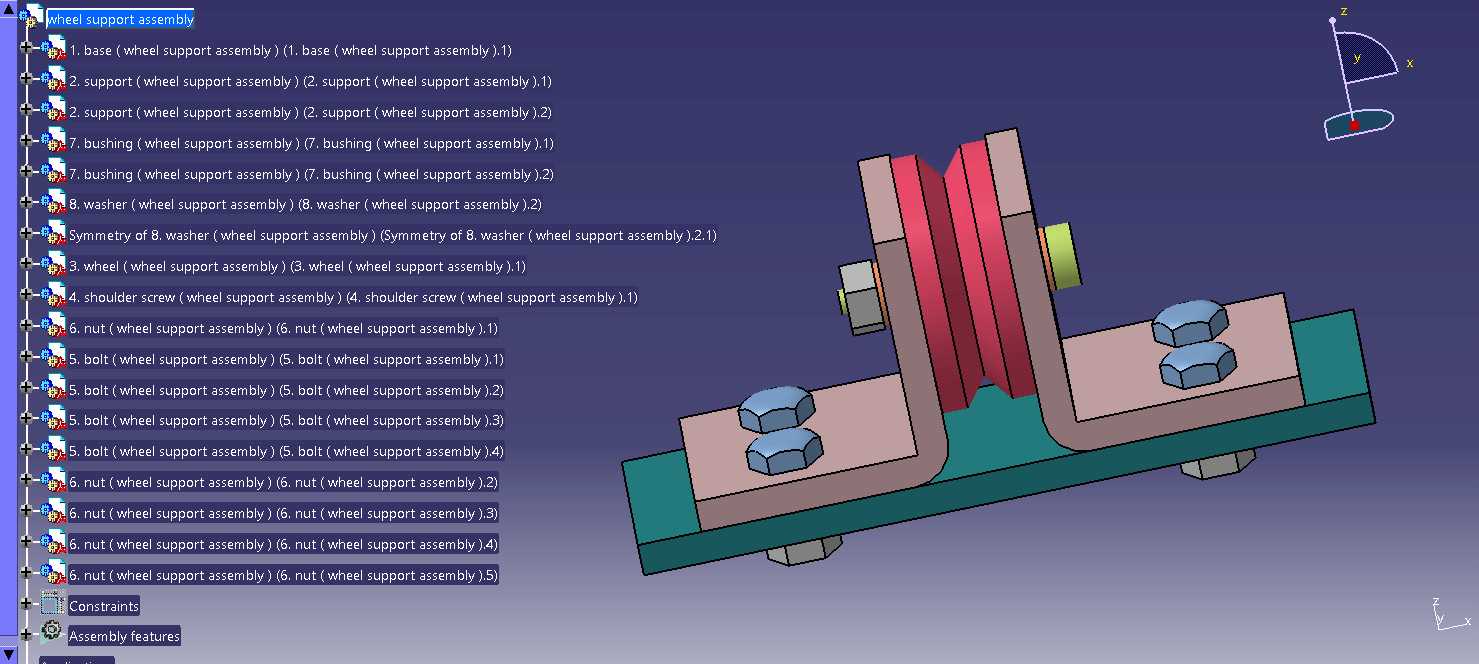

螺栓连接式车辆轮轴车轮支撑组件结构

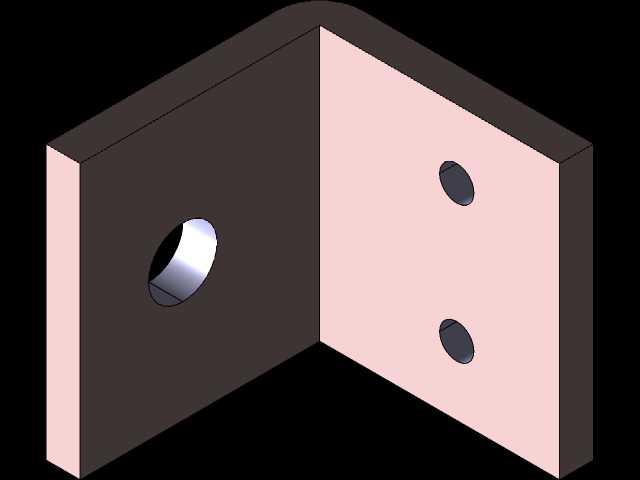

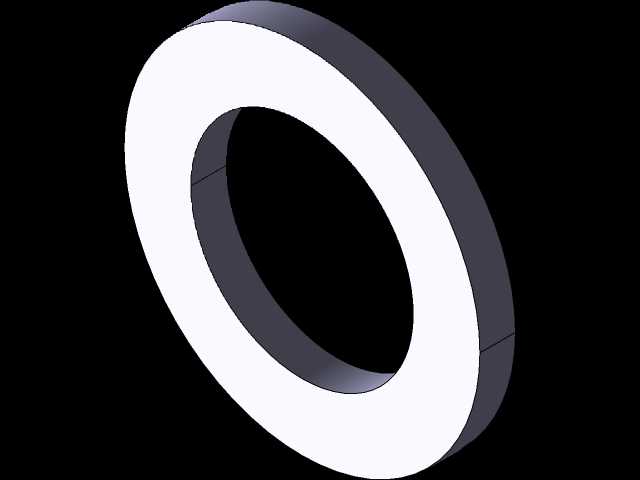

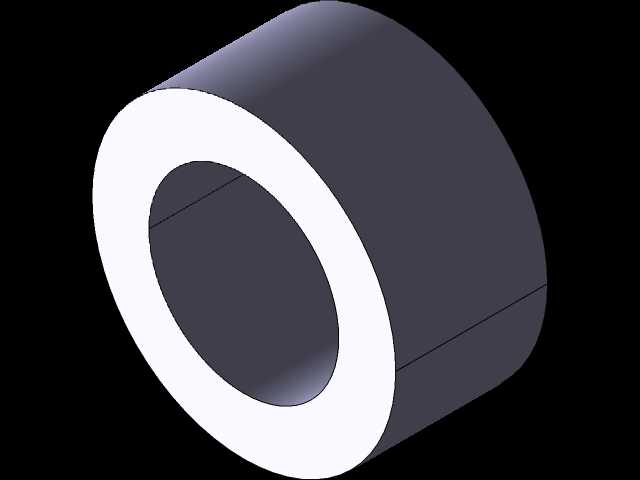

　　该支撑组件主要适配非道路小型作业车辆、仓储转运台车的轮组安装场景，可直接通过底部预留的螺栓孔位与车架纵梁或轮轴安装座完成刚性连接，无需额外设计转接支架，能大幅缩短轮组系统的装配调试周期。组件核心承载部分采用L型折弯金属板作为安装基座，基座两侧立板同轴开设销轴安装孔，孔位同轴度公差控制在0.02mm以内，保证滚轮转动过程中无卡滞、偏磨问题。滚轮部分采用外环形轮辋结构，轮辋外曲面做圆弧过渡处理，曲面弧度匹配对应充气轮胎或实心轮胎的内圈轮廓，装配后可与轮胎内圈形成面接触支撑，相比传统点接触式支撑结构，能降低轮胎局部应力集中，延长轮胎使用寿命。轮辋内部集成铜质衬套，衬套与固定销轴采用间隙配合，配合间隙控制在0.01-0.03mm区间，

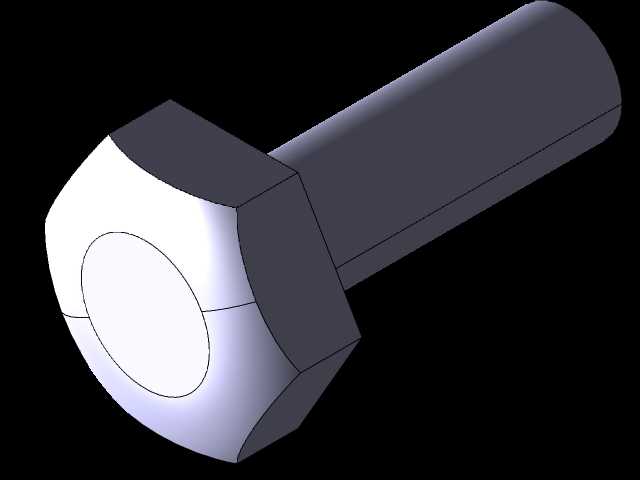

　　既保证滚轮转动灵活性，又避免长期运行后出现径向窜动。基座底部的安装面做铣平处理，平面度公差不大于0.05mm，四个安装螺栓孔采用对称排布设计，孔位中心距适配行业通用的轮轴安装座尺寸，可直接替换现有同规格支撑组件，无需对原有车架结构做改造。设计过程中优先考虑装配便捷性，销轴两端采用卡簧限位结构，拆卸维护时仅需取出卡簧即可完成滚轮更换，无需拆解整个基座与车架的连接。整个组件的安装边界控制在较小范围内，基座总宽度不超过120mm，立板高度不超过80mm，可适配轮径80-120mm的小型轮胎，不会与周边的车架结构、制动组件产生运动干涉。轮辋的环形支撑面宽度不小于20mm，可覆盖多数同规格轮胎的支撑接触宽度，

　　承载状态下单位面积压力控制在材料许用应力范围内，静态承载能力可达500kg，满足小型转运车辆的单轮承载需求。基座板材厚度选用6mm热轧钢板，折弯处做圆角处理避免应力集中，焊接部位采用满焊工艺，焊后做去应力处理，防止长期受载后出现焊接变形。滚轮两侧与立板之间预留1mm间隙，避免运行过程中因热胀冷缩或杂物嵌入导致滚轮卡滞，销轴端部做倒角处理，装配时可快速对准衬套孔位，降低现场装配难度。
