标准赛事用网球曲面结构三维建模

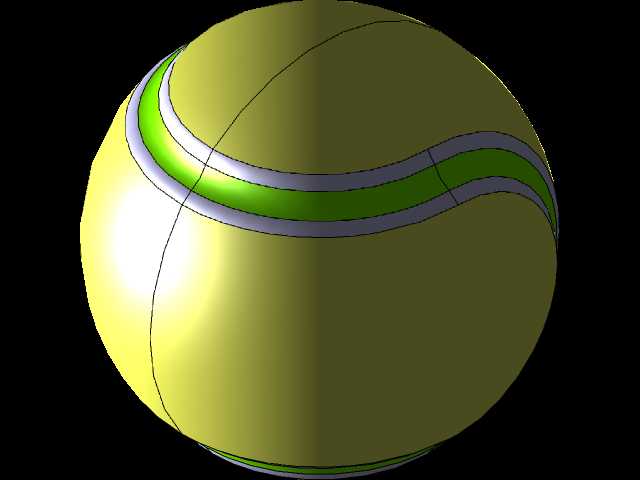

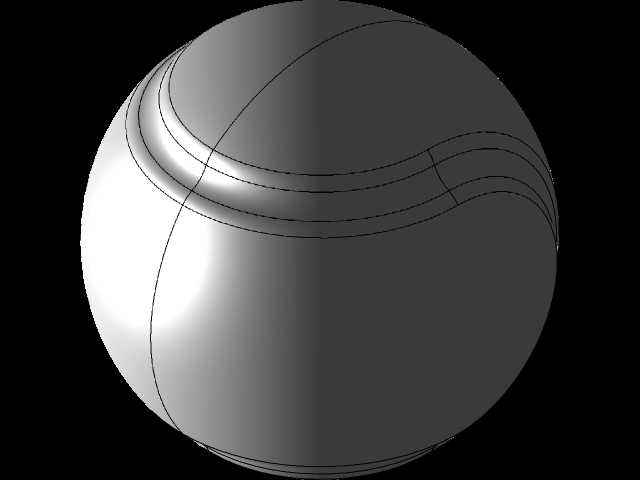

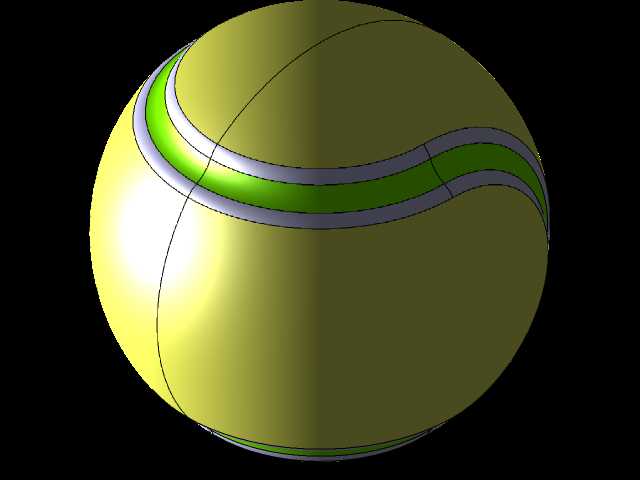

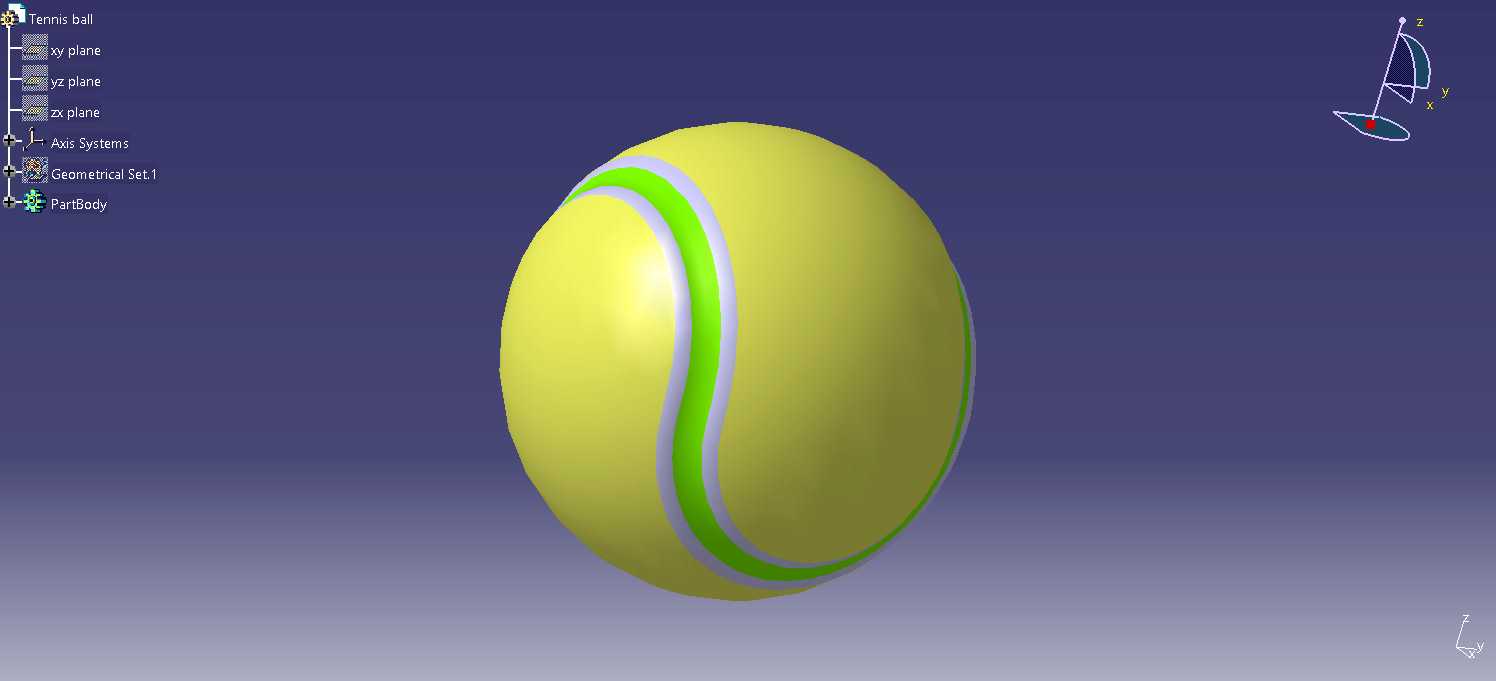

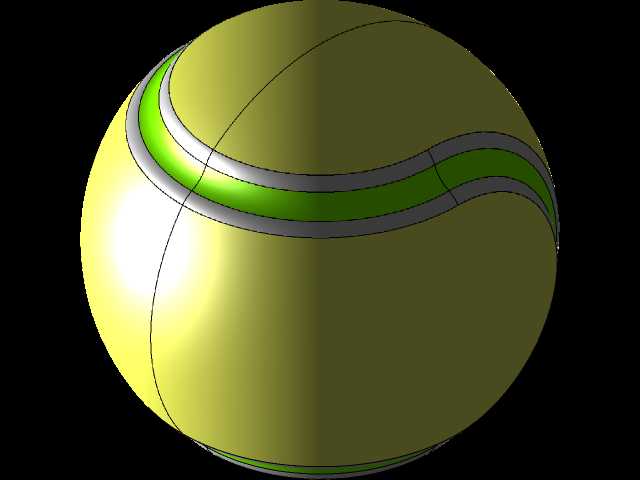

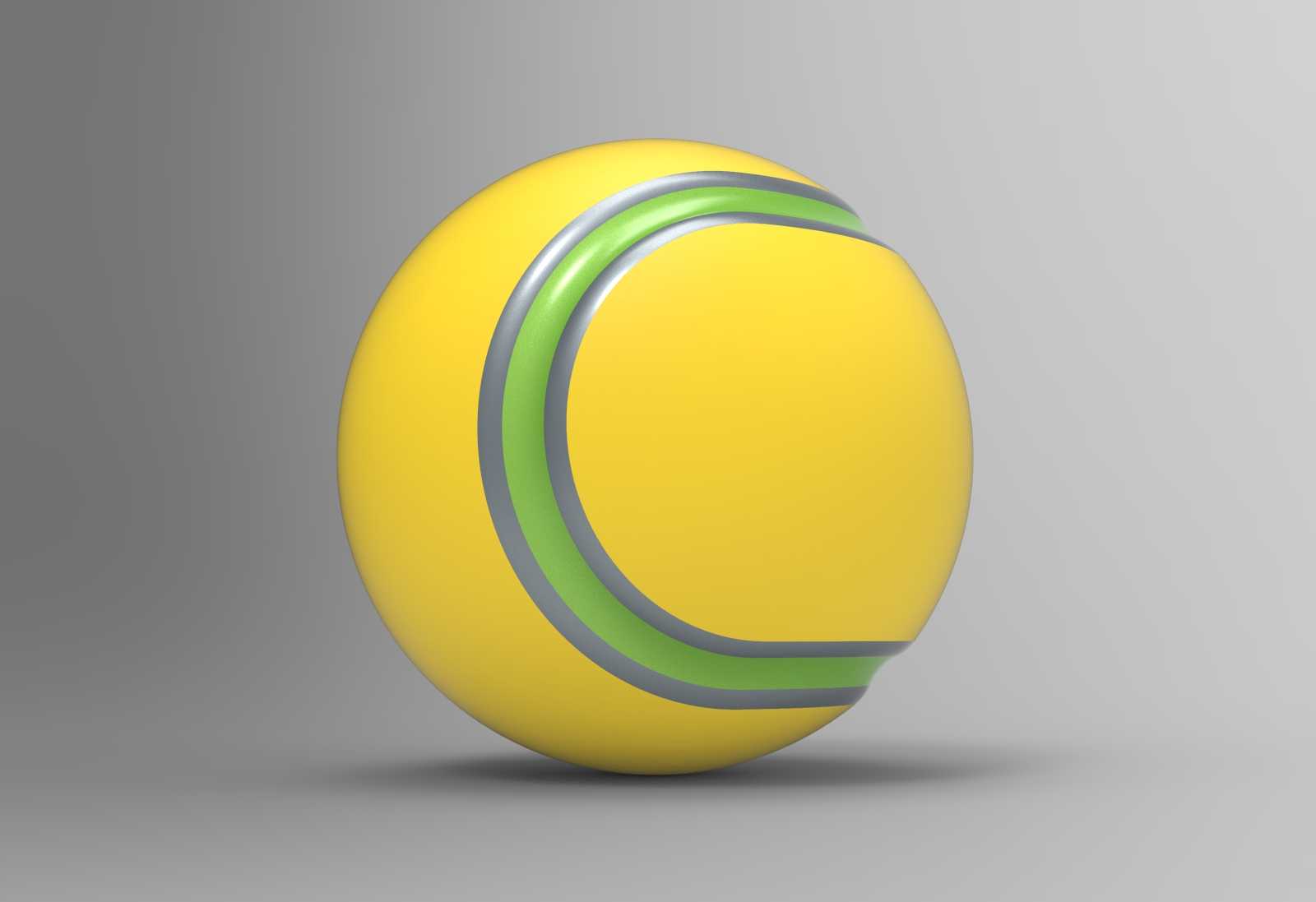

本次建模的网球结构，核心围绕专业运动场景的实际使用需求展开，首先从外形曲面的拟合逻辑入手，还原真实网球的接缝包覆结构，摒弃了简单球体拼接的粗糙建模方式，采用多段曲面扫掠结合曲率连续约束的方式，构建出外层毛毡包覆层的弧形接缝特征，接缝处的凸起高度控制在0.6mm范围内，完全匹配真实网球的表面触感落差，能够为后续空气动力学仿真、3D打印实体验证提供精准的数模基础。从实际应用场景来看，该数模可用于体育器材研发阶段的结构验证，也可作为教学场景下曲面建模的典型练习案例，同时适配运动场景渲染、虚拟体育赛事场景搭建的素材需求。在功能特性的还原上，建模过程中充分考虑了网球的分层结构逻辑，外层毛毡层、中间橡胶缓冲层、内部充气空腔的壁厚比例严格按照专业赛事用球的参数设定，橡胶层的壁厚均匀性偏差控制在0.2mm以内，避免后续仿真计算中出现应力集中的失真问题，接缝处的包覆结构采用重叠压合的建模逻辑，还原真实生产中毛毡片的拼接工艺，而非简单的贴图附着，能够支持结构受力分析时的接触面参数设置。从安装与适配边界来看，该球体模型的标准直径设定为67mm，完全符合国际网联规定的赛事用球尺寸公差范围，模型的曲面边界无破面、无重叠面，可直接导入各类仿真软件进行弹跳特性、风阻系数的模拟计算，也可直接导出用于熔融沉积型3D打印，打印时无需额外添加支撑结构，球体底部的平面接触区域经过微小切平处理，能够保证打印放置时的稳定性，同时切平深度控制在0.3mm，不会破坏整体外观的完整性。建模过程中特意对表面接缝的弧度进行了多轮曲率调整，避免出现曲面拐点生硬的问题，两条主接缝的环绕角度完全对称，保证球体任意方向的质量分布均匀性，还原真实网球飞行过程中的旋转稳定性特征，数模的分层结构也预留了材质赋值的独立面域，可分别为橡胶层、毛毡层赋予对应的弹性模量、摩擦系数参数，满足运动力学仿真的精细化需求。
