车载HVAC系统配套电机鼓风机总成结构

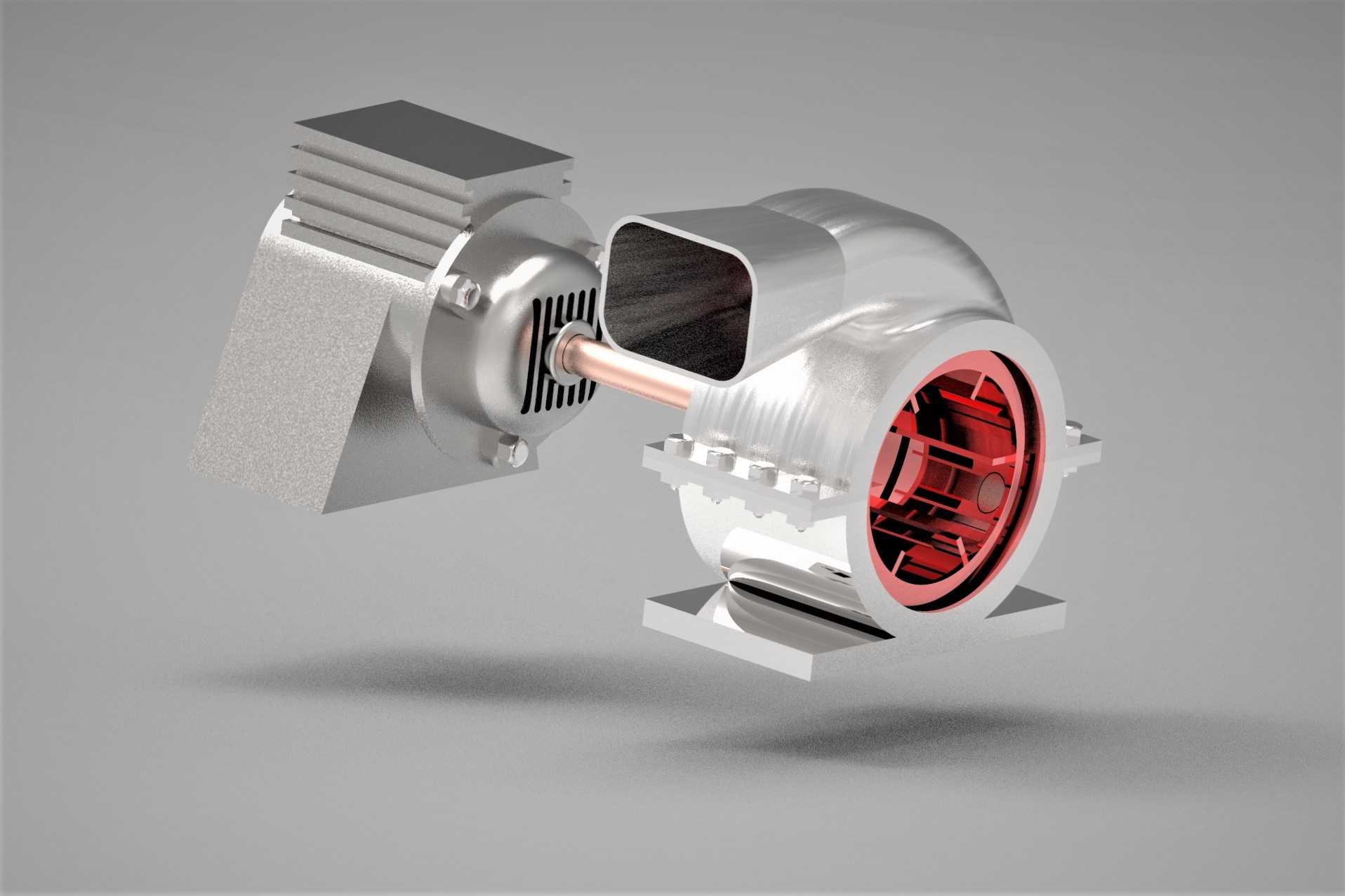

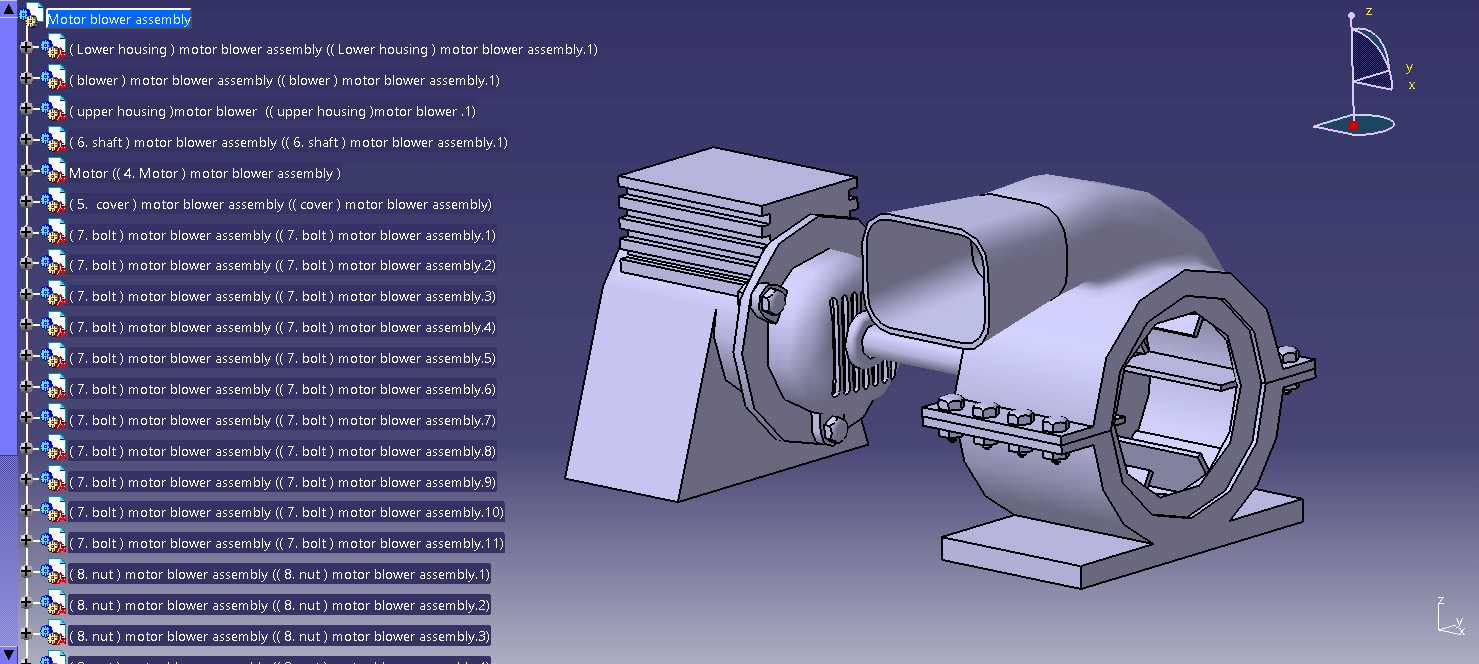

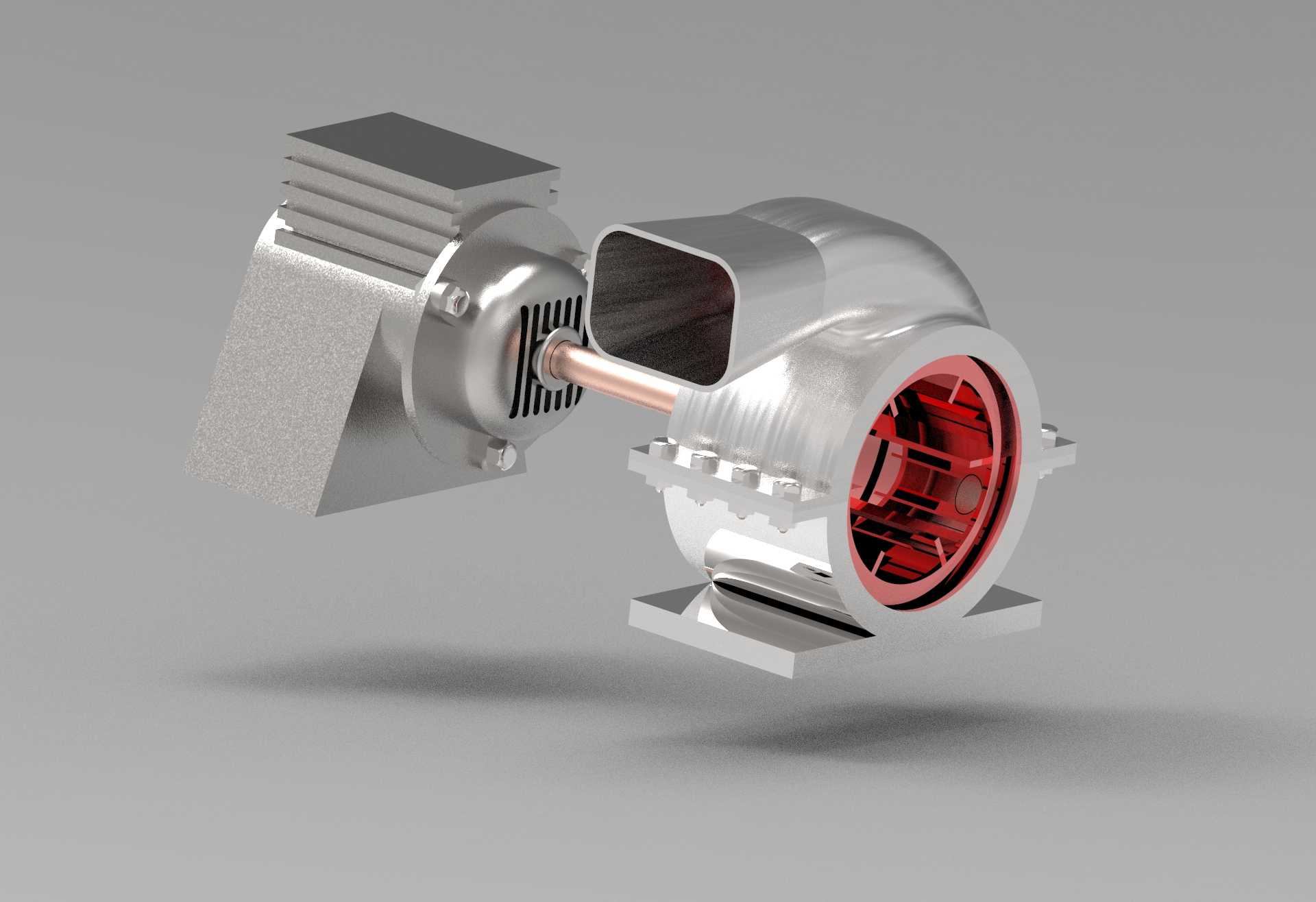

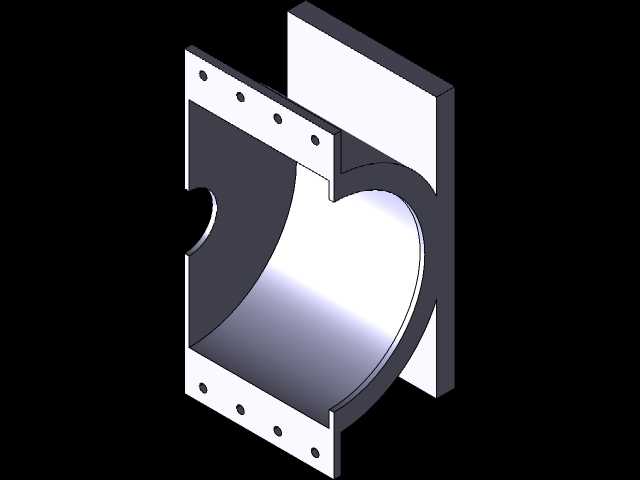

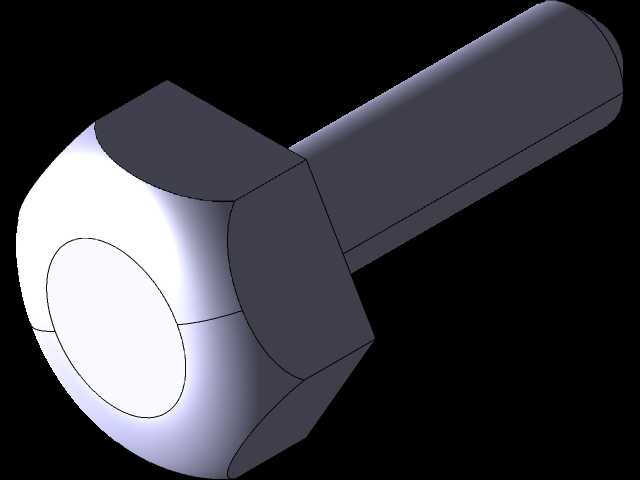

　　这套电机鼓风机总成主要适配乘用车辆空调通风系统，安装位置集中在仪表板后方的HVAC壳体预留安装位，是车厢内空气循环、温度调节送风的核心动力部件。从结构匹配逻辑来看，设计阶段优先考虑了安装边界的适配性，动力端采用卧式安装的驱动单元，与蜗壳式风腔通过同轴传动结构直连，省去了中间传动环节的功率损耗，同时压缩了整体轴向安装尺寸，能够适配多数紧凑级车型仪表板后方的有限安装空间，安装脚位采用平面凸台结构，可通过螺栓直接固定在HVAC壳体的预设安装支座上，安装面的平面度公差控制在0.1mm以内，避免长期运行产生振动异响。

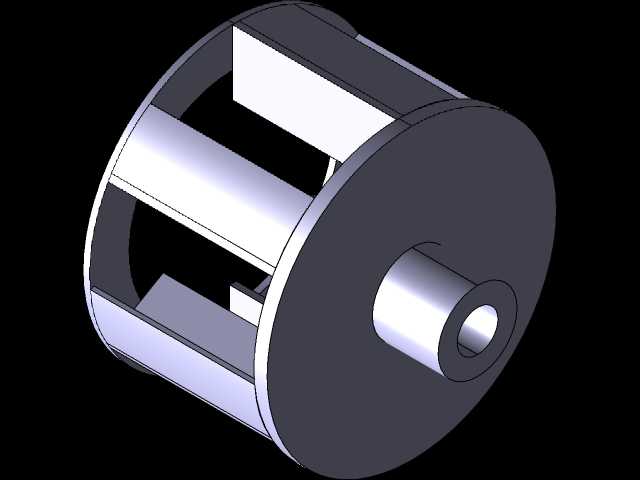

　　功能层面，驱动单元运转时带动风腔内部的保持架式叶轮同步旋转，叶轮的叶片角度经过流体仿真优化，能够在较低转速下实现足够的送风压头，将HVAC总成内部经过温度调节的空气通过风道输送到车厢各个出风口，同时带动车厢内空气形成内循环，或是引入外部新鲜空气完成外循环换气，叶轮与蜗壳内壁的间隙控制在2mm左右，既避免运转过程中出现刮擦干涉，又能减少间隙漏风导致的风压损失。

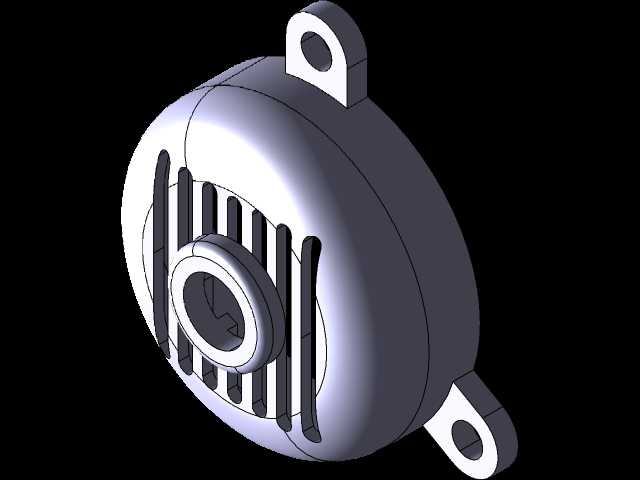

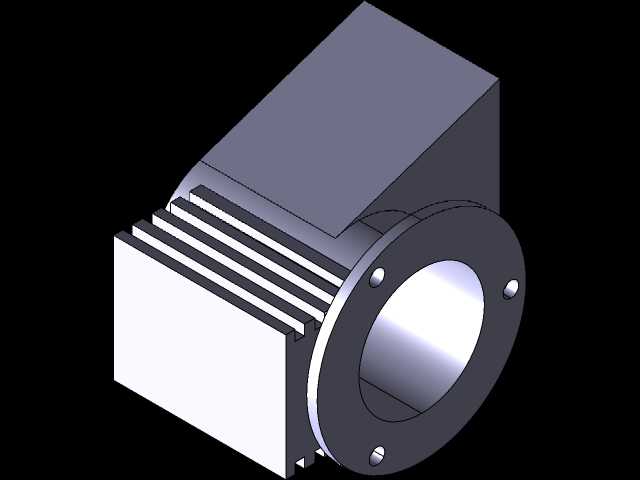

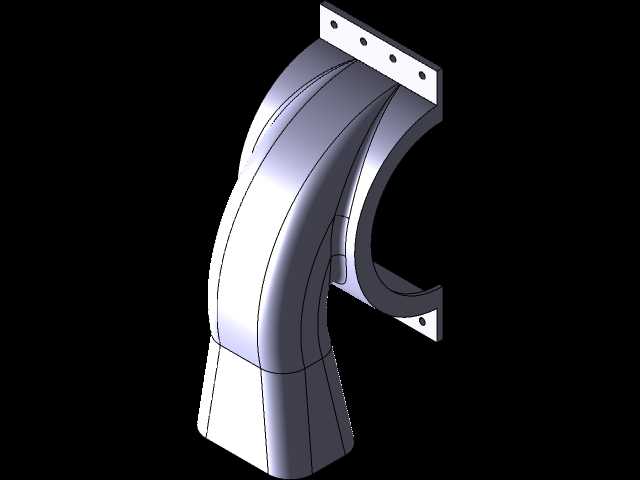

　　设计过程中针对车载工况做了专项适配，驱动单元的外壳采用散热鳍片结构，能够在长时间连续运转时快速导出绕组产生的热量，适配车辆夏季高温暴晒、冬季低温启动的宽温域使用环境，传动部位的密封结构可阻挡风道内的凝露水进入驱动单元内部，避免电路短路故障。风腔的进出风口采用标准矩形接口，可直接与车辆HVAC系统的上下游风道对接，接口边缘预留了密封胶条安装槽，装配后可保证风道密封性，减少送风过程中的漏风损耗。整体结构的重心落在安装脚位的支撑范围内，车辆行驶过程中产生的颠簸振动不会对总成的连接可靠性造成影响，驱动端与风腔的连接部位采用径向定位结构，装配同轴度公差可控制在0.05mm以内，有效降低运转过程中的径向跳动量，延长轴承部件的使用寿命。
