铜质保持架径向滚珠轴承结构设计

　　作为旋转传动系统里最基础的支撑类部件，这类径向滚珠轴承的应用场景覆盖了从中小型电机输出端、机床主轴辅助支撑、输送线辊筒转轴到家用机电设备旋转副的绝大多数中低载荷传动工位，核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损速率，保障轴系的回转精度与运行稳定性。

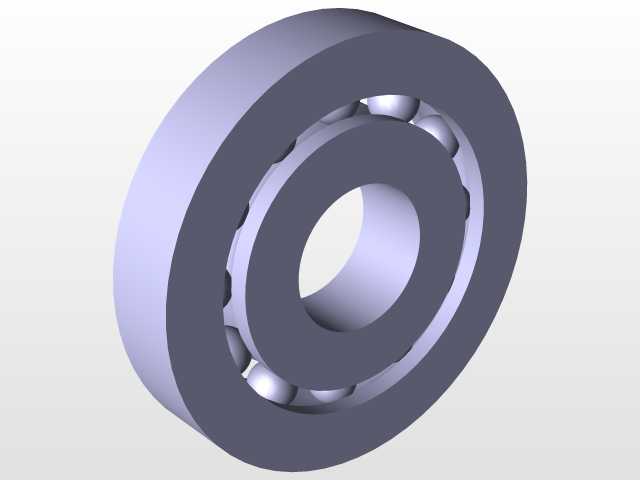

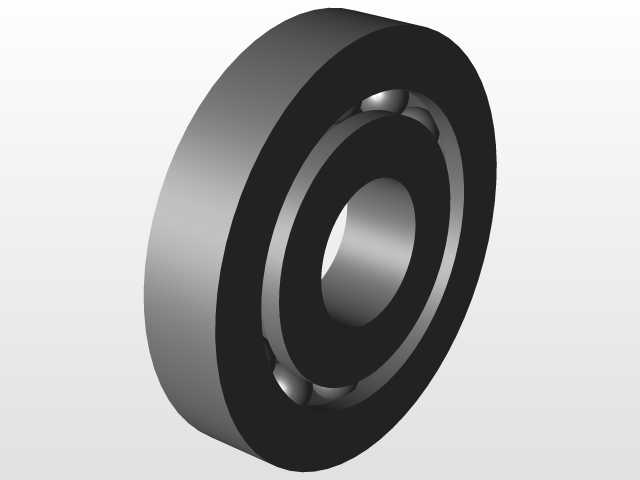

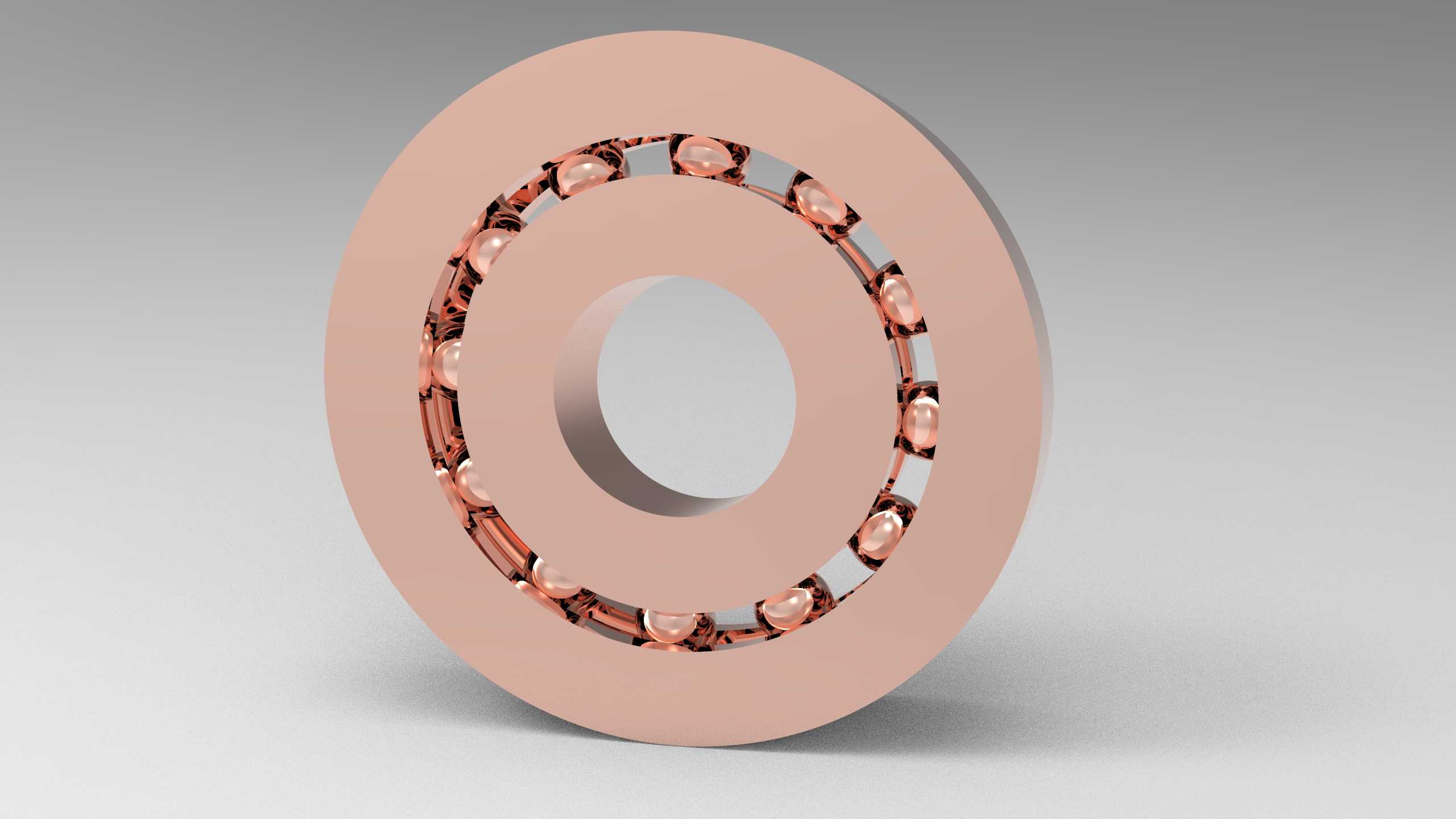

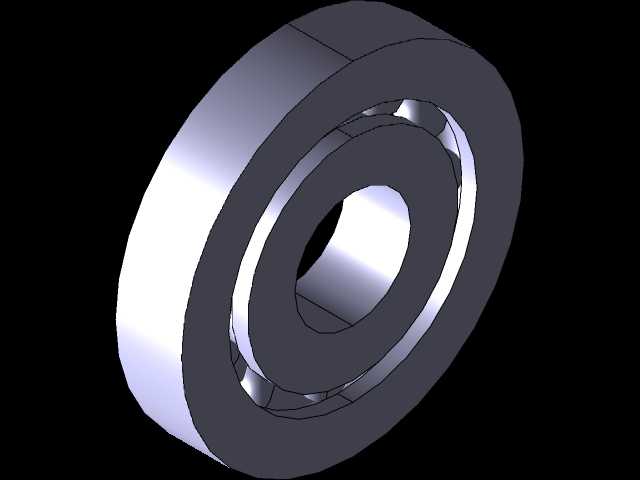

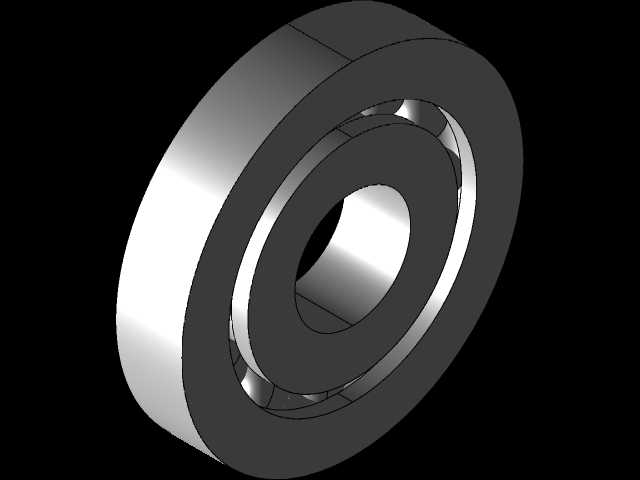

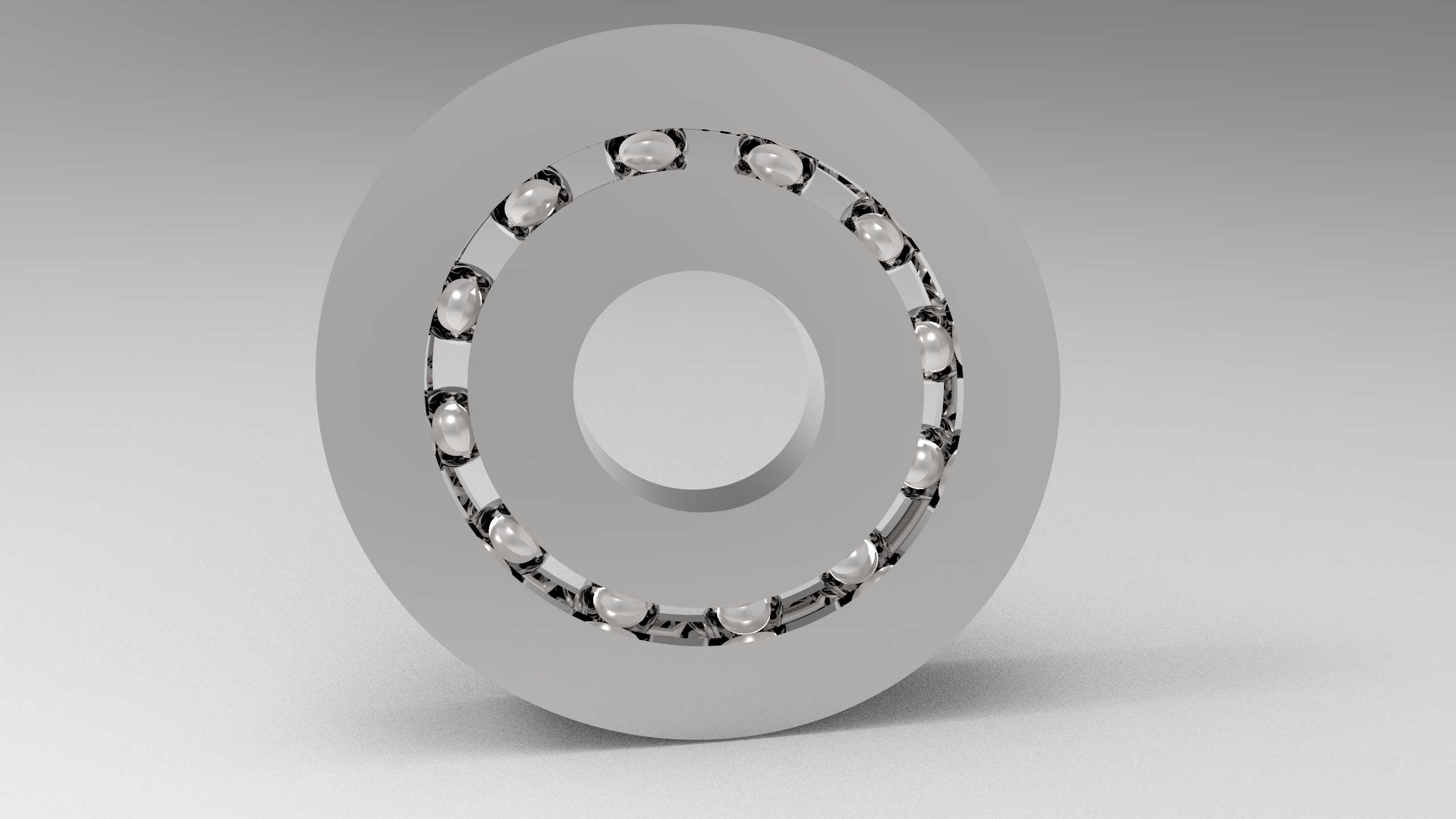

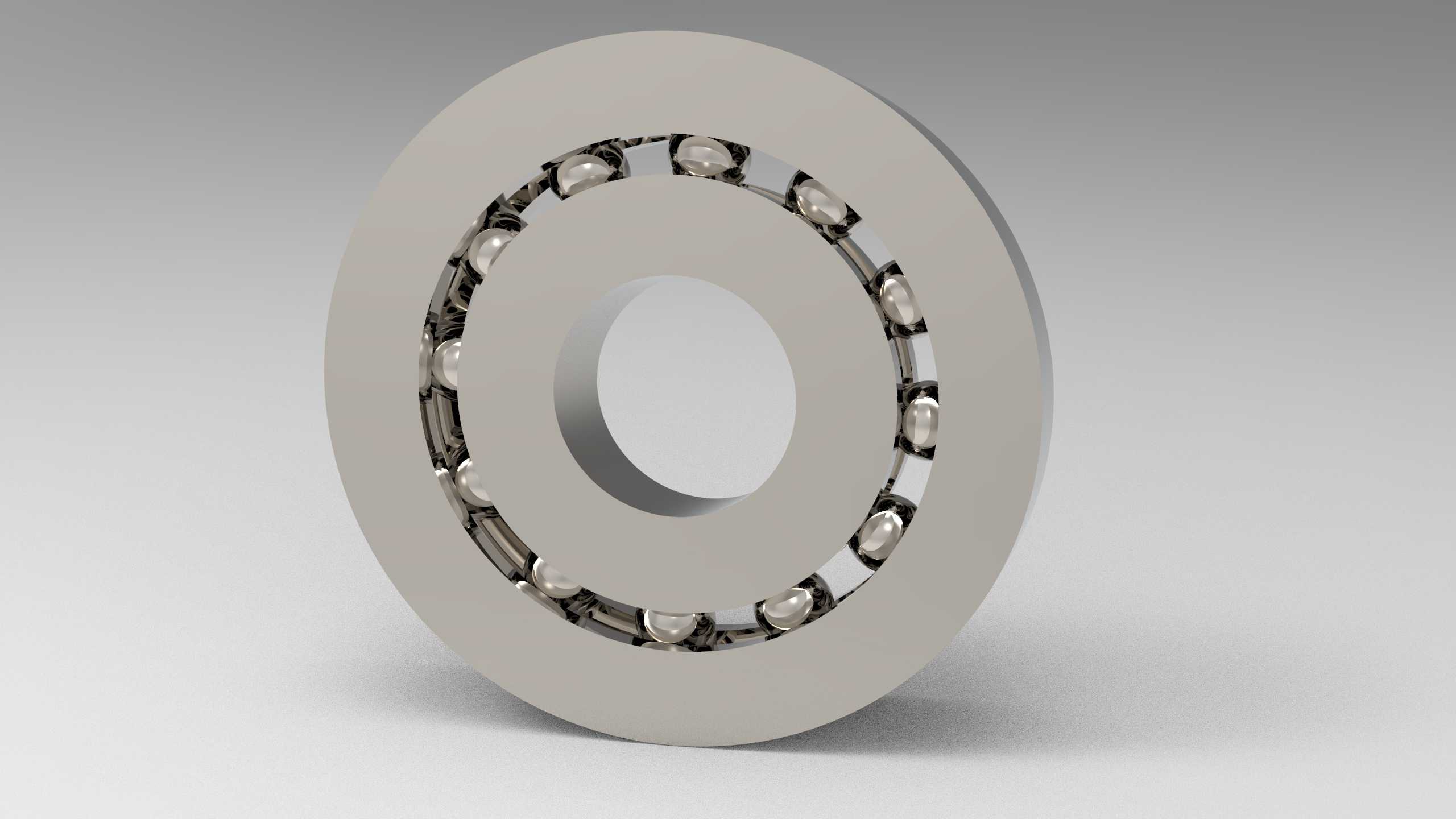

　　从结构设计逻辑来看，该轴承采用分体式套圈结构，内圈与轴径采用过盈配合实现周向固定，外圈与安装基座的轴承座孔采用过渡或间隙配合，方便装配过程中的公差补偿；中间的滚动体采用高精度球形滚珠，沿圆周方向均匀排布，铜质实体保持架将相邻滚珠做等距分隔，避免滚珠在运转过程中发生相互碰撞、摩擦导致的局部温升过高与早期失效，相比冲压保持架，铜质实体保持架在中低速、有一定冲击载荷的工况下拥有更好的结构强度与抗振性能，能适配更复杂的工矿环境。

　　在安装边界的设计考量上，这类轴承的轴向尺寸与径向截面尺寸遵循通用轴承的安装尺寸规范，设计时预留了标准的密封件安装槽位，可根据使用场景搭配接触式或非接触式密封圈，阻挡外界粉尘、切削液、水汽进入轴承内部滚道，同时防止轴承内部润滑脂泄漏，延长维护周期。滚道面的曲率设计与滚珠直径做了匹配优化，在保证额定动载荷满足设计要求的前提下，尽可能降低滚道与滚珠的接触应力，减少长期运转下的接触疲劳剥落风险。

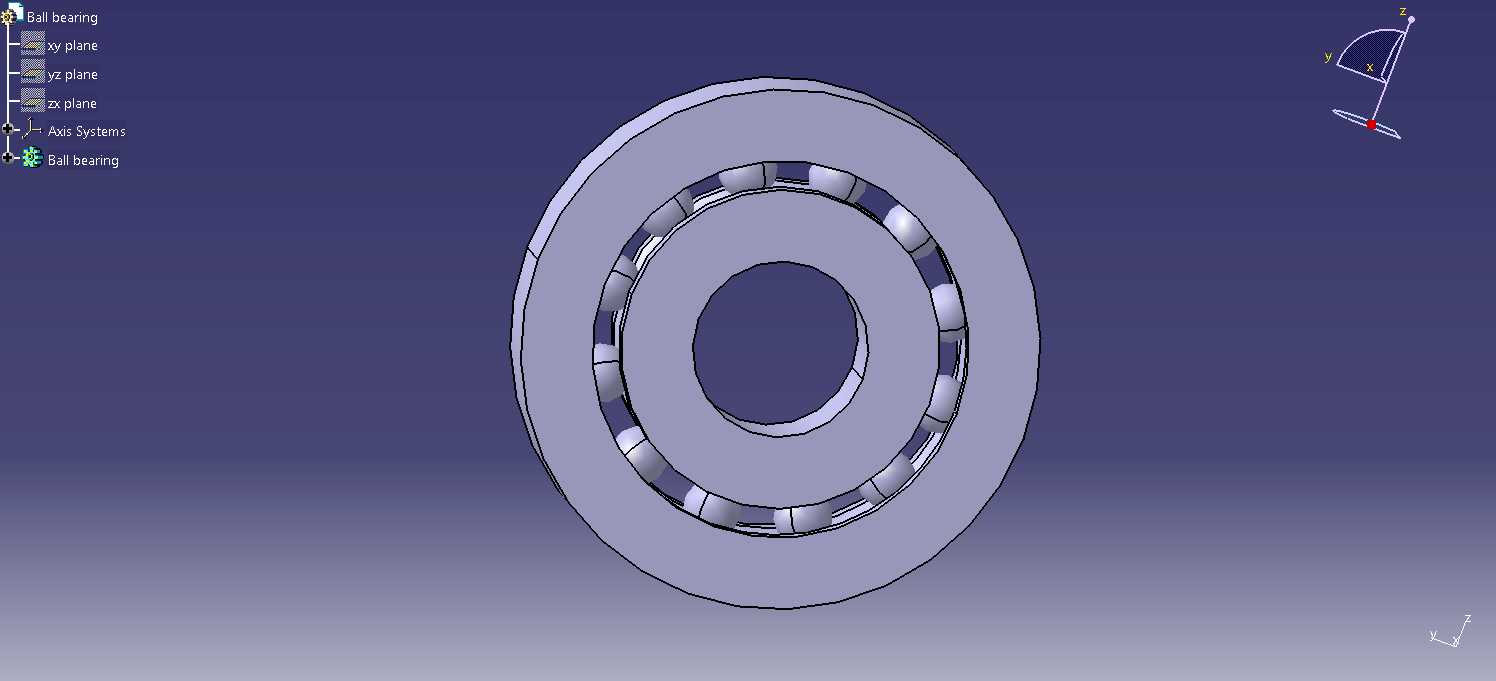

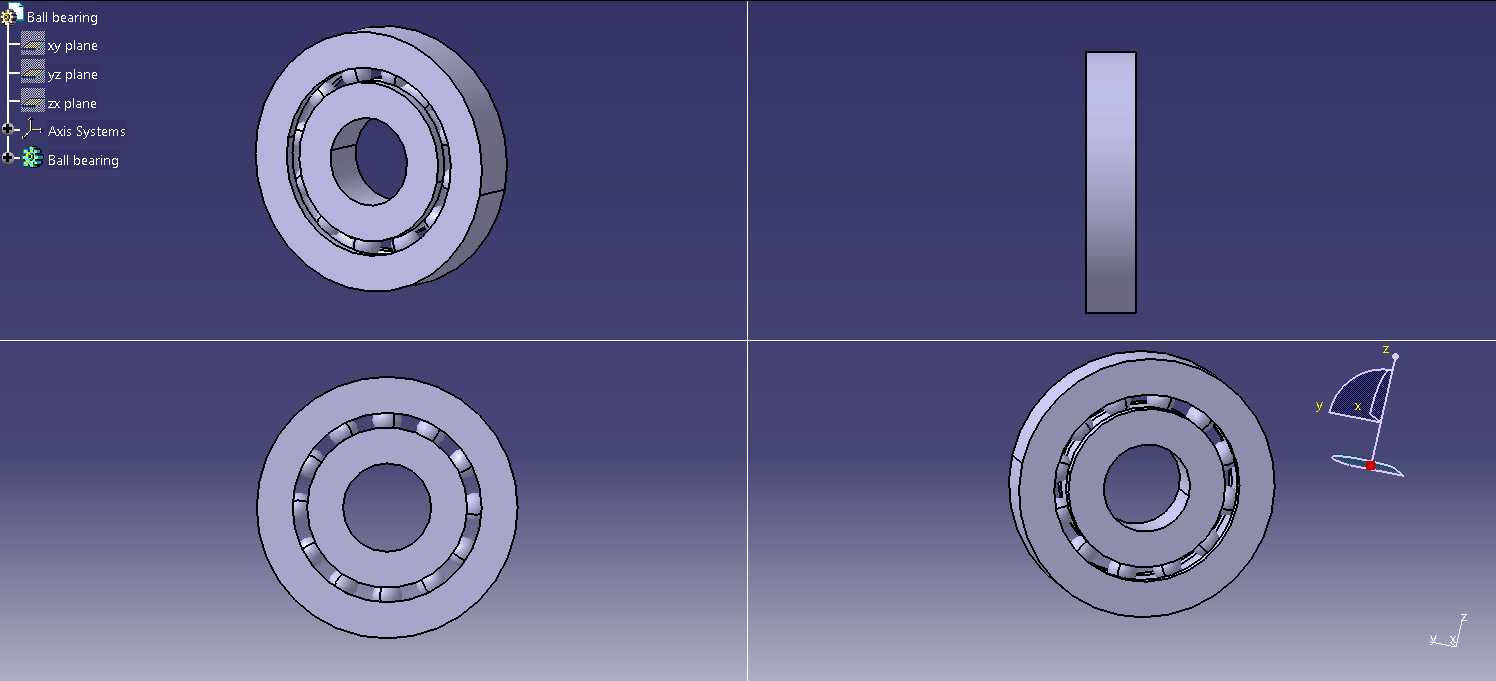

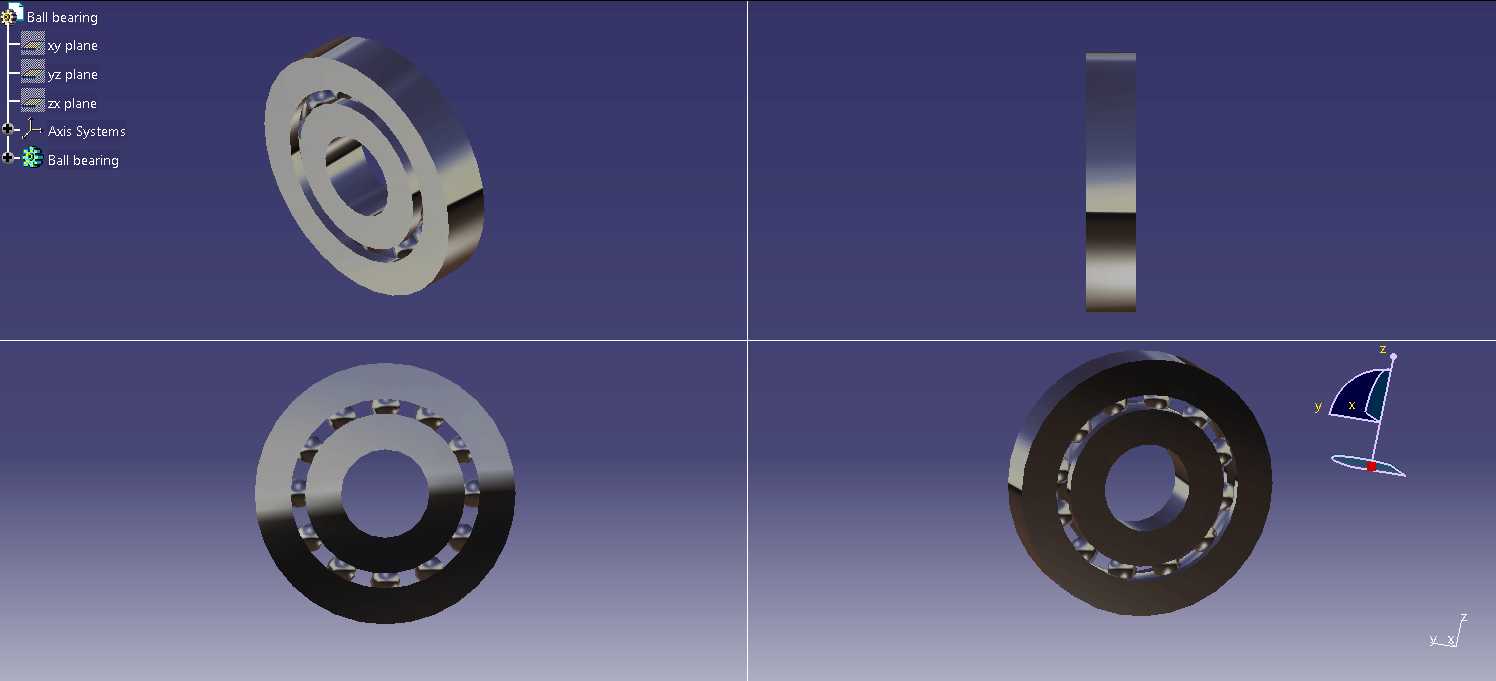

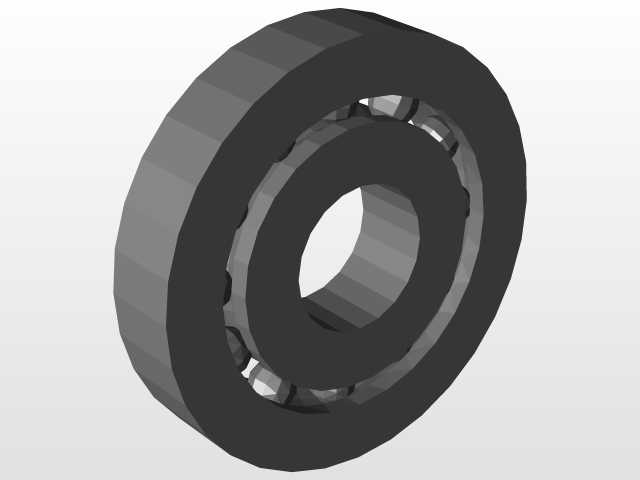

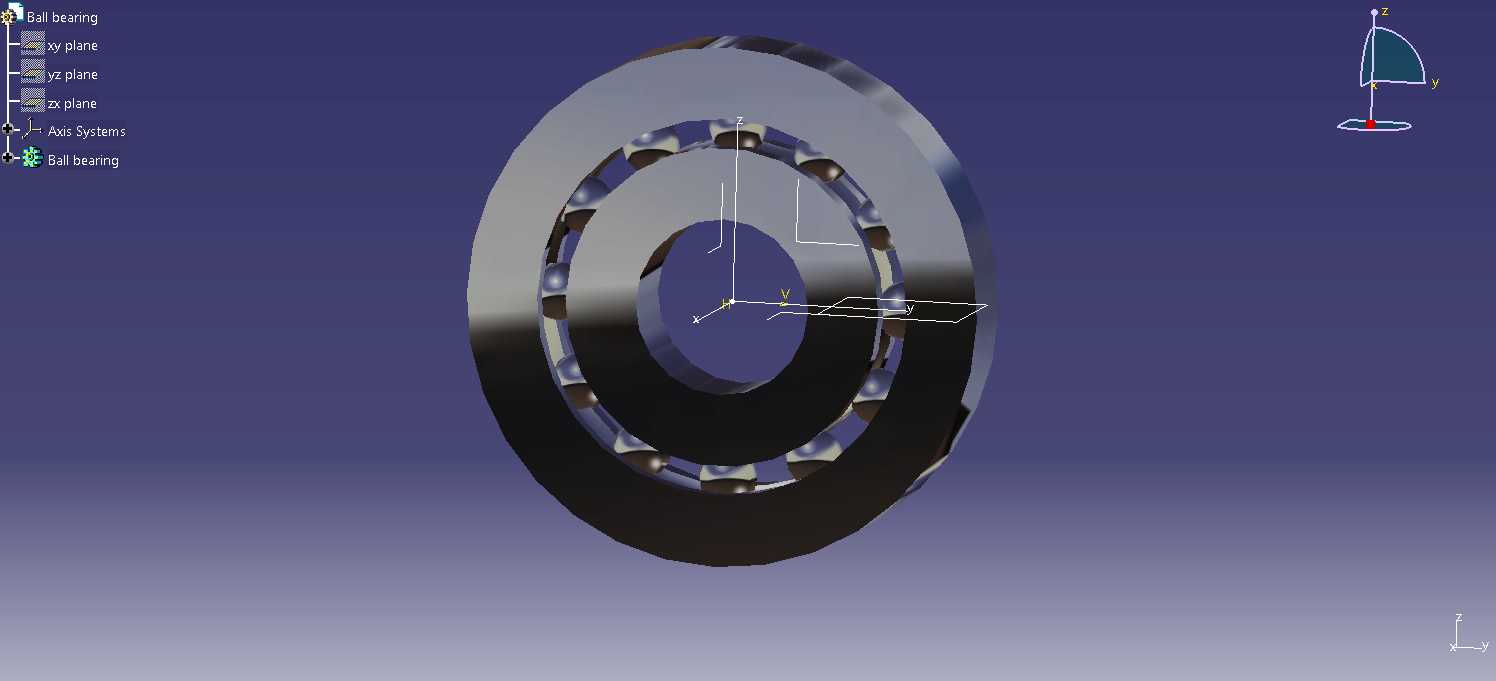

　　实际选型应用中，这类轴承主要承受径向载荷，也可在接触角调整后承受一定比例的轴向载荷，适合轴系存在少量轴向窜动的安装场景；建模过程中对套圈的倒角、滚道的磨削越程槽、保持架的兜孔间隙都做了符合加工工艺的细节还原，既可以直接用于设备装配的干涉检查，也能作为轴承类零部件设计的参考样例，帮助结构工程师快速完成轴系支撑部分的方案排布，核对安装空间与配合公差是否满足整机设计要求，避免后续加工装配阶段出现尺寸干涉、配合过松或过紧的问题。
