多自由度可调旋转支撑轴承组件结构

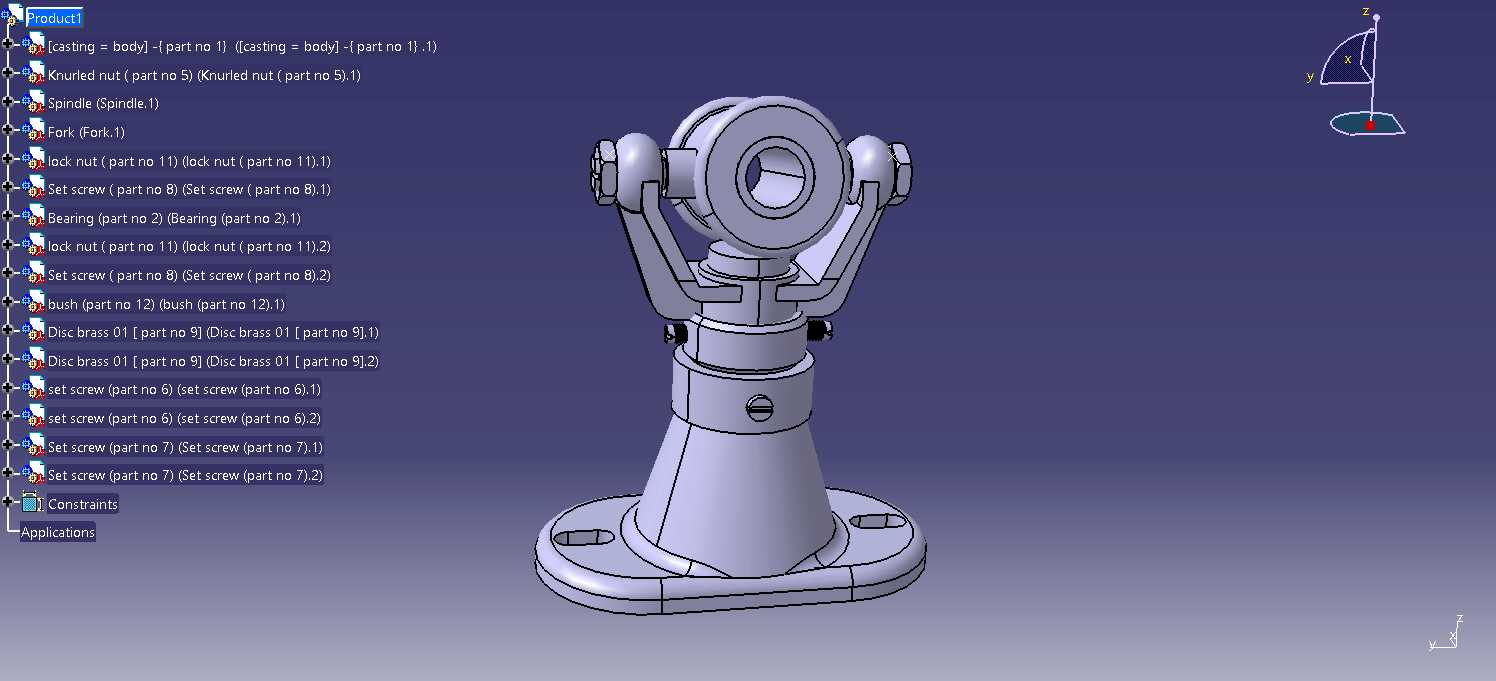

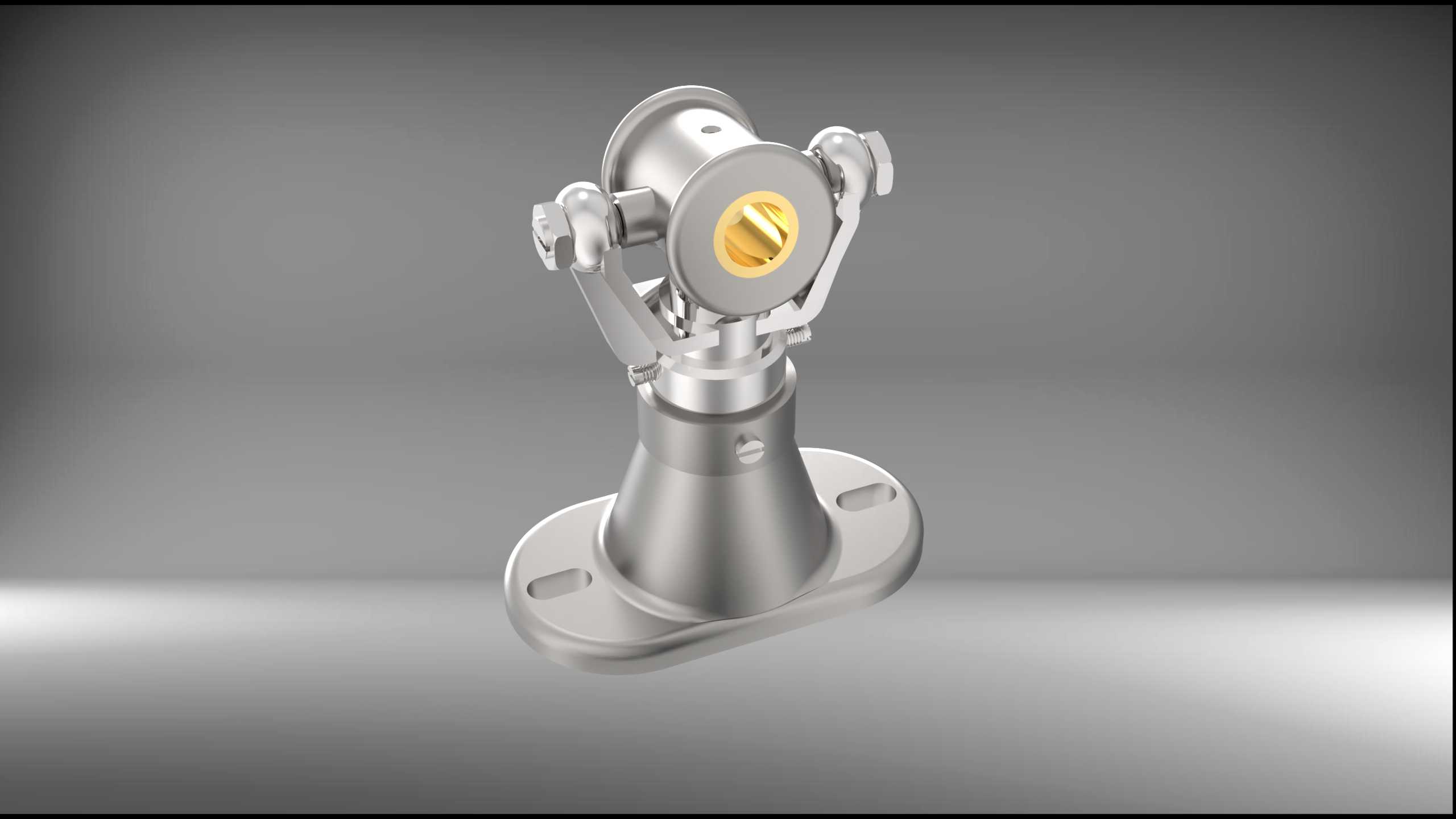

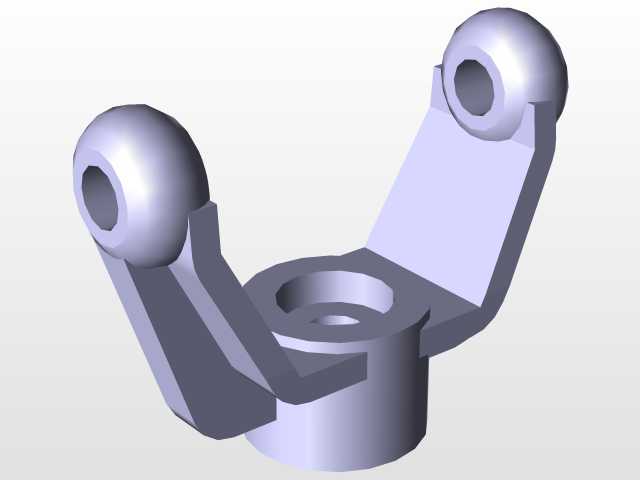

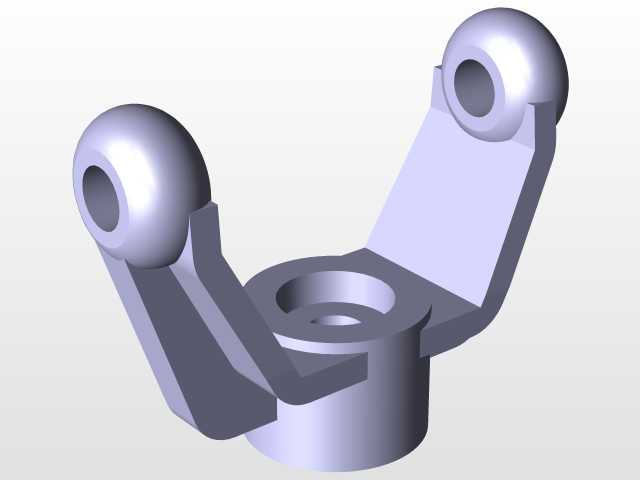

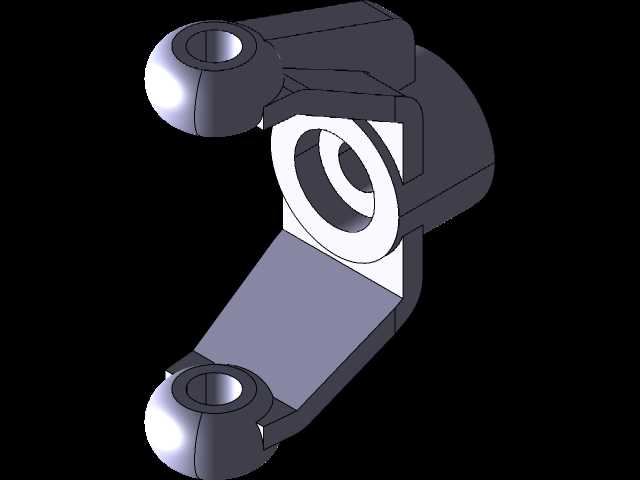

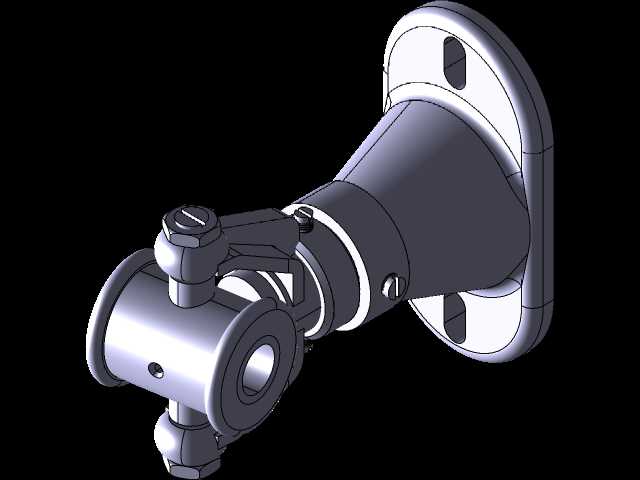

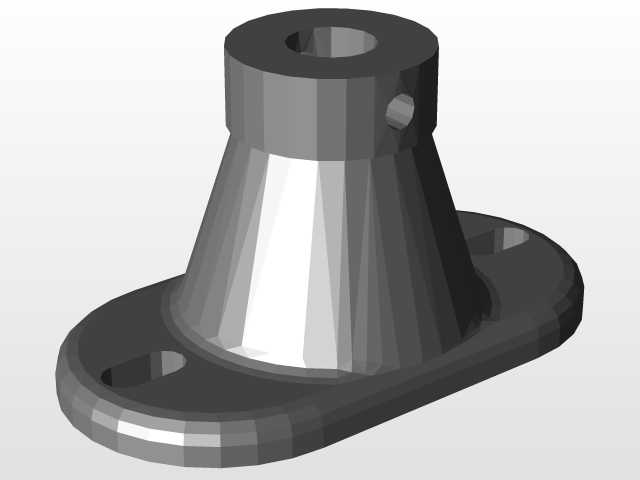

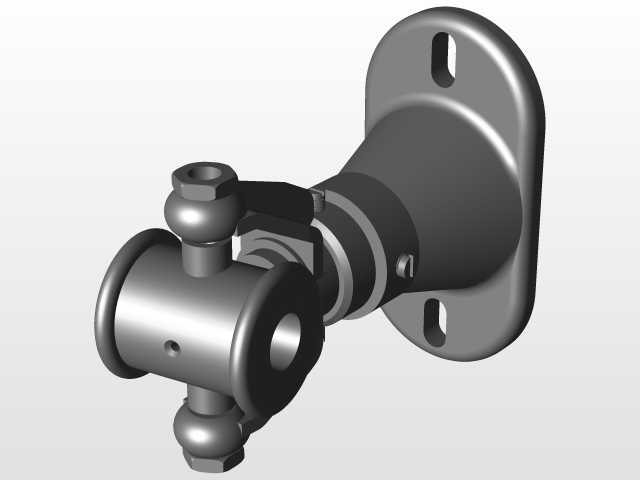

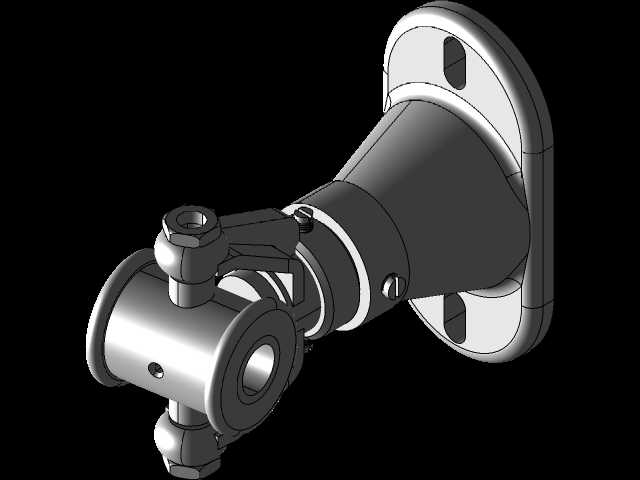

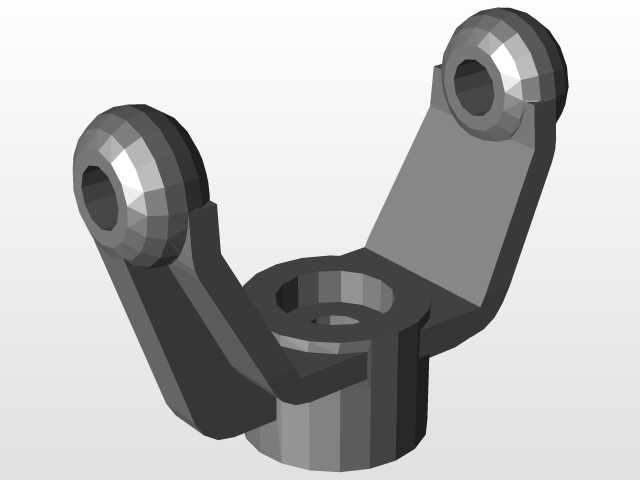

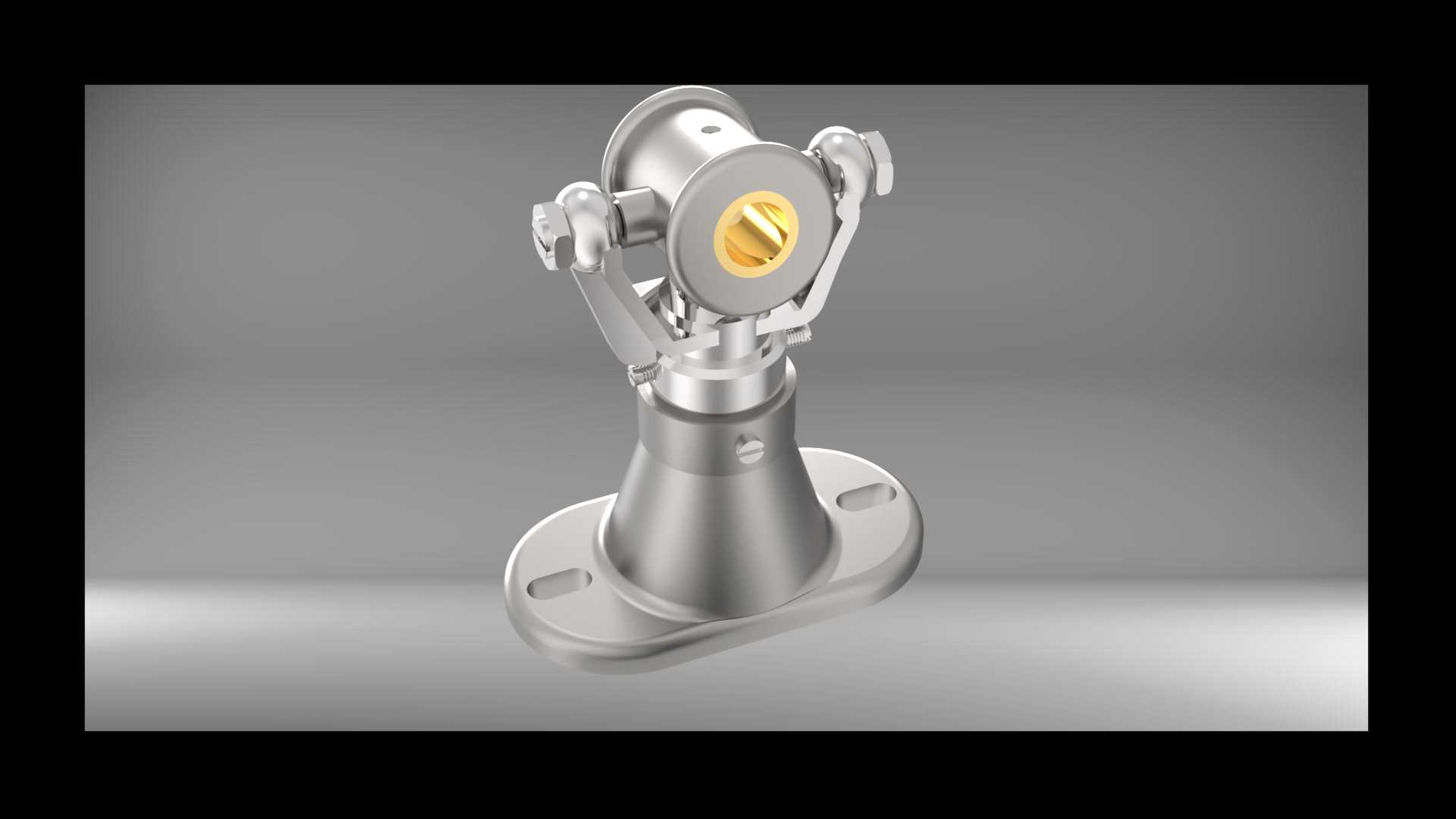

这类多自由度旋转支撑轴承组件，常被应用在需要多角度姿态调整的工业设备场景中，比如光学检测设备的镜头支撑、小型雷达天线的俯仰回转支架、工业喷码设备的喷头角度调节机构，或是自动化产线上的工件姿态调整工位，能够在固定基座的基础上，实现上部搭载部件的多方向角度偏转与周向回转，满足设备运行过程中对工作端姿态灵活调整的需求。从结构设计逻辑来看，组件采用底部法兰安装基座作为整个支撑结构的承力基础，基座上预留的两个对称安装腰型孔，能够适配安装面一定范围内的孔位偏差，降低现场安装的对位精度要求，安装时可通过腰型孔微调组件的固定位置，抵消基座加工或装配带来的位置误差。基座向上延伸的锥形承力柱，在保证整体结构高度的同时，通过锥面结构优化了受力传导路径，让上部载荷能够均匀分散到基座安装面，避免局部应力集中导致的结构变形。上部的铰接回转结构采用十字轴式的万向连接逻辑，两个对称布置的铰接耳座配合中心回转轴，能够实现上部搭载端的俯仰角度调整，中心位置的金色轴套采用耐磨材质设计，能够降低回转过程中的摩擦损耗，延长组件的维护周期，同时铰接位置预留的锁紧结构安装位，可在角度调整到位后通过锁紧件固定姿态，避免设备运行过程中出现位置偏移。整个组件的外形轮廓在设计时充分考虑了安装边界限制，底部法兰的长宽尺寸控制在常规小型支撑件的安装范围内，整体高度适配多数桌面级工业设备的安装空间需求，上部铰接部分的最大回转半径经过校核，在全角度摆动过程中不会与周边安装结构产生干涉。结构设计过程中，每个铰接配合面都预留了合理的公差配合间隙，既保证转动过程的顺畅无卡滞，又避免间隙过大导致的回转精度下降，所有承力部位的壁厚都经过受力仿真校核，在满足额定载荷支撑要求的前提下尽可能优化结构重量，减少不必要的材料浪费。这类支撑组件相比固定式的支撑结构，最大的优势在于无需拆解安装螺栓即可快速调整工作端的朝向，在设备调试、产品换型的过程中能够大幅缩短调整时间，提升产线的运行效率，同时铰接部位的密封结构设计，能够阻挡车间内的粉尘、切削液进入配合间隙，适配多粉尘、多油污的工业车间使用环境，降低日常维护的工作量。
