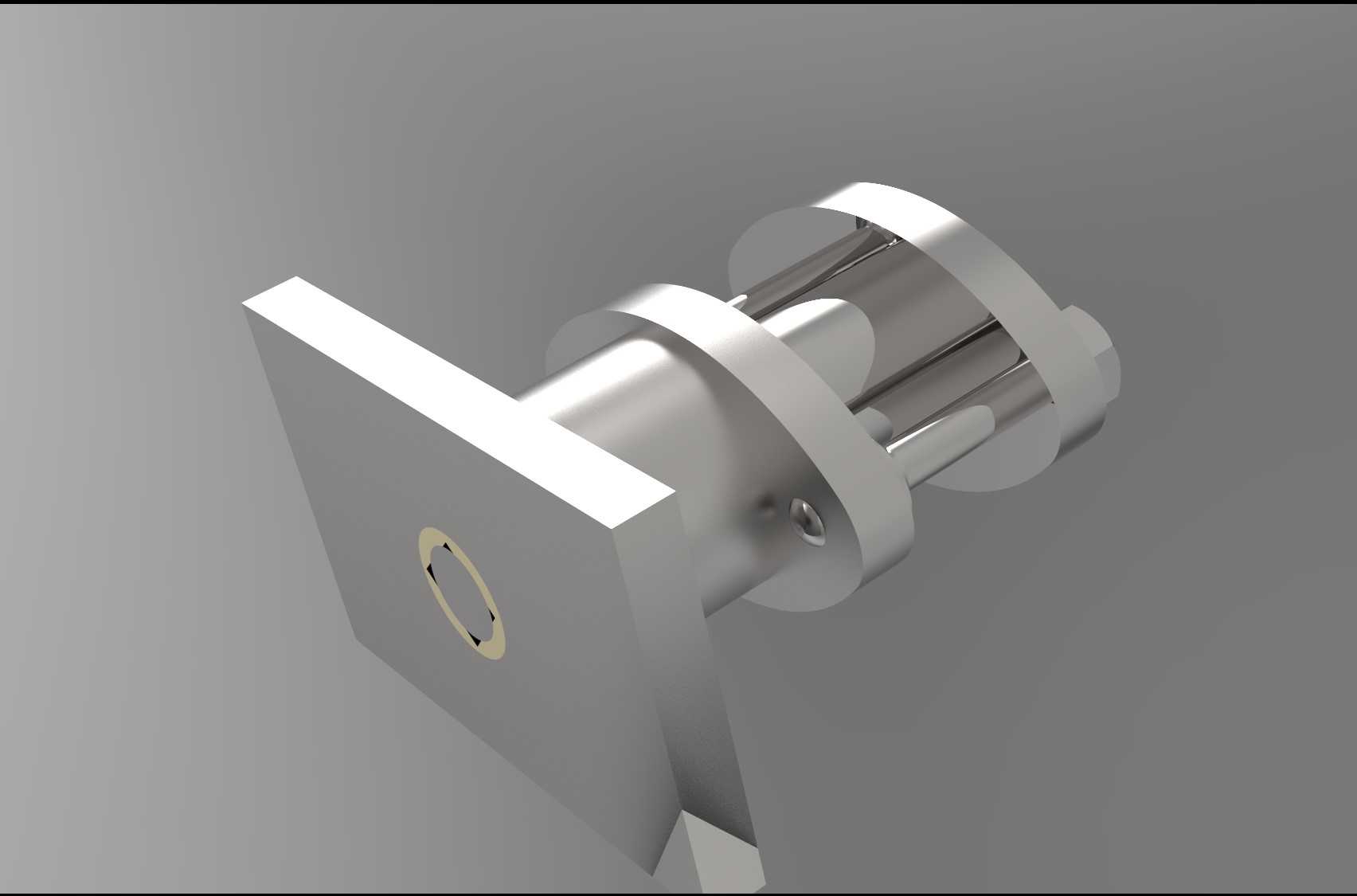

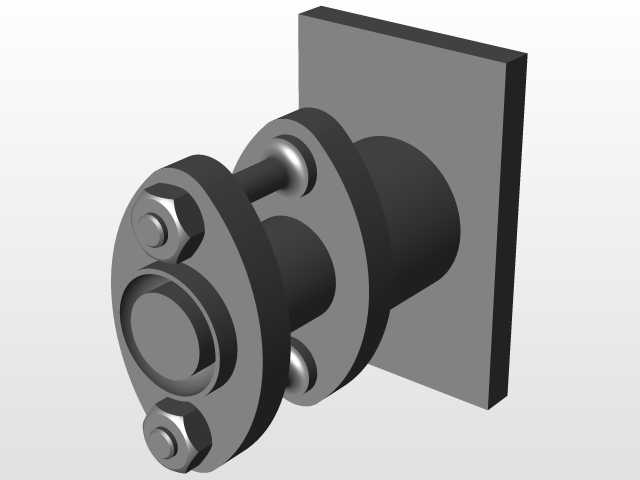

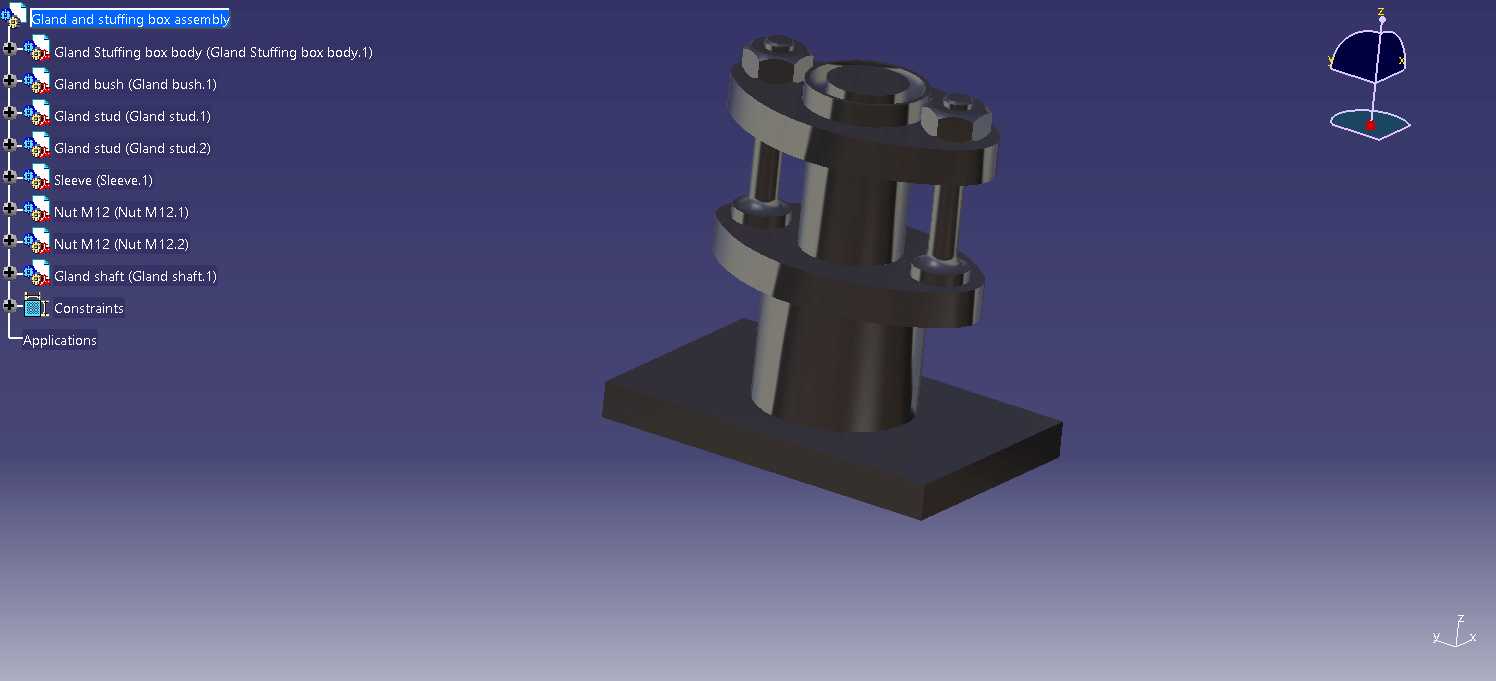

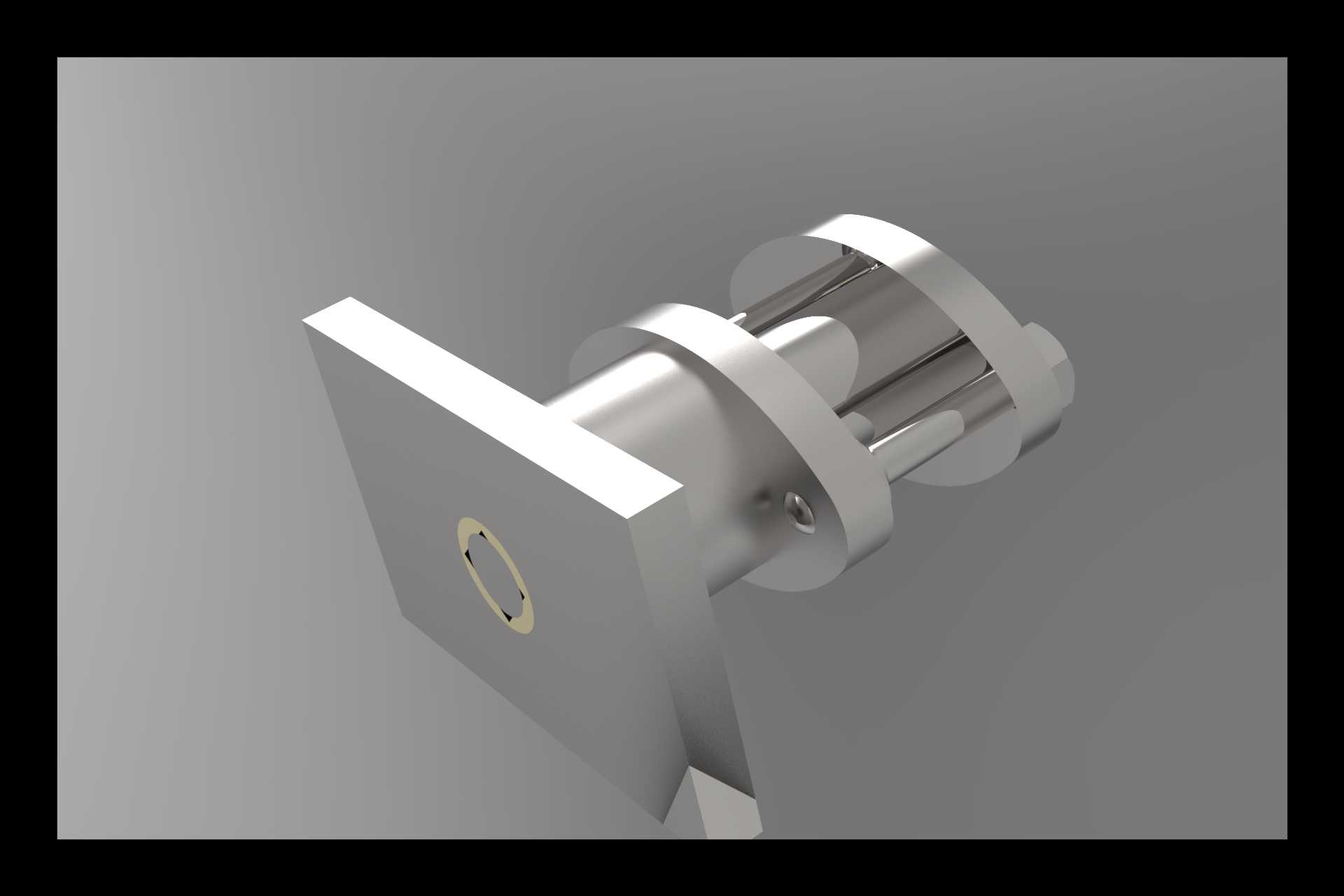

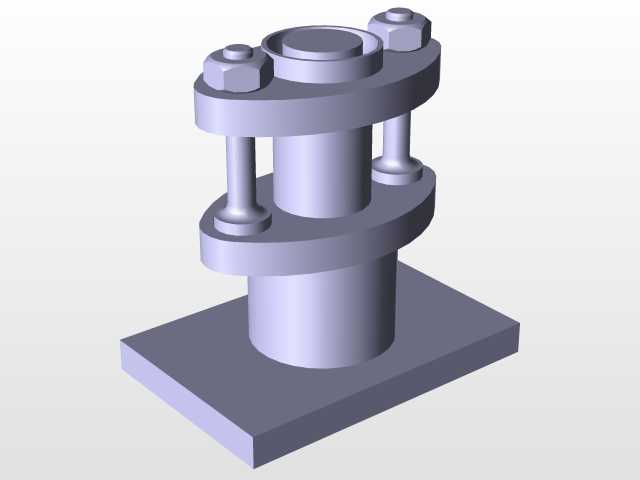

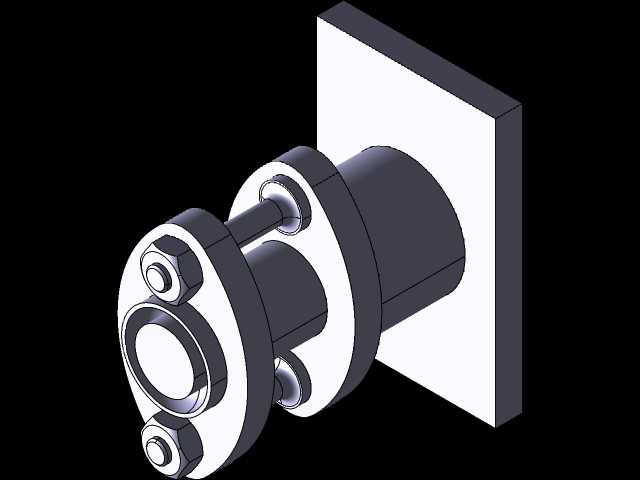

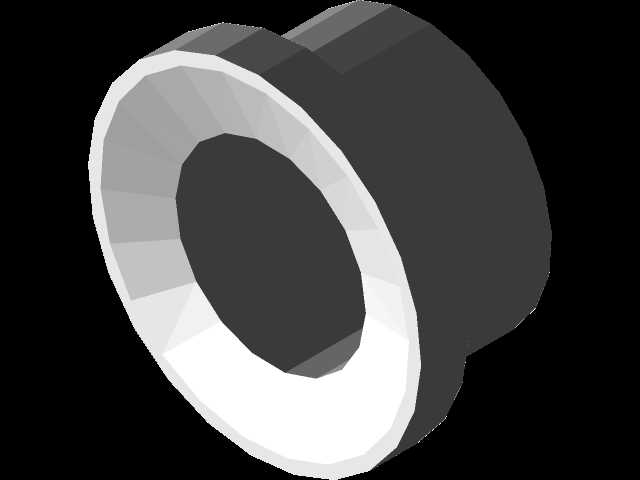

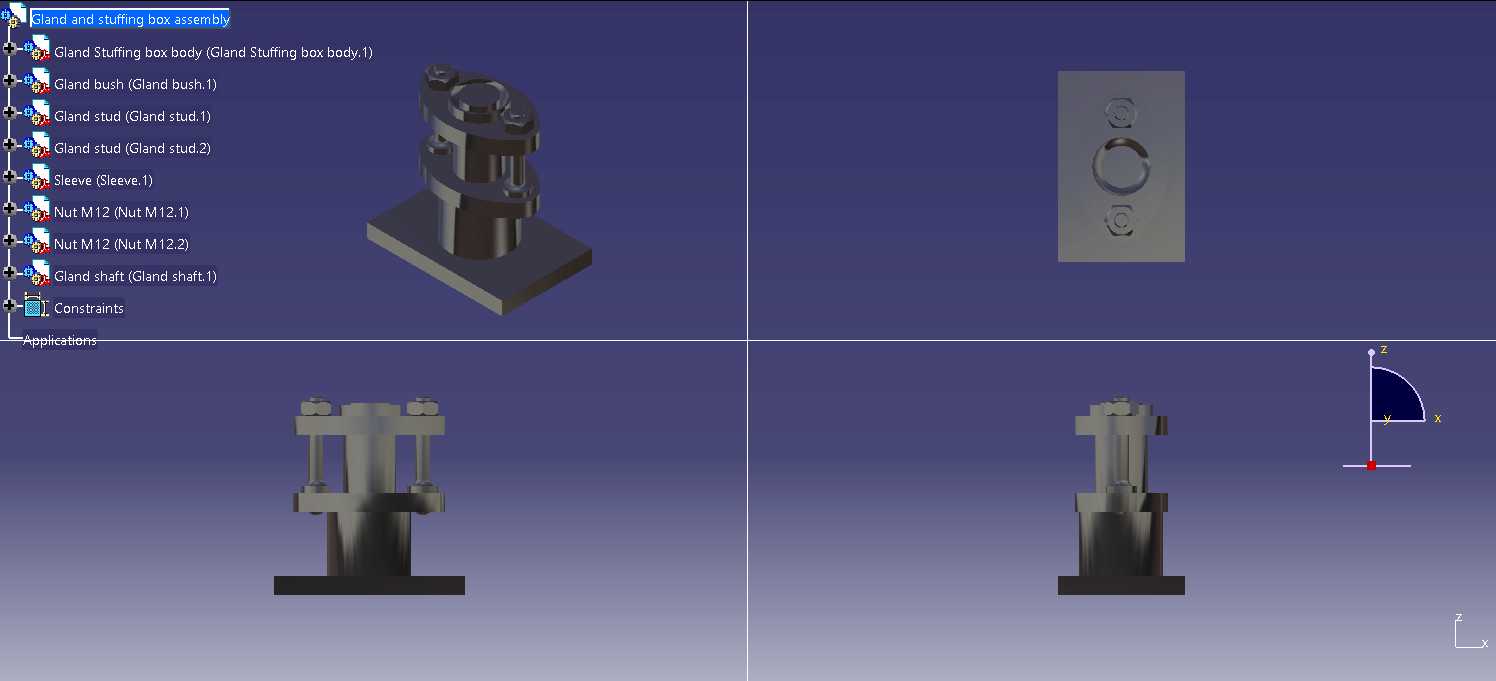

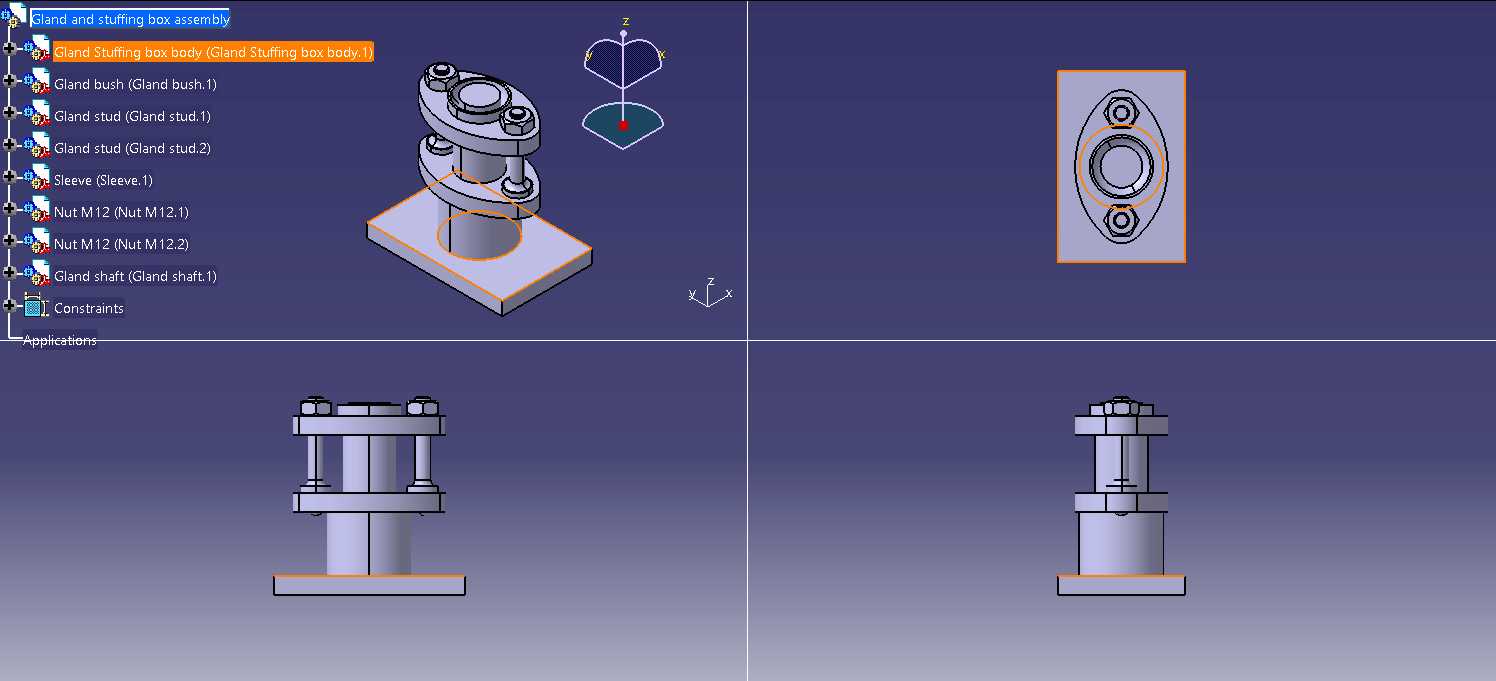

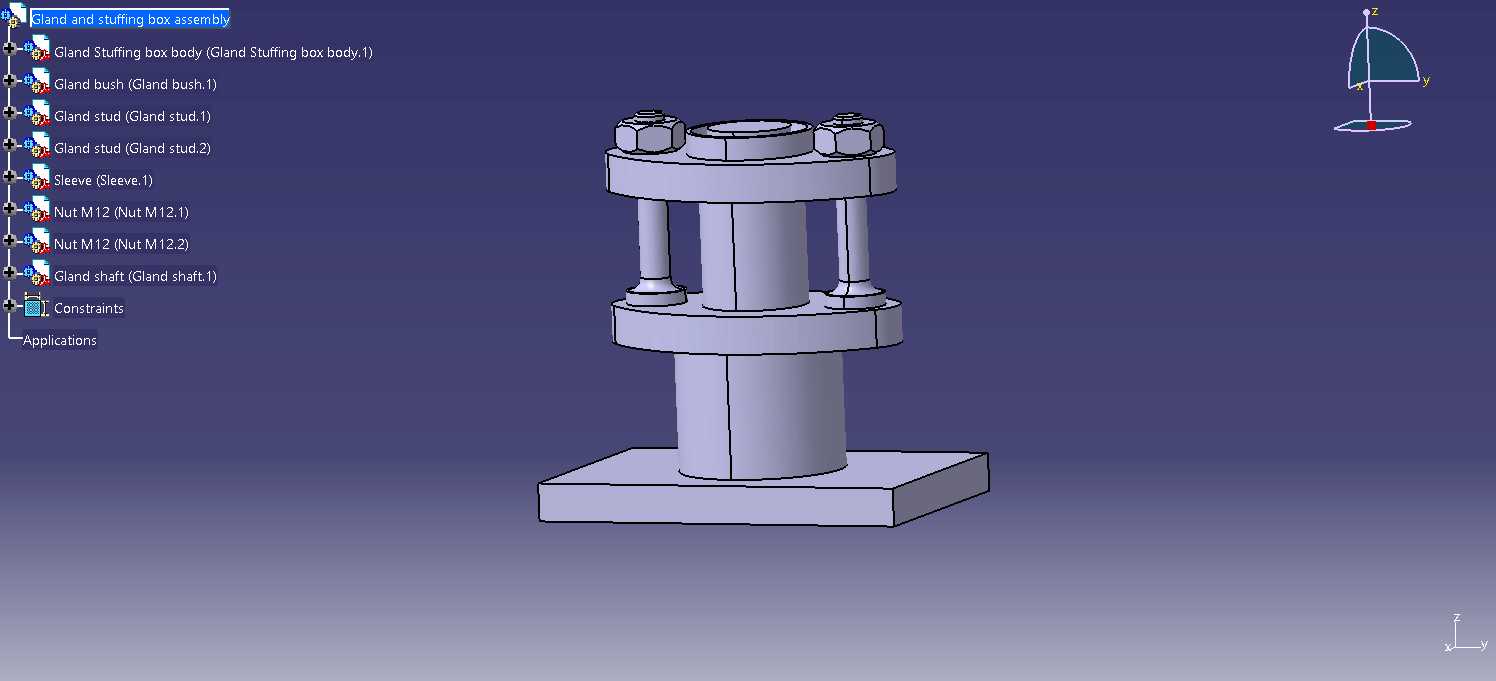

该密封组件多用于旋转类、往复类动密封工况,在泵类、阀类、反应搅拌设备、输送螺杆机构的轴伸端位置承担介质阻隔作用,避免腔体内的流体、粉体介质沿轴配合间隙向外泄漏,同时阻挡外界粉尘、杂质进入设备腔体内部,是动密封点位的核心承压零件。整套组件采用方形法兰安装面设计,相比圆形法兰更适配方形安装基座的设备,安装时无需额外加工圆形定位沉台,直接通过四个角位的螺栓孔完成紧固,安装对位效率更高,也更适合安装空间局促、周边有其他管线或结构件干涉的场景。设计阶段首先要匹配穿过组件中心的轴径尺寸,压盖内孔与轴的单边间隙控制在0.2-0.5mm区间,间隙过大会导致填料受压后从间隙挤出,间隙过小则容易在轴跳动时发生剐蹭磨损,增大轴的运转阻力。

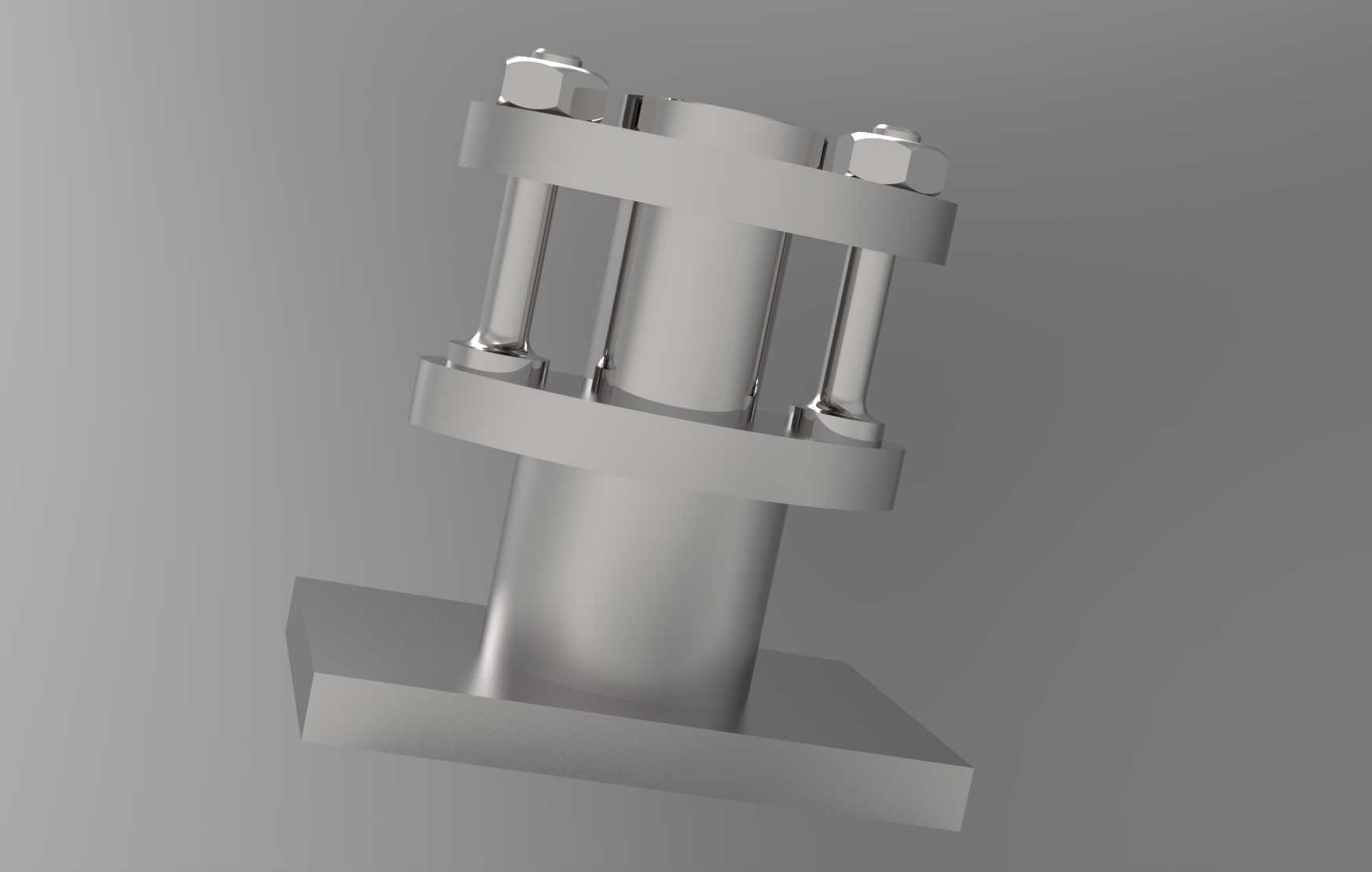

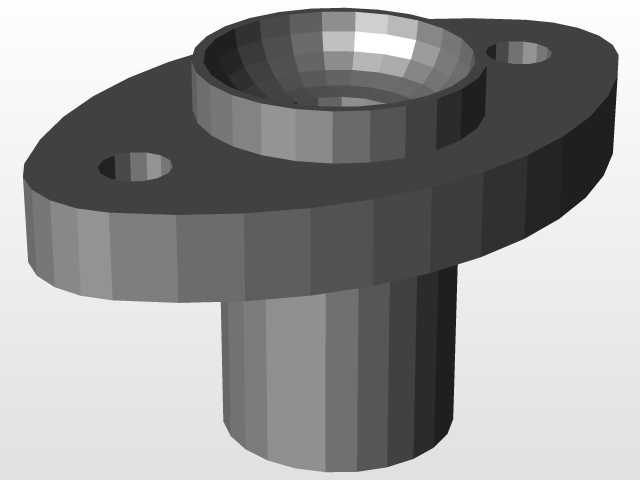

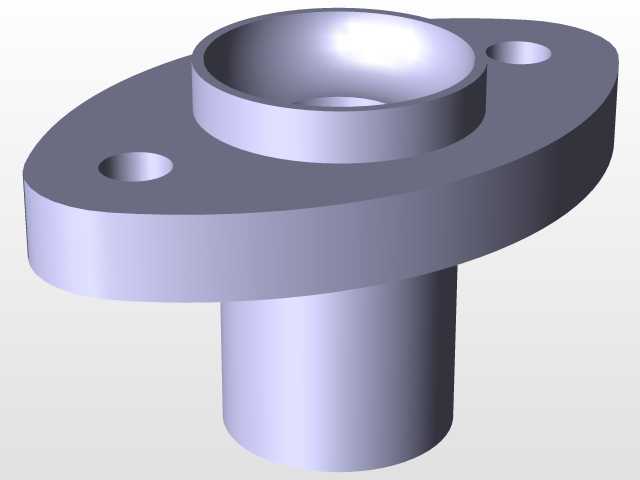

压盖的压紧凸台高度要匹配填料函的腔体深度,凸台外径与填料函内壁采用H8/f7间隙配合,保证压盖压紧过程中不会出现偏斜,避免填料局部受压不均导致的密封失效。填料函腔体的宽度根据密封压力等级设计,低压工况下可装填3-4圈盘根填料,高压工况可增加填料圈数并增设中间隔环,搭配注油孔实现填料的在线润滑,降低填料与轴表面的摩擦损耗。法兰安装面的螺栓孔中心距要匹配设备端盖的安装孔位,螺栓规格根据密封压力选型,保证压紧力足够且不会压碎填料。压盖中心的定位凸台与法兰面的垂直度公差控制在0.02mm以内,避免压盖安装后出现偏斜导致轴的偏心磨损。组件的轴向总长度要考虑轴的窜动余量,预留出3-5mm的填料压紧补偿空间,当填料磨损出现泄漏时,
可逐步拧紧法兰螺栓推动压盖轴向移动,补偿填料的磨损量,延长密封组件的维护周期。整套结构拆分设计为独立零件,每个零件的配合面都做了倒角处理,避免装配时切割填料,也方便现场更换填料时的拆装作业,不需要整体拆卸端盖即可完成填料更换,降低设备维护的停机时间。
