内燃机连杆传动构件结构设计

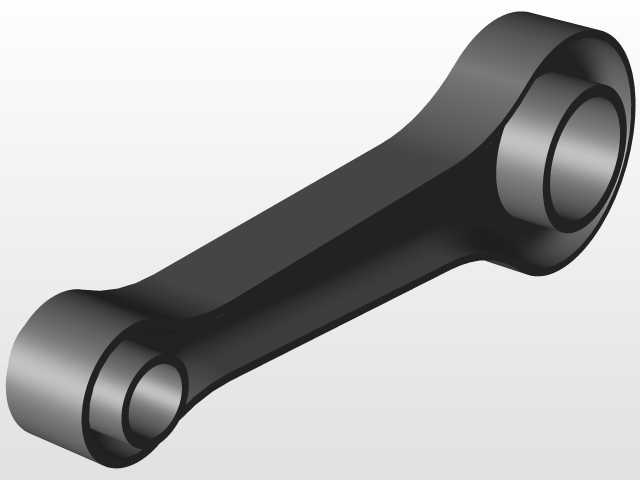

　　作为发动机曲柄连杆机构的核心传力构件，连杆的设计直接决定了动力转换过程的可靠性与整机运行寿命，这类构件广泛应用于车用内燃机、工程机械动力单元、小型通用汽油机等往复式动力设备中，承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，工作过程中需要持续承受交变的气体爆发压力、往复惯性力以及旋转离心力的复合载荷，对结构强度、刚度与疲劳性能都有极高要求。从结构设计逻辑来看，该连杆采用传统的分体式大头与整体式小头布局，小头端预留活塞销安装孔位，用于与活塞组件形成铰接配合，安装时需匹配对应尺寸的活塞销与衬套，保证铰接部位的转动灵活性同时控制配合间隙，避免工作过程中出现冲击异响与偏磨问题；大头端采用剖分式结构，配套连杆盖通过螺栓实现紧固，

　　抱紧曲轴连杆轴颈，剖分面的定位精度直接影响装配后的轴孔圆度，设计中需要严格控制剖分面的形位公差与螺栓预紧力参数，防止高速运转过程中连杆盖出现错位引发轴瓦烧蚀故障。杆身部分采用变截面工字梁结构，这种结构形式能够在保证整体刚度与强度的前提下，尽可能降低构件自身重量，减小往复运动产生的惯性力，适配高转速内燃机的运行需求，杆身的过渡圆角经过优化处理，避免应力集中引发的疲劳断裂问题，所有受力截面的尺寸都经过载荷校核，能够覆盖额定工况下的最大拉压载荷与弯曲力矩。从安装边界来看，设计时需要严格控制大小头孔的中心距尺寸，该参数直接影响发动机的压缩比与活塞行程精度，中心距偏差过大会导致活塞撞顶或者压缩压力不足的问题；大小头孔的圆柱度、

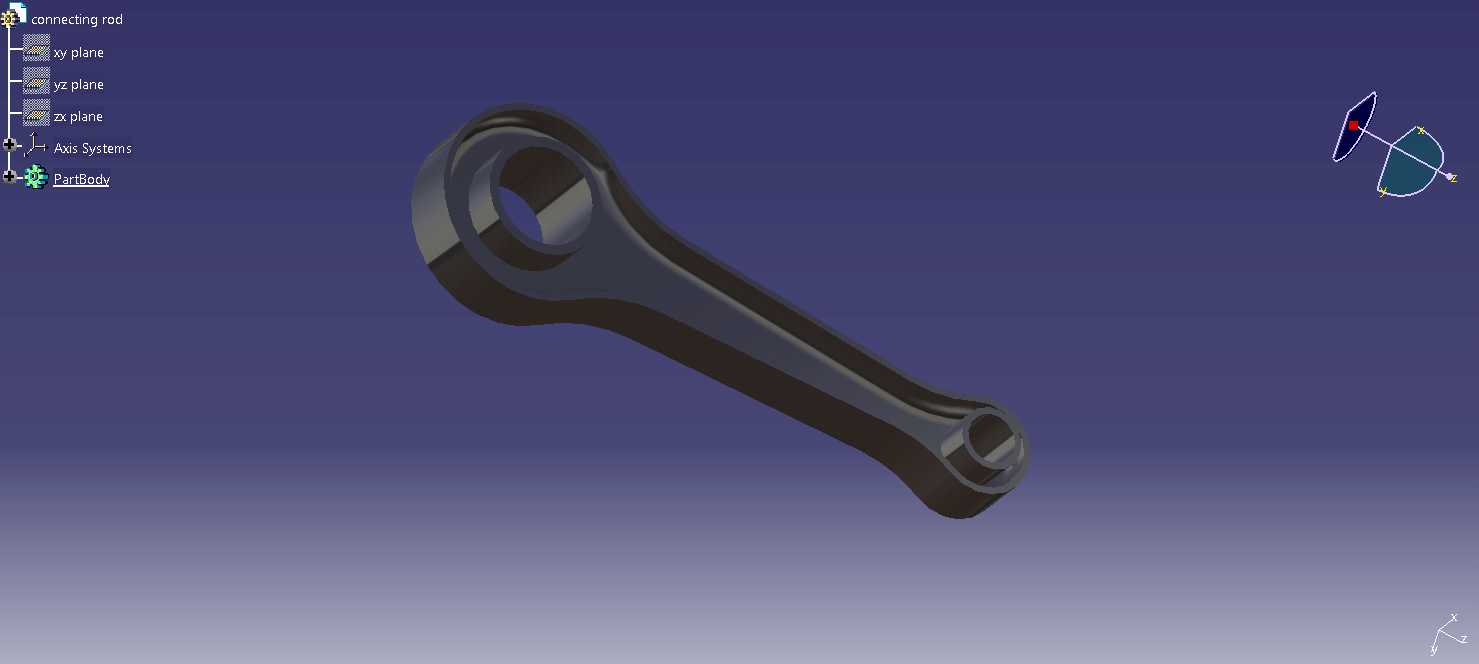

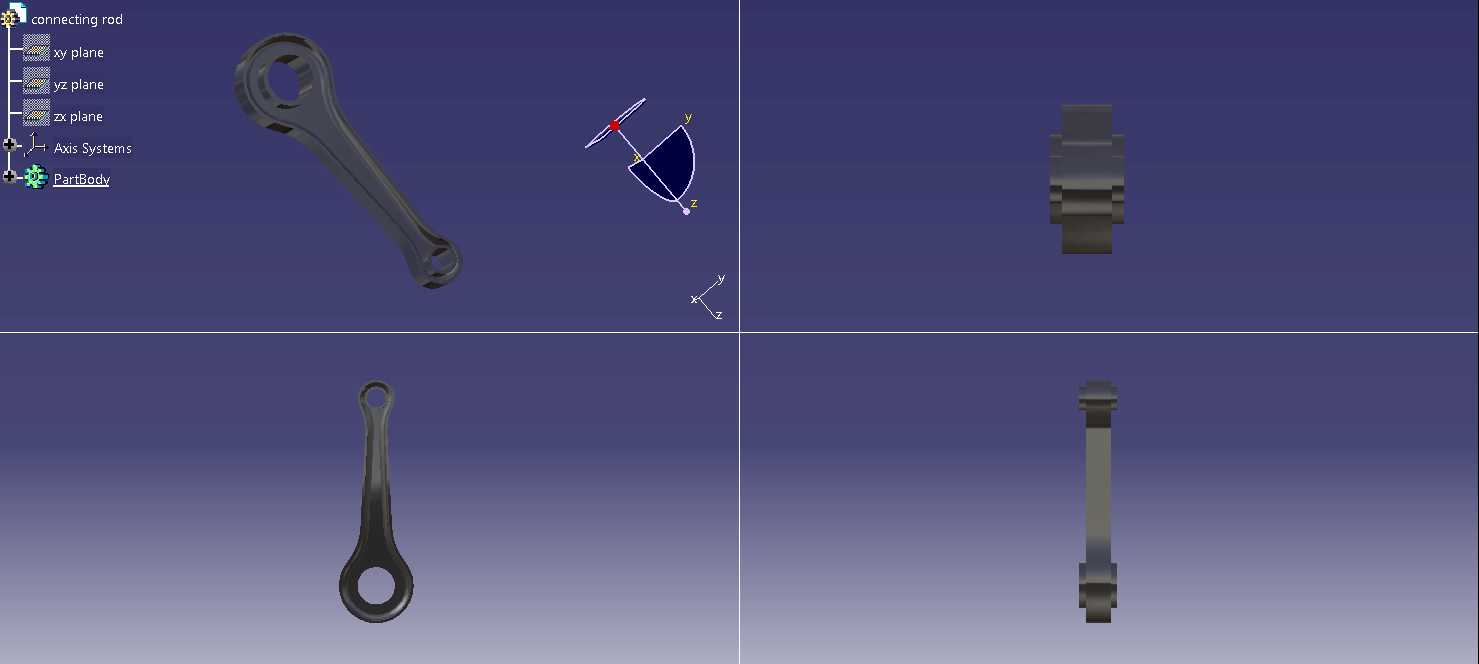

　　表面粗糙度以及两孔的平行度公差都需要满足内燃机零部件的设计规范，平行度超差会引发活塞偏缸、轴瓦偏磨等连锁故障。在实际工程应用中，这类连杆的三维模型可用于新动力单元的结构干涉校验、曲柄连杆机构的运动仿真分析，也可作为逆向设计、教学演示的基础参考模型，建模过程中完整还原了构件的各个细节特征，包括大头端的螺栓安装凸台、杆身的工艺减重结构、小头端的衬套压装定位结构，能够直接导入仿真软件完成有限元强度分析、运动学动力学仿真，帮助设计人员快速验证结构合理性，减少物理样机的试制迭代次数，缩短动力产品的开发周期。
