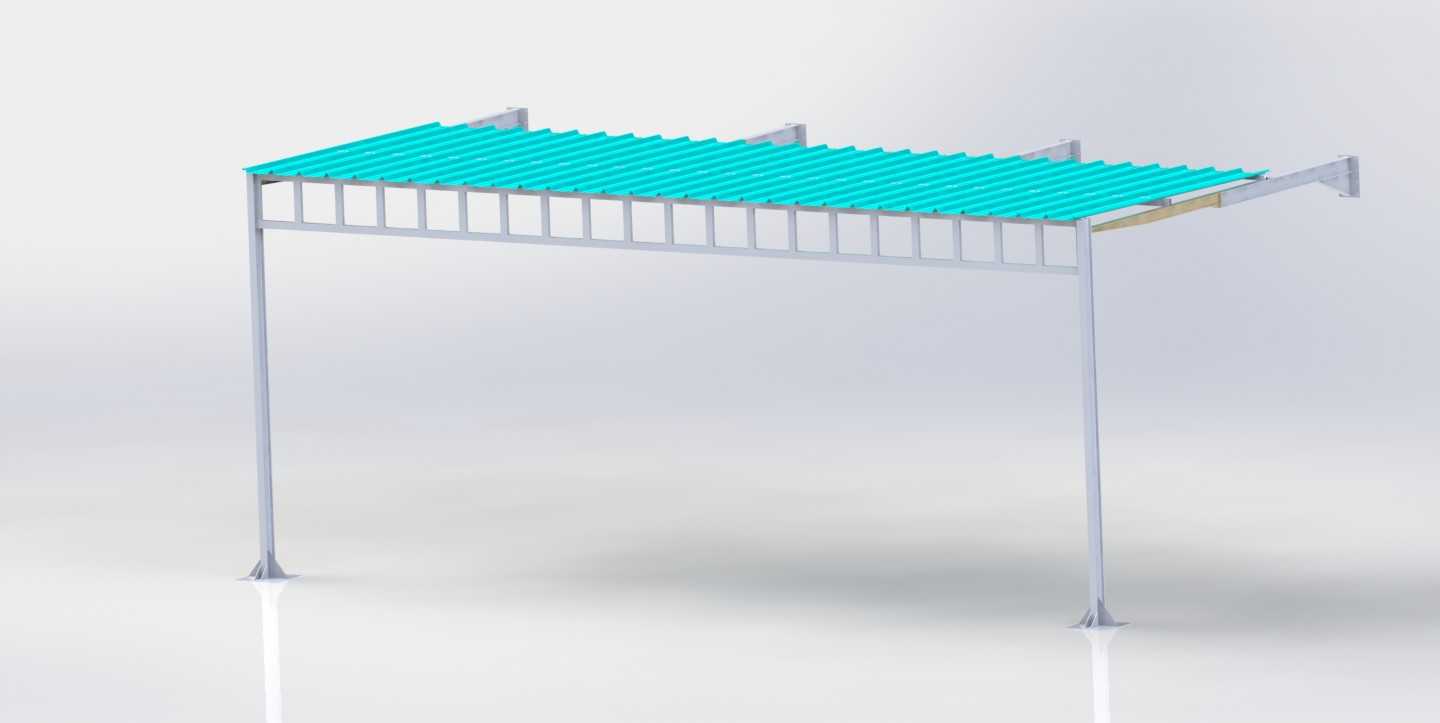

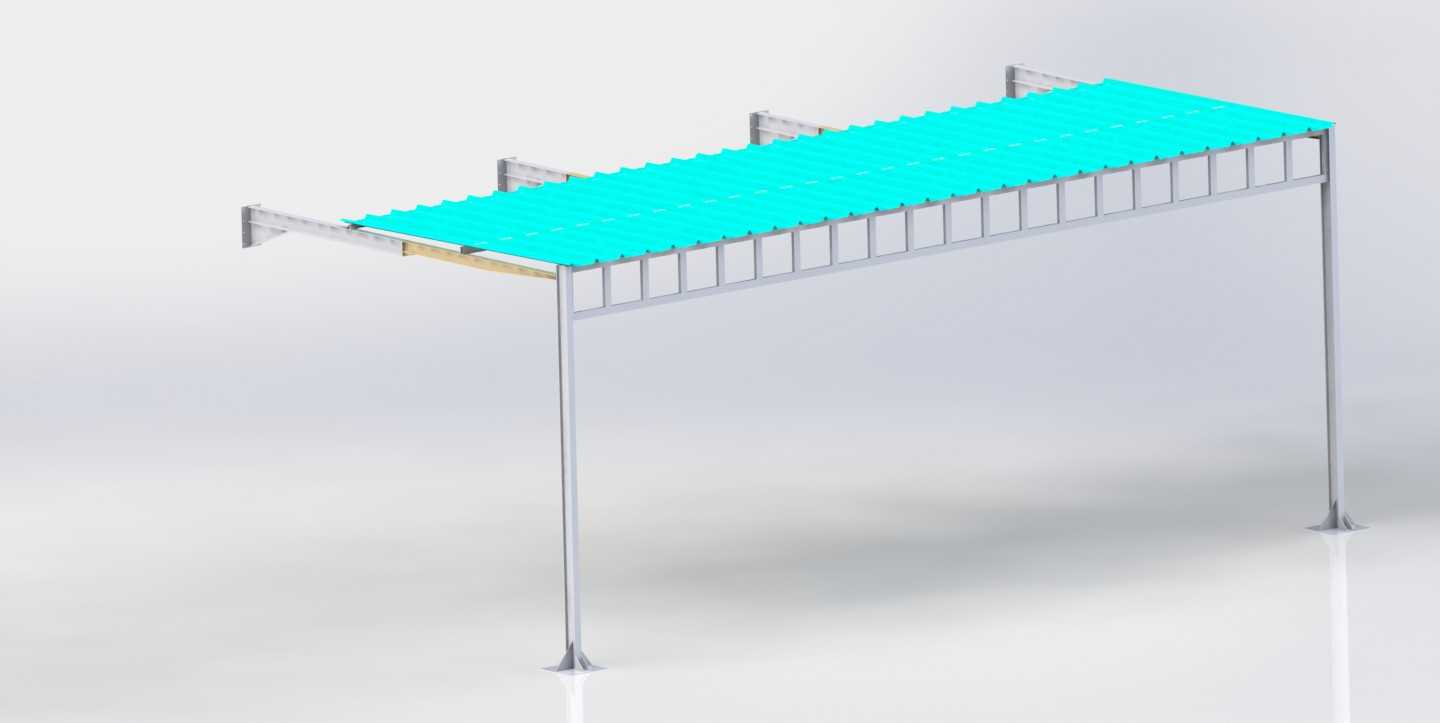

单侧立柱悬挑式彩钢瓦遮雨棚结构设计

　　这类单侧立柱悬挑的彩钢遮雨结构，常应用在厂区通道侧边、装卸货位旁、建筑外墙入户区域，或是户外设备的局部遮护场景，相比双侧立柱的常规雨棚，它能释放立柱侧的地面通行空间，避免立柱阻挡人员、转运小车的通行路线，尤其适合场地宽度有限、需要预留连续通行面的户外区域。

　　从结构受力逻辑来看，设计时首先要核算悬挑端的荷载上限，除了彩钢面板自重，还要叠加当地常年最大积雪荷载、瞬时风荷载对悬挑端的上掀与下压作用力，立柱底部采用膨胀螺栓与混凝土地面锚固，靠墙侧的悬挑梁尾端通过化学锚栓固定在建筑结构梁或承重墙体上，形成两端受力的稳定悬挑体系，避免单侧受力导致立柱根部出现弯矩过载。顶部的彩钢瓦采用波纹压型板材，顺着排水方向铺设，相邻瓦板的搭接长度满足防水要求，瓦板下方设置横向檩条与纵向悬挑主梁连接，檩条间距根据瓦板的抗弯挠度设定，保证人员踩踏检修时不会出现板材凹陷变形。

　　结构的主次梁均采用矩形型钢制作，相比角钢焊接的框架，矩形截面的抗扭性能更优，能抵消悬挑端受侧向风载产生的扭转力，立柱与主梁的连接节点采用加劲肋焊接强化，避免节点处出现应力集中导致焊缝开裂。靠墙侧的连接点设置长圆孔调节位，能抵消建筑墙体与钢结构的安装误差，也能释放温度变化带来的结构伸缩应力，避免长期使用后连接螺栓被剪切破坏。

　　安装边界方面，立柱的预埋锚固区域需要保证地面混凝土厚度不低于150mm，锚固深度满足抗拔要求，悬挑伸出长度不宜超过立柱总高度的二分之一，避免整体重心外倾失稳；彩钢瓦的檐口端设置下折滴水边，引导雨水顺着瓦面波纹排向非通行区域，避免雨水顺着檐口回流淋湿棚下区域。日常使用中，这类结构不需要额外维护，仅需定期检查节点螺栓紧固度、焊缝锈蚀情况即可，整体自重较轻，对安装基面的荷载要求远低于混凝土结构雨棚，施工周期短，可根据实际场地需求灵活调整悬挑长度与覆盖宽度，适配不同的遮护范围要求。
