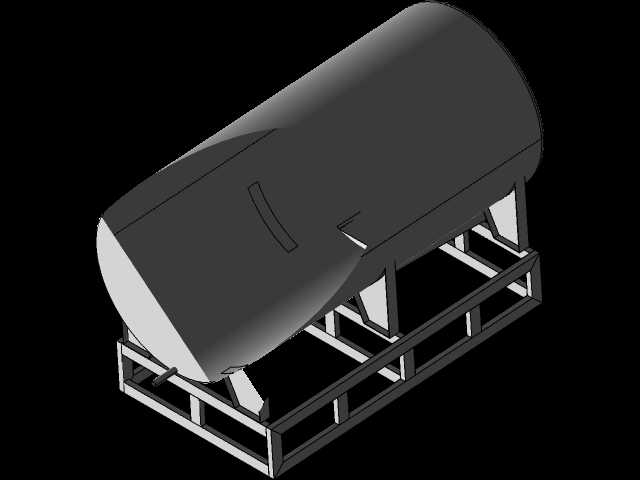

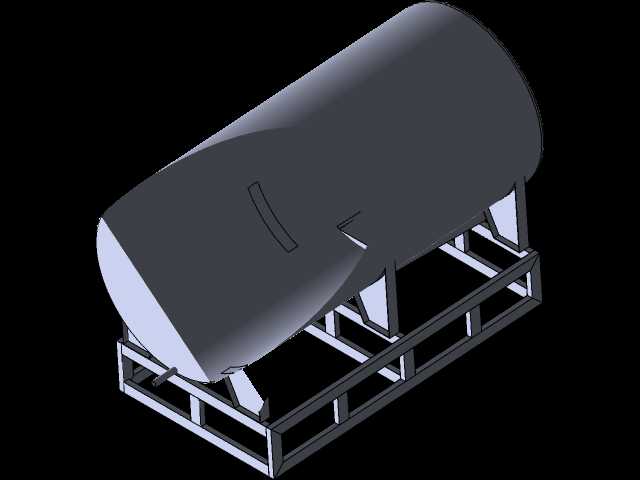

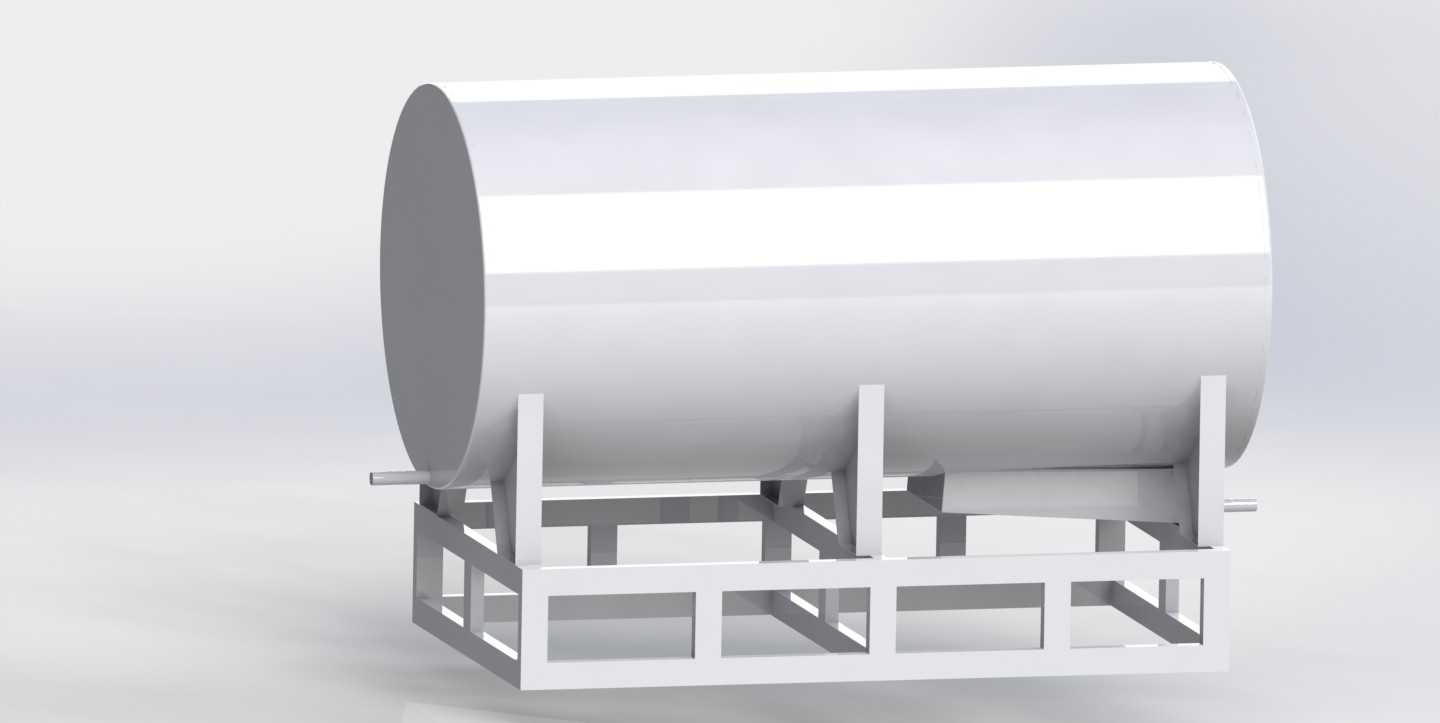

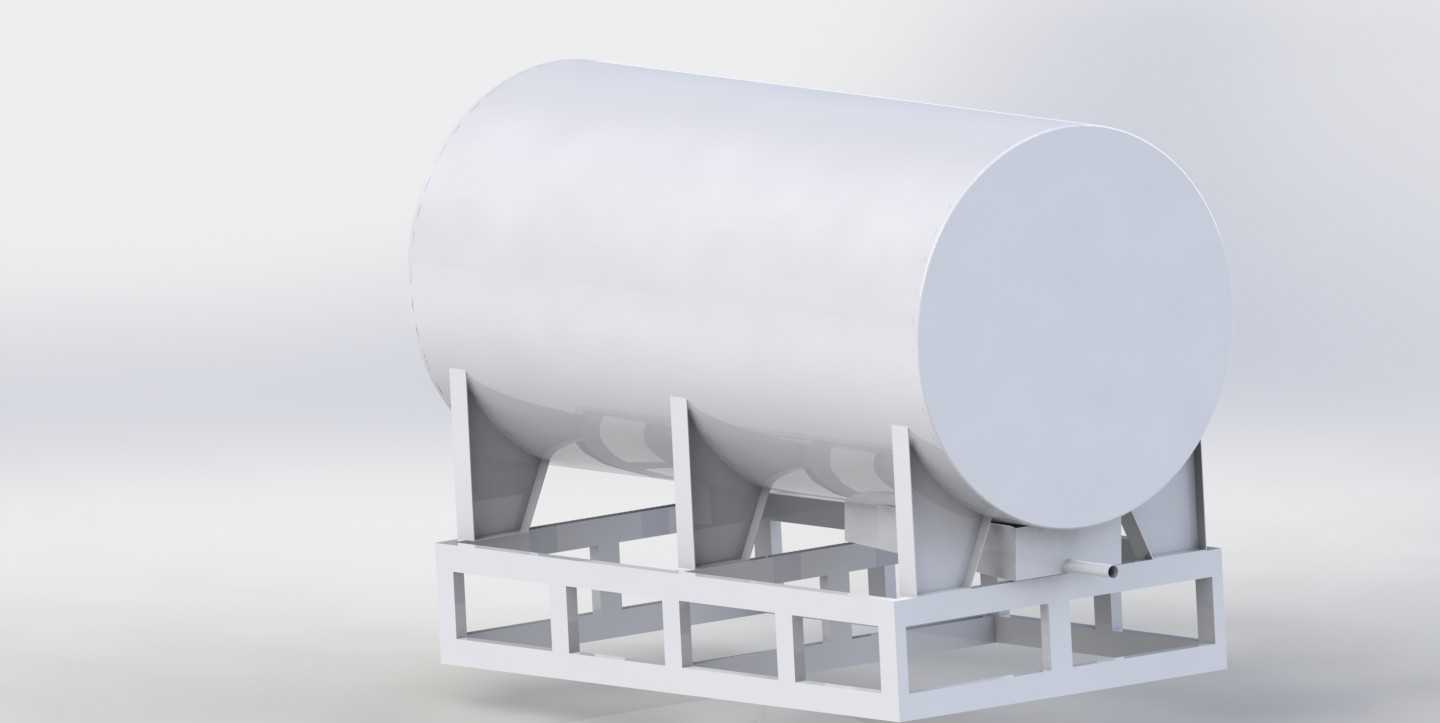

带支撑底座5吨容量卧式储料罐体结构

　　在食品加工、粮油储运等生产场景中，卧式储料罐体是中转、暂存可氧化类液态、膏状食品原料的常用承压储运设备，这类设备的结构合理性直接影响物料存储稳定性、现场安装适配性与长期使用可靠性。这款5吨容量的卧式储料罐体，整体采用卧式圆柱筒体结构，筒体两端采用标准椭圆封头做密封处理，相比平盖封头能更好分散内部物料静压力与温度变化带来的形变应力，适配可氧化食品存储过程中可能出现的微正压工况，减少焊缝长期受交变应力出现渗漏的风险。

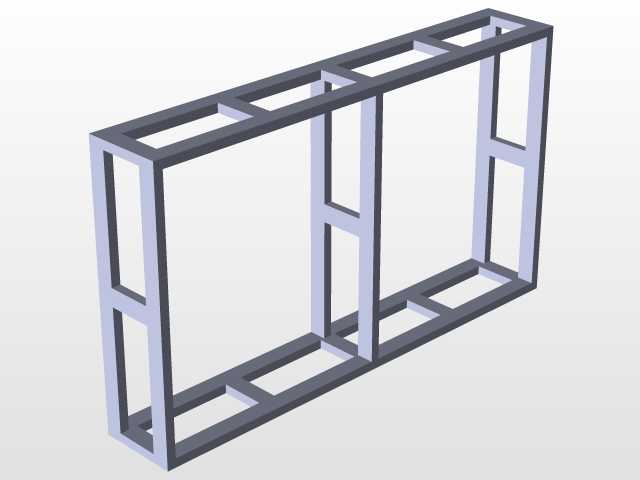

　　罐体配套的框架式支撑底座是设计中的核心考量部分，不同于简易鞍式支座，这款底座采用型钢焊接成整体框架结构，沿筒体轴向均匀布置多组竖向支撑托板，托板与筒体外壁贴合弧度经过精准匹配，能将罐体满载时的总重量均匀分散到框架的各个受力梁上，避免局部应力集中导致筒体变形。底座框架底部预留了标准安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，也可适配配套的移动转运底盘做临时工位部署，安装边界充分考虑了中小型食品加工车间的通道宽度、设备吊装预留空间，整体宽度控制在常规车间货运通道可通行范围内，无需额外拆改车间设施即可完成进场安装。

　　从功能设计上，筒体底部靠近封头位置设置了出料接口，接口位置略低于筒体最低液位线，能保证排料过程中罐内物料残留量控制在极低水平，减少物料浪费与后续清罐工作量；筒体顶部预留了进料口、呼吸阀安装位与检修人孔位置，可根据实际存储物料的特性配套对应的密封组件与防氧化保护装置，满足易氧化食品存储过程中的隔氧、恒温防护需求。设计过程中对筒体壁厚、支撑型钢规格做了匹配5吨满载载荷的校核，在保证结构强度满足长期满载使用的前提下，尽可能控制整体自重，降低生产制造成本与现场吊装难度。

　　这类罐体除了食品行业的可氧化原料存储外，也可通过更换内壁防腐涂层、调整接口配置，适配粮油、日化、普通工业流体的中转存储需求，框架式底座的设计也让罐体在户外临时部署时，能更好适应不平整的地面工况，减少地面沉降对罐体水平度的影响，保证排料顺畅与液位检测准确性。
