本地发电机组防护格栅结构设计

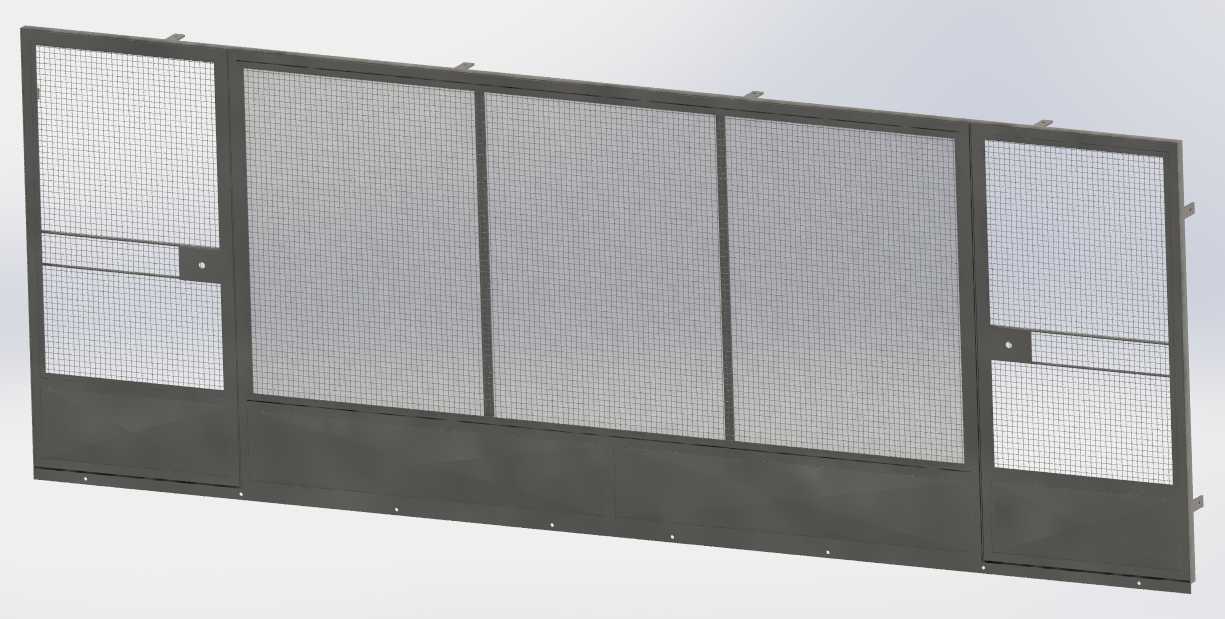

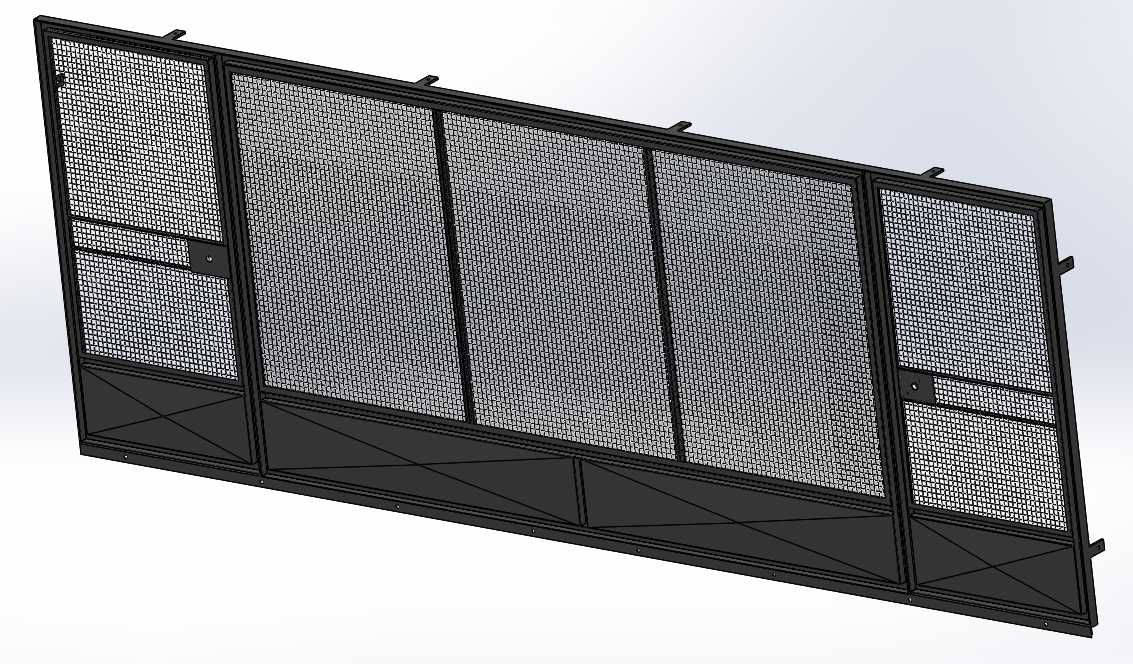

　　这类防护格栅主要应用于固定式柴油、燃气发电机组的户外安装场景，多布置在机组进风侧与检修通道入口位置，承担物理防护、通风导流、降噪隔振的多重作用。从结构设计来看，整体采用框架拼接式构造，主边框采用折弯型钢焊接成型，边框内侧设置多道横向与纵向加强筋，筋板交叉位置采用三角斜撑加固，避免大尺寸格栅在户外强风环境下出现共振变形，同时也能承受日常运维过程中人员倚靠、工具意外磕碰的载荷。格栅主体的网面部分采用等间距冲孔金属板或者编织钢丝网拼接，网孔开孔率经过匹配计算，既要保证机组运行时的进风风量满足散热需求，避免机组因进风不足出现水温过高、功率折损的问题，又要阻挡户外的落叶、飞虫、小型杂物被吸入机组舱内，堵塞散热器翅片或者损坏运转部件。

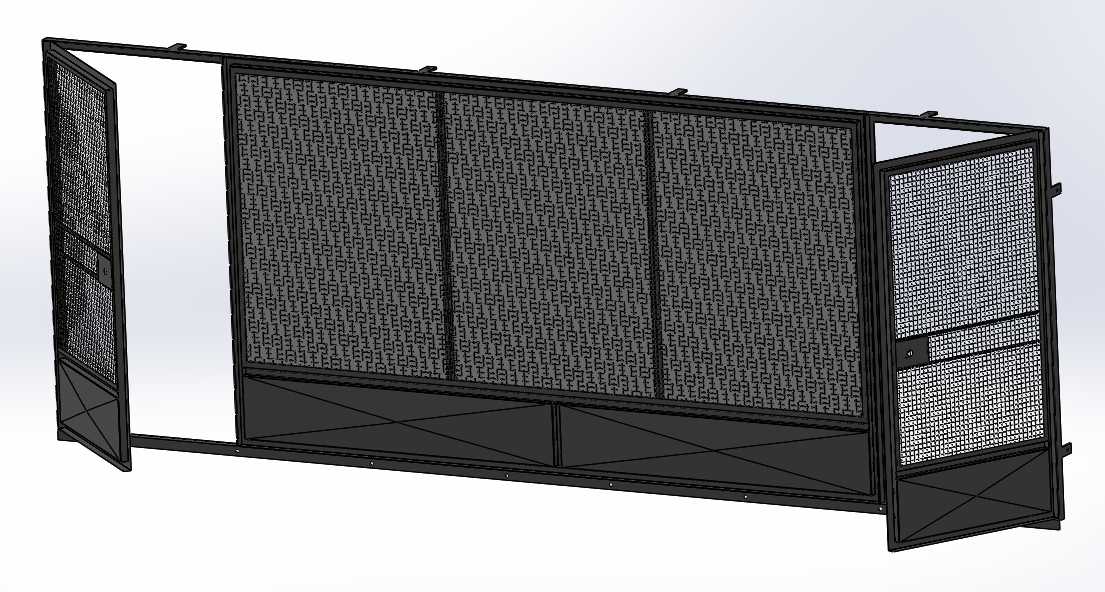

　　两侧设置的可开启格栅门采用合页与主框架连接，门体边缘加装密封胶条，关闭后可与主框架紧密贴合，减少雨水溅入机组舱的概率，门体配套设置锁止结构，非运维状态下可锁闭，避免无关人员随意触碰机组运转部件引发安全事故。设计过程中需要提前匹配发电机组的整体安装边界，格栅整体的宽度要覆盖机组的进风端面，高度要从机组安装基础顶面延伸至机组舱顶檐位置，底部预留20至30毫米的安装调整间隙，方便现场施工时找平固定。格栅与机组基础之间采用膨胀螺栓连接，连接点位均匀布置在底部边框与侧边立柱位置，保证连接强度满足当地最大风载荷的设计要求。网面与主框架之间采用压条加螺栓的固定方式，后续运维过程中如果出现网面破损，可以单独拆卸更换，不需要整体更换格栅框架，

　　降低后期维护成本。格栅表面整体做喷塑防腐处理，涂层厚度控制在80至120微米，可适应户外高温、高湿、盐雾等不同使用环境，延长整体使用寿命。在结构细节处理上，所有框架的外露棱边都做了倒角打磨，避免安装和运维过程中划伤操作人员；可开启门的开启角度设置为120度以上，完全打开后不会遮挡检修通道，方便运维人员进出机组舱开展滤芯更换、管路检查、紧固件复紧等日常作业。
