三款不同规格不锈钢储液罐体结构设计

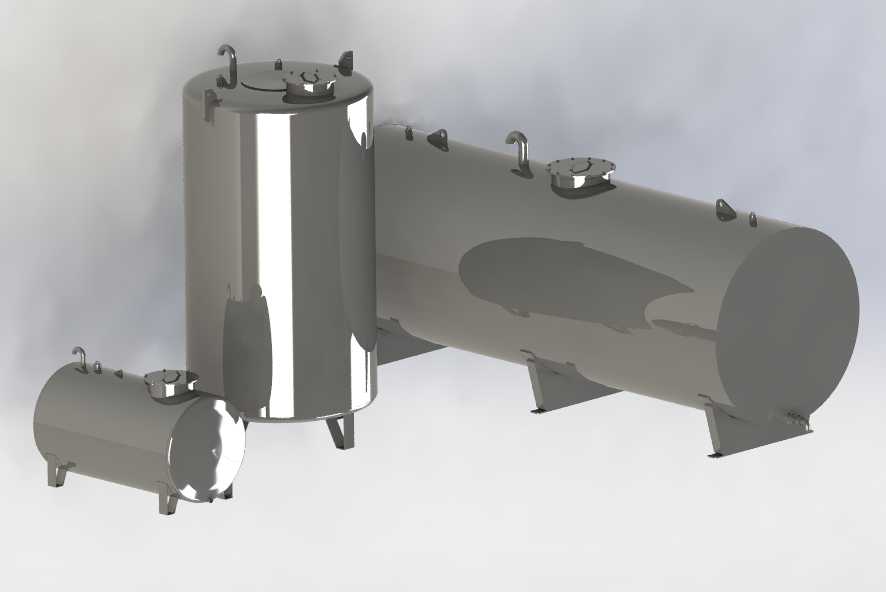

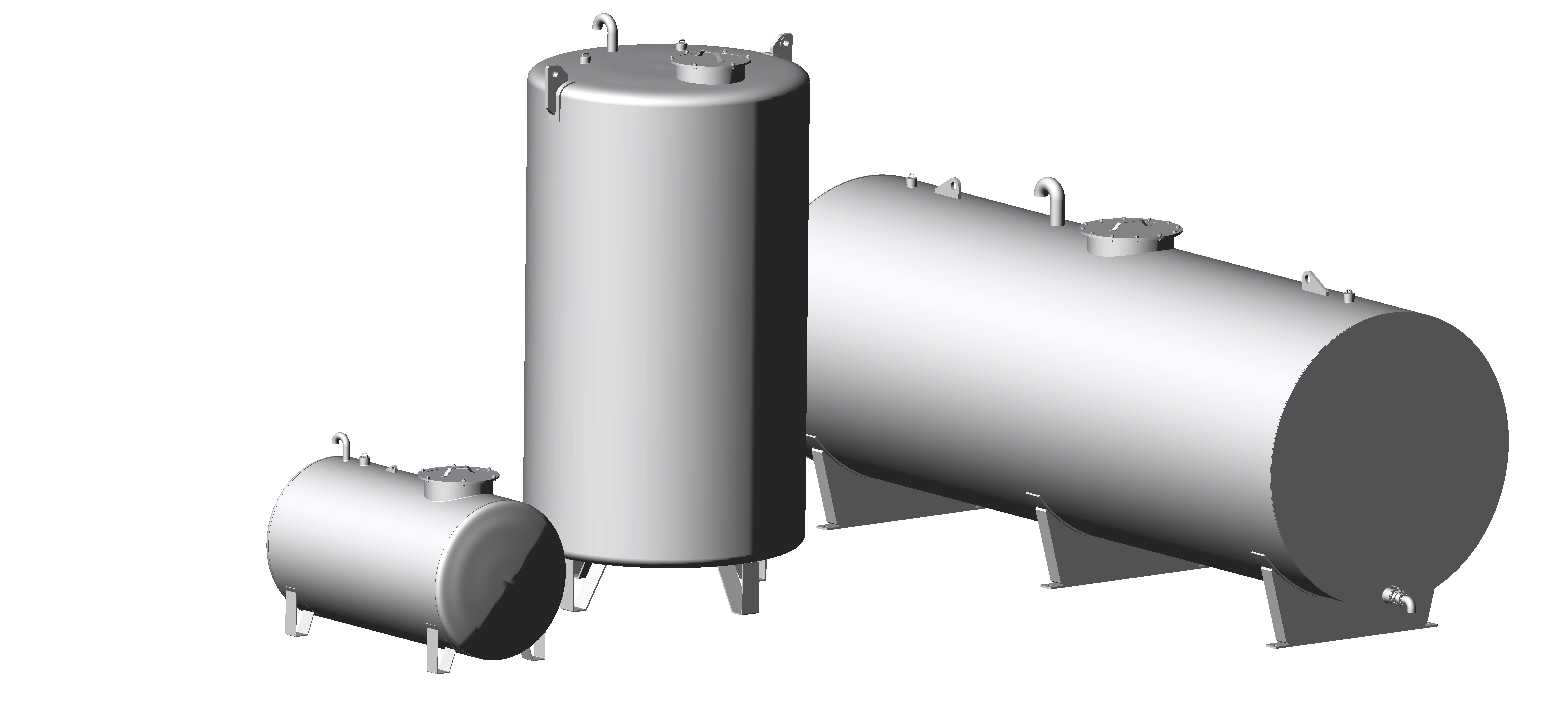

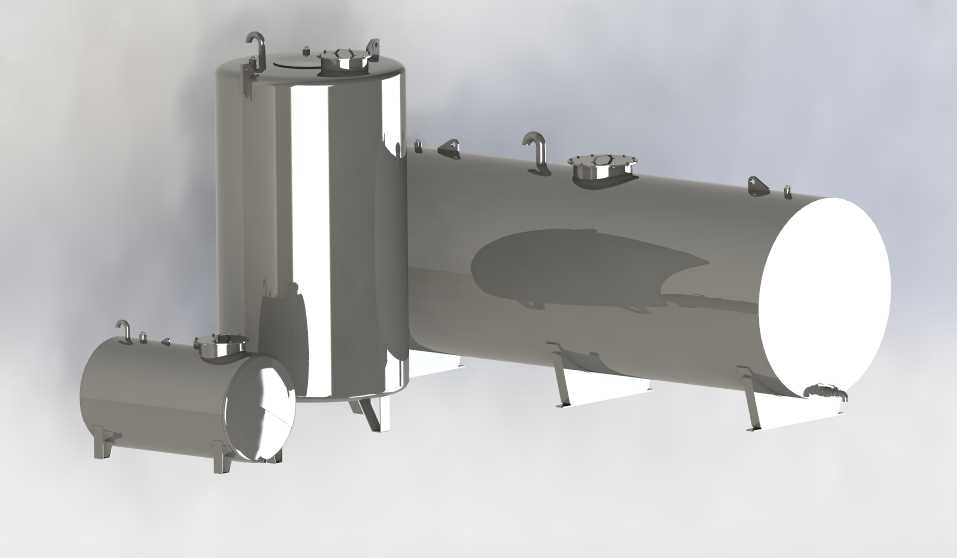

　　本次呈现的三款不锈钢储液罐体，分别对应200升、12000升及中间容积规格，覆盖小批量暂存、中大容量储放两类典型工况需求，可适配食品饮料、精细化工、制药纯化水等对介质接触材质有卫生要求的生产场景。从结构设计逻辑来看，三款罐体均采用304或316L不锈钢板材卷制焊接成型，内壁做镜面抛光处理以减少介质挂壁残留，外壁可根据使用场景做亚光拉丝或保温层包覆处理，其中两款卧式罐体采用标准椭圆封头结构，相比平封头可承受更高的内部工作压力，支座采用鞍式支撑结构，支撑脚与罐体连接处做圆弧过渡焊接，避免应力集中导致的焊缝开裂问题，单台卧式罐体的鞍座设置为两个，其中一个为固定支座，另一个为滑动支座，可抵消罐体充放介质、温度变化带来的热胀冷缩形变。

　　立式罐体采用支腿式支撑结构，顶部设置人孔、进料口、呼吸阀接口、液位计安装位，侧部预留出料口、取样口、温度传感器安装接口，所有接口均采用标准快装卡盘连接形式，方便现场管路对接与后期拆卸清洗。在安装边界设计上，小容积卧式罐体整体长度控制在1.2米以内，直径约0.5米，可直接放置于生产车间操作平台下方作为工序间暂存容器使用，无需额外做地基固定；大容积卧式罐体长度接近4米，直径约1.8米，安装时需要提前做混凝土基础找平，鞍座底部需铺设减震垫以减少介质进出时的罐体震动；立式罐体总高度约2.2米，直径约0.8米，支腿高度预留0.3米的底部操作空间，方便安装底部出料阀门与排污管路。三款罐体的顶部均设置吊耳结构，满足车间内行车吊装移位的需求，

　　所有外露焊接位置均做钝化处理，避免长期使用过程中出现锈蚀问题，罐体的壁厚根据容积与设计压力做差异化匹配，小容积罐体壁厚为2mm，大容积罐体壁厚为4mm，可满足常压至0.3MPa工作压力下的使用要求，在结构建模过程中，所有焊缝位置均预留了焊接坡口尺寸，法兰、卡盘等标准件均采用对应公称直径的通用规格，方便后期维护更换配件，罐体的液位计接口采用上下侧装式设计，可直观观测内部介质存量，呼吸阀接口可平衡罐体内部与外部大气压，避免进料时罐体憋压、出料时出现负压抽瘪的问题。
