12000升卧式工业储液罐体结构设计

　　这款卧式储液罐体主要面向中小型工业厂区的燃油暂存、生产废液中转、工艺介质缓存场景设计，在小型加工厂区、野外临时作业点、农村燃油供应点的应用十分普遍，区别于立式储罐，卧式结构的重心更低，对安装基础的承重要求更宽松，无需搭建过高的操作平台，日常巡检、阀门操作都能在地面完成，适配场地受限的布设需求。

　　设计阶段首先围绕12000升的额定容积做筒体参数核算，采用标准椭圆封头做两端密封，相比平盖封头能更好分散内部液体静压力，降低筒体壁厚冗余，控制整体制造成本。筒体顶部设置了人孔结构，方便后期内部检修、清淤作业，同时预留了通气接口，避免加注或排液过程中罐内形成正负压差破坏罐体结构，顶部的吊耳结构按照满液总重量做载荷校核，满足车间吊装、现场转运的承重要求，不会出现吊装变形问题。

　　罐体底部采用两个对称的鞍式支座做支撑，支座的折弯角度与筒体外径完全贴合，接触位置做了圆弧过渡处理，避免局部应力集中造成筒体变形，支座底板预留了地脚螺栓安装孔，可直接与混凝土基础固定，抵御大风、意外碰撞带来的倾覆风险。筒体底部最低处设置了排液阀接口，位置略低于筒体下沿，能保证罐内液体完全排空，无残留积液，减少介质变质、罐体内部腐蚀的概率。

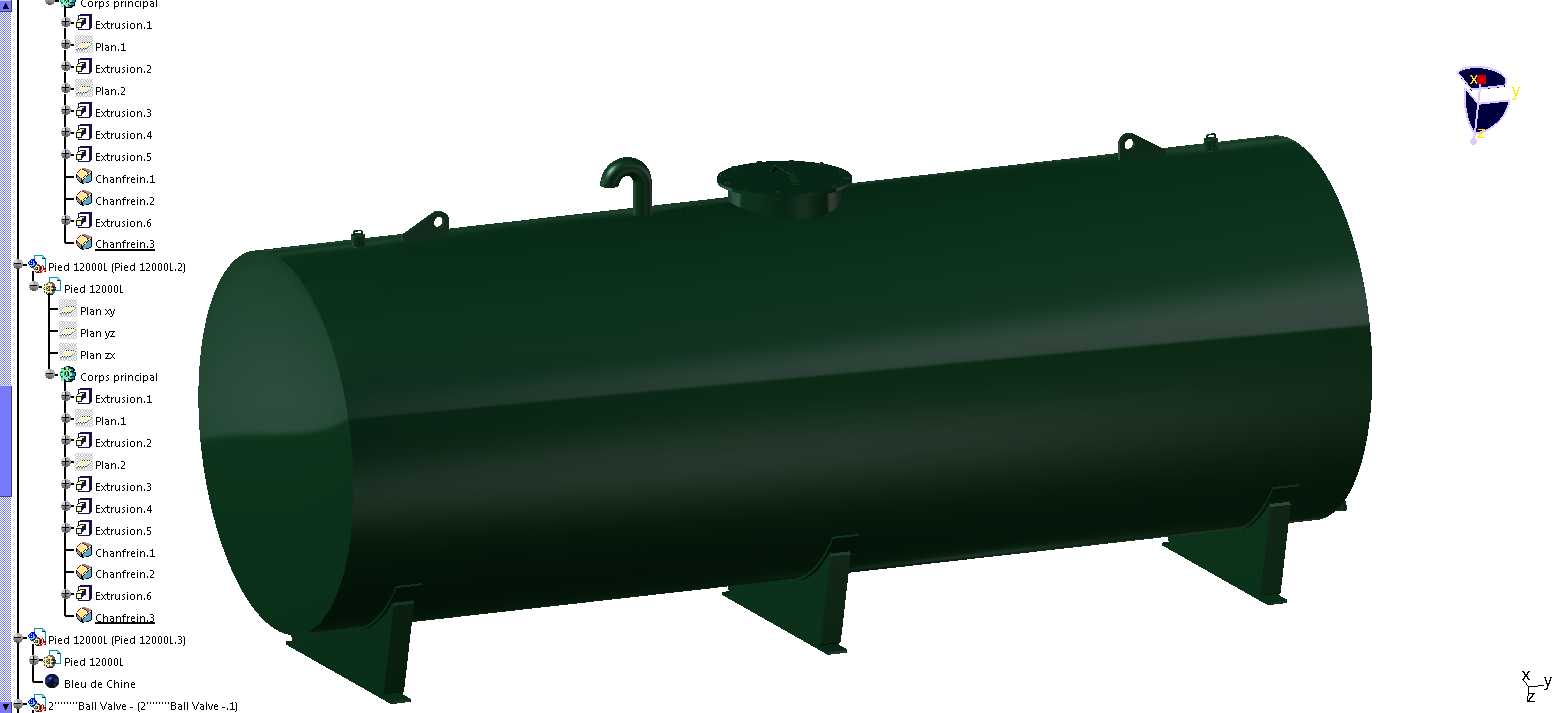

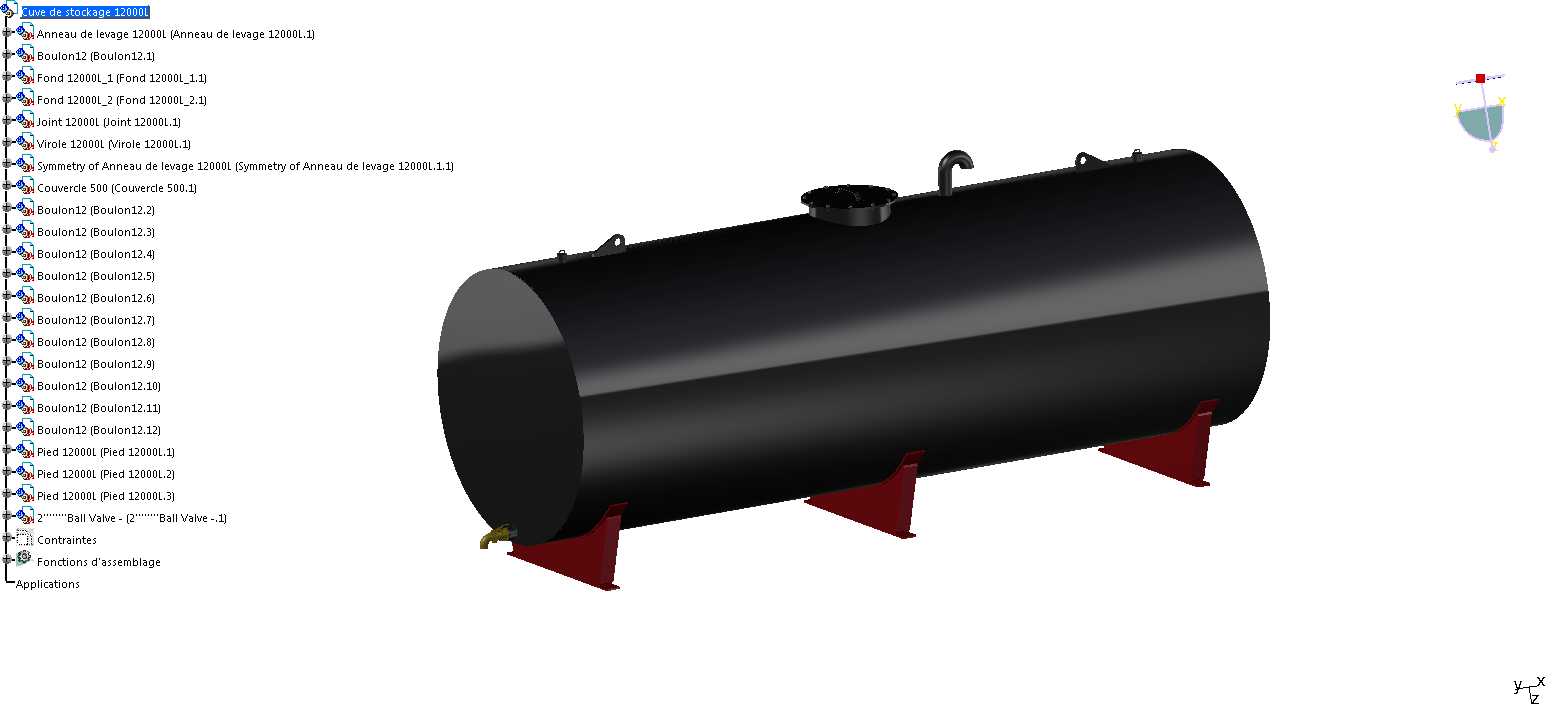

　　建模过程中对筒体焊缝位置做了简化处理，所有接口的法兰尺寸都匹配通用管路标准，方便后期对接加注管路、输出管路、液位检测装置。整体外形做了圆角过渡处理，没有尖锐棱角，减少现场作业的磕碰风险，罐体外部的支撑件高度经过反复调整，既保证底部排液阀有足够的操作空间，又不会让整体重心过高影响稳定性。这类罐体在实际使用中还可根据存储介质的特性调整内壁防腐涂层、壁厚参数，该结构模型可直接作为同容积储罐设计的参考模板，减少前期结构选型、尺寸核算的重复工作量，适配不同行业的储液需求。
