4500升立式储油罐体结构设计

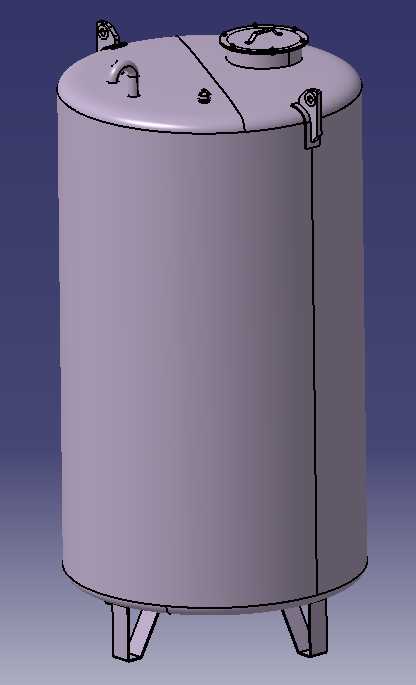

　　在工业油料储运、车间液压站供油、中小型加工厂区燃油中转的场景里，这类立式圆柱形储油罐体是应用频次极高的静设备，区别于大容量立式拱顶罐，4500升的容积量级刚好适配中小型生产单元的固定储油需求，既不会因容积过大造成油料长期静置沉淀变质，也不会因容积过小需要频繁补料增加运维工作量。罐体整体采用等直径圆柱壳结构设计，底部设置三个均布的支腿支撑，支腿与罐底采用焊接连接，支腿下端预留安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面上，安装时需要保证罐顶水平度偏差不超过千分之三，避免罐内液位检测出现误差，同时防止人孔开启时密封面受力不均造成渗漏。罐顶的结构设计做了功能分区，一块为固定焊接的封板，另一块设置了快开式人孔，

　　人孔采用带压紧锁扣的密封结构，无需额外工具即可快速开启，方便检修人员进入罐内清理沉积油泥、检查内壁腐蚀情况，人孔旁设置了带防护盖的注油口，注油口内置过滤网，可拦截加注油料时带入的固体杂质，避免杂质进入下游供油管路造成阀件卡涩。罐顶还对称布置了两个吊耳，吊耳采用加厚钢板弯折焊接成型，可直接穿入吊索完成罐体的吊装转运，吊装时需要保证两根吊索受力均匀，避免罐体起吊后出现倾斜磕碰。罐壁靠近底部的位置预留了清洗排污口，日常运维时可通过该口排空罐底积存的污油与杂质，排污口采用法兰连接结构，可直接对接排污管路将废油导流至指定收集容器，避免现场油污污染。罐体的壁厚设计根据储液密度、安装区域的风压雪压荷载做了校核，

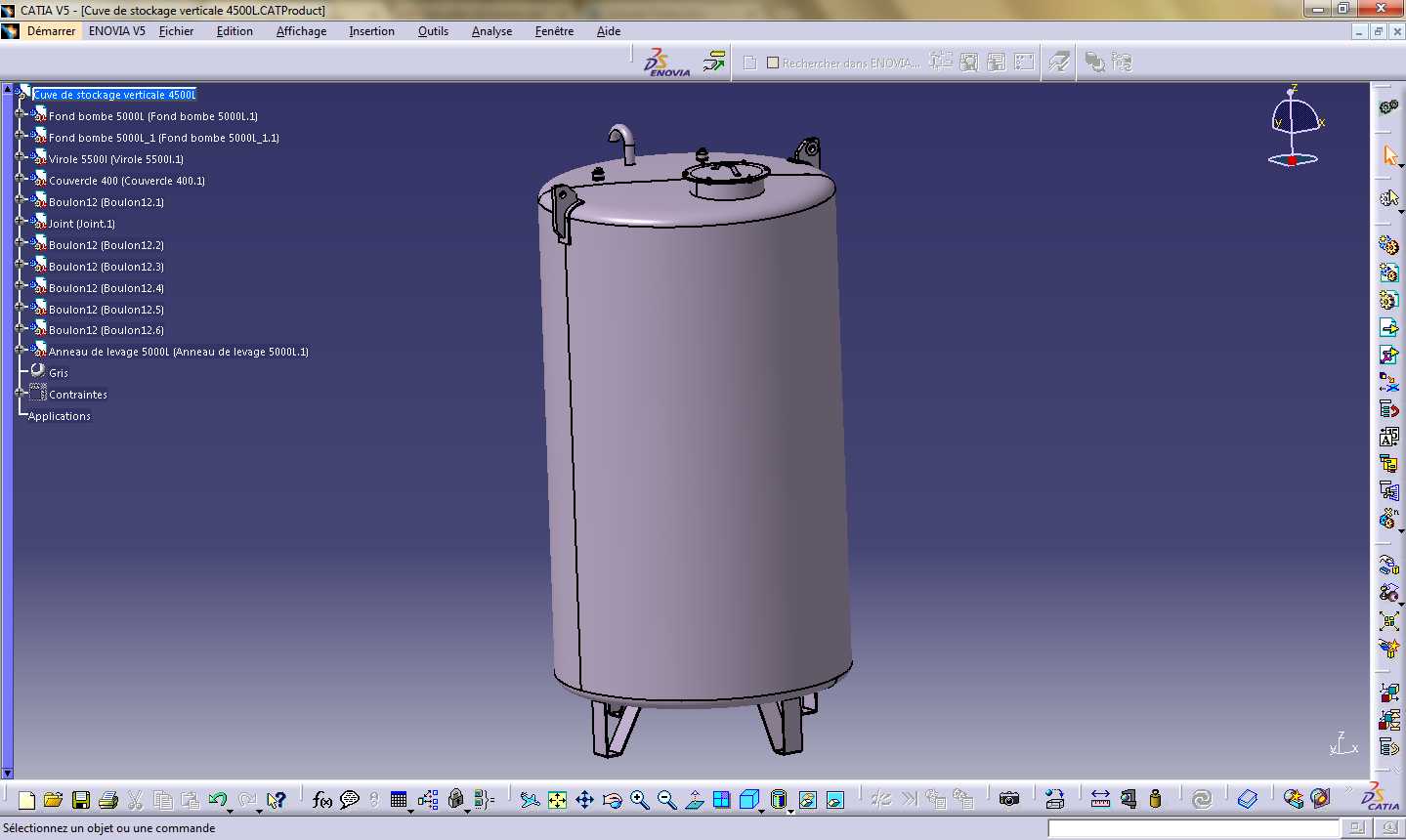

　　正常使用工况下可承受油料静压力与外部环境荷载，不会出现鼓胀或凹陷变形，罐体外壁预留了液位计、温度传感器的安装接口，可根据实际使用需求加装监测附件，实现储油状态的实时监控。这类罐体的三维建模过程中，需要重点关注各管口的方位角匹配，避免现场安装时出现管路对接错位，同时要保证支腿的安装平面共面，防止罐体就位后出现支腿悬空受力不均的问题，焊接结构处需要做倒角处理，避免应力集中造成长期使用后焊缝开裂。
