带安装孔U型导向槽结构件

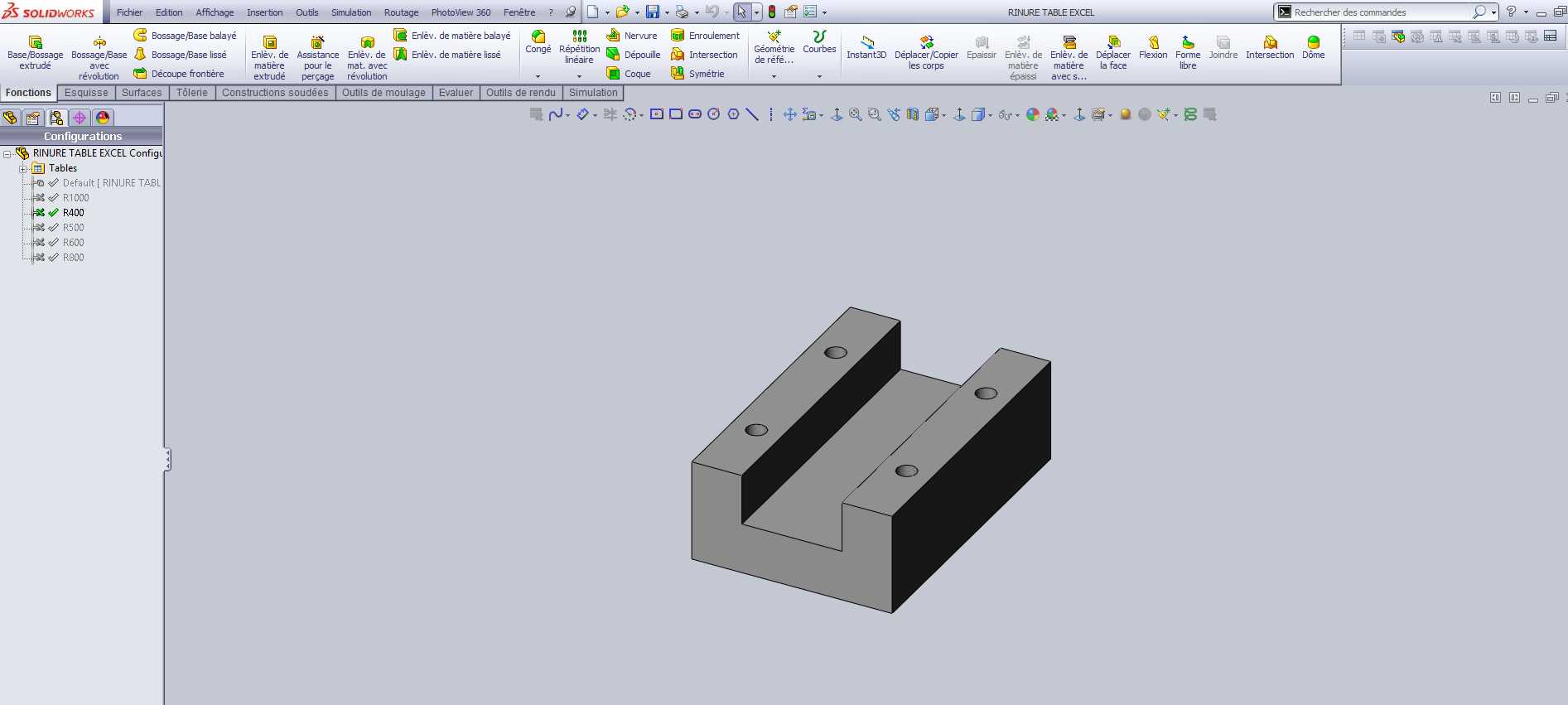

　　这类U型带安装孔的槽型构件，在自动化输送线、工装夹具定位工位、直线运动导向单元中应用十分广泛，日常设备调试中经常会遇到需要对直线运动部件做侧向限位、滑动导向的场景，这类构件就是为这类场景设计的基础结构件。从结构来看，构件整体为凹型截面，两侧立板对称分布四个沉头安装孔，孔位沿槽体长度方向对称排布，安装时可通过内六角螺栓直接将构件固定在设备安装基板上，沉头设计可保证螺栓头部不突出构件表面，避免与滑动经过的工件产生运动干涉。中间的通槽为核心工作区域，槽宽尺寸根据配套滑动件的外形做公差匹配，设计时槽体内侧壁的表面粗糙度需要控制在合理范围，既要保证滑动件移动顺畅无卡滞，也要避免间隙过大导致滑动过程中出现晃动偏移，影响工位定位精度。

　　设计这类构件时，首先要确认配套滑动件的运动行程，槽体的有效长度需要覆盖滑动件的全行程，两端预留出足够的安全余量，防止滑动件超程脱出；其次要核算安装孔的孔距与安装基板的预装孔位完全匹配，孔位公差控制在±0.1mm范围内，避免安装时出现孔位错位无法装配的问题；另外槽体的深度需要根据滑动件的嵌入深度确定，保证滑动件在槽内运动时不会出现侧向倾覆，两侧立板的厚度要满足受力要求，当滑动件施加侧向载荷时，立板不会出现形变导致槽宽变化，影响导向精度。从安装边界来看，构件底部为全平面贴合设计，安装时需要保证安装基板的对应位置平面度达标，避免锁紧螺栓后构件出现翘曲，导致槽体内侧壁平行度超差；四个安装孔的沉头深度需要根据所选螺栓的头部高度设计，

　　保证锁紧后螺栓头部完全沉入沉孔内，不会突出上表面。这类构件常作为直线导轨的低成本替代方案，在低速、轻载的直线运动场景中使用，相比标准直线导轨成本更低，安装维护更简单，对安装面的加工精度要求也更低，适合在非标自动化设备的简易导向工位、物料分拣线的侧边导向、工装夹具的工件定位槽等场景使用，实际生产中可根据具体的载荷、行程、配合件尺寸调整槽宽、槽深、孔位及整体外形尺寸，适配不同的设备安装需求。
