天圆地方异形变径导流连接导管

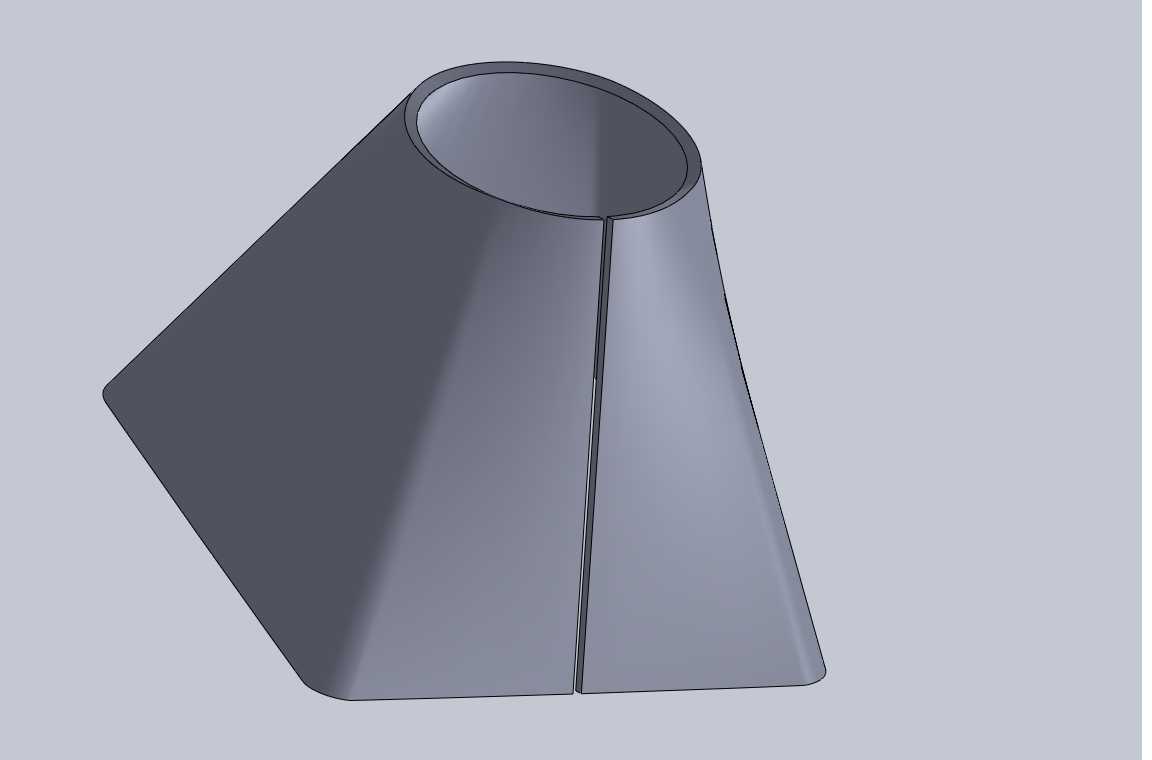

　　这类异形变径导管常见于通风除尘、物料气力输送、流体管路转接的工况场景，主要解决圆形管路与矩形截面设备接口不对接的导流问题，避免管路直角转接带来的流道突变、压损激增、物料沉积卡滞等实际工程问题。从结构设计来看，该构件上端为标准圆形接口，可直接对接同规格圆形风管、圆管出料口，下端为带直边的斜切矩形截面，能够贴合设备侧部的倾斜安装面，无需额外制作转接法兰或异形拼接段，减少现场安装的焊接、打磨工作量。设计过程中需要重点考量流道的顺滑过渡，整个侧壁采用连续曲面放样成型，没有突兀的折角或台阶，气流或粉状物料通过时不会在拐角处形成涡流，对于含尘气流输送场景，能有效降低管壁局部磨损速率，延长管路整体使用寿命。安装边界方面，

　　上端圆形接口的同轴度公差需要控制在合理范围，对接时可配合卡箍或焊接法兰实现密封，下端矩形边的平面度需要满足贴合安装面的要求，斜切角度完全匹配设备侧壁的倾斜角度，安装后不会出现额外的应力集中，避免管路长期运行受振动影响出现焊缝开裂的问题。不同于标准等径管件，这类异形导管需要根据现场接口的实际尺寸做放样建模，建模过程中需要反复校验曲面的光顺度，确保展开后的钣金下料尺寸精准，折弯拼接后不会出现错边、缝隙过大的问题，对于需要做内壁抛光的卫生级输送场景，顺滑的曲面也能减少清洁死角，避免物料残留滋生细菌。在实际设备配套中，这类导管常作为除尘设备吸风口、粮食加工设备出料口、化工管路转接段的核心连接件，相比多段标准管件拼接的方案，

　　一体化的变径结构流阻更低，安装空间占用更小，整体重量也更轻，能够降低管路支架的承重负载。建模时需要注意上下接口的壁厚保持一致，拼接焊缝位置设置在应力最小的直边侧，避免焊缝处于流道冲刷最严重的区域，同时下端的安装边可根据实际需求预留螺栓孔位，方便现场直接通过紧固件固定，无需现场二次开孔作业。
