多叶片螺旋结构通风叶轮三维设计

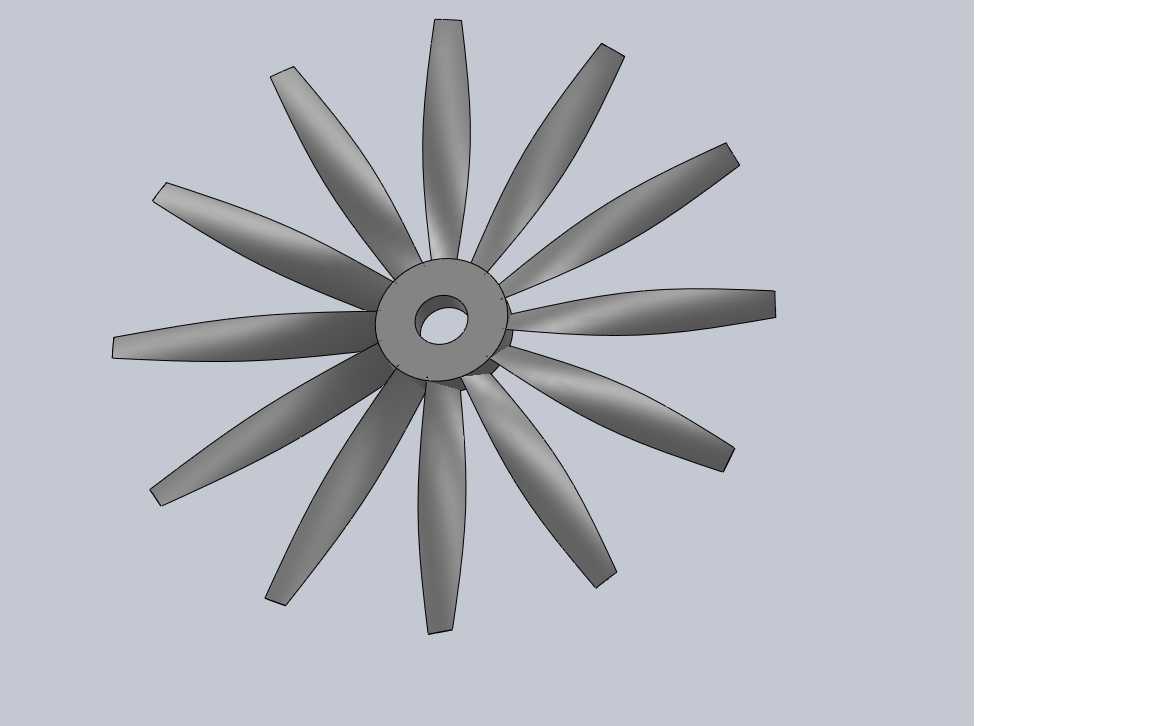

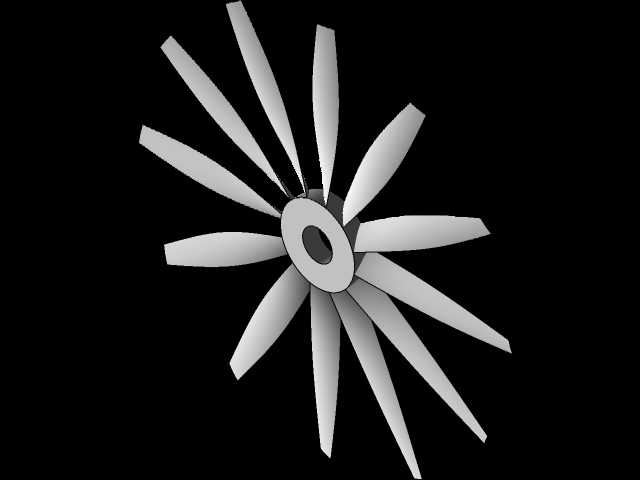

　　这类多叶片螺旋叶轮主要应用在低压通风散热场景，常见于工业设备机柜散热、小型风冷系统、农用风送设备的送风端，也可适配部分除尘设备的前置气流引导段，核心作用是通过旋转带动周边空气形成定向流动，完成热量交换或者介质输送。从结构设计来看，中心轮毂采用带通孔的圆柱结构，通孔尺寸匹配常规的电机输出轴径，安装时可通过键槽或者顶丝完成周向与轴向固定，轮毂的厚度经过受力校核，能够承受叶片旋转时传递的扭矩，避免高速运转下轮毂开裂的问题。叶片采用螺旋扭曲构型，每个叶片的翼型截面从根部到叶尖有连续的扭转角变化，根部截面厚度更大，用来抵消旋转时根部承受的最大弯曲应力，叶尖位置做了收薄处理，降低旋转过程中的风阻与气流涡流损耗，14片叶片沿轮毂周向均匀分布，

　　相邻叶片的夹角保持一致，保证旋转时的动平衡性能，减少运转时的振动与噪音。设计过程中首先确定了叶轮的整体外径边界，适配常规的通风风道安装尺寸，轮毂外径与整体叶轮外径的比例控制在合理区间，既保证叶片有足够的做功长度，也避免轮毂占比过大导致的有效送风面积不足。叶片的螺旋升角经过多轮调整，兼顾送风压力与风量的平衡，不会出现升角过大导致电机负载过高，或者升角过小送风效率不足的问题。叶片与轮毂的连接位置做了圆弧过渡处理，消除应力集中点，提升整体结构的抗疲劳强度，适配长时间连续运转的工况。实际选型时需要注意，该叶轮的安装轴向长度要匹配风道的预留空间，中心孔的公差要与配合的电机轴公差匹配，保证装配同轴度，避免运转时出现偏摆。

　　这类叶轮的动平衡等级需要达到G6.3以上，才能满足常规工业设备的运转要求，设计建模时每个叶片的曲面曲率保持一致，重量偏差控制在极小范围内，减少后续动平衡校正的工作量。叶片的表面光滑度也会影响送风效率，建模时曲面做了连续曲率处理，避免出现凹凸不平的面导致气流紊流，降低送风时的能量损耗。
