坝用水轮机组涡轮转轮结构设计

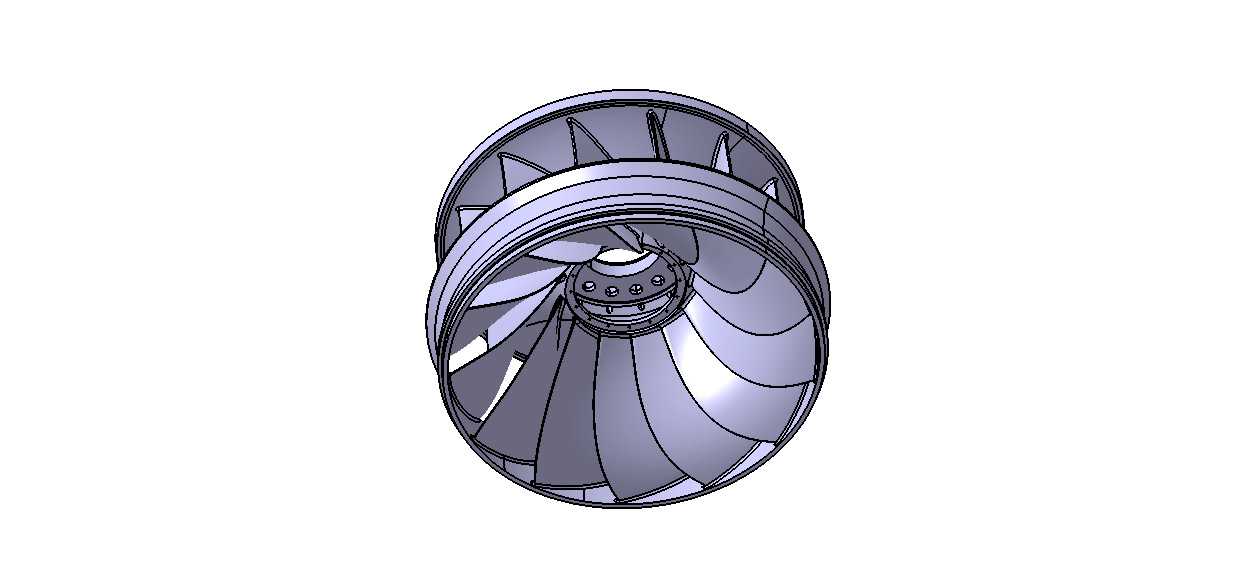

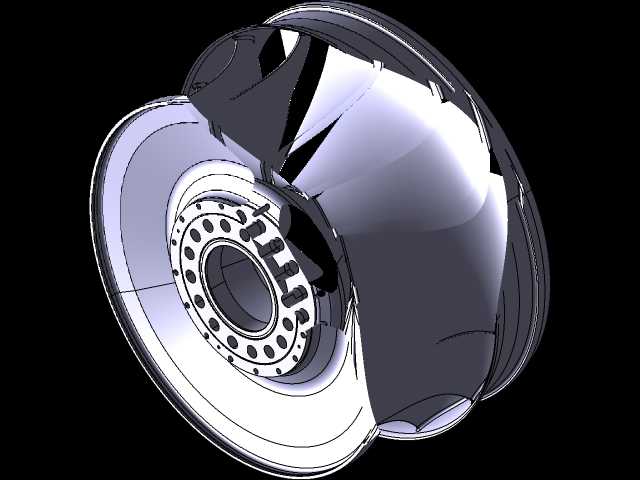

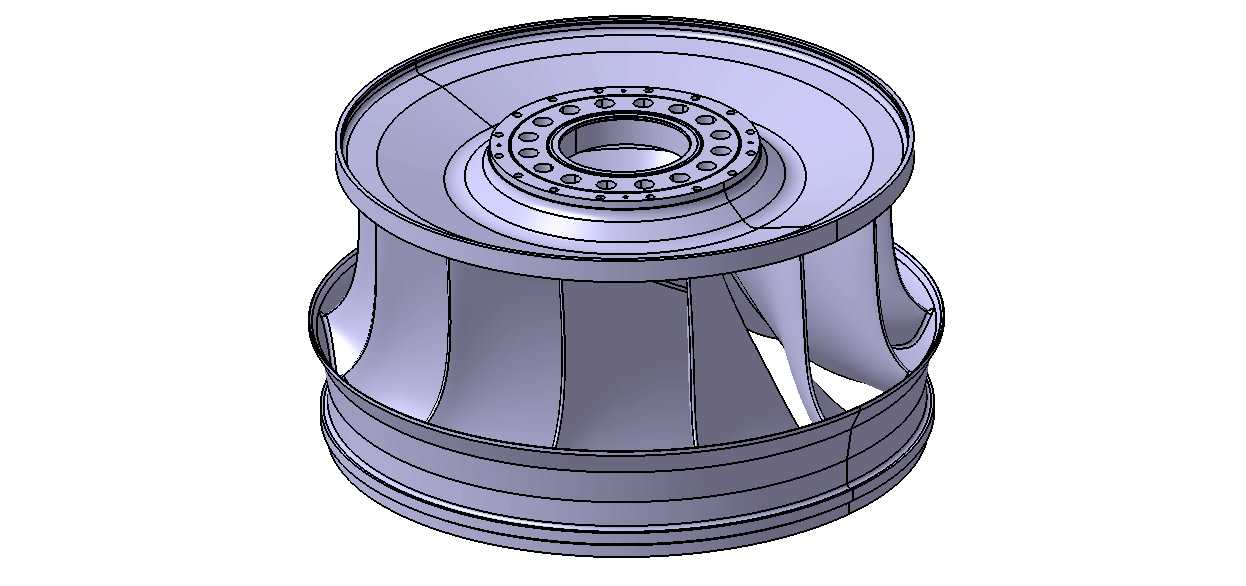

　　作为水电站核心过流做功部件，涡轮转轮直接决定了水能向机械能转换的效率，也是整个水轮机组检修周期内最容易受空蚀、泥沙磨损影响的核心构件，这类转轮的三维结构设计，需要同时兼顾水力性能、结构强度、安装适配性多维度的工程要求。从结构布局来看，该转轮采用混流式结构设计，上端面设置带均布螺栓孔的法兰连接端，用于和水轮机主轴的法兰端面配合定位，所有连接孔的位置度公差需要严格控制在0.02mm以内，避免安装后出现主轴与转轮不同心引发的运行振动问题。转轮的上冠与下环之间布置扭曲型叶片，叶片的型线完全按照水力流道仿真结果优化，进水边角度匹配导叶出口的水流方向，减少水流撞击损失，出水边的型线顺滑过渡，降低出口涡流带来的能量损耗，叶片与上冠、

　　下环的连接位置采用大圆角过渡结构，避免应力集中，同时减少局部空蚀的产生概率。在实际电站运行场景中，水流从导叶流出后以特定角度冲击转轮叶片，推动转轮整体绕主轴旋转，将水流的压能与动能转化为转轮的旋转机械能，再通过主轴传递给发电机完成发电过程，这类转轮的外形尺寸需要匹配对应机型的蜗壳、尾水管流道尺寸，安装时需要保证转轮下环与底环之间的密封间隙均匀，间隙偏差过大会导致漏水量增加，降低机组整体效率。设计过程中需要重点校核叶片在额定水头、最大水头工况下的结构强度，尤其是飞逸转速下的应力分布，避免叶片出现共振或者结构变形，同时要考虑长期过流时泥沙磨损对叶片型线的破坏，在易磨损区域预留足够的补强厚度。

　　转轮的中心通孔用于穿过主轴的中心操作油管或者补气管道，法兰端面上的密封槽结构需要和主轴端的密封件配合，防止压力水从连接面渗漏进入主轴密封区域。整个转轮的装配需要在厂内完成静平衡、动平衡校验，残余不平衡量需要控制在规范要求范围内，避免运行时出现过大的摆度，影响机组轴承的使用寿命。针对不同水头的电站，转轮的叶片数、叶片包角、进出口直径都会做对应调整，低水头电站的转轮直径更大、叶片数更少，高水头电站的转轮直径更小、叶片数更多，结构强度冗余也会相应提升。
