双座轻型螺旋桨通航飞机结构设计

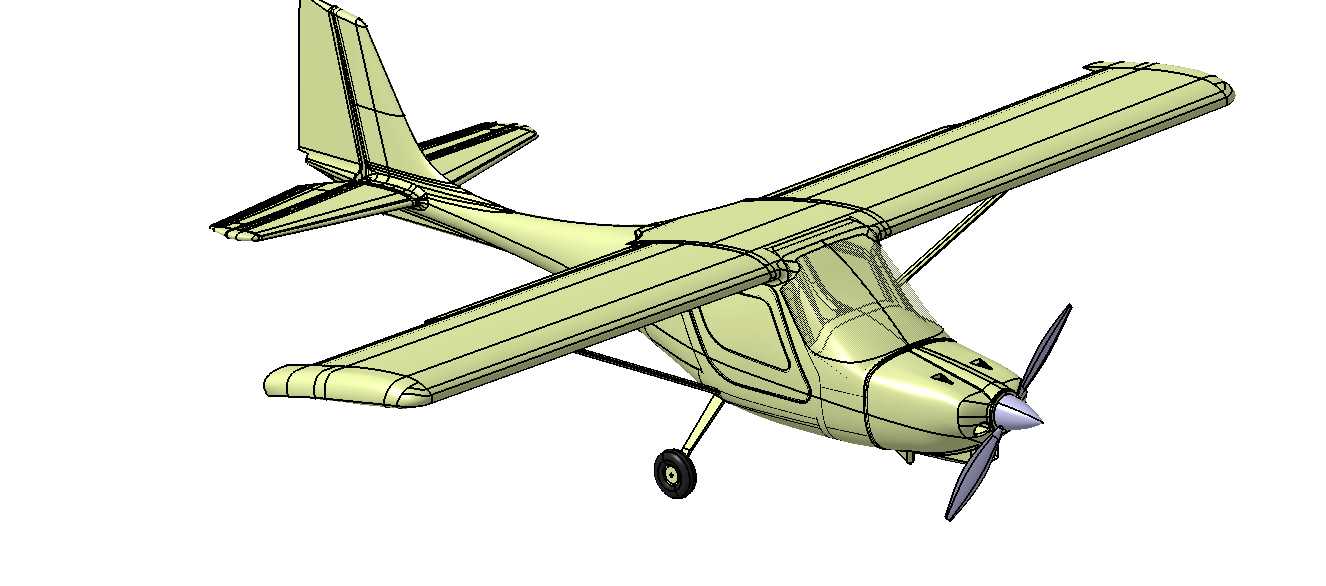

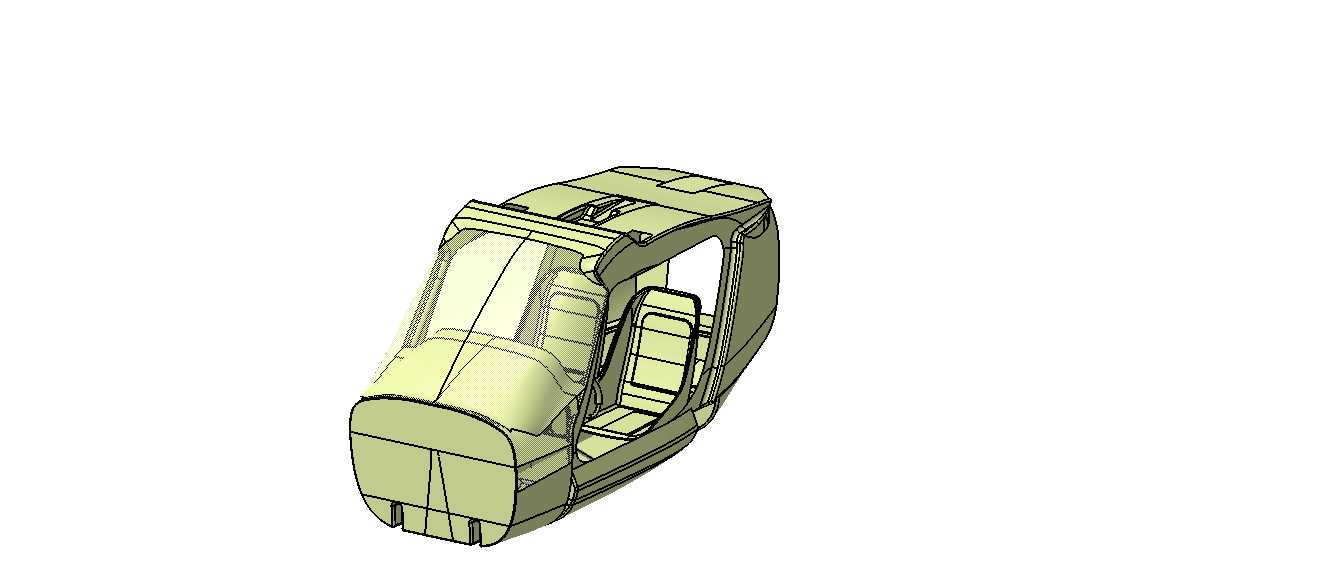

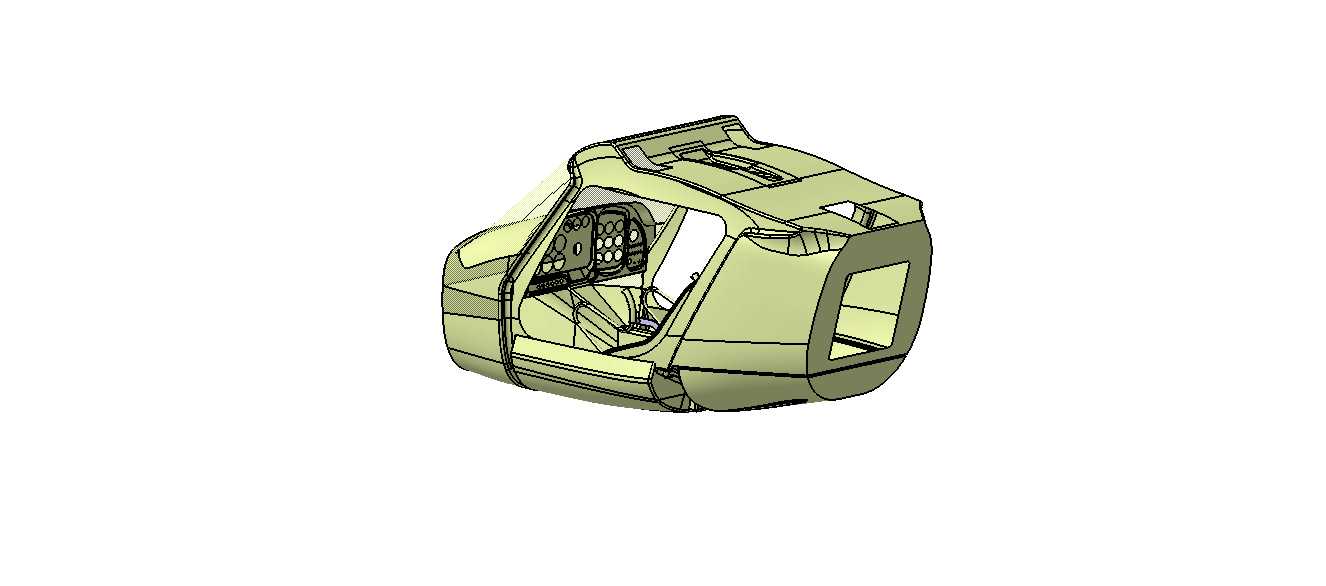

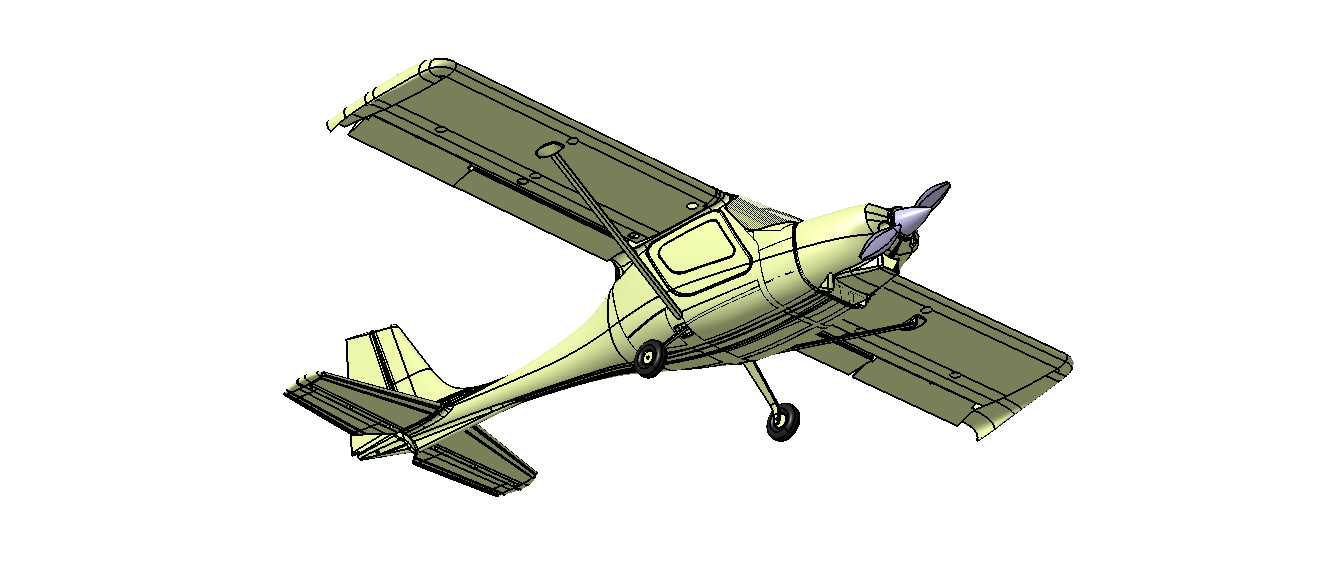

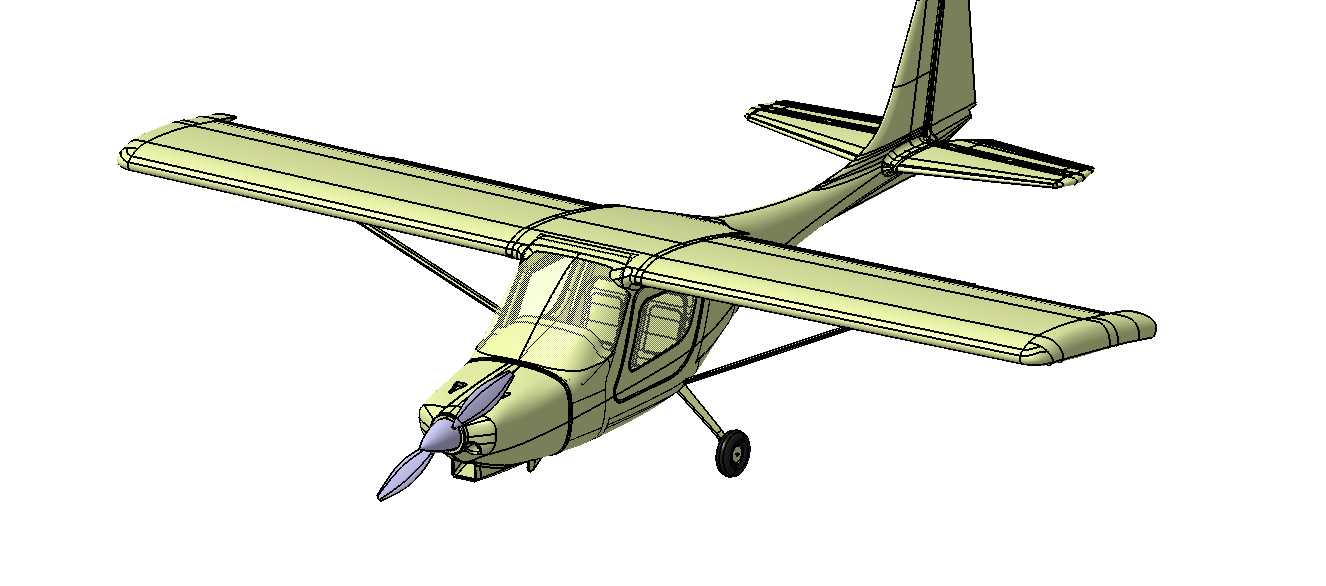

这款双座固定翼螺旋桨飞行器的三维结构设计，主要面向通用航空领域的飞行训练、低空观光、私人飞行等场景，整体结构围绕低空低速飞行的稳定性、易操控性展开设计，适配通用航空作业的实际使用需求。从结构布局来看，采用上单翼常规布局，机翼布置在机身顶部，能够为机身下部留出充足的操作空间，同时降低飞行过程中地面效应对起降阶段的干扰，提升低空飞行的稳定性，适合飞行学员的初级训练场景，也能满足低空观光时的开阔视野需求。机身采用流线型半硬壳结构设计，整体曲面过渡平滑，在保证结构强度的前提下尽可能降低飞行阻力，双座座舱采用并列式布局，方便飞行教学过程中教员与学员的操作交互，座舱框架的结构预留了透明风挡与侧窗的安装边界，能够为驾乘人员提供良好的前方与侧方视野。动力端前置布置活塞式螺旋桨动力系统，螺旋桨采用两叶设计，匹配低速飞行时的推进效率，前起落架采用后三点式起落架布局，尾轮与两个主起落架形成稳定的三点支撑结构，主起落架的安装位置靠近机身重心投影点，能够在简易跑道起降时吸收着陆冲击，降低对起降场地的平整度要求，适配通用航空作业中多样化的起降场景。机翼部分采用整体式翼型设计，翼面的曲面弧度经过低速气动优化，在低速飞行状态下能够提供充足的升力，降低失速速度，提升飞行安全性，机翼与机身的连接结构预留了标准的装配接口，在装配设计环境中可完成机翼、机身、尾翼、起落架、动力系统的分模块装配校验，各部件的安装边界经过精准匹配，避免装配过程中出现结构干涉。尾翼部分采用常规平尾加垂尾的布局，平尾提供纵向飞行稳定性，垂尾搭配方向舵提供航向稳定性，各操纵面的铰接位置预留了传动机构的安装空间，能够适配机械操纵系统的布置需求。整体结构的尺寸设计严格遵循轻型通用飞机的设计规范，机身长度、翼展、机高的参数匹配双座轻型飞机的起降与停放要求，能够在通用机场的标准停机位完成停放，地面牵引移动时的转弯半径也适配通用机场的地面滑行道设计要求。
