铣削螺纹加工用夹紧工装夹具结构

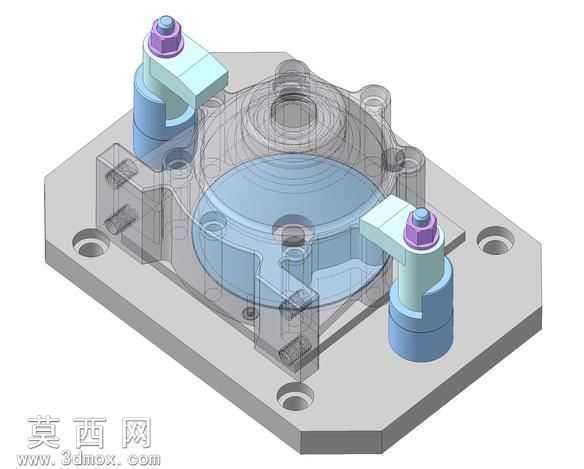

该模型为面向金属铣削与螺纹铣削工序设计的专用夹紧工装，整体采用三维参数化建模完成，通过装配约束完整还原了工装各部件的配合关系，渲染阶段对不同功能部件赋予了差异化材质：底座采用灰铸铁哑光材质，模拟实际工装的铸铁基座质感，表面做了细微的磨砂纹理处理，还原铸造基座的表面特征；夹紧立柱与压臂采用45号钢调质后的金属质感，表面带有轻微的机加工纹理，紧固件部分做了镀锌彩钝的材质效果，区分不同零件的表面处理工艺，透明工件部分采用半透明PC材质渲染，清晰展示内部腔体结构与夹具定位面的贴合关系。结构设计上，工装采用方形带安装孔的基座作为承载主体，基座上预留了螺栓安装沉孔，可直接固定在机床工作台上；定位结构围绕待加工壳体类工件的外形轮廓设计，设置了两处侧向定位挡块，限制工件的水平方向自由度，同时搭配两组螺旋压紧机构，每组压紧机构由支撑立柱、回转压臂、锁紧螺母组成，压臂可绕立柱回转，方便工件上下料，锁紧螺母采用滚花设计，既可以手动预紧也可配合扳手施加夹紧力，压紧点选择在工件刚性较好的凸缘位置，避免装夹变形。设计思路围绕铣削与螺纹铣削的加工需求展开，首先保证装夹后工件待加工的孔位、端面完全暴露在刀具行程范围内，无夹具干涉；其次采用两点对称压紧的方式，保证夹紧力均匀分布，避免加工过程中工件受切削力产生位移或振动；定位结构采用一面两销的衍生设计，基座平面作为主要定位面，侧向挡块限制转动与平移，重复定位精度可满足铣削加工的公差要求；整体结构兼顾了装夹效率与装夹刚性，压臂的回转设计无需完全拆卸螺母即可完成工件装卸，缩短辅助工时，支撑立柱的高度可根据工件厚度做适配调整，具备一定的通用性，适合中小批量壳体类零件的铣面、镗孔、螺纹铣削等工序的装夹使用。
