高压柱塞式往复泵三维结构设计

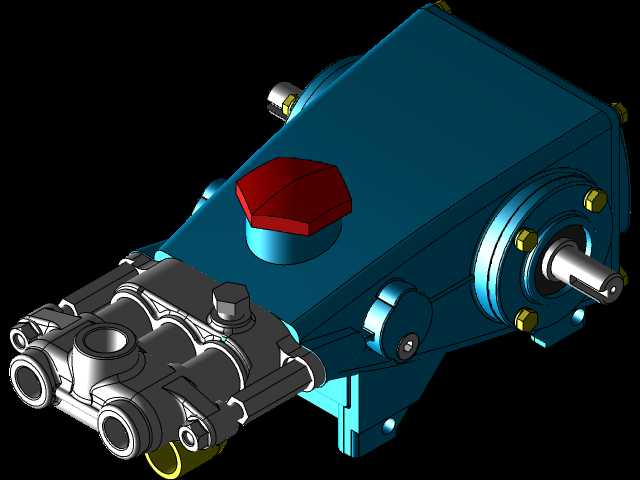

　　这款高压柱塞式往复泵的三维结构完整还原了设备从动力输入到流体增压输出的全链路构造，在民用清洗、农业植保、小型工业流体增压场景中有着广泛的适配空间。从结构布局来看，模型将动力输入轴设置在箱体侧端，输入轴通过内置的曲柄连杆机构将旋转运动转化为柱塞的直线往复运动，这一传动结构完全封闭在铸铝材质的箱体内，箱体顶部设置的带密封结构的注油口，既可以为内部传动副补充润滑油脂，也能通过密封结构避免设备运行过程中润滑油泄漏、外界粉尘进入传动腔。液力端采用三柱塞并列布局，进水口与出水口采用同轴侧置的接口设计，接口处预留了标准管螺纹的安装位，能够直接对接常规的流体管路，无需额外设计转接结构。在安装边界的设计上，箱体底部设置了四个带安装孔的固定支脚，

　　支脚的安装孔位间距经过匹配校核，能够适配多数小型设备机架的安装梁间距，输入轴的伸出长度与轴径尺寸也匹配常规的联轴器、带轮安装尺寸，选型时无需额外调整动力端的连接结构。设计过程中针对柱塞密封部位做了独立的腔体分隔，将液力端的过流区域与动力端的润滑区域完全隔离，避免输送的流体渗入润滑油腔造成润滑失效，同时也能防止润滑油混入输送流体造成介质污染。箱体侧面设置的多个工艺堵头，分别对应传动腔的油位观察、润滑油排放、内部传动件的装配定位需求，日常维护时无需完全拆解箱体即可完成换油、内部间隙检查等操作。从外形尺寸来看，整体结构紧凑，液力端与动力端的衔接部位做了圆弧过渡处理，既减少了箱体铸造时的应力集中问题，也能缩小设备整体的占用空间，

　　在移动类清洗设备、车载植保喷雾设备这类对安装空间有严格限制的场景中，能够很好地适配机架的布局要求。每个柱塞的密封组件都采用了独立的压盖固定结构，当密封件出现磨损时，只需拆解对应柱塞的压盖即可更换密封件，无需将整个液力端从箱体上拆除，大幅降低了后期维护的操作难度。
