单螺杆输送泵及配套管路集成结构

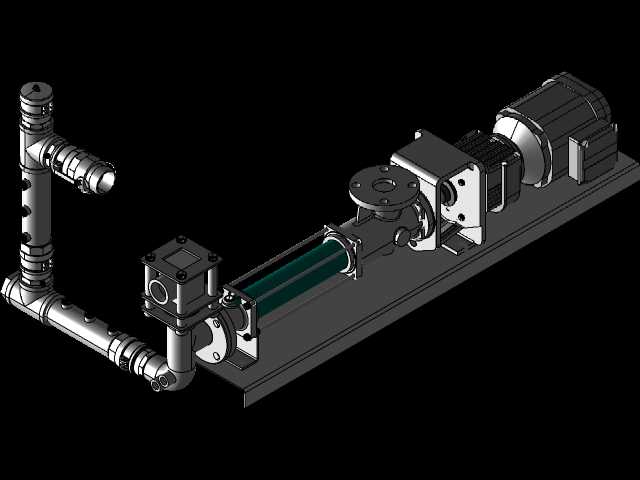

　　该套集成结构核心为单螺杆容积式输送泵，配套进出口管路、连接法兰、安装底座与驱动电机单元，可直接对接工业生产中的流体输送工位，适配高粘度介质、含固体颗粒浆料的平稳输送需求，在食品加工、市政污泥处理、化工浆料输送、油田采出液输送场景中均有广泛应用，相比离心泵具备输送流量稳定、无脉动、自吸能力强的特性，可处理常规离心泵无法输送的高粘度、易剪切敏感介质。从结构设计逻辑来看，整套模型将驱动电机、减速连接段、螺杆泵定子转子腔、进出口管路集成在同一焊接安装底座上，底座预留了标准地脚安装孔位，安装时可直接通过膨胀螺栓固定在混凝土设备基础或者钢构平台上，无需额外搭建支撑机架，减少现场安装的对齐调试工作量。进出口管路采用侧进侧出的布管方式，

　　入口端配置了90度转向弯头与快装法兰接口，可直接对接现场来料管路，出口端设置了异径连接段，匹配不同管径的下游输送管道，管路转角处做了圆弧过渡处理，避免介质输送过程中出现积料死角，降低残留介质变质堵塞管路的风险。驱动端采用标准卧式电机通过联轴器与泵体转子直连，连接段设置了独立的轴承支撑座，可承受螺杆运转过程中产生的径向与轴向载荷，避免电机轴承承受额外负载，延长驱动单元的使用寿命。泵体的定子采用弹性衬套结构，与金属转子形成连续密封的腔室，运转时腔室沿轴向连续推移实现介质输送，运转过程中对介质的剪切作用极小，不会破坏输送介质的分子结构，适合输送对剪切敏感的聚合物溶液、食品酱料类介质。从安装边界来看，整套结构的重心沿底座长度方向居中分布，

　　地脚孔的间距按照通用工业泵安装规范设计，可直接替换同参数规格的现有螺杆泵设备，无需改动现场基础尺寸；设备的检修空间预留充足，拆卸定子端盖、更换密封件时无需拆除进出口管路与驱动电机，可大幅缩短现场维护的停机时间。管路接口的法兰尺寸符合通用管路连接标准，对接时无需额外加工转换接头，减少现场安装的配件成本。
