安德森SBS50双极直流电源连接器设计

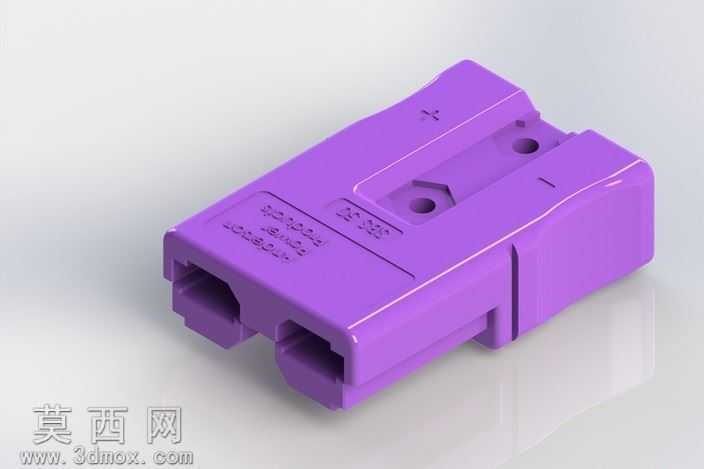

本作品为安德森SBS50双极点直流电源连接器的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段优先还原产品的实际装配与功能结构，首先绘制连接器主体的外轮廓草图，通过拉伸、切除等基础特征构建塑件的主体基体，精准还原外壳上的正负极标识凸台、安装定位孔位以及前端双极插接口的型腔结构，针对外壳表面的品牌标识刻印特征，采用包覆特征完成凹陷文字的建模，保证标识的位置、深度与实物一致。材质与渲染阶段，为模型赋予紫色硬质工程塑料材质，调整材质的粗糙度、反光度参数模拟PPO或PC类连接器常用塑胶的哑光带微光泽的质感，搭建柔和的影棚光照环境，添加地面反射效果，通过多角度渲染呈现产品的立体形态与细节特征，清晰展示外壳的分型线位置、插接口的内部导向结构以及安装孔的沉台设计。结构设计上，该连接器为电动汽车用大电流直流接插件，建模时严格遵循接插件的结构逻辑，外壳采用对称式卡扣拼接结构，内部预留铜排插片的安装腔体，顶部的两个安装孔用于连接器的对位固定，外壳表面的加强筋结构在建模时做了等壁厚处理，符合注塑件的生产工艺要求，正负极标识分别设置在壳体顶面两端，避免接插时出现极性反接的问题。设计过程中重点考量了接插件的使用场景，针对电动汽车大电流传输的需求，壳体结构做了防呆设计，插接口的不对称型腔可避免误插，整体壁厚均匀，无尖锐棱角，所有过渡位置均做圆角处理，既符合注塑成型的工艺要求，也能避免使用过程中出现应力集中导致的壳体开裂问题，模型完成后经过干涉检查，确保各部分结构无重叠、装配关系合理，可直接用于产品结构验证、装配演示以及相关教学场景使用。
