台式不间断电源设备外观结构三维设计

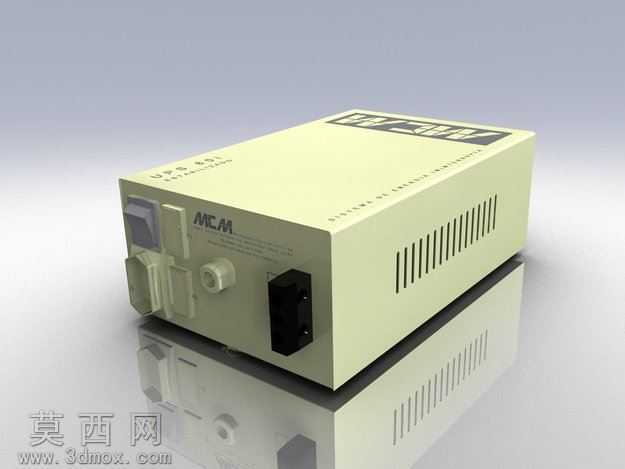

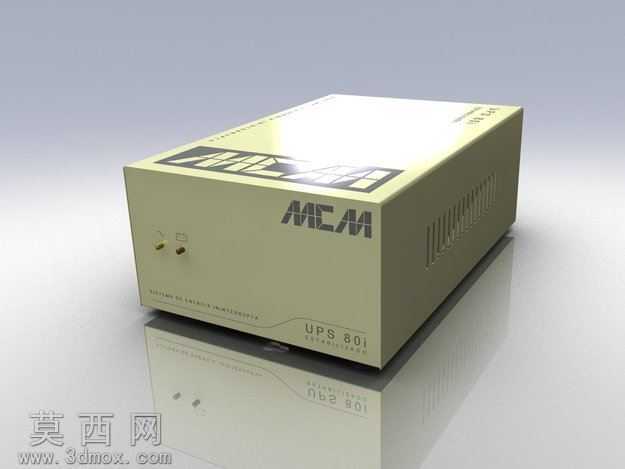

本作品为台式不间断电源（UPS）的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全尺寸比例还原，首先通过实体拉伸、切除等基础特征搭建设备的长方体主体基体，严格遵循常规桌面式UPS的长宽高比例，保证外观尺寸符合民用小型供电设备的常规规格。建模过程中对设备的各个外部结构做了精细化还原：正面区域依次排布电源输出插座模块、功能调节旋钮、状态显示窗口，每个插座的插孔结构、旋钮的防滑纹理、显示窗的凹陷边框都通过细节特征逐一构建，还原真实部件的装配关系；侧面区域设计了规整的散热通风格栅，通过线性阵列特征完成等距排布的长条通风孔，保证散热结构的排布逻辑与真实产品一致，同时还原了侧面的电源输入接口、开关模块的结构形态，接口的卡扣、固定孔位都做了对应建模。材质与渲染阶段，为设备主体外壳赋予哑光米白色工程塑料材质，调整材质的粗糙度参数模拟真实塑料外壳的磨砂质感，避免过度反光带来的失真效果；接口区域的金属触片赋予哑光金属材质，旋钮部分采用半哑光硬质塑料材质，散热格栅的镂空区域做了通透处理，模拟真实壳体的开孔效果。渲染场景采用反光地面搭建展示环境，通过环境光遮蔽效果强化设备的轮廓立体感，调整主光源角度让设备侧面的散热结构、正面的接口细节产生自然的明暗层次，同时在地面生成柔和的设备倒影，提升整体渲染图的真实感。设计思路上围绕民用小型UPS的实用化外观展开，整体造型采用方正简约的长方体结构，无多余的异形凸起，既符合桌面放置的使用场景需求，也便于内部电路板、蓄电池等组件的排布安装；各个功能接口集中布置在设备正面与侧面的易操作区域，散热孔设置在侧面通风效率最高的位置，兼顾外观整洁度与实际使用的功能性，整体模型完整还原了小型台式UPS的外观特征与外部结构关系，可用于产品外观展示、结构教学演示等场景。
