磁流变可变阻尼扭振减振结构设计

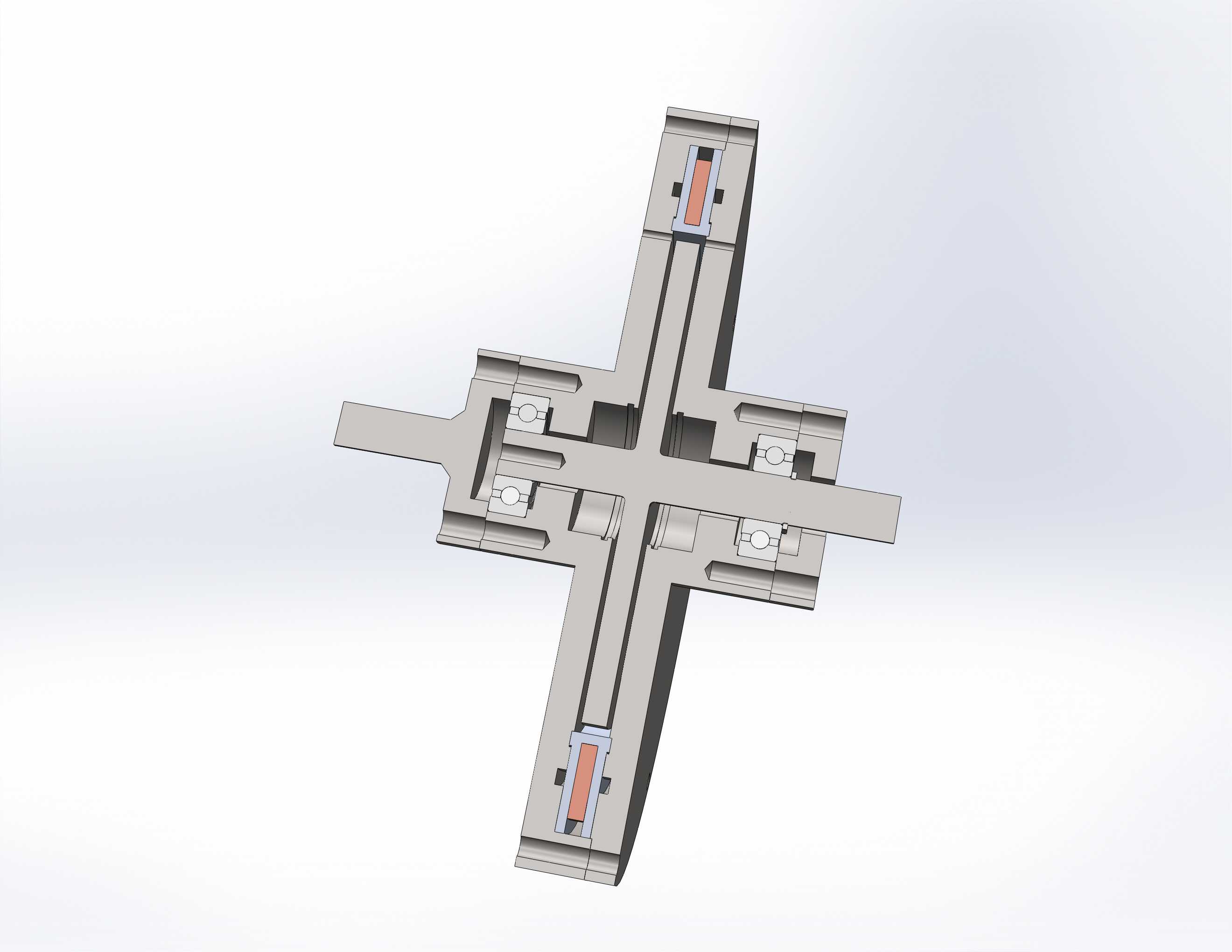

　　在动力传动系统的实际运行场景中，轴系扭转振动是长期影响设备运行稳定性、核心部件疲劳寿命的关键问题，尤其是在负载波动频繁、启停工况多变的传动链路里，传统定阻尼减振结构往往无法适配全工况下的扭振抑制需求，可变阻尼扭振减振结构的设计正是针对这一工程痛点展开。该结构的核心功能是对输入轴与输出轴之间的扭转脉冲作出快速阻尼响应，通过阻尼特性的动态调整，抵消不同频率、不同幅值的扭振冲击，避免扭振在轴系内传递引发的齿轮打齿、轴承疲劳剥落、轴件应力断裂等连锁故障，可广泛适配内燃机动力输出端、工业减速器输入轴、新能源汽车传动链路、精密试验台传动轴等对扭振控制有较高要求的场景。从结构设计逻辑来看，该减振结构采用十字交叉轴系的布局形式，

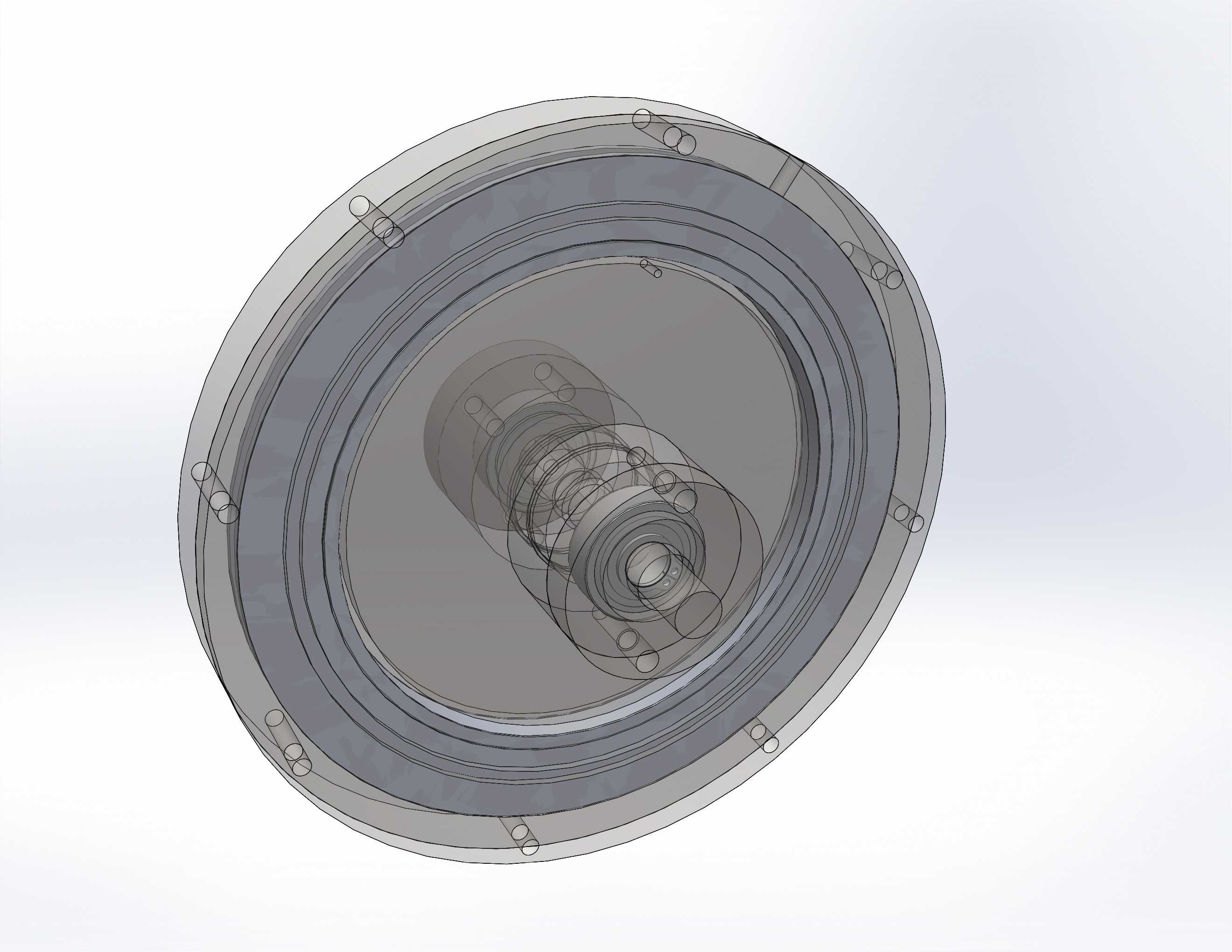

　　中心盘作为阻尼作用的核心承载部件，与外壳之间预留了均匀的环形容腔，用于填充磁流变流体——这类流体的粘度可随外部磁场强度变化实现毫秒级调整，是实现可变阻尼的核心介质。设计时将励磁线圈嵌入中心盘的径向安装槽内，线圈通电后产生的磁场可垂直穿透磁流变流体容腔，通过调整线圈输入电流的大小，就能精准控制磁场强度，进而连续调整磁流变流体的剪切屈服强度，最终实现阻尼系数的宽范围可调，相比传统硅油减振器、橡胶减振器的固定阻尼特性，这种结构可根据轴系实时扭振状态匹配最优阻尼值，在宽转速区间内都能保持理想的减振效果。结构的支撑部分采用对称布置的深沟球轴承，分别承载输入、输出轴段的径向载荷，轴承安装位的同轴度公差控制在0.02mm以内，

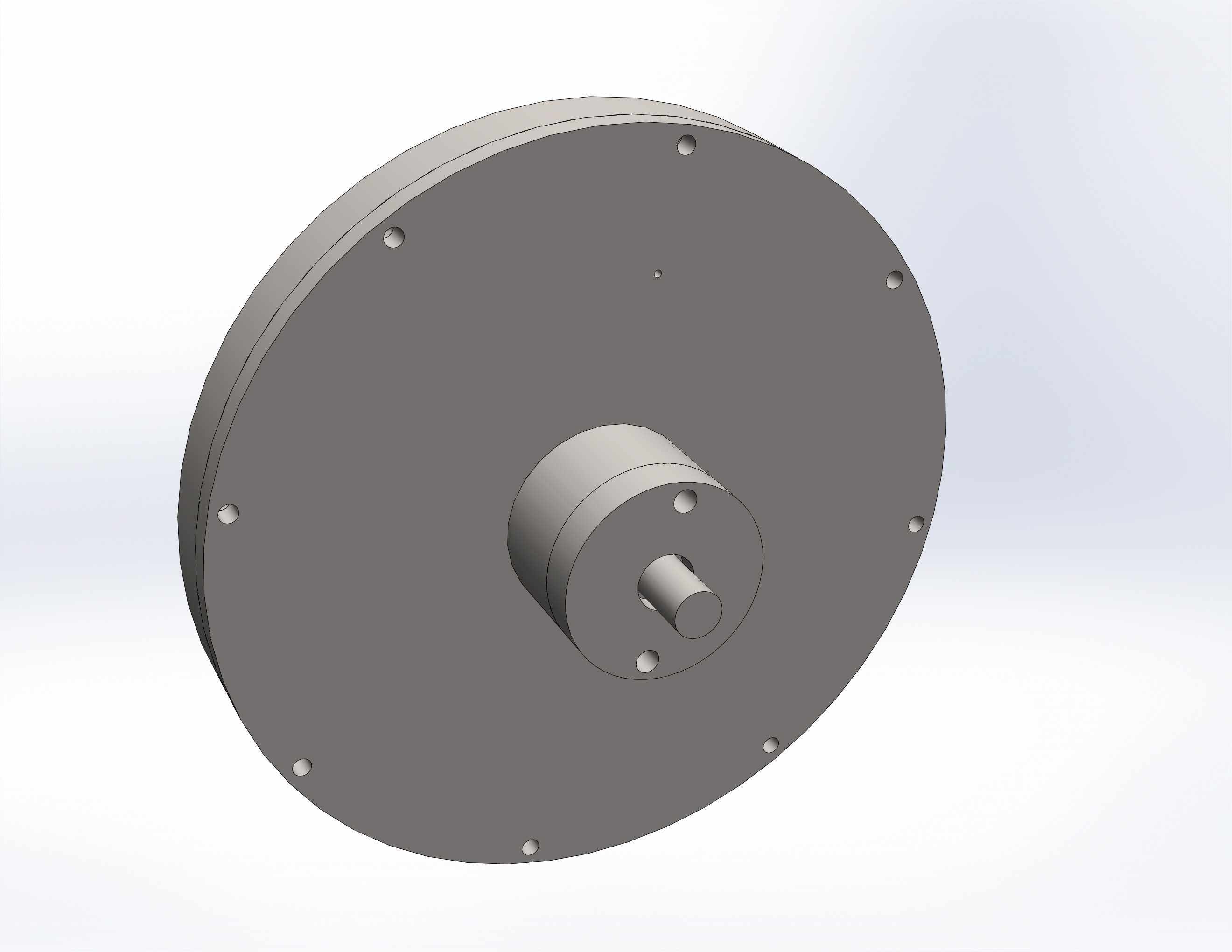

　　既保证轴系转动的顺畅性，也避免偏心带来的附加振动。在安装边界的设计考量上，该减振结构采用轴向对接的安装形式，输入、输出轴端均预留了标准轴径的配合面与键槽，可直接与现有传动系统的轴段进行装配，无需对原有轴系进行大规模改动；外壳的四个径向凸台预留了安装螺栓孔，可根据安装空间需求选择径向固定或者轴向悬臂安装的形式，整体结构的径向最大尺寸控制在适配常规传动舱室安装空间的范围内，轴向长度也充分考虑了现有传动链路的预留安装余量，不会出现装配干涉问题。针对磁流变流体的密封问题，设计时在中心盘与外壳的配合面、轴承外侧位置都设置了多道密封槽，可适配O型密封圈与旋转轴封的组合密封形式，尤其是轴承区域的密封结构，采用了双唇口旋转轴封搭配挡油环的设计，

　　既可以阻止磁流变流体泄漏进入轴承滚道影响轴承寿命，也能避免外部粉尘、水汽进入容腔污染磁流变流体，保证阻尼介质性能的长期稳定。线圈的走线槽沿中心盘的轴向通道布置，出线端设置在结构的非转动端，避免转动过程中出现线缆缠绕的问题，线圈的供电可搭配外置的扭振传感器与控制单元，根据实时采集的轴系扭振频率、幅值信号动态调整电流大小，形成闭环的扭振抑制系统。从结构的受力特性来看，十字交叉的轴系布局可将扭振冲击均匀分散到四个径向的阻尼作用面，避免局部应力集中导致的结构变形，所有承力部件的材料选型都充分考虑了导磁性能与结构强度的平衡，中心盘与外壳的导磁部分采用低碳钢材质，既可以保证磁场的有效导通，减少磁漏，也能承受扭振过程中的交变冲击载荷；非导磁的隔磁部件采用铜合金材质，避免磁场出现短路，保证磁场线能够有效穿过磁流变流体容腔，最大化磁场的利用效率。在实际应用中，这类可变阻尼扭振减振结构相比传统减振部件，可有效降低轴系扭振振幅30%以上，尤其是在共振转速区间，可通过阻尼的动态调整快速抑制共振峰值，大幅提升传动系统的运行平稳性，延长核心传动部件的维护周期与使用寿命，对于变工况运行的动力传动系统有着极高的应用价值。
