水暖通风机组集成阻尼装置结构设计

　　在民用商用集中供暖与新风系统的末端布设场景里，水暖通风机组是衔接热源输配与室内空气调节的核心节点，不少现场运维反馈的送风异响、管路共振、热量分配失衡问题，往往不是主机选型偏差，而是末端机组的风路水路衔接处缺少匹配的阻尼调节结构，这套三维结构正是针对这类现场痛点完成的集成化设计。

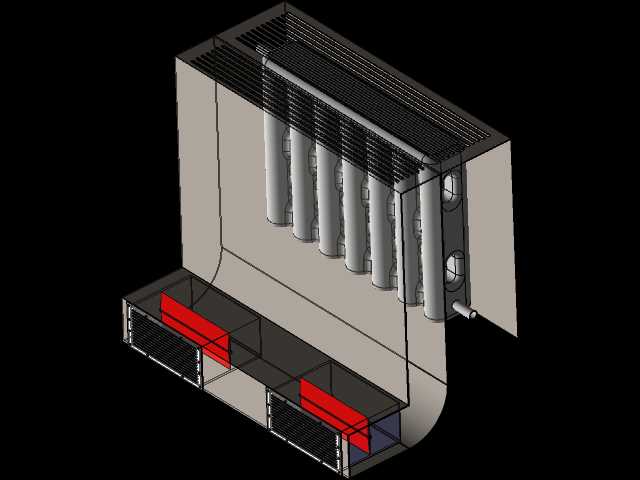

　　从实际安装边界来看，该机组整体采用卧式暗装适配的箱体轮廓，主体外壳做了半透明的结构剖视处理，方便设计阶段核对内部组件的排布间隙，整体宽度适配常规吊顶内600mm模数的检修空间，高度控制在350mm以内，可直接嵌入常规矿棉板吊顶的上方夹层，不需要额外做结构加固。下部的送风段预留了标准法兰接口，可直接对接矩形送风风管，接口处的密封槽位做了内嵌式设计，安装时粘贴阻燃密封胶条后即可完成压接，不需要额外打胶处理，能大幅缩短现场安装的工时。

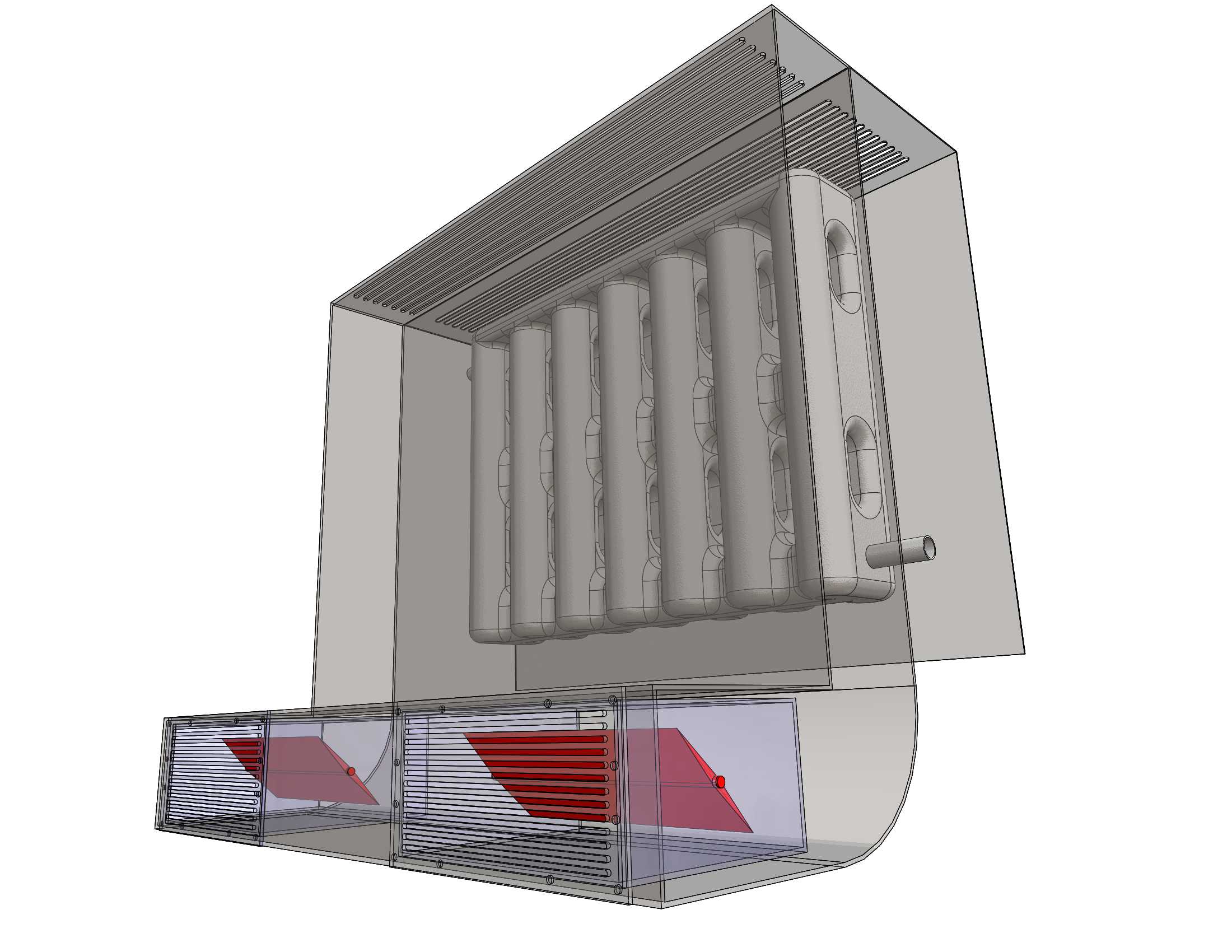

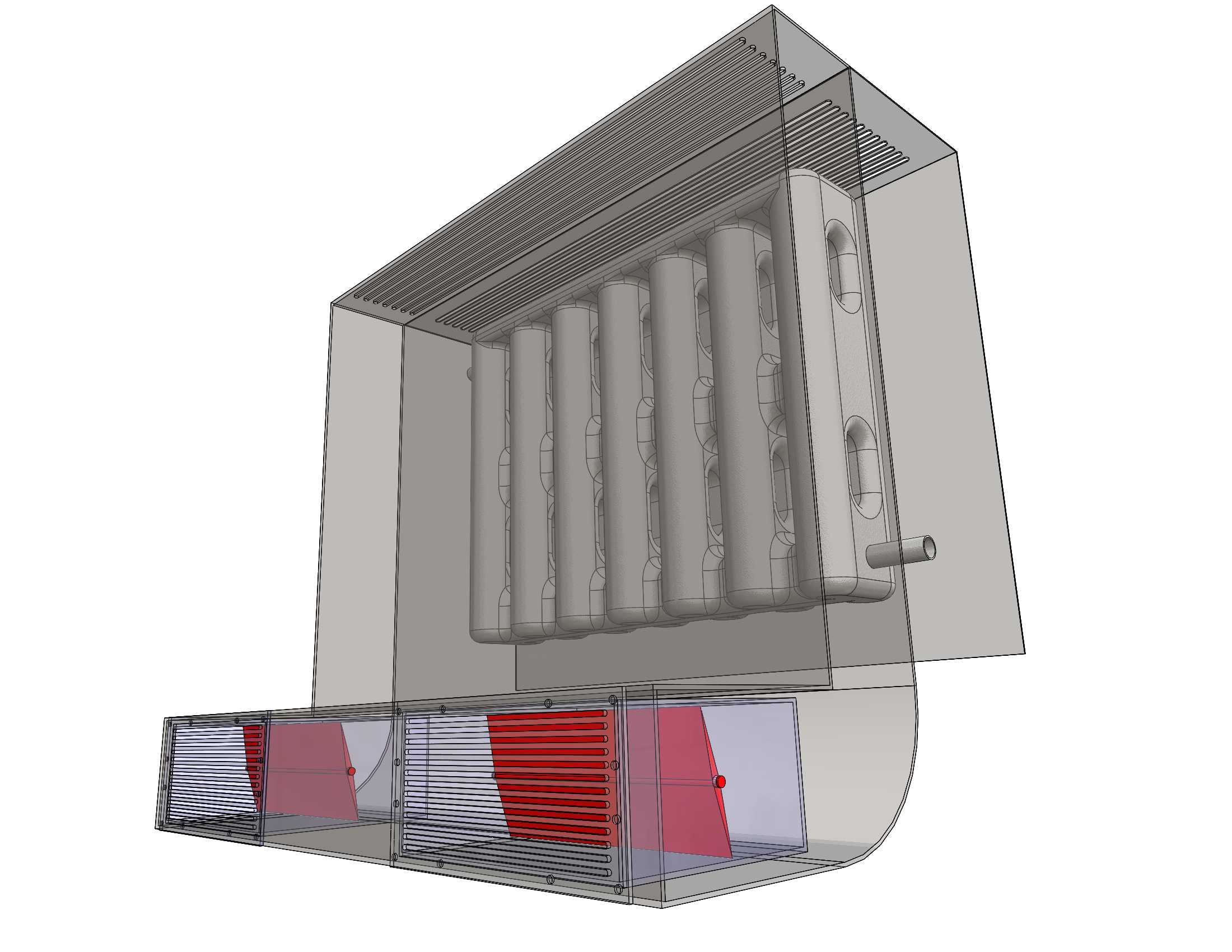

　　功能层面，这套结构把水暖换热与通风调节做了一体化整合，上部腔体内排布的多组柱式盘管是换热核心，热水从侧部预留的管接头进入盘管回路，通过管壁与流经的空气完成热交换，盘管之间的流道做了等距排布设计，避免出现局部风阻过大导致的送风温度不均问题。下部风腔内设置的多组红色阻尼风门，是这套结构的核心调节部件，风门采用转轴式固定结构，可根据不同区域的送风需求调整开合角度，既可以实现单支路的风量调节，也能在机组停机时闭合阻断室外冷风倒灌，同时风门的阻尼转轴做了阻尼力矩匹配，不会因为送风风压出现自启闭的情况，也能缓冲气流切换时产生的压力脉动，减少风路传递的振动与异响。

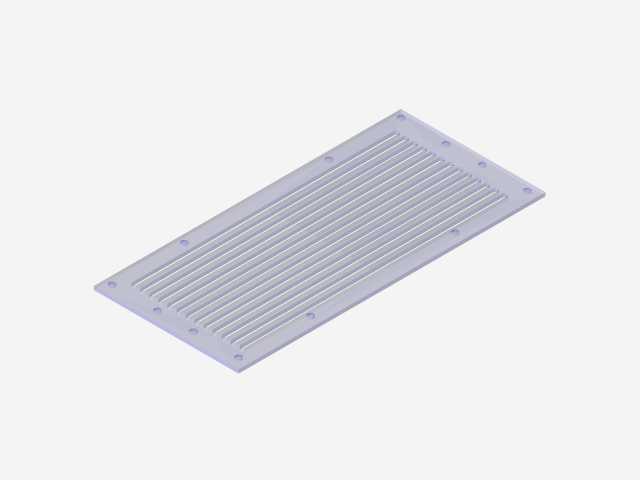

　　设计过程中优先考虑了后期运维的便利性，盘管组件与风腔之间做了可拆分的连接结构，检修时不需要拆解整个机组外壳，只需要拆下下部风腔的检修面板即可完成风门转轴的润滑、盘管表面的积尘清理，侧部的水管接头采用外螺纹标准接口，可直接对接现场的PPR或镀锌供回水管，接头位置预留了足够的扳手操作空间，避免安装时出现工具无法就位的问题。外壳的边角处全部做了圆弧过渡处理，一方面减少安装过程中划伤施工人员的风险，另一方面也能降低风腔内部的涡流损耗，减少送风过程中的气动噪声。

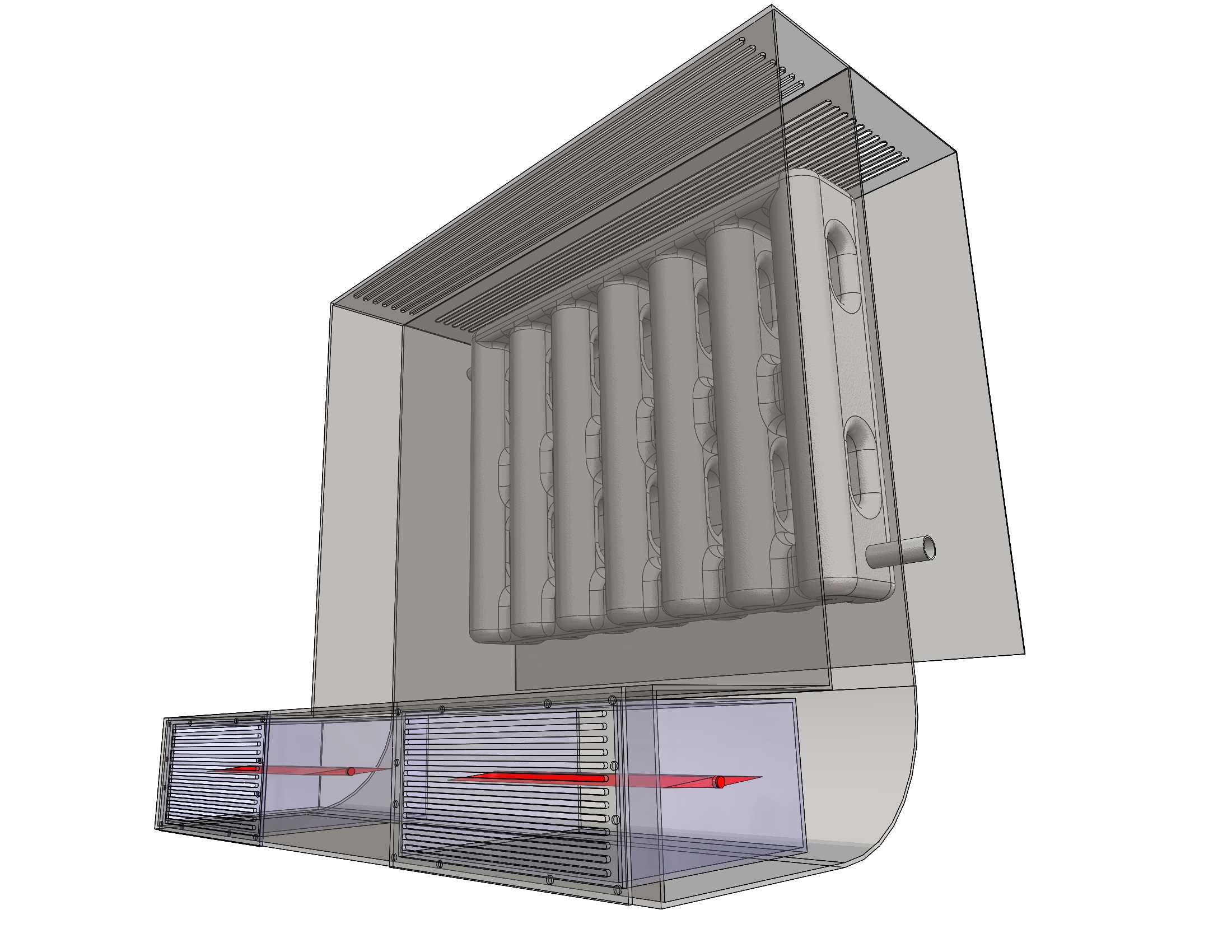

　　针对现场常见的共振问题，盘管的固定支架与外壳之间预留了橡胶减震垫的安装位，建模时已经预留了标准厚度减震垫的装配间隙，不需要后期安装时再切割调整支架尺寸，水管接头与外壳的衔接处也做了柔性连接的避让空间，可适配常规的不锈钢波纹管软接，避免管路的振动直接传递到机组箱体引发吊顶共振。风腔内部的导流板做了倾角优化，让经过盘管加热的空气可以均匀分配到各个送风支路，不会出现靠近盘管的支路风量过大、远端支路风量不足的问题，每个风门的调节角度都做了限位设计，最大开合角度为80度，避免风门过度翻转导致的卡滞问题。

　　从结构建模的细节来看，所有钣金件的折弯半径都按照常规钣金加工的工艺要求设置，没有出现无法加工的锐角折弯，盘管的壁厚、管径参数都匹配常规民用暖通系统的工作压力要求，可承受0.6MPa的系统工作压力，满足绝大多数集中供暖、分户供暖系统的压力工况。风门的叶片采用双层结构设计，中间预留了保温层的填充空间，避免冬季低温时机组停机状态下风门处出现结露滴水的问题，叶片边缘做了密封胶条的卡槽，闭合时可实现风路的完全密封，减少非工作状态下的热量损耗。
