管道式四叶轴流通风机结构设计

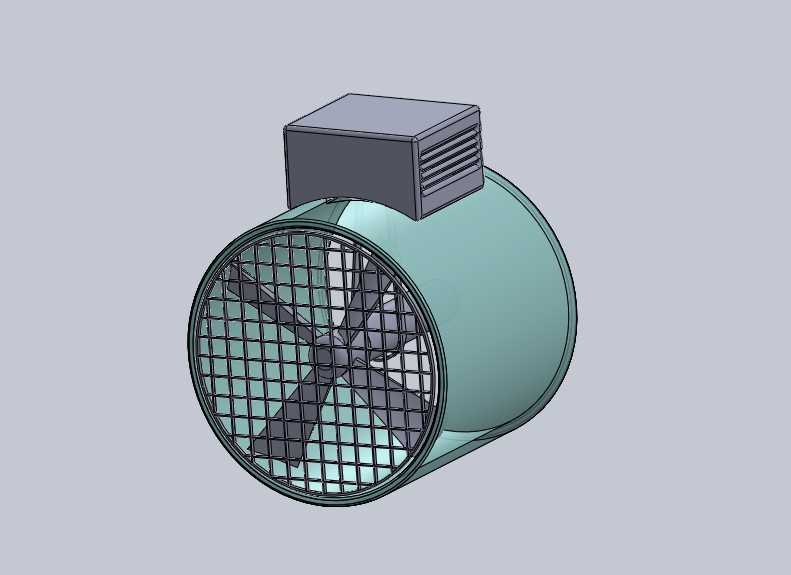

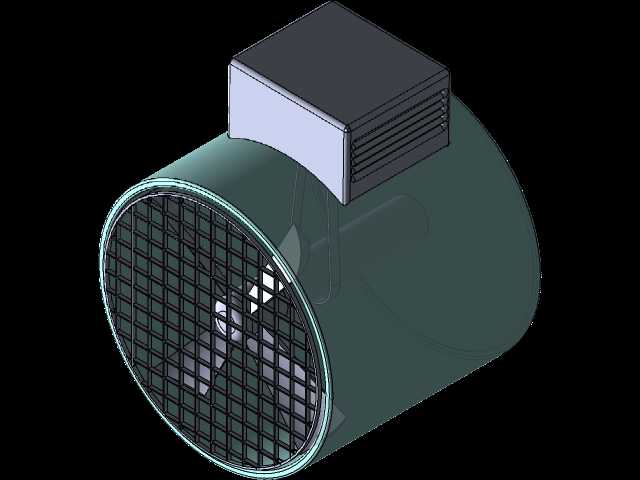

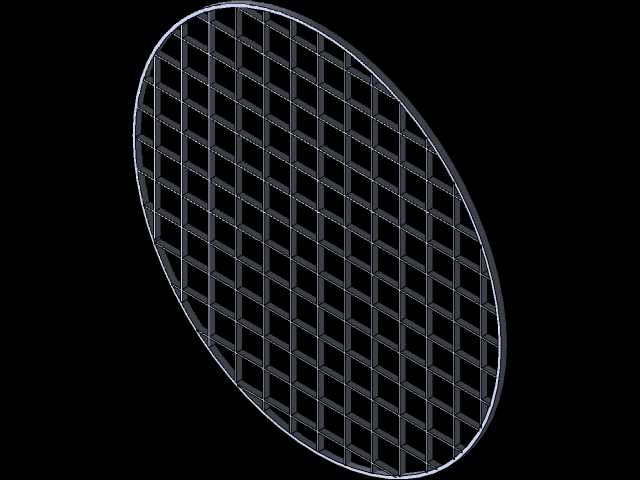

　　这款管道式轴流通风设备，主要适配民用建筑通风、工业车间岗位送风、暖通系统支管排风等场景，可直接对接圆形通风管道完成空气输送作业，也可单独安装在墙面开孔处完成室内外空气置换。从结构组成来看，整机采用直筒式风筒作为气流导流主体，风筒内壁做光滑圆弧过渡处理，能减少气流沿程阻力损失，避免气流在筒壁处形成涡流引发额外振动与噪音。前端配置方格状金属防护网，网格间隙经过安全尺寸校核，既不会对进风气流造成过大遮挡，也能防止异物、人员肢体意外接触运转中的叶轮，满足设备安全防护规范要求。叶轮采用四叶等距布置结构，叶片采用宽弦后掠翼型设计，相比常规三叶结构，相同转速下可输出更大风量，同时叶片叶尖与风筒内壁预留均匀的装配间隙，既避免运转过程中出现刮蹭干涉，

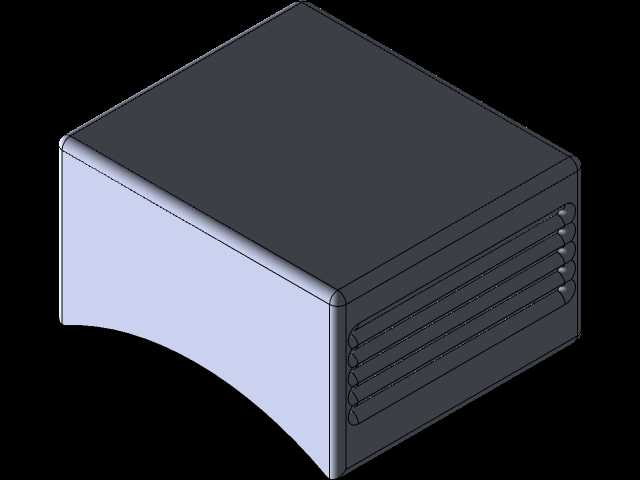

　　也能减少叶尖漏风损失，提升风机运行效率。顶部的驱动单元采用独立外置式安装结构，电机壳体与风筒顶面通过安装支座刚性连接，电机输出轴通过直连传动结构驱动叶轮运转，省去了皮带传动等中间环节的功率损耗，也降低了后期维护的复杂度；电机外壳设置横向散热格栅，可在设备运转过程中借助自然对流完成散热，保障电机长时间连续运行时的温升处于合理区间。从安装边界来看，风筒两端采用标准圆形法兰接口，可直接与同直径的金属风管、柔性通风软管对接，安装时仅需在对接处做好密封处理即可，无需额外制作变径转接结构；整机重心沿风筒轴线对称分布，吊装或墙面侧装时无需额外配置配重结构，安装支座的预留孔位可适配常规膨胀螺栓、吊装螺杆的固定尺寸，

　　现场安装时可根据管路走向灵活调整安装角度，不会影响设备正常运行。设计过程中针对叶轮动平衡做了专项校核，四片叶片的重量差控制在极小范围内，叶轮整体做动平衡校正，可有效降低设备高速运转时的振动幅度，减少运行噪音传递，适配对噪音控制有一定要求的办公区域配套通风、商用场所换气等场景。风筒本体采用薄钢板卷制焊接成型，整体刚性满足常规通风压力下的强度要求，不会因气流静压出现明显形变；防护网采用钢丝焊接后做表面防腐处理，可适配潮湿、多粉尘的复杂工况环境，延长设备户外或高湿场景下的使用寿命。气流组织方面，四叶叶轮旋转时可推动空气沿风筒轴向直线流动，相比离心式风机结构，轴向送风距离更远，风阻更小，适合长距离管道的串联通风作业，在地下管廊通风、

　　厂房纵向排风系统中可多台串联布置提升送风压头。设备的接线腔整合在顶部驱动单元的壳体内，外部线缆可通过壳体侧面的防水接头接入，现场接线时无需拆解电机主体，可提升电气安装的效率，同时接线腔的防护等级满足常规室内外安装的防雨防尘要求，避免水汽、粉尘进入电气部分引发故障。
