方程式赛车后轮直立式连接支撑构件

　　该构件属于方程式赛车后轮组的核心承载连接部件，主要应用于学生方程式赛事的赛车底盘行走系统中，承担后轮与悬架、车架之间的载荷传递作用，是后轮直立安装结构中的关键受力件。在实际赛事工况下，赛车过弯时的侧向载荷、制动时的纵向冲击力、加速过程的扭矩传递都会集中作用在该构件上，因此设计阶段首先围绕多工况受力边界做拓扑优化，在保证结构强度的前提下尽可能削减非受力区域的材料，最终呈现出的镂空筋条结构，就是拓扑优化后保留的主传力路径，每一处筋条的走向都对应着不同工况下的应力传导方向，避免出现应力集中的薄弱区域。

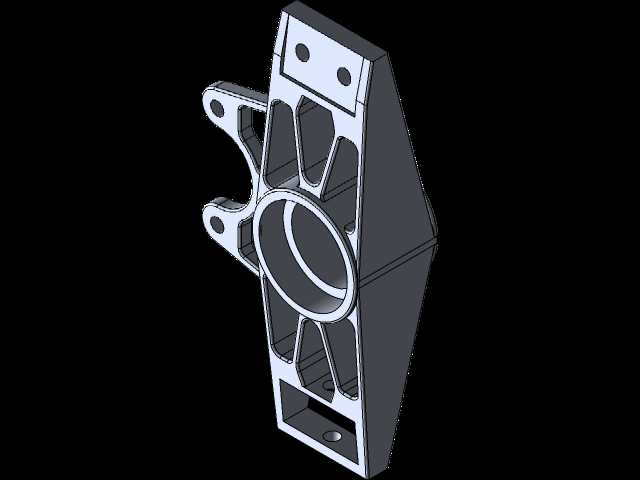

　　从安装边界来看，构件上部的两个对称安装孔用于连接悬架上摆臂，侧面伸出的带孔支耳分别对应减震器安装位、刹车卡钳固定位，中部的大尺寸通孔用于穿入后轮轮轴，配合轴承实现车轮的转动支撑，下部的方形槽位用于固定下摆臂连接座，底部的小孔为刹车管路的固定预留安装位，所有安装孔位的位置度公差控制在0.02mm以内，保证装配后轮组的定位精度符合四轮定位参数要求，避免出现行驶跑偏、轮胎偏磨的问题。

　　设计过程中没有采用传统的等壁厚实体结构，而是通过筋条交错布置的形式，在构件内部形成多个三角形稳定受力结构，相比同强度的实体构件重量降低40%以上，这对于严格控制整车重量的方程式赛车来说，能够有效降低簧下质量，提升悬挂系统的响应速度，优化车轮的贴地性能。构件的主体外形采用楔形过渡设计，从上部的安装面到下部的轮轴位置做平滑变截面处理，既能够减少行驶过程中的空气阻力，也能避免截面突变带来的应力集中问题，所有棱边都做了R2以上的圆角处理，消除加工过程中可能出现的应力裂纹隐患。

　　在实际装配场景中，该构件需要和轮轴、轴承、摆臂球头、卡钳支架等多个部件配合，因此设计时所有配合面都预留了对应的加工余量，安装孔的孔径按照H7公差带设计，保证和标准紧固件、球头销的配合精度，侧面支耳的安装面都做了铣平处理，保证装配时部件的贴合度，避免出现连接松动的问题。针对赛事中可能出现的碰撞工况，构件在轮轴安装座周围做了局部加厚处理，即使受到侧向撞击，也能优先保证轮轴安装位置的结构完整性，避免车轮脱落引发安全事故。

　　从建模逻辑来看，整个构件采用参数化方程式驱动建模，所有安装孔位的间距、筋条的厚度、截面的变化斜率都通过全局参数关联，在后续调整轮距、悬架硬点位置时，只需要修改对应参数就能快速更新模型，不需要重新绘制草图，能够大幅提升设计迭代效率，这也符合学生方程式车队快速迭代优化的设计需求。构件的壁厚根据不同位置的受力大小做差异化设计，主传力路径上的筋条壁厚为4mm，非主受力区域的辅助筋条壁厚为2.5mm，在保证强度冗余的前提下最大化减重效果，经过有限元仿真验证，在最大侧向加速度3G、制动减速度2G的工况下，构件的最大应力低于所选铝合金材料屈服强度的60%，满足赛事的强度安全系数要求。
