双缸直列配气机构曲柄连杆组结构

　　这套结构覆盖了往复式内燃动力核心的两大核心机构，可直接用于小排量通用动力、教学演示台架、小型农机动力单元的原理验证与结构参考。从实际应用场景来看，这类简化结构常被用于职业院校的机械原理教学，能直观展示四冲程动力的进排气门启闭、活塞往复运动、曲轴动力输出的协同逻辑，也可作为小型通用汽油机、航模动力的原型结构参考，帮助设计人员快速梳理动力传递路径与配气正时匹配关系。

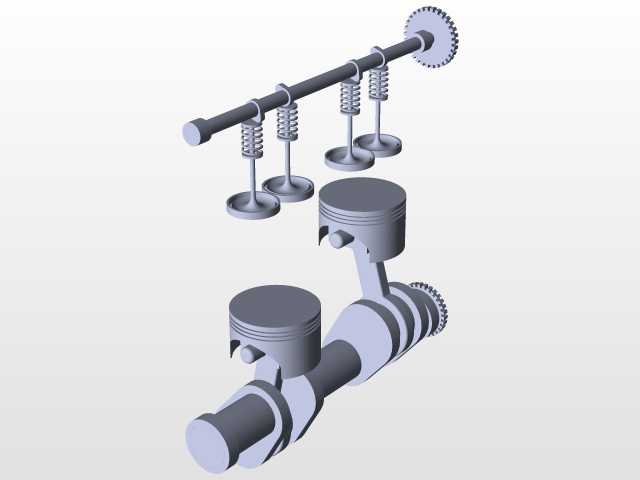

　　从功能特性来看，结构包含两组活塞连杆组件，曲轴采用整体式锻造结构的简化建模，曲柄销与主轴颈的同轴度、连杆大小头的中心距均按照常规小排量动力的比例设置，可清晰展示活塞往复直线运动向曲轴旋转运动的转换过程；上端的配气机构采用顶置气门侧置凸轮轴的简化布置，每组气缸对应两个进排气门，气门弹簧采用等节距圆柱螺旋弹簧建模，凸轮轴通过末端齿轮与曲轴前端齿轮啮合，传动比严格按照2:1设置，匹配四冲程循环的正时要求，保证曲轴每旋转两周，凸轮轴旋转一周完成一次进排气门的完整启闭循环。

　　设计思路上，这套结构做了大量面向教学与原理验证的简化处理，没有集成复杂的润滑通道、冷却水道、燃烧室细节，所有运动部件的配合间隙均按照演示级建模标准设置，既保留了核心运动副的约束关系，又剔除了冗余的生产级细节，方便使用者快速拆解理解各部件的运动逻辑。建模过程中优先保证运动关系的正确性：活塞与气缸壁的移动副约束、连杆与活塞销及曲柄销的转动副约束、凸轮轴与曲轴的齿轮啮合约束、气门与气门导管的移动副约束、弹簧的柔性压缩约束均按照实际运动逻辑设置，可直接用于运动仿真，直观展示不同曲轴转角下气门升程变化、活塞位置变化的对应关系。

　　从安装边界与尺寸比例来看，整体结构采用直列双缸的布置形式，两缸中心距按照常规小排量双缸动力的缸心距比例设置，曲轴主轴颈的支撑间距、凸轮轴的安装位置均预留了后续扩展气缸盖、气缸体、正时罩壳的安装接口；气门杆的直径、气门头部的直径、弹簧的中径与自由高度均按照通用小排量动力的尺寸比例缩放，活塞的行程与缸径比例接近1:1.1，兼顾低速扭矩输出的结构特性；末端传动齿轮的分度圆直径按照传动比匹配设置，齿形采用简化渐开线直齿建模，既保证啮合传动的视觉准确性，又不会因齿形细节过多影响整体结构的可读性。

　　实际使用中，这套结构可作为动力总成设计的初始骨架，设计人员可在此基础上叠加气缸体、气缸盖、正时链条/齿轮罩、油底壳等外围部件，也可直接用于3D打印制作教学演示模型，通过手动转动曲轴即可直观展示整个动力核心的运动过程，帮助初学者快速理解内燃动力的核心工作逻辑。结构中所有运动部件均未做工艺倒角、圆角等生产级细节处理，重点突出各部件的位置关系与运动连接逻辑，避免无关细节干扰对核心原理的认知。
