V型六缸发动机曲轴与凸轮轴组合结构

项目分类:发动机 发布时间:2021-11-04 ID:366405
  • V型六缸发动机曲轴与凸轮轴组合结构
  • V型六缸发动机曲轴与凸轮轴组合结构

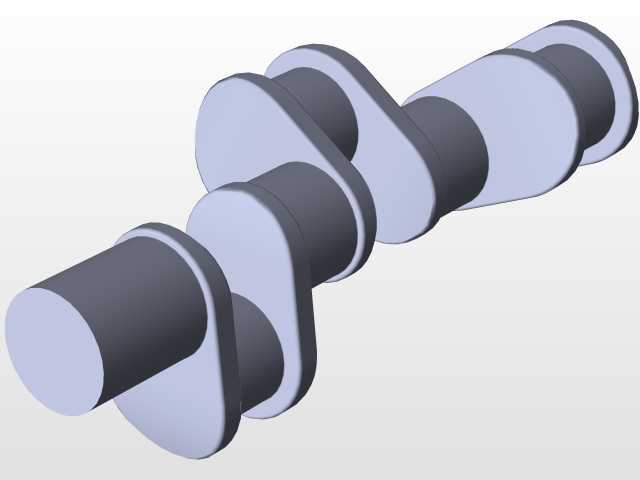

  这套V6动力单元的曲轴与凸轮轴组合结构,在乘用车动力总成、小型船舶舷内机、固定式工业发电机组的动力端都有广泛适配场景,是V型六缸四冲程动力实现做功循环的核心传动部件。曲轴作为动力输出的核心承载件,采用全支承式结构设计,六个连杆轴颈沿主轴颈轴线呈120度夹角均匀分布,对应V型夹角两侧各三个气缸的做功行程排布,这种排布方式能让各缸点火间隔均匀控制在120度曲轴转角,大幅降低动力输出过程中的扭矩波动,减少整机运转时的一阶、二阶振动传递。设计阶段首先要确认的是主轴颈与连杆轴颈的重叠度参数,在满足轴颈强度校核的前提下尽可能提升重叠量,以此提升曲轴整体的抗弯扭刚度,避免高转速工况下出现轴颈弯曲变形导致的轴瓦偏磨问题,同时各曲柄臂上都设计有对应的平衡重结构,平衡重的质心偏移量经过反复迭代计算,能够完全抵消连杆轴颈与曲柄臂旋转产生的离心力,以及活塞连杆组往复运动产生的一阶惯性力,让曲轴在额定转速区间内运转时的轴承载荷保持均匀。

  凸轮轴作为配气机构的驱动核心,采用顶置式排布适配对应的气缸盖结构,凸轮型线的升程曲线经过动力学优化,进气凸轮的型线设计兼顾了低速工况的进气充量效率与高转速工况的气门落座冲击控制,排气凸轮则针对排气脉冲的利用做了对应角度调整,能够配合排气歧管的脉冲效应提升废气排出效率。凸轮轴的轴颈直径采用阶梯式设计,从驱动端到尾端依次缩小尺寸,既满足装配时从凸轮轴一端穿入气缸盖座孔的工艺要求,也能在保证轴颈支撑刚度的前提下减轻整体重量。曲轴与凸轮轴之间通过正时传动系统连接,传动比严格保持2:1,保证曲轴每旋转两圈,凸轮轴旋转一圈完成一次完整的进排气门启闭循环,两者的正时标记对应位置在设计时做了明确的定位结构,避免装配过程中出现正时偏差导致的气门与活塞运动干涉。

  从安装边界来看,曲轴的主轴颈直径、轴向定位间隙都匹配主流V6机型的气缸体主轴承座尺寸,前端的正时驱动轮安装位、油封轴颈尺寸,后端的飞轮连接法兰、定位销孔位置都遵循通用动力的安装规范,不需要对气缸体结构做额外修改就能完成适配;凸轮轴的轴颈座孔尺寸、凸轮与气门挺柱的接触位置、前端正时轮的安装键槽角度,都适配对应V6气缸盖的配气机构安装空间,凸轮的基圆尺寸与升程高度经过校核,不会在气门最大升程位置与活塞顶部发生碰撞,同时预留了足够的气门弹簧压缩余量,避免高转速工况下气门弹簧出现并圈失效。在实际使用场景中,这套结构能够承受V6机型从怠速到额定最高转速区间内的交变载荷,曲轴的圆角滚压工艺区域、油道孔的位置设计都考虑了应力集中的规避,润滑油道从主轴颈内部直通连杆轴颈表面,能够在压力润滑系统工作时持续为连杆轴瓦提供润滑油膜,凸轮型线表面的硬化处理区域深度也满足长期与挺柱摩擦接触的磨损要求,保证整机全生命周期内的配气相位精度与动力输出稳定性。
