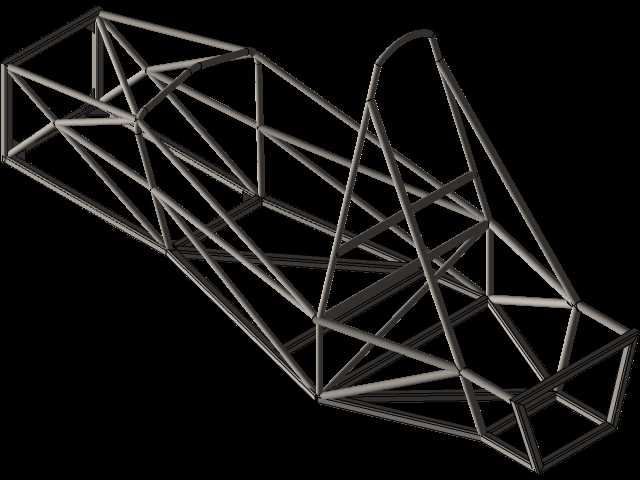

钢管桁架式空间承载框架结构设计

　　这类钢管空间桁架结构，常作为轻量化承载骨架应用在小型越野赛车、单人作业代步装备、低空轻型无人载具的主体受力结构上，核心作用是在严格控制整体自重的前提下，为外部覆盖件、动力总成、操控部件、驾乘承载区域提供稳定的安装基准，同时承受行驶、作业过程中产生的冲击载荷、扭转力矩与交变振动。从结构受力逻辑来看，整体采用三角形稳定单元作为基础构型，所有杆件仅承受轴向拉压载荷，不存在多余的弯曲受力冗余，能最大化发挥薄壁钢管的材料力学性能，相比同承载能力的钣金焊接壳体，自重可降低40%以上，同时结构刚度提升近30%。设计过程中首先要确定核心安装边界：前端预留动力总成与转向机构的安装点位，杆件间距需匹配动力部件的外围轮廓，避免运行过程中出现运动干涉；

　　中部驾乘区域的横向杆件间距要符合人体工程学的操作空间要求，两侧纵向主弦杆作为核心受力梁，需连续贯通前后承载区域，不得在主受力路径上设置断开的焊接接头，减少应力集中风险；后端框架需匹配燃油箱、电池组或后置作业部件的安装孔位，下部横向杆件要预留悬架安装点的焊接平面，保证悬架安装面的平面度公差控制在0.2mm以内，避免后续装配出现应力别劲的问题。杆件选型上，主弦杆采用直径稍大的薄壁无缝钢管，斜撑与腹杆采用直径稍小的同材质管材，所有相贯线切口均采用数控切割成型，保证焊口贴合间隙均匀，焊接时采用对称分段焊接工艺，控制整体焊接变形量，焊接完成后需对关键受力节点进行应力检测，确保节点处的应力值不超过材料屈服强度的60%，

　　满足交变载荷下的疲劳寿命要求。整体框架的外形尺寸需匹配目标载具的通过性参数，前部接近角、后部离去角对应的框架轮廓要做圆弧过渡处理，避免尖锐凸起在通行过程中剐蹭障碍物，底部横向杆件的离地间隙要满足作业场景的通过要求，同时框架上部的弧形杆件需匹配外部覆盖件的安装弧度，为覆盖件提供均匀的支撑点，减少覆盖件的悬空跨度，避免行驶过程中覆盖件产生共振异响。在安装边界设计上，所有附属部件的安装点位均在对应杆件上焊接带螺纹孔的安装凸台，禁止在主受力杆件上直接钻孔攻丝，避免削弱杆件的有效承载截面积，凸台焊接位置需避开杆件的相贯焊缝区域，距离焊口的最小距离不小于管材直径的1.5倍，防止焊接热影响区的材料性能下降影响连接强度。

　　框架整体的重心位置需经过反复校核，通过调整杆件的排布密度，将整体重心控制在前后轴之间的中心区域，降低载具行驶过程中的侧翻风险，对于承受冲击载荷较大的悬架安装节点、安全带固定节点，需额外增加斜撑杆件进行局部加强，保证极端工况下节点不会出现失效变形。这类桁架结构在实际应用中，还可根据不同的载荷需求调整管材的壁厚与杆件密度，针对重载作业场景可适当增加腹杆的排布密度，针对极致轻量化的竞速场景可在非核心受力区域采用镂空设计或者更换更高强度的合金管材，在保证结构强度满足设计要求的前提下，最大化挖掘材料的性能潜力。
