直列四缸简易发动机内部结构展示

　　在小型通用动力配套、教学实训演示、动力原理验证类场景中，这类简化结构的直列四缸动力单元常被用作原理展示、结构认知的核心载体，区别于量产机型的复杂外围附件，该结构将核心做功组件做了透明化剖切处理，能直观呈现动力从燃油化学能到曲轴旋转机械能的完整传递路径。从实际用途来看，这类简化结构的动力单元既可以作为职业院校机械类专业的理实一体化教学道具，帮助学员快速理解四冲程发动机的配气正时、活塞往复运动与曲轴旋转运动的转换逻辑，也能作为小型非道路动力设备的原型验证载体，在去掉复杂的电控、增压、排放处理组件后，核心动力输出段的结构逻辑完全可以迁移到小型发电机组、农用微耕机、轻型摩托艇的动力选型参考中。从功能特性上看，

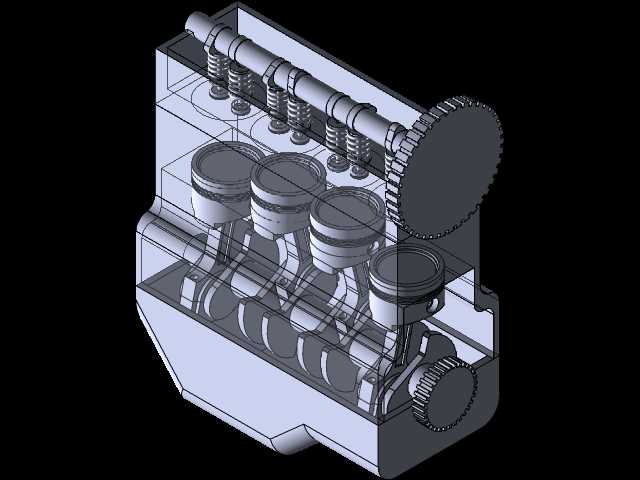

　　该结构完整保留了四缸发动机的核心做功组件：四个等距排布的活塞组件通过活塞销与连杆小头连接，连杆大头与曲轴的连杆轴颈配合，将活塞的上下直线往复运动转化为曲轴的旋转扭矩输出；曲轴前端与后端都布置了传动齿轮，上端的齿轮组驱动顶置凸轮轴转动，凸轮轴上的凸轮型线按照预设的配气相位推动气门挺柱、气门弹簧动作，精准控制每个气缸的进排气门开闭时机，保证进气、压缩、做功、排气四个冲程的有序循环。设计思路上，该结构做了针对性的简化处理，没有集成量产发动机的缸盖水套、机油泵、正时链条张紧器、喷油器、点火线圈等外围辅助部件，将缸体外壳做了半透明剖切处理，所有核心运动部件的装配关系、运动路径都能直接观察，既降低了建模过程中的冗余工作量，

　　也能让使用者快速抓住发动机的核心结构逻辑，不会被繁杂的外围附件分散注意力；同时各部件的装配公差预留完全按照实际工程设计逻辑设置，活塞与缸壁的配合间隙、连杆大头与曲轴轴颈的转动间隙、凸轮轴与缸盖轴承座的配合间隙都符合常规动力机械的设计规范，不存在运动干涉问题，可直接用于运动仿真演示。从外形尺寸与安装边界来看，该直列四缸结构采用等缸心距排布，缸体总长度由四个缸径加缸间壁厚决定，整体宽度覆盖曲轴主轴颈到凸轮轴的中心距范围，高度方向从曲轴油底壳安装面到凸轮轴室顶端，整体轮廓规整，没有外凸的不规则附件，安装时可直接以缸体下端的曲轴箱结合面作为安装基准面，预留的安装孔位可适配通用的小型动力安装支架，输入端的曲轴齿轮可直接对接离合器、

　　变速箱等动力传递部件，输出端的齿轮可对接机油泵、分电器等附属驱动部件，安装边界清晰，不需要额外做空间避让处理。在实际建模过程中，这类结构的建模逻辑也贴合常规机械设计的流程：先确定缸心距、缸径、行程、压缩比等核心参数，再以此为基准排布曲轴的主轴颈、连杆轴颈位置，确定曲柄半径与连杆长度的比值，保证活塞运动过程中不会出现撞缸、连杆摆角过大的问题；之后向上推导凸轮轴的位置，根据配气相位设计凸轮型线，匹配气门弹簧的刚度参数，保证气门开闭的响应速度与密封性能；最后设计剖切式的透明缸体外壳，在保证结构强度展示效果的同时，不遮挡内部运动部件的运动路径。对于刚接触动力机械设计的从业者来说，这类简化结构的建模练习能快速掌握曲柄连杆机构、配气机构的核心设计逻辑，理解动力传递过程中的受力方向变化，为后续接触复杂量产发动机的设计、改装、维修工作打下扎实的结构认知基础。
