内六角球面连接螺栓结构设计

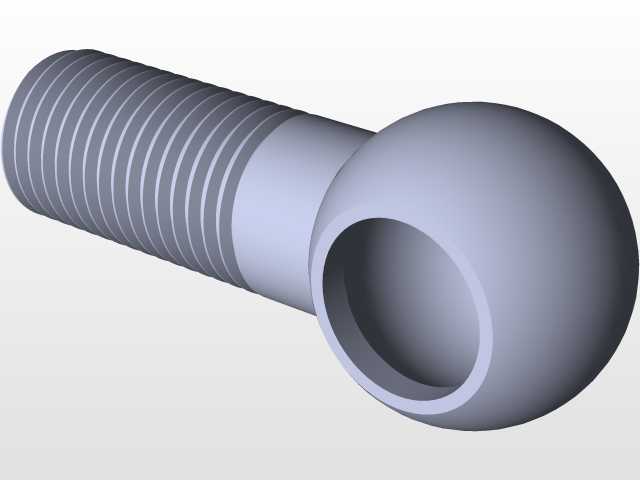

　　在工装夹具定位、液压管路铰接、自动化设备连杆传动这类存在小角度偏斜补偿需求的连接场景里，球面连接类紧固件的使用频率一直不低，本次建模的这款球头结构件，本质是带内六角驱动端的球面铰接螺栓，和常规外六角螺栓的刚性锁附逻辑不同，它的球面端可以在配套的球窝座内实现最大6度的角度偏转，能抵消安装面加工误差、设备运行中产生的结构微变形，避免螺纹段承受额外的弯曲应力，从根源上减少螺纹疲劳断裂、连接松脱的故障概率。

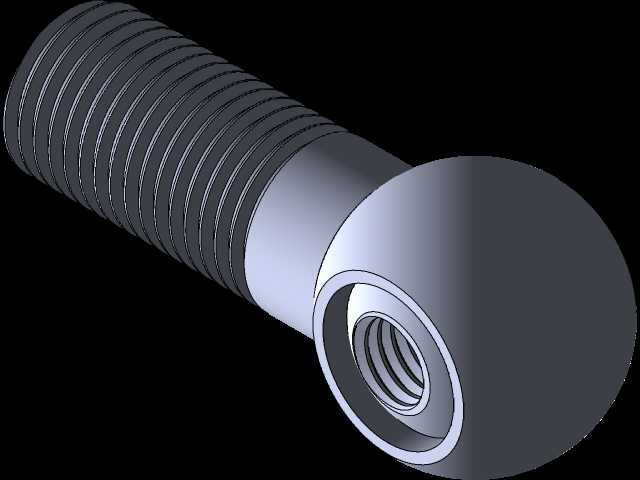

　　从结构设计逻辑来看，这款零件分为三个功能段，分别是外螺纹连接段、光杆过渡段、球面铰接段。外螺纹段采用普通公制粗牙螺纹，牙型角60度，螺纹收尾处设计了1.5倍螺距的退刀槽，槽深比螺纹牙底深0.2mm，既可以避免螺纹加工时出现烂牙，也能在锁附时让配套的平垫圈完全贴合到过渡段的轴肩上，不会出现垫圈卡入螺纹牙型的问题。光杆过渡段的直径比螺纹大径大0.5mm，表面粗糙度控制在Ra1.6，和安装孔的间隙控制在0.1-0.2mm之间，既可以保证穿装时的顺畅度，也能起到径向定位的作用，避免连接副出现过大的径向窜动。

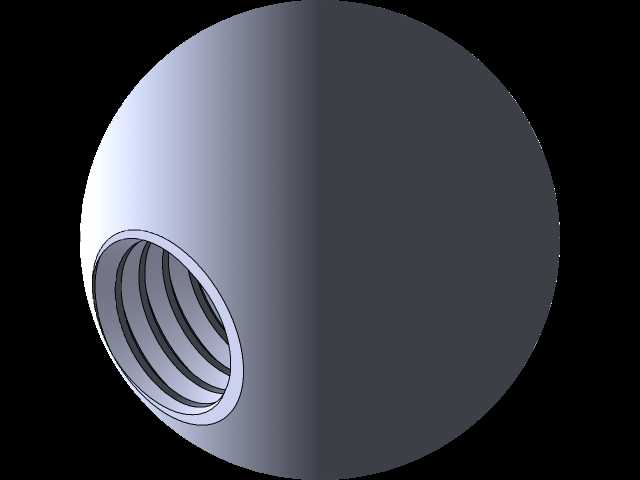

　　球面铰接段是整个零件的核心功能区，球面的粗糙度要求达到Ra0.8，球面和球窝的配合公差选H7/g6的间隙配合，保证偏转时的顺滑度，不会出现卡滞；球面中心设计了内六角驱动孔，孔深比内六角扳手的标准插入深度深1mm，孔口做了0.5mm的45度倒角，既方便扳手快速插入，也能避免热处理后孔口的锐边崩裂。内六角孔的底部设计了120度的工艺锥角，和钻削加工的钻头顶角匹配，减少加工时的应力集中。整个零件的材质默认选用40Cr调质处理，硬度控制在28-32HRC，球面部分可以根据使用场景做高频淬火处理，表面硬度达到HRC45以上，提升铰接磨损的使用寿命，适合在频繁摆动的铰接位置使用。

　　从安装边界来看，这款零件的螺纹段长度可以根据实际连接厚度调整，建模时预留了参数化驱动接口，修改螺纹长度参数时，过渡段的长度会自动适配，不会出现特征重建错误。安装时需要注意，球面配合的球窝座开口处要设计防尘密封圈槽，避免粉尘、切削液进入球面配合面造成磨粒磨损，在有防松要求的场景下，螺纹段可以配套涂覆螺纹锁固胶，或者加装防松垫圈，但是要注意不能让锁固胶流入球面配合间隙，否则会造成铰接偏转卡滞，失去角度补偿的作用。

　　在实际选型应用中，这类球头螺栓常用来连接存在相对摆动的两个结构件，比如自动化设备的门体铰链、气动元件的浮动接头安装位、工装夹具的快速压头连接端，相比普通的刚性螺栓连接，它可以补偿安装面的平行度误差，降低连接部位的加工精度要求，同时在设备运行产生振动时，球面的微量转动可以耗散振动能量，提升连接的可靠性。建模过程中对所有的倒角、退刀槽、螺纹收尾都做了符合机械加工工艺的特征还原，没有出现无法加工的尖角、负间隙特征，所有配合尺寸都标注了公差带，可以直接导出工程图用于生产加工，也可以直接导入装配体中做干涉检查、运动仿真，验证铰接偏转的角度范围是否满足设计需求，避免实际装配时出现运动干涉。
