汽车通风划线盘式制动卡钳总成结构设计

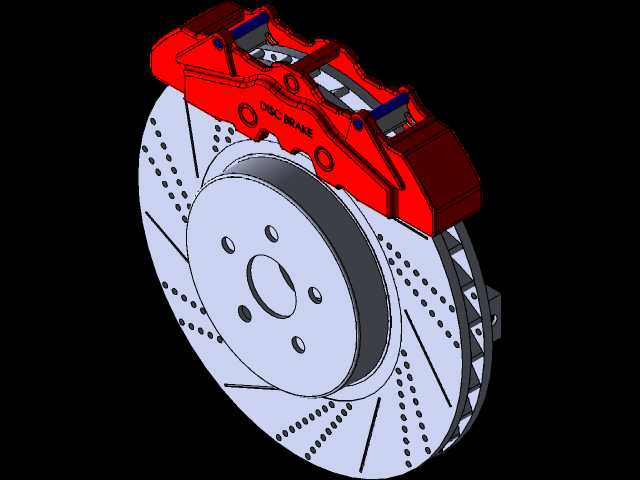

　　这套盘式制动结构的三维建模，完全围绕乘用车辆前轮制动的实际工况展开，日常做底盘制动系统匹配时，最先要明确的就是安装边界——转向节的对接孔位直接决定了卡钳的安装支架跨度，这套结构里卡钳支架的固定孔中心距完全适配主流A级乘用车的转向节安装点位，刹车盘的中心定位孔直径、PCD螺栓孔分布也和对应轮毂轴承单元的安装尺寸完全匹配，不需要额外做转接法兰就能直接对接现有底盘硬点，能大幅缩短制动系统的匹配验证周期。

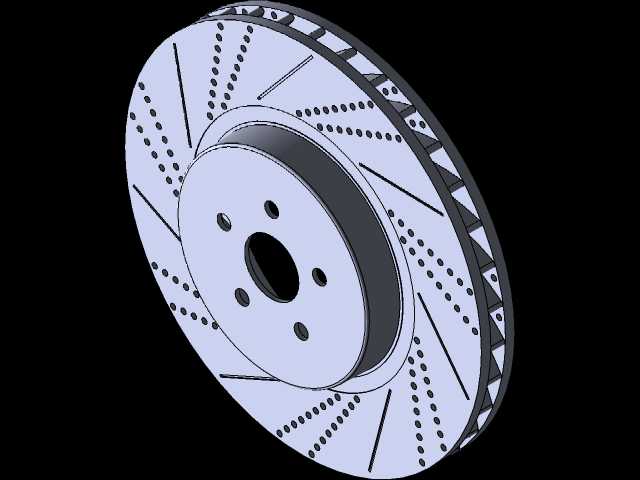

　　从实际使用场景来看，这套带划线通风结构的制动盘，主要面向日常城市通勤兼顾偶尔激烈驾驶的乘用车型，区别于普通实心盘，通风盘的内部径向导流筋在车轮转动时能形成持续的空气对流，把制动过程中摩擦片挤压盘面产生的热量快速带走，避免长时间制动后出现热衰减导致制动力下降；盘面的斜向划线和点状凹坑设计，一方面能在制动时刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面间形成滑移层降低摩擦系数，另一方面雨天行驶时能快速划破盘面的水膜，让车辆涉水后第一脚制动就能获得足够的制动力，不会出现水衰退的安全隐患。

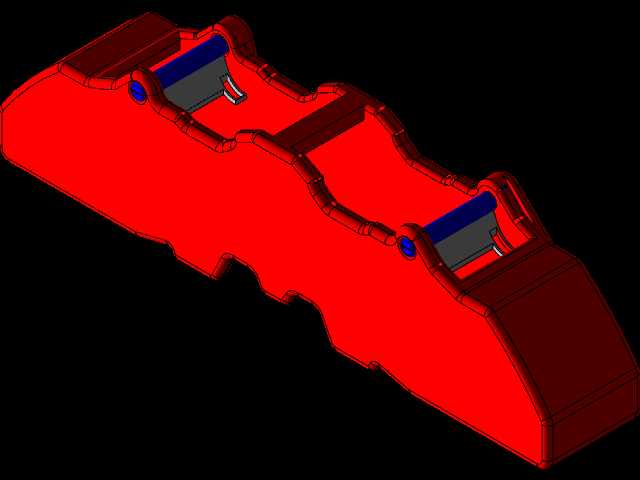

　　卡钳部分采用的是浮动式单活塞结构，这也是民用车辆最常用的卡钳结构形式，相比固定式多活塞卡钳，浮动卡钳的结构更紧凑，对轮圈内部的空间要求更低，不需要搭配大尺寸轮圈就能完成安装，同时后期维护更换摩擦片的操作也更简便。建模时完全还原了卡钳的浮动导向销结构，导向销的防尘套、卡钳本体的放气螺钉位置、摩擦片的消音片卡槽都做了完整的结构还原，摩擦片背面的减震片卡槽尺寸完全对应常规NAO材质摩擦片的安装厚度，不会出现摩擦片装卡过松导致制动异响的问题。

　　设计过程中最先敲定的是制动盘的有效摩擦半径，这个参数直接决定了制动力矩的输出大小，在轮辋允许的最大尺寸范围内，尽可能把摩擦半径做大，能在相同制动管路压力下获得更大的制动力矩，降低制动总泵的输出负荷；卡钳的活塞直径匹配对应车型的制动总泵缸径，保证踏板行程在合理范围内，不会出现踏板过软或者制动过于灵敏不好控制的问题。制动盘的通风筋采用的是直筋加斜向划线的组合，相比曲线筋，直筋的空气流通阻力更小，低速行驶时也能获得足够的通风量，斜向划线的角度经过反复调整，既保证刮水排粉的效果，又不会过度切削摩擦片导致摩擦片使用寿命过短。

　　安装边界上，这套结构的卡钳本体最高点和轮辋内壁的预留间隙满足整车设计规范要求，不会在车轮跳动或者转向时出现卡钳蹭轮辋的问题；制动盘的背面和防尘罩的安装间隙也做了预留，不会出现制动盘受热膨胀后蹭防尘罩的异响问题。摩擦片的磨损极限位置也在建模时做了标识，当摩擦片磨损到背板距离盘面2mm时，就会触发摩擦片上的报警片接触盘面，发出尖锐的提示音提醒驾驶员更换摩擦片，这个结构细节也在模型里做了完整还原。

　　从结构可靠性角度，卡钳支架的受力截面做了加强处理，在频繁制动的工况下，支架不会因为反复受侧向力出现形变，避免卡钳浮动卡滞导致的制动偏磨问题；制动盘的安装法兰盘厚度也做了对应匹配，保证和轮毂轴承的贴合面完全接触，不会出现安装面贴合不实导致的制动高速抖动问题。整个模型的所有配合间隙都按照实际装车的公差要求做了预留，比如卡钳和支架的浮动间隙、摩擦片和卡钳导轨的滑动间隙，都完全符合量产装车的尺寸要求，不是仅做外观的示意模型，能直接用于制动系统的结构匹配、教学演示以及后续的工程化改型参考。
