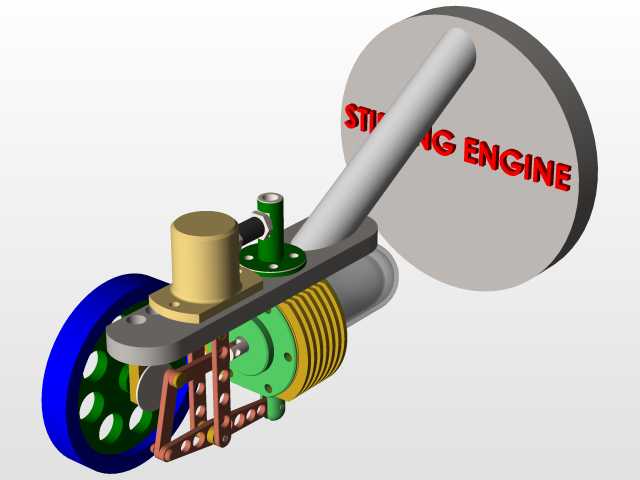

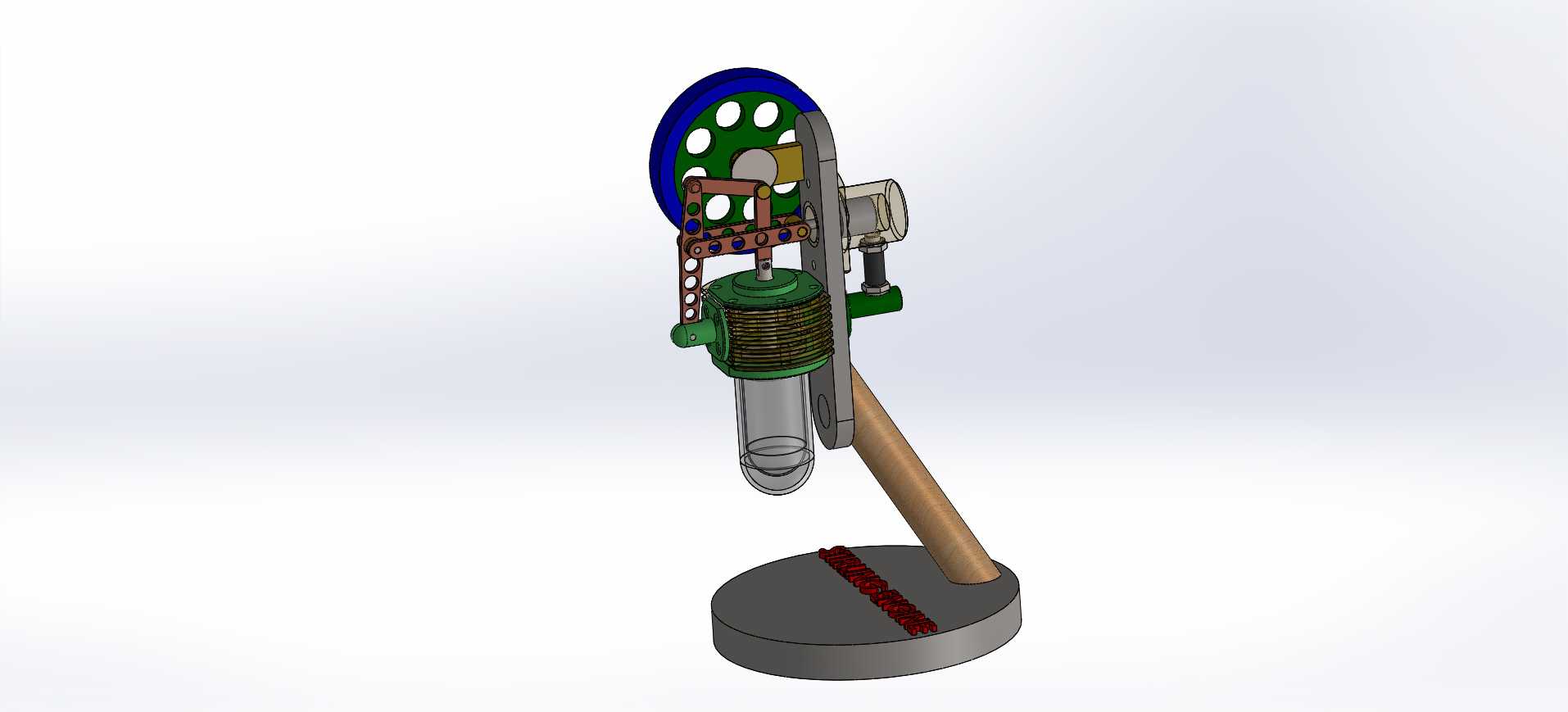

紧凑型外燃式斯特林动力装置结构设计

　　这款紧凑型斯特林动力结构，最初的设计出发点是适配小空间场景下的低功率动力需求，比如户外便携小型发电单元、教学演示教具、微型余热回收装置的动力端，这类场景往往没有大体积内燃机的安装空间，也不适合布置复杂的燃油供给系统，外燃式的工作逻辑刚好能适配多种热源，不管是固体燃料燃烧、工业废热还是太阳能集热，都能驱动其运转，对应用场景的燃料适配性远高于传统内燃动力。从实际功能逻辑来看，整套结构依靠封闭腔体内的工质受热膨胀、遇冷收缩形成压差，推动动力活塞往复运动，再通过曲柄连杆机构把直线往复运动转化为飞轮端的旋转输出，和常见的内燃机不同，它不需要气门配气结构，也没有爆震做功的冲击，运转过程的平顺性更好，噪音水平更低，

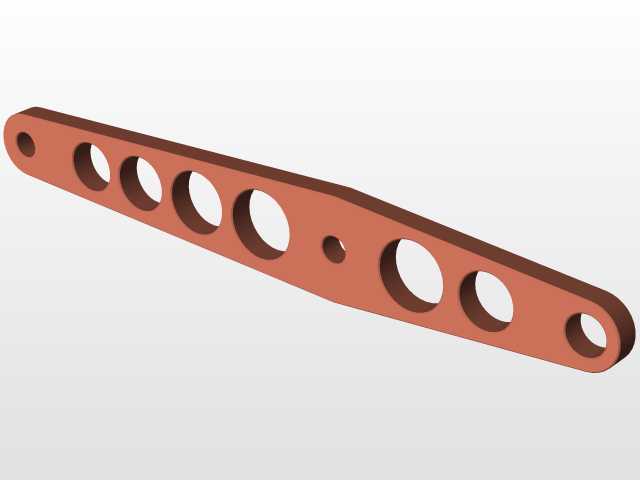

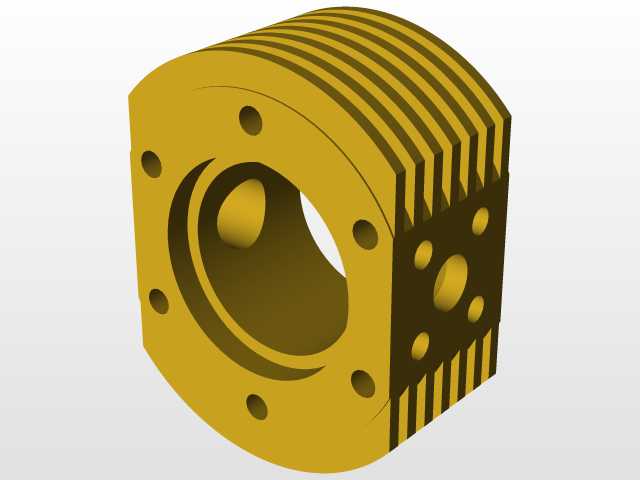

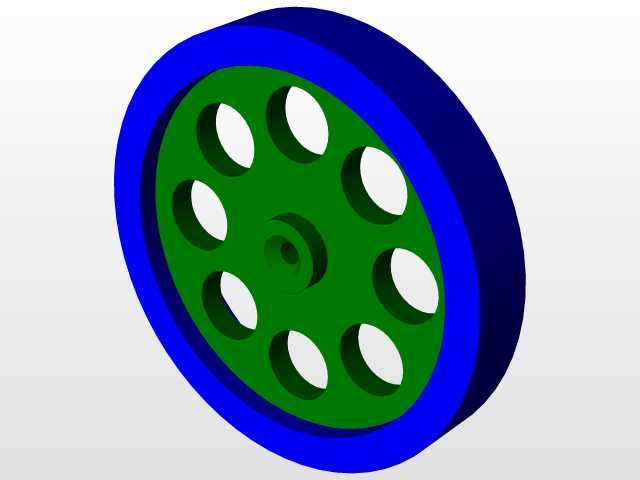

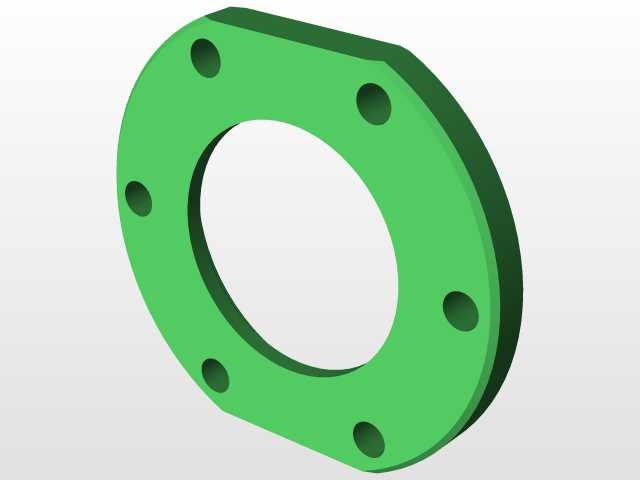

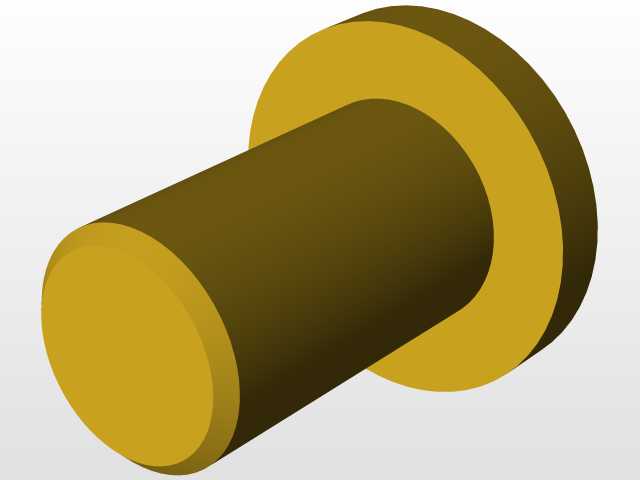

　　适合对振动干扰有要求的小型设备配套。设计过程中优先压缩了轴向安装尺寸，把换热回热段、动力气缸、置换气缸都整合在同一安装基板上，没有采用分体式的管路连接，减少了工质泄漏的风险点，同时把冷却鳍片直接布置在动力气缸的冷端外壁，不需要额外外接复杂的冷却管路，依靠自然通风就能满足小功率工况下的散热需求，进一步降低了配套安装的复杂度。传动端的曲柄连杆采用了对称式的铰接结构，连杆和活塞销、曲柄销的配合位置都预留了标准的润滑间隙，安装时不需要额外定制非标连接件，飞轮采用辐条式镂空结构，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低了旋转端的自重，减少启动阶段的阻力矩。安装边界上，整套结构的固定孔位都集中在底部的金属基板上，

　　四个安装孔的孔距按照通用小型动力支架的标准尺寸设计，不管是固定在木质演示台架还是金属设备机架上，都不需要重新打孔适配，输出轴端的轴径和标准小型带轮、联轴器的安装尺寸匹配，后续对接发电机、小型水泵等负载时，可以直接选用市售的标准传动件，不需要单独定制连接接口。结构细节上，热端的气缸壁采用了薄壁导热结构，能快速把外部热源的热量传递给腔体内的工质，冷端的散热鳍片顺着飞轮旋转的气流方向布置，飞轮转动时带动的空气流刚好能掠过鳍片表面，强化散热效果，不需要额外加装散热风扇，减少了附属功耗。置换活塞的密封结构采用了低摩擦的密封件，往复运动过程中的阻力损失控制在较低水平，哪怕是温差不大的低品位热源，也能推动整套结构启动运转，适配余热回收场景时，

　　不需要额外增加热源温度就能获得稳定的动力输出。整套结构的所有外露部件都做了圆角处理，没有尖锐的突出结构，作为教学演示使用时，能避免操作过程中的磕碰风险，传动端的铰接位置都预留了润滑注油点，日常维护只需要定期在铰接点加注少量润滑脂，就能保证长期运转的可靠性，不需要复杂的拆解保养。和同功率等级的其他斯特林结构相比，这款设计把原本外置的回热结构整合到了气缸壁的夹层里，既减少了外部管路的热量损失，也进一步压缩了整体体积，整体横向尺寸控制在普通A4纸的幅面范围内，竖向高度不超过成年人手掌的长度，哪怕是放在桌面做演示，也不会占用过多空间。动力输出端的旋转方向可以通过调整热源位置实现正反转切换，不需要额外增加换向齿轮结构，在一些需要双向旋转输出的小型设备上，能简化配套的传动结构。安装时需要注意热端和冷端的隔热处理，基板上热端气缸和安装面之间预留了隔热垫片的安装位置，避免热量传递到固定支架上，影响其他配套电子元件的正常工作，冷端的鳍片位置要预留足够的通风空间，不要被其他部件遮挡气流通道，否则会导致冷端温度升高，降低整套装置的热效率。
