大学生方程式赛车双叉臂前悬架几何结构

　　这套几何结构针对大学生方程式赛车的前轴载荷特性做了针对性匹配，核心围绕双叉臂独立悬架的硬点排布逻辑搭建，完全贴合赛事规则下的整车动力学需求。从实际赛场应用场景来看，方程式赛车需要在连续绕桩、高速避障、耐久赛的复合工况下保持轮胎接地面积的稳定性，这套悬架几何在设计阶段就把轮跳过程中的外倾角变化、主销后倾拖距、 scrub半径这些核心参数做了平衡，避免急加速、重刹以及高速过弯时轮胎接地面出现异常滑移，保证轮胎抓地力的线性输出。

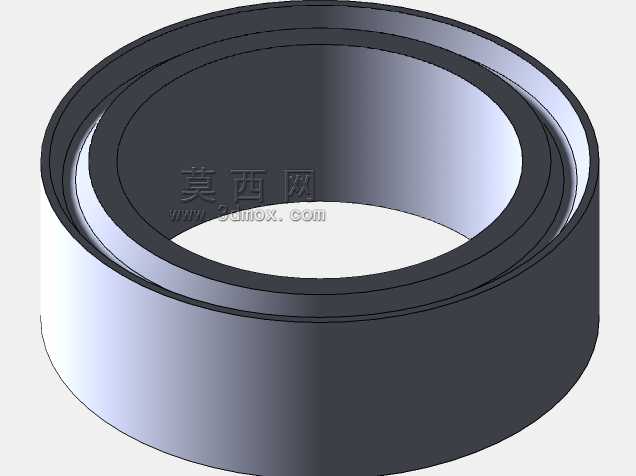

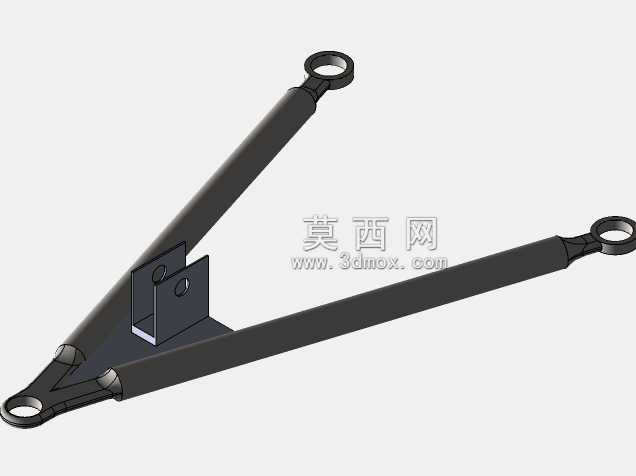

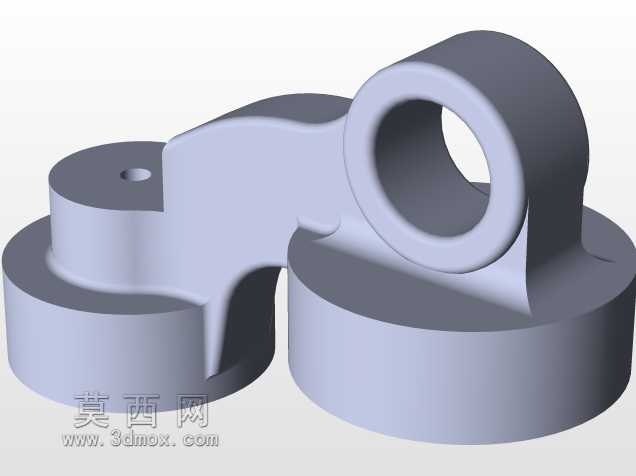

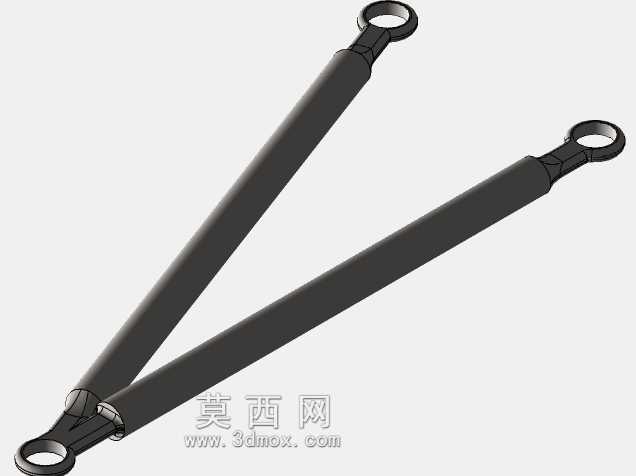

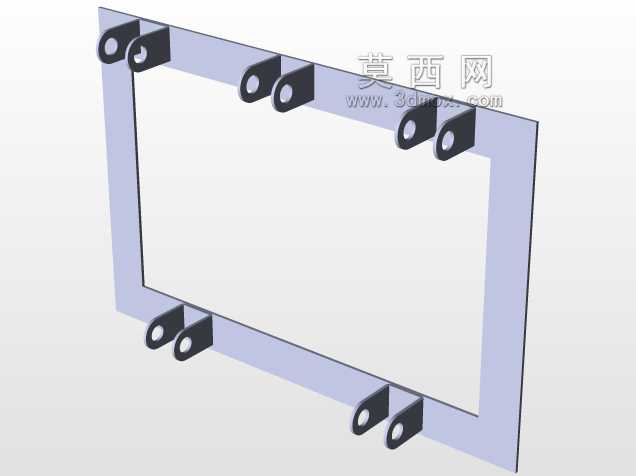

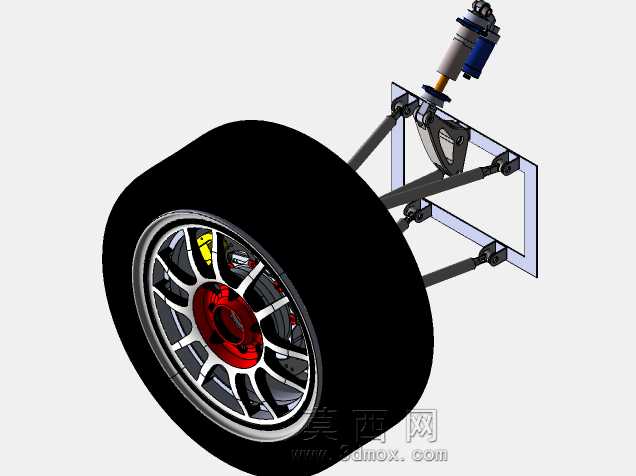

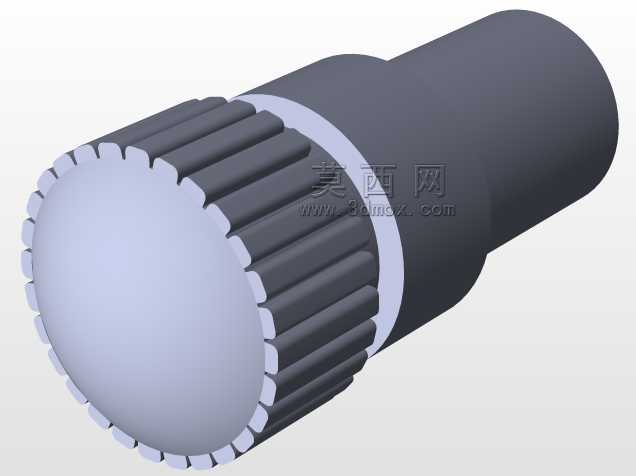

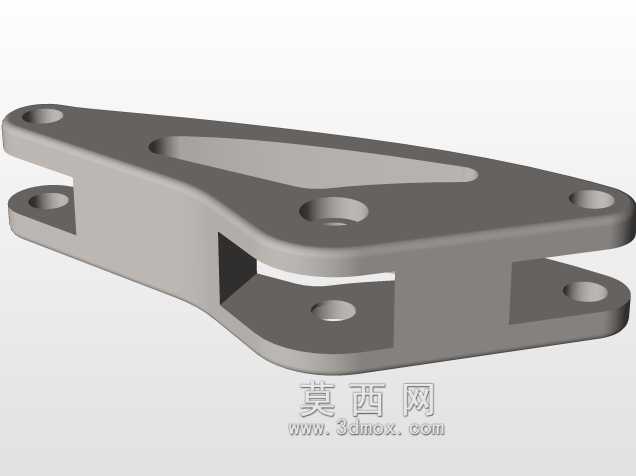

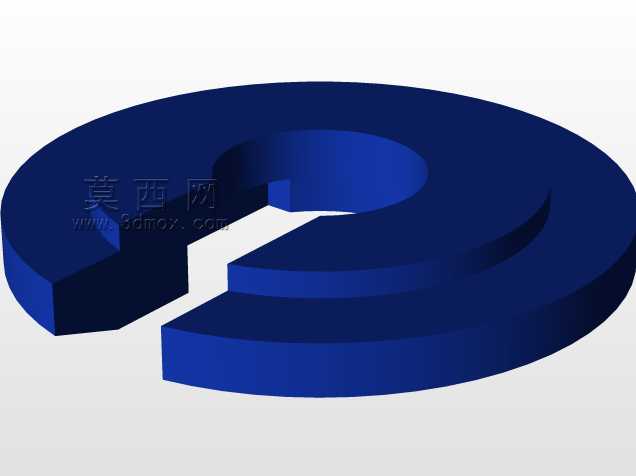

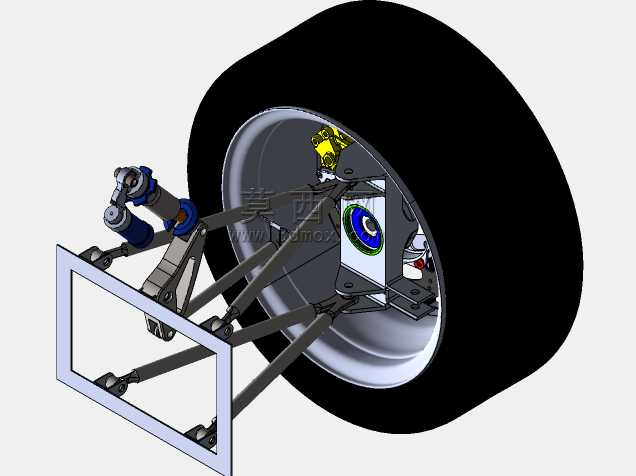

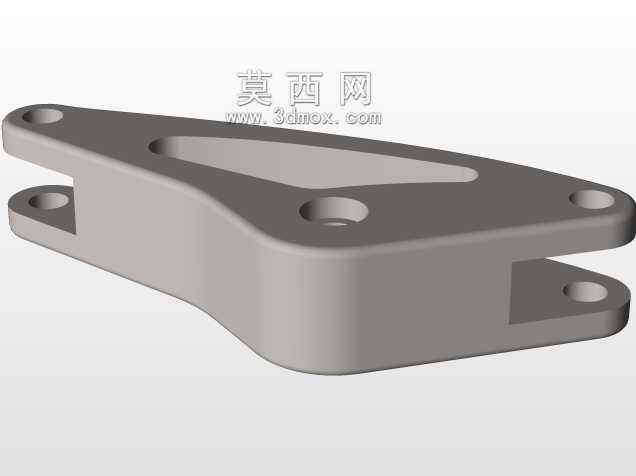

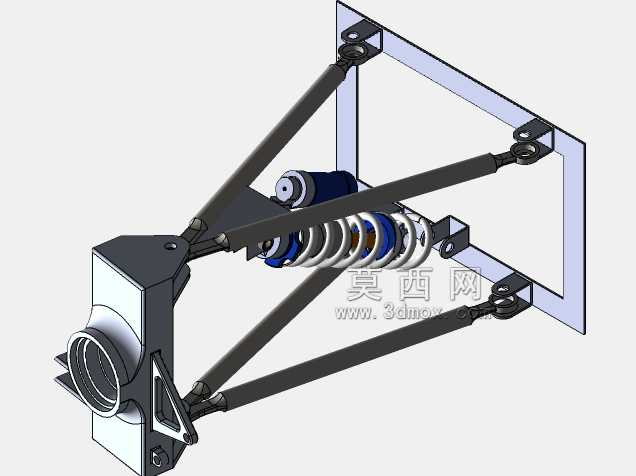

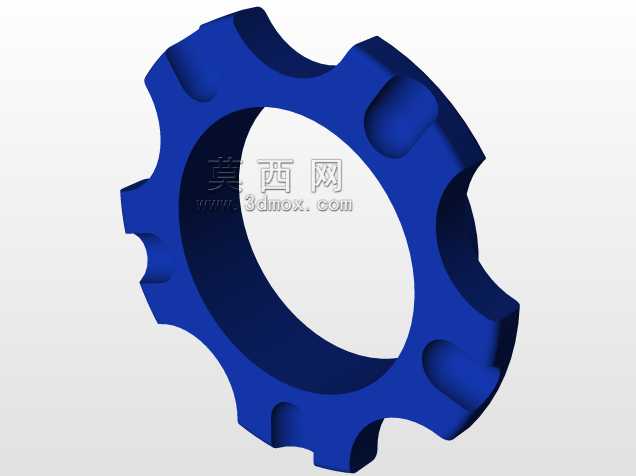

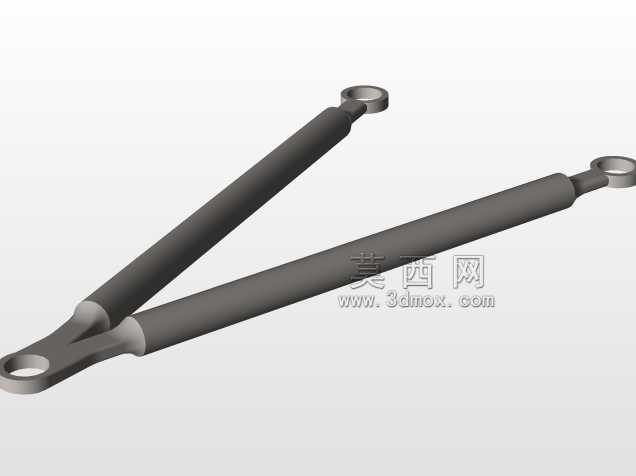

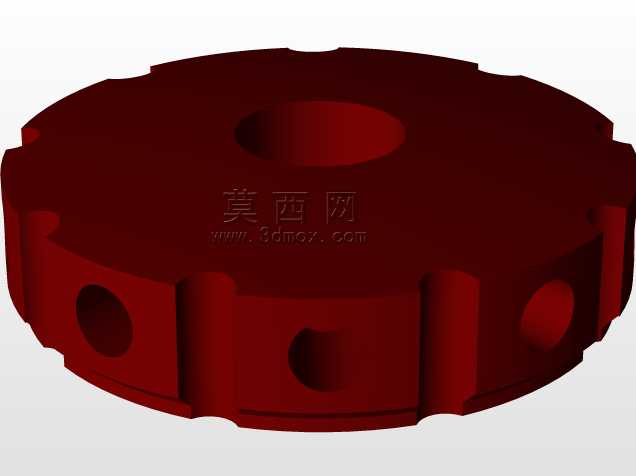

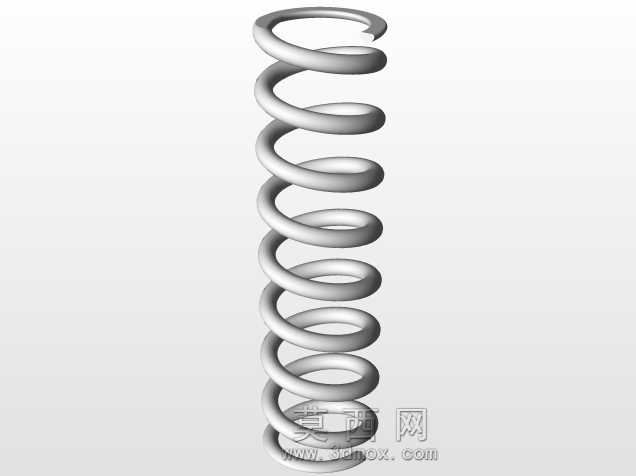

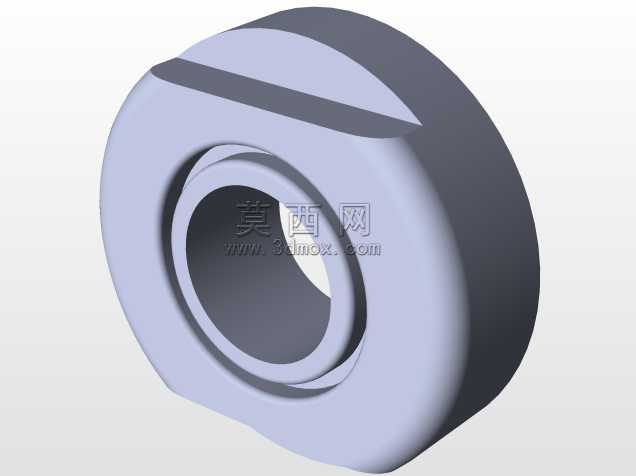

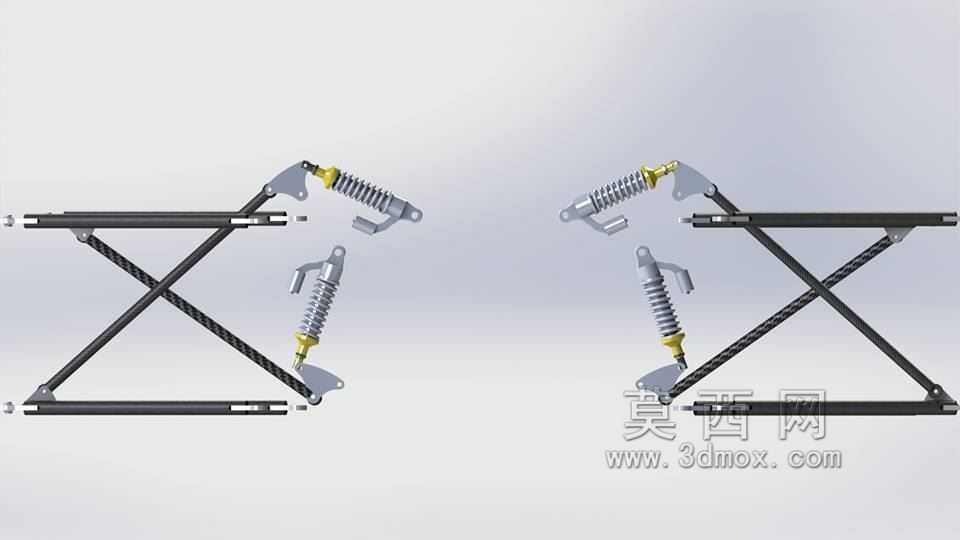

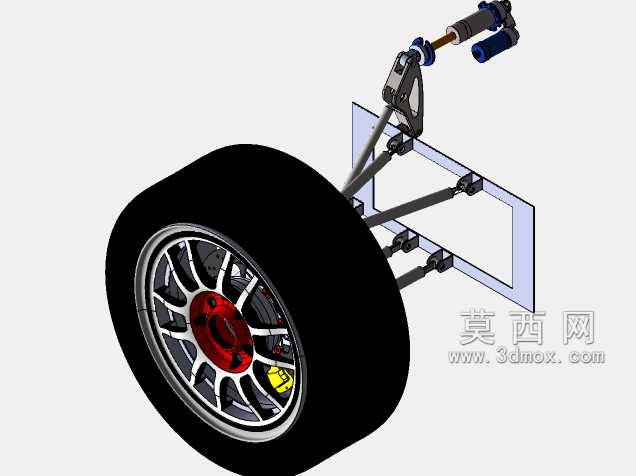

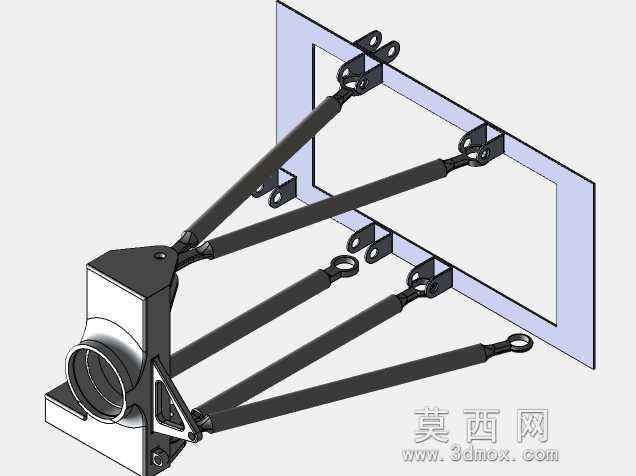

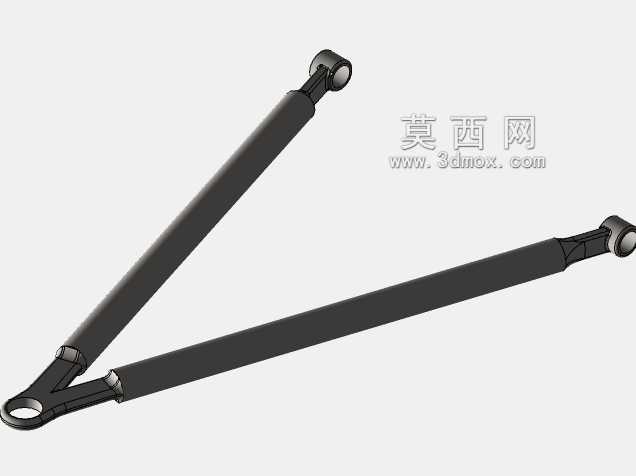

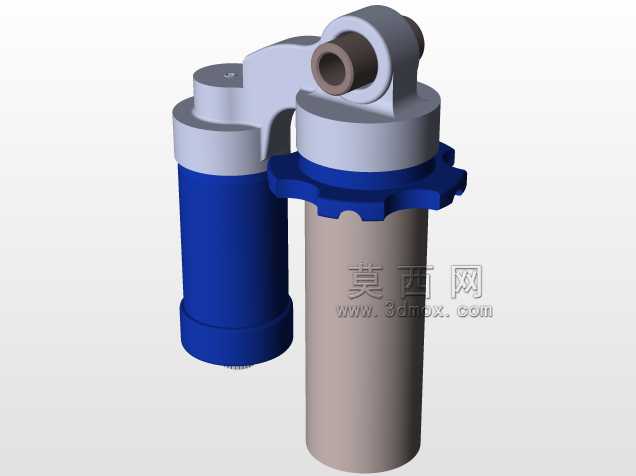

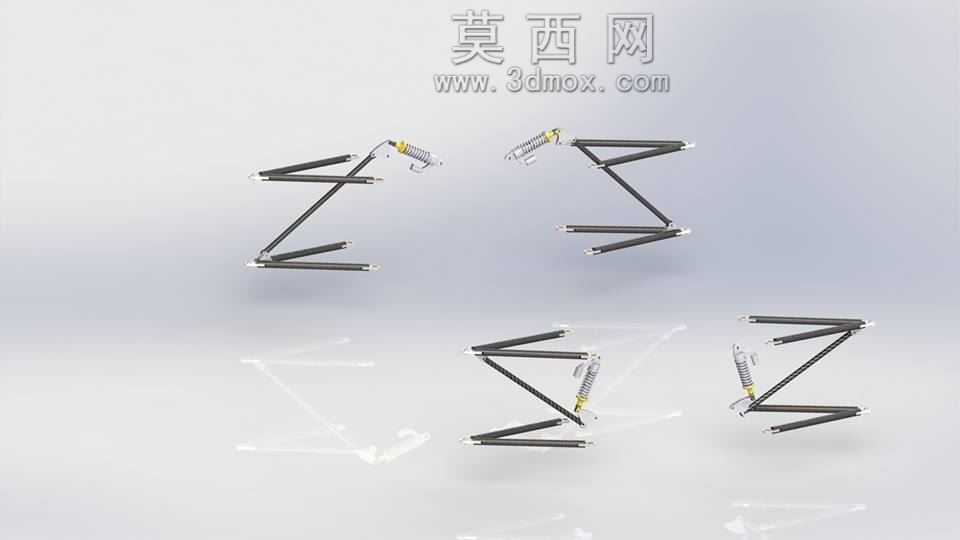

　　从结构功能特性来看，整套结构采用上下不等长叉臂搭配推杆传递载荷的布局，减震器与螺旋弹簧集成的阻尼单元横置在车架前舱区域，这种排布方式可以有效降低簧下质量，同时把减震器的受力路径从轮端直接引导到车架刚度最高的舱体纵梁位置，避免轮端冲击直接传递到车架薄壁结构引发共振。叉臂与转向节、车架端的连接点都采用了球铰结构，预留了足够的摆动自由度，不会在轮跳过程中出现运动干涉，同时推杆的长度匹配了减震器的行程范围，保证车轮上下跳动100毫米的全行程内，减震器的压缩与拉伸比例处于阻尼特性的最优工作区间。

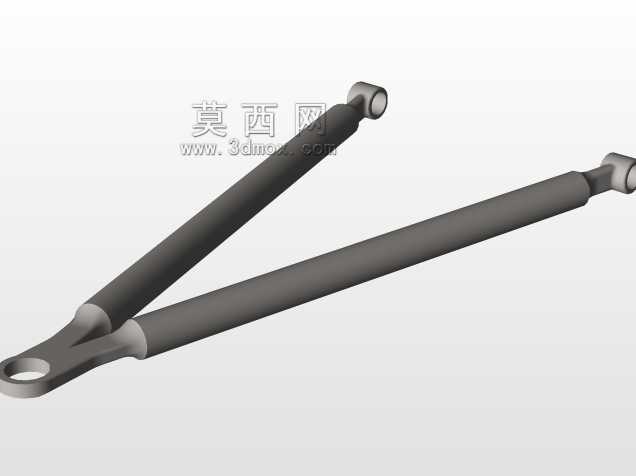

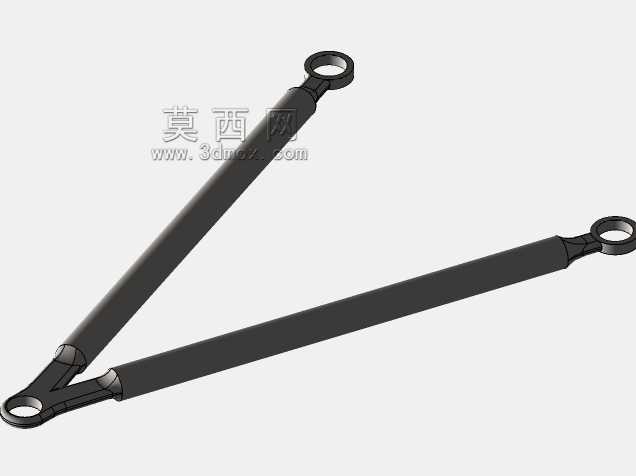

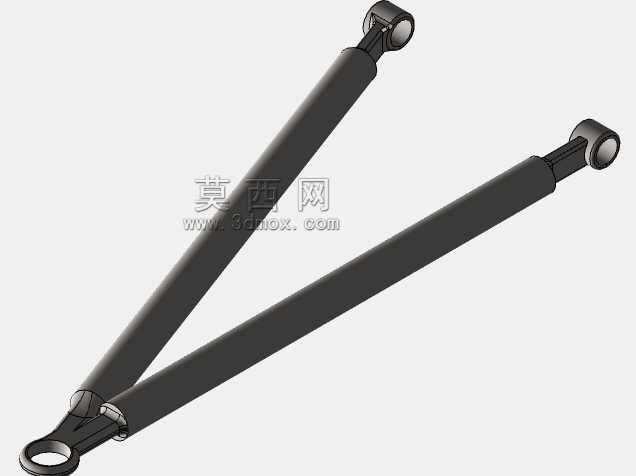

　　设计思路上，这套几何没有盲目照搬量产乘用车的悬架参数，而是针对FSAE赛车1米2左右的轮距、40%左右的前轴轴荷比做了硬点优化：上叉臂长度比下叉臂短约18%，轮跳上跳过程中车轮会自动获得负外倾，抵消过弯时车身侧倾带来的轮胎正外倾增量，让胎面始终和赛道沥青路面保持最大接触面积；主销内倾角设置在12度左右，既保证了转向回正力矩的线性，又不会让低速绕桩时的转向手重过大，适配大学生车手的操作力度习惯；主销后倾角设置在7度，提供足够的高速行驶稳定性，避免长直道末端高速制动时出现方向摆振。

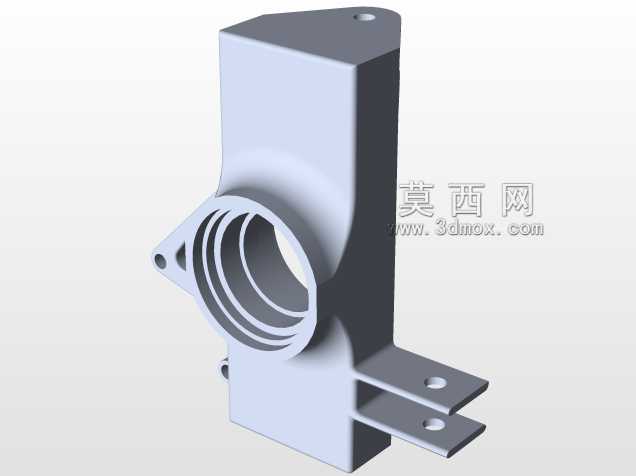

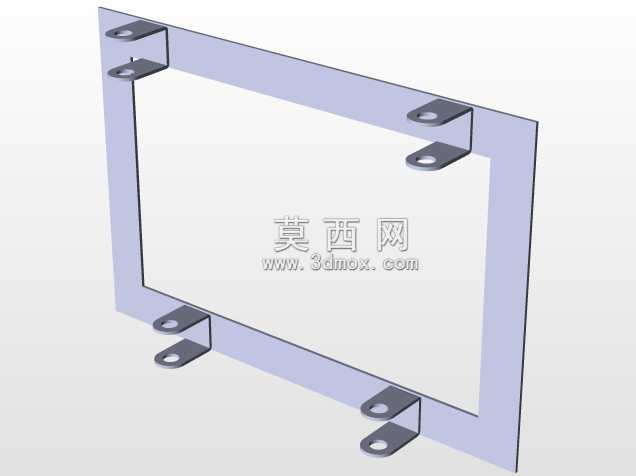

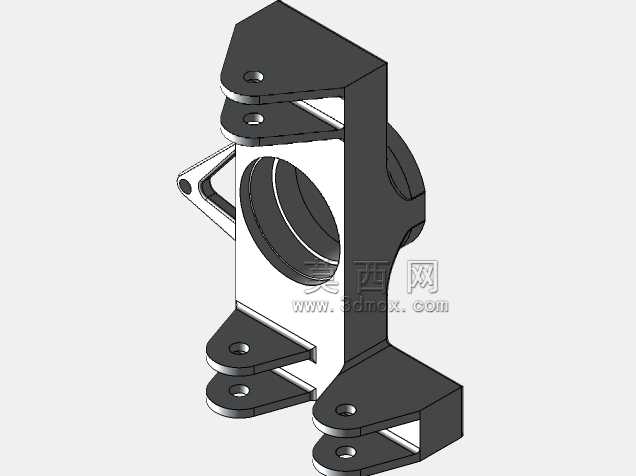

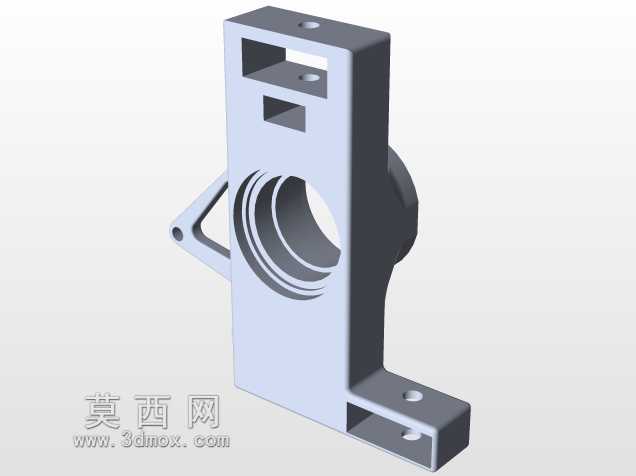

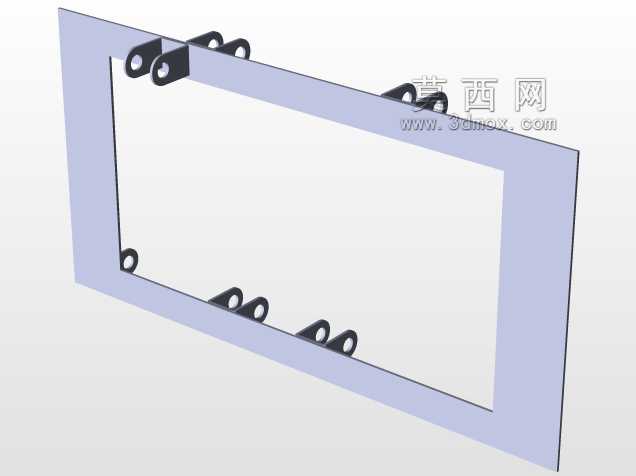

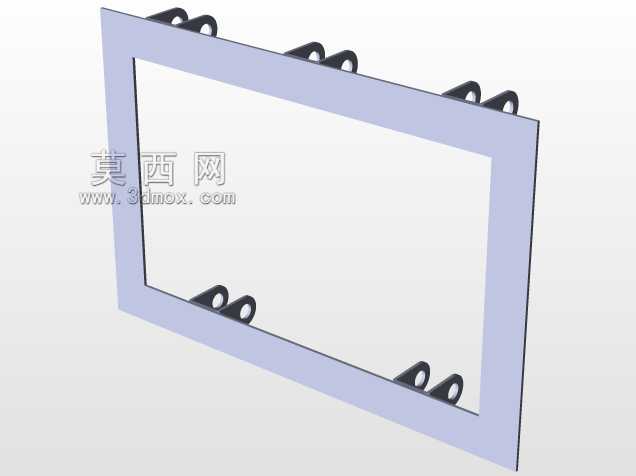

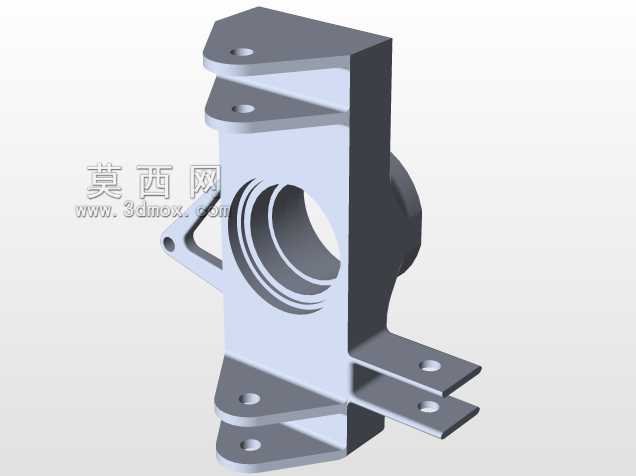

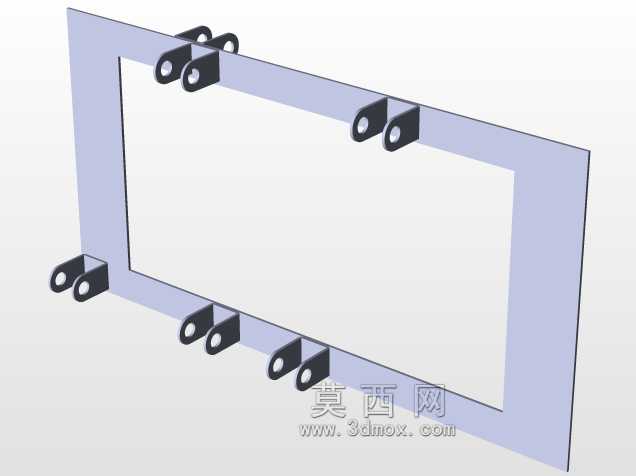

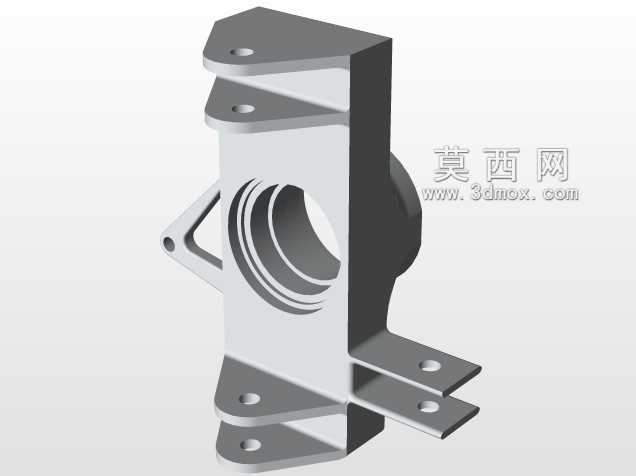

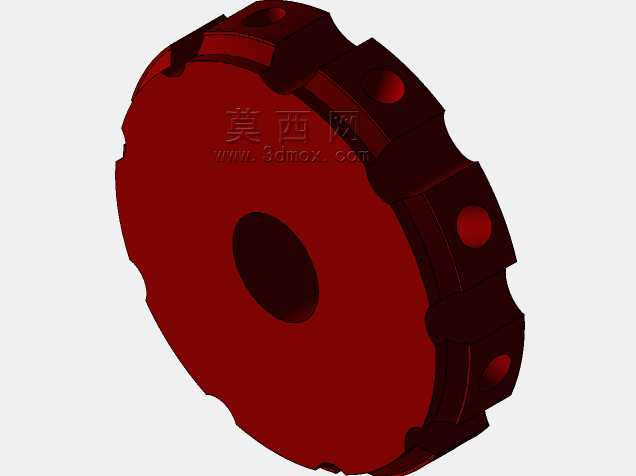

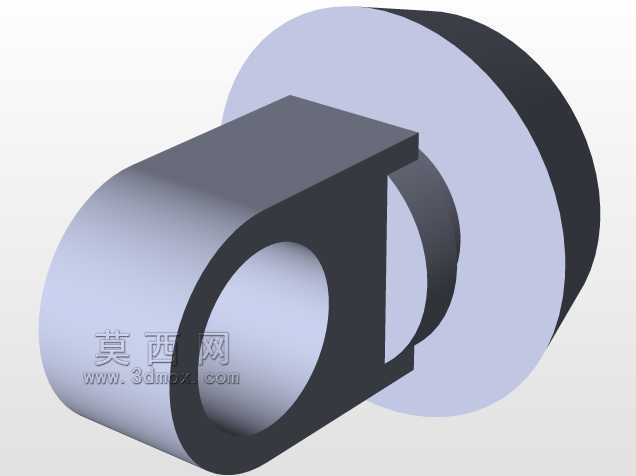

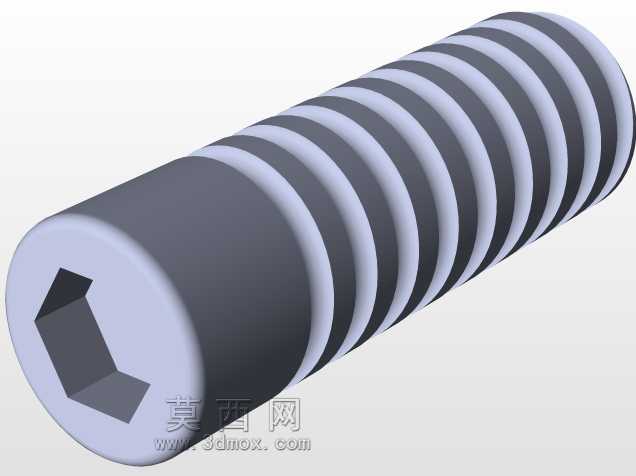

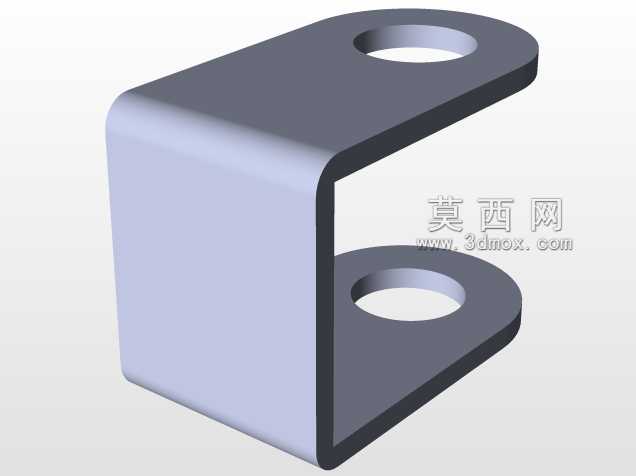

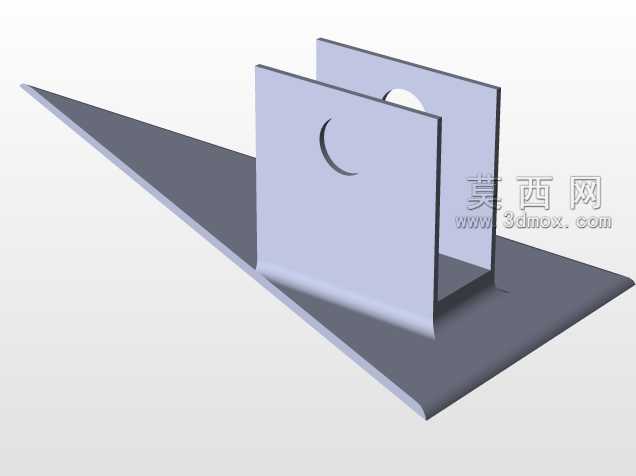

　　从安装边界来看，整套悬架的所有硬点坐标都适配FSAE规则要求的钢管桁架车架前舱尺寸，上下叉臂的车架安装点分别布置在前防滚架下方的横管与前隔板下方的纵梁上，安装面的孔位预留了M8螺栓的安装空间，相邻安装点的间距避开了车架钢管的焊接热影响区，不会因为焊接应力导致安装点强度不足。减震器的上安装点布置在前舱顶部的横梁上，安装角度与水平面呈28度夹角，既保证了阻尼力的传递效率，又不会和转向拉杆、制动管路的排布产生空间冲突；转向节的羊角位置预留了轮毂轴承、制动卡钳的安装接口，轮心高度匹配10英寸轮辋的安装尺寸，轮端的跳动行程不会和轮辋、轮胎侧壁发生剐蹭。

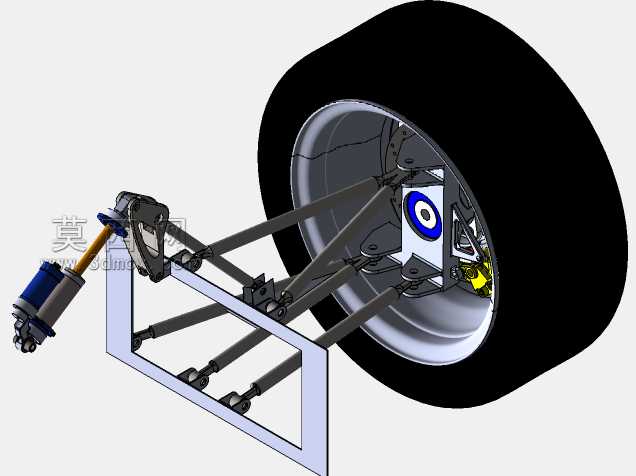

　　实际装车验证的逻辑里，这套几何结构的运动校核覆盖了轮跳全行程加转向全角度的复合工况，不管是方向盘打满的低速转弯状态，还是极限压缩的路肩冲击工况，叉臂、推杆、减震器、转向拉杆之间都保留了至少5毫米的安全间隙，不会出现运动件之间的硬摩擦。同时减震器的杠杆比设置在1.2:1左右，也就是轮端跳动1.2毫米对应减震器压缩1毫米，这个比例可以让减震器的阻尼调校范围更宽，车队可以根据不同赛道的路面特性，通过更换弹簧刚度、调整减震器阻尼阀片来匹配不同的侧倾刚度需求，不用重新修改悬架硬点位置，大幅减少赛事准备阶段的调校工作量。另外，这套几何的侧倾中心高度设置在地面以上120毫米左右，既不会因为侧倾中心过高导致轮跳时车身横向摆动过大，也不会因为侧倾中心过低让侧倾力矩过大，减少防倾杆的刚度需求，进一步降低前轴的簧下质量，提升车轮的贴地性能。
