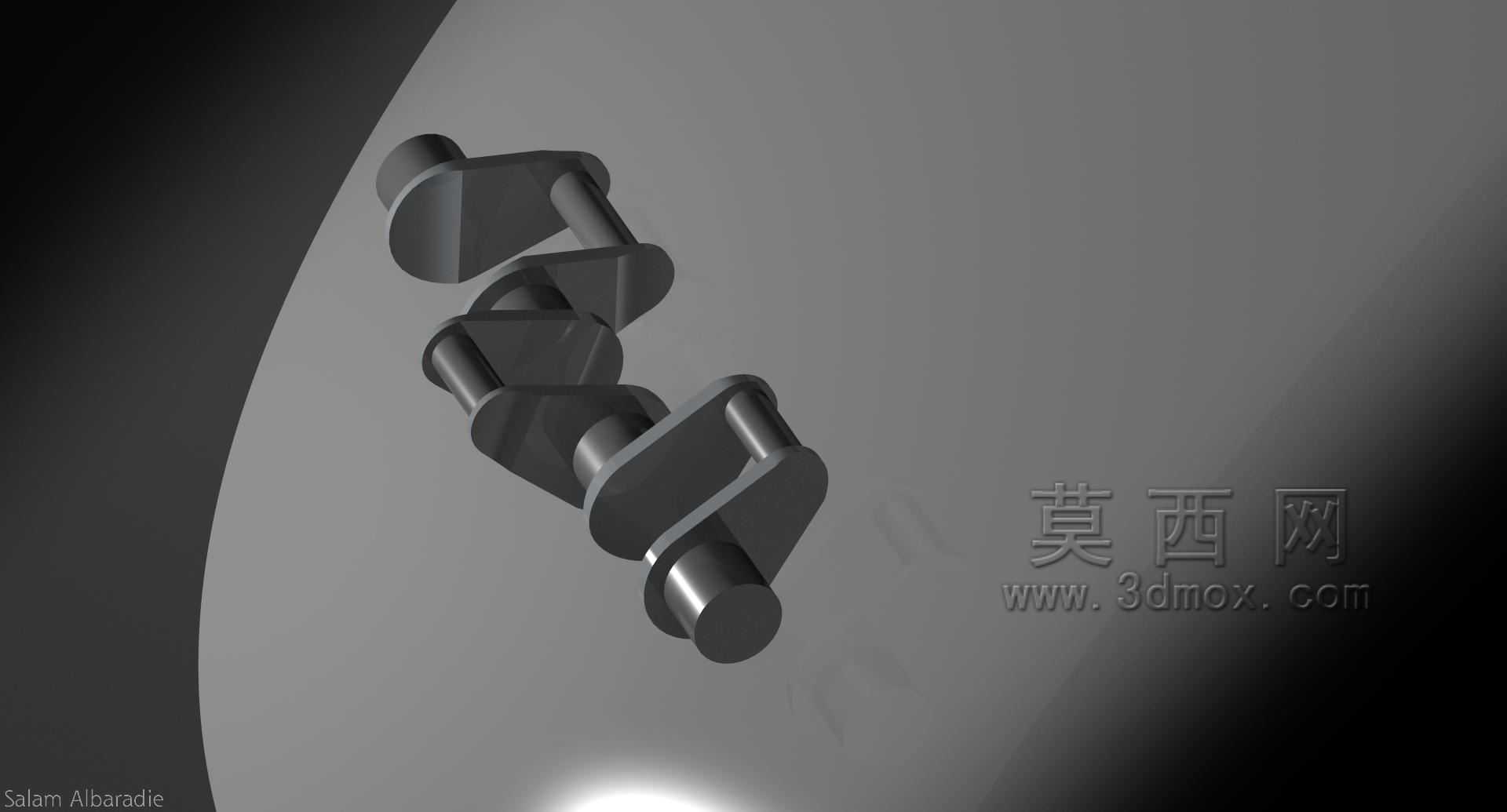

内燃机传动用多拐曲轴结构三维造型

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载零件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率，在车用动力、工程机械动力、小型通用发电机组、农用机械动力单元等场景中，都是不可替代的核心传动部件。做这类零件的三维建模时，首先要捋清楚各轴段的同轴度基准，所有主轴颈的公共轴线是整个零件的装配基准，加工时也是以两端中心孔作为定位基准，建模时需要先把这条基准轴线作为全局参考，避免后续各拐的位置度出现偏差。从结构上看，这款曲轴采用多曲拐排布，每个曲拐包含主轴颈、连杆轴颈、曲柄臂三个核心部分，相邻曲拐之间的夹角按照气缸做功顺序做相位排布，保证各缸做功冲程的间隔均匀，降低整机运转时的扭矩波动。

　　主轴颈是曲轴的装配支撑段，安装在缸体的主轴承座内，配合轴瓦实现回转支撑，建模时要严格控制各主轴颈的圆柱度，轴颈表面的粗糙度要求较高，实际加工中需要经过精磨、抛光工序，减少运转时的摩擦损耗。连杆轴颈是和连杆大端配合的部位，其轴线与主轴颈轴线存在固定偏心距，这个偏心距直接决定活塞的行程长度，是影响发动机排量的核心参数，建模时要保证偏心距的尺寸精度，同时连杆轴颈与主轴颈之间的平行度公差需要严格控制，否则会出现连杆偏磨、运转卡滞的问题。曲柄臂是连接主轴颈和连杆轴颈的结构，其截面形状做了优化设计，不是简单的矩形结构，而是在保证结构强度的前提下做了减重处理，同时在曲柄臂的平衡位置设计有平衡重结构，平衡重的作用是抵消曲轴回转时连杆轴颈、

　　曲柄部分产生的离心惯性力，以及活塞往复运动产生的一阶、二阶往复惯性力，降低整机振动，平衡重的形状和质心位置需要经过动平衡计算确定，建模时要准确还原平衡重的轮廓，保证质心位置符合设计要求。在各轴段之间设计有过渡圆角，这个细节非常关键，曲轴工作时承受交变的弯曲、扭转复合载荷，轴颈与曲柄臂连接的位置是应力集中高发区，过渡圆角的半径大小直接影响应力集中系数，圆角过小容易在交变载荷下产生疲劳裂纹，最终导致曲轴断裂，建模时不能把过渡位置做成直角，要按照设计要求做出平滑的圆角过渡，同时圆角表面的加工质量也有较高要求，避免加工刀痕造成应力集中。曲轴的轴向定位依靠其中一道主轴颈两侧的止推面实现，建模时要准确还原止推面的位置和宽度，

　　保证装配后曲轴的轴向窜动量在允许范围内，避免因轴向窜动过大导致齿轮、正时机构的磨损加剧。油道设计是曲轴建模中不能忽略的部分，主轴颈和连杆轴颈表面都设计有润滑油孔，内部通过斜向油道连通，来自发动机主油道的压力润滑油通过主轴颈的油孔进入内部油道，再输送到连杆轴颈表面，为连杆大端轴瓦提供润滑，建模时要保证油道的连通性，油孔的倒角位置也要准确还原，避免油孔边缘的应力集中。从安装边界来看，曲轴的轴向总长度需要和缸体的主轴承座间距匹配，各主轴颈的直径要和主轴承瓦的尺寸适配，前端轴段需要预留正时齿轮、皮带轮、油封的安装位置，后端轴段要预留飞轮、曲轴后油封的安装位置，输出端的连接结构要和飞轮的定位止口、螺栓孔位置完全对应，保证动力输出的连接可靠性。建模过程中，各曲拐的相位角要严格按照做功顺序排布，比如四缸机的曲拐相位通常采用平面排布，相邻做功缸的曲拐夹角为180度，保证各缸的做功间隔均匀，扭矩输出平稳。完成基础实体建模后，还要对曲轴的结构做细节检查，比如各轴颈的退刀槽位置、密封环槽的尺寸、螺栓孔的位置度，这些细节都会影响后续的装配和实际使用性能。这类零件的三维模型不仅可以用于结构干涉检查、装配模拟，还可以导入有限元分析软件做强度、刚度校核，分析最大载荷下的应力分布、变形量，验证结构设计的合理性，也可以用于动平衡仿真，提前优化平衡重的结构参数，减少后续物理样机的试验迭代次数。
