带径向安装槽的齿圈式飞轮结构设计

　　在动力传动系统的实际工况里，飞轮这类部件的核心作用从来都不是单一的储能，很多刚入行的设计人员容易把它的功能局限在四冲程发动机的转速平稳维持上，实际上在冲压设备、大型压缩机、往复式泵组甚至部分重载输送机的传动端，飞轮都是用来平抑负载波动、降低峰值扭矩冲击的关键零件。这次设计的这款带齿圈结构的飞轮，外圈直接加工出啮合齿形，省去了额外加装启动齿圈的过盈配合工序，能直接和启动驱动齿轮啮合，在中小功率的动力单元里，这种一体化结构能减少两个装配环节，也避免了齿圈松脱打滑的常见故障。

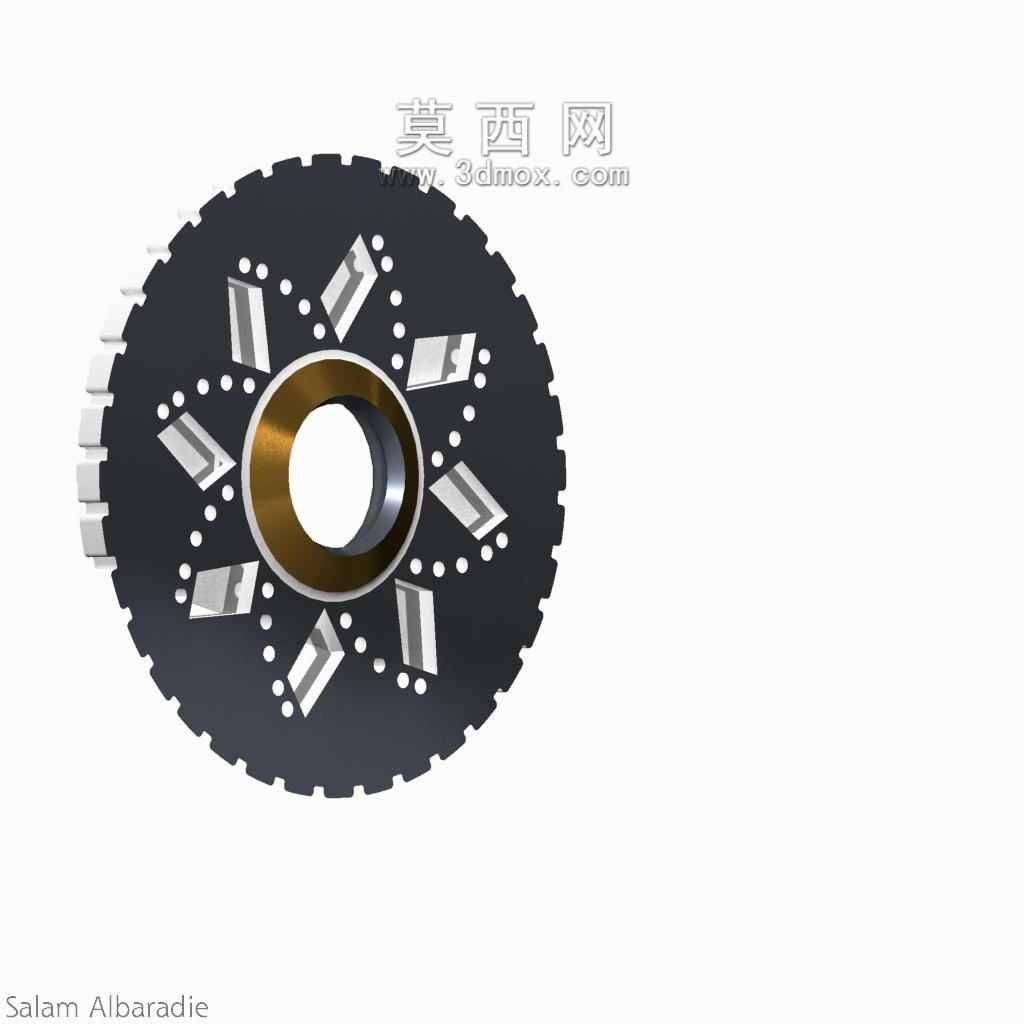

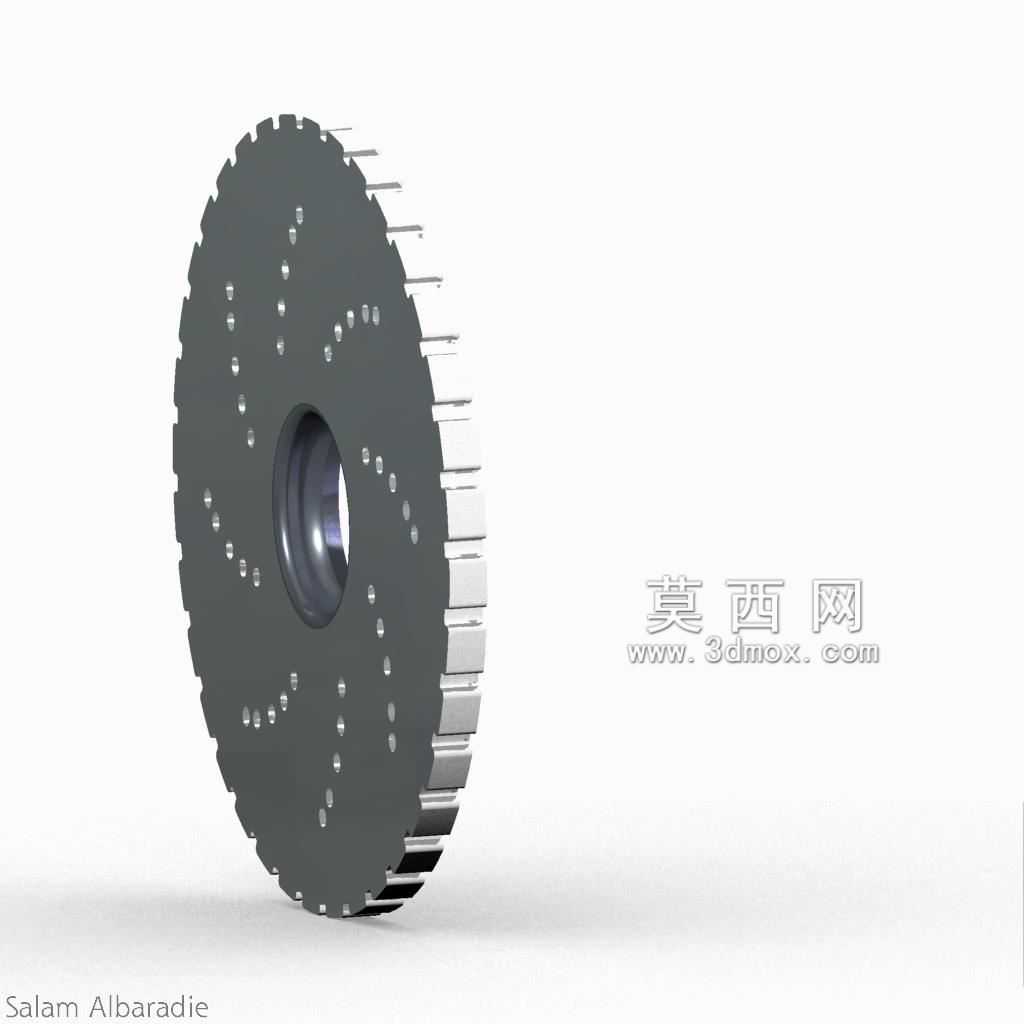

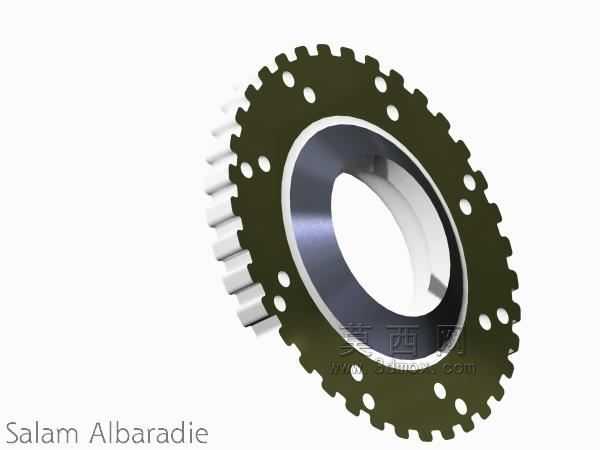

　　从结构细节来看，轮缘部分做了等厚度的环形设计，这部分是飞轮储存转动惯量的核心区域，材料选用常见的灰铸铁就可以满足大部分工况需求，毕竟灰铸铁的减震性能优异，成本可控，铸造工艺成熟，轮缘的外圆齿形精度控制在8级精度就能满足启动啮合的需求，不需要过高的加工精度徒增成本。轮辐部分没有采用传统的实心辐板结构，而是做了周向均匀分布的径向安装槽，这些槽位不是随意开设的，一方面是为了在不损失过多转动惯量的前提下降低整体重量，另一方面这些槽位可以作为动平衡调整的去重区域，在做动平衡校验的时候，不需要额外在轮缘钻孔去重，直接在辐板槽位铣削调整即可，不会破坏外圈齿形的完整性，也不会影响轮缘的结构强度。

　　中心的轮毂部分做了加厚的凸台设计，内孔是和传动轴配合的安装基准，配合公差选用H7/k6的过渡配合，既能保证装配时的对中精度，又能传递足够的扭矩，不需要额外加工超大的键槽，普通的平键连接就可以满足扭矩传递需求，轮毂和辐板的过渡位置做了大圆角处理，避免应力集中，毕竟飞轮在高速旋转的时候，过渡位置的应力集中很容易导致疲劳裂纹，尤其是在频繁启停的工况下，圆角的R值不能小于5mm，这是很多新手设计时容易忽略的细节，为了省加工量把圆角做小，后期很容易出现轮毂开裂的问题。

　　实际安装的时候，需要注意飞轮的轴向定位，轮毂端面要和轴肩紧密贴合，端面跳动控制在0.1mm以内，不然高速旋转时会产生额外的轴向窜动，连带影响轴承的使用寿命。外圈的齿形在安装前要做去毛刺处理，啮合侧隙保持在0.2-0.4mm之间，侧隙过小会导致启动时卡滞，侧隙过大则会产生明显的啮合冲击噪音。辐板上的安装槽除了动平衡去重之外，部分工况下还可以用来安装辅助的信号触发块，配合转速传感器实现转速实时监测，不需要额外在轴上加装测速齿盘，进一步简化了传动端的结构。

　　从应用场景拓展来说，这款飞轮的结构尺寸适配直径30-50mm的输出轴，轮缘外径控制在300mm级别，既可以用在小型内燃机的动力端，也可以改装后用在小型冲床的曲轴端，用来储存冲压瞬间的能量，降低电机的峰值功率需求。设计的时候特意把辐板的槽位做了等角度均匀分布，8个槽位两两对称，不管是做静平衡还是动平衡都很方便调整，不需要做复杂的配重计算，车间的普通平衡机就能完成校验工作。另外轮缘的厚度经过转动惯量核算，在额定转速1500rpm的工况下，储存的动能足够平抑单缸四冲程发动机的做功冲程扭矩波动，也能满足10吨级小型冲床的单次冲压能量需求，不需要额外加大轮缘尺寸，避免整机结构过于笨重。

　　很多人觉得飞轮结构简单，就是一个铁盘子，实际上真正做工程设计的时候，每一个尺寸的确定都要结合工况核算，比如轮缘的厚度如果做薄了，转动惯量不够，平抑波动的效果就差，做厚了则会增加整机重量，提升启动时的负载，还会浪费材料。中心轮毂的长度也有讲究，太短的话和轴的配合长度不足，容易出现配合松动，太长则会占用过多的轴向安装空间，导致传动端的布局变得紧凑局促，甚至影响其他部件的安装位置。这款飞轮的轮毂长度设计为内孔直径的1.2倍，刚好满足配合长度的要求，也不会占用多余空间。辐板上的减重槽边缘都做了倒角处理，避免应力集中，也防止装配时割伤操作人员，这些细节虽然不影响核心功能，但是在实际生产装配里都是必须考虑的工程细节。
