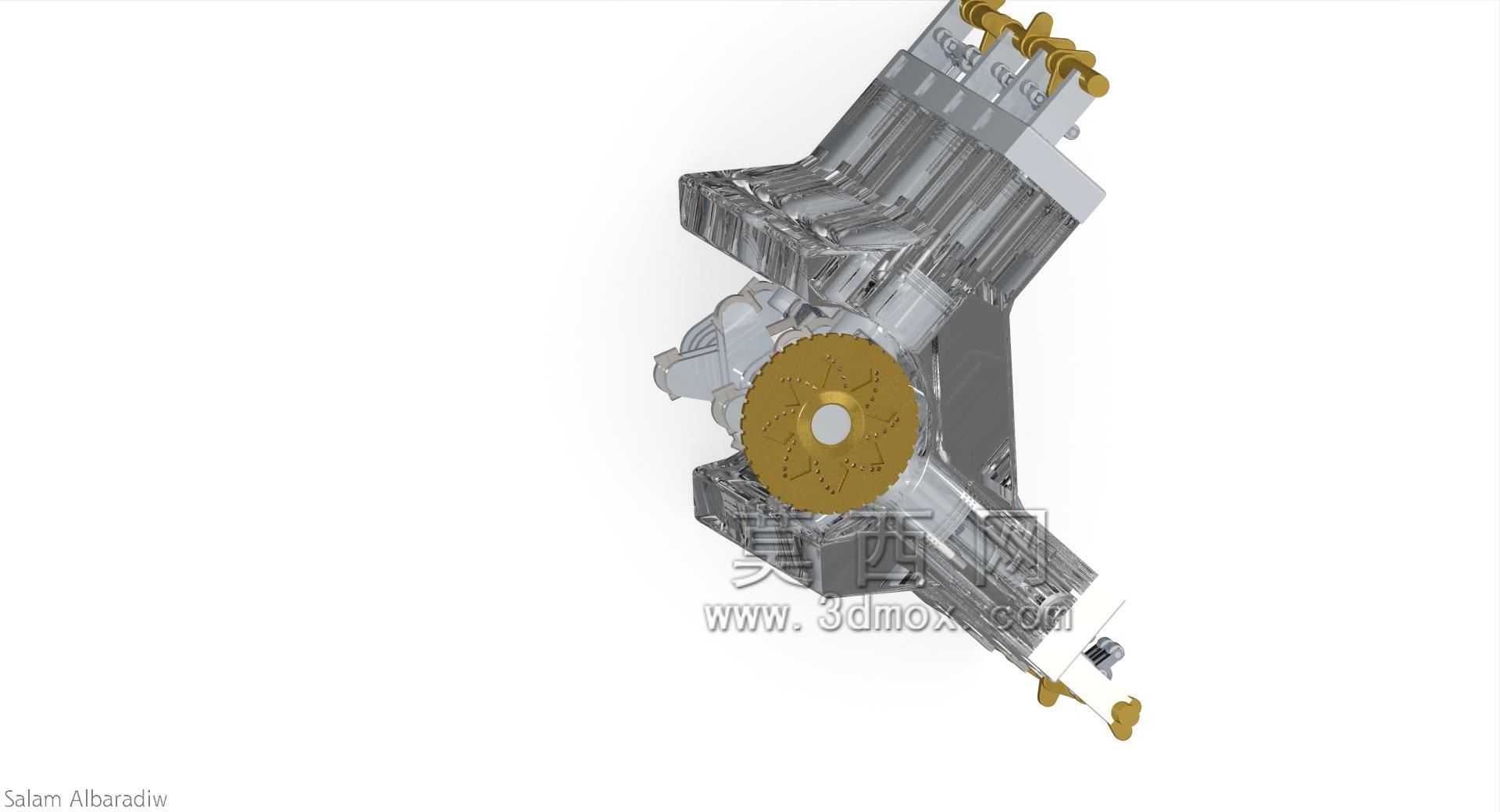

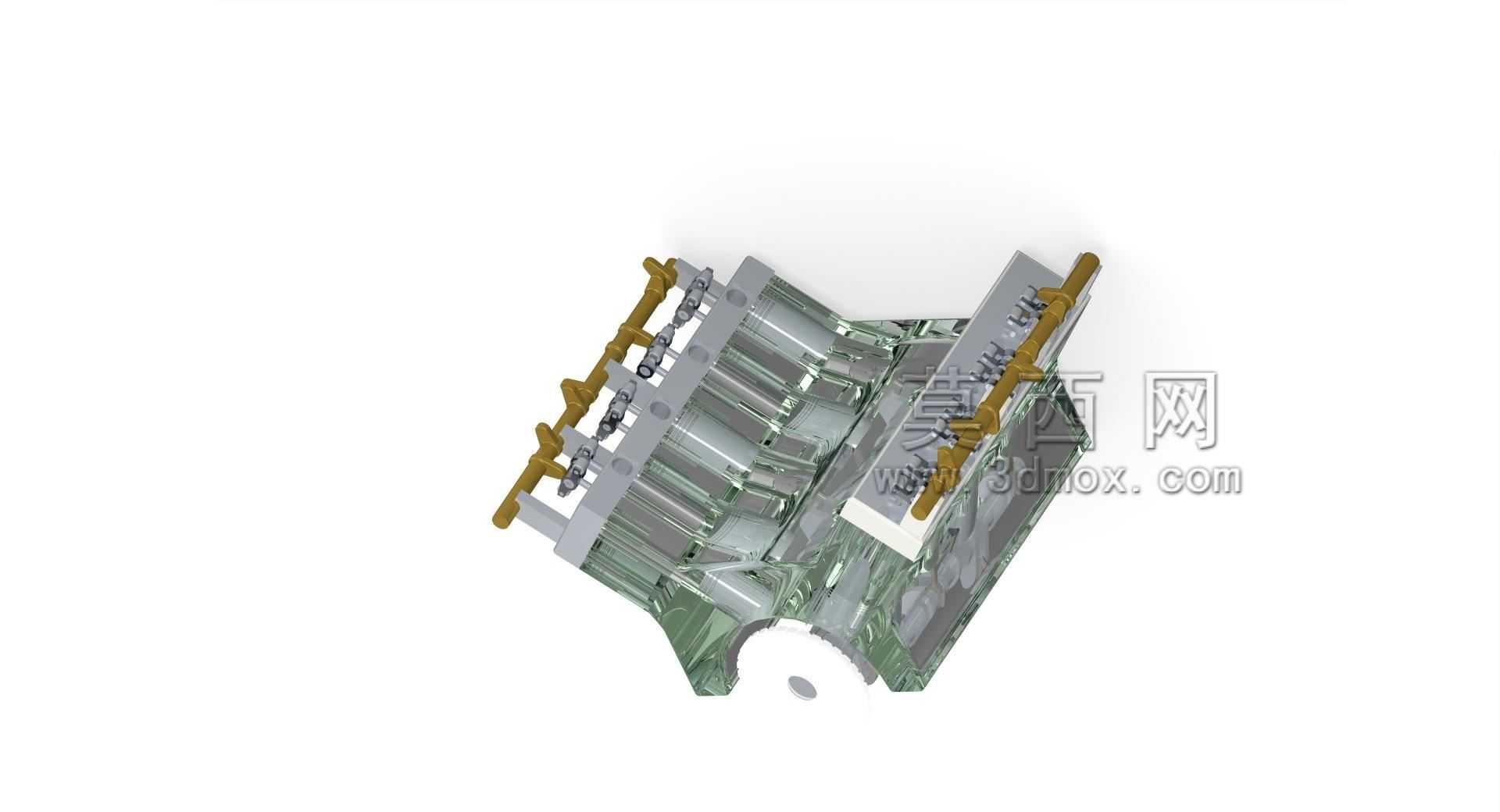

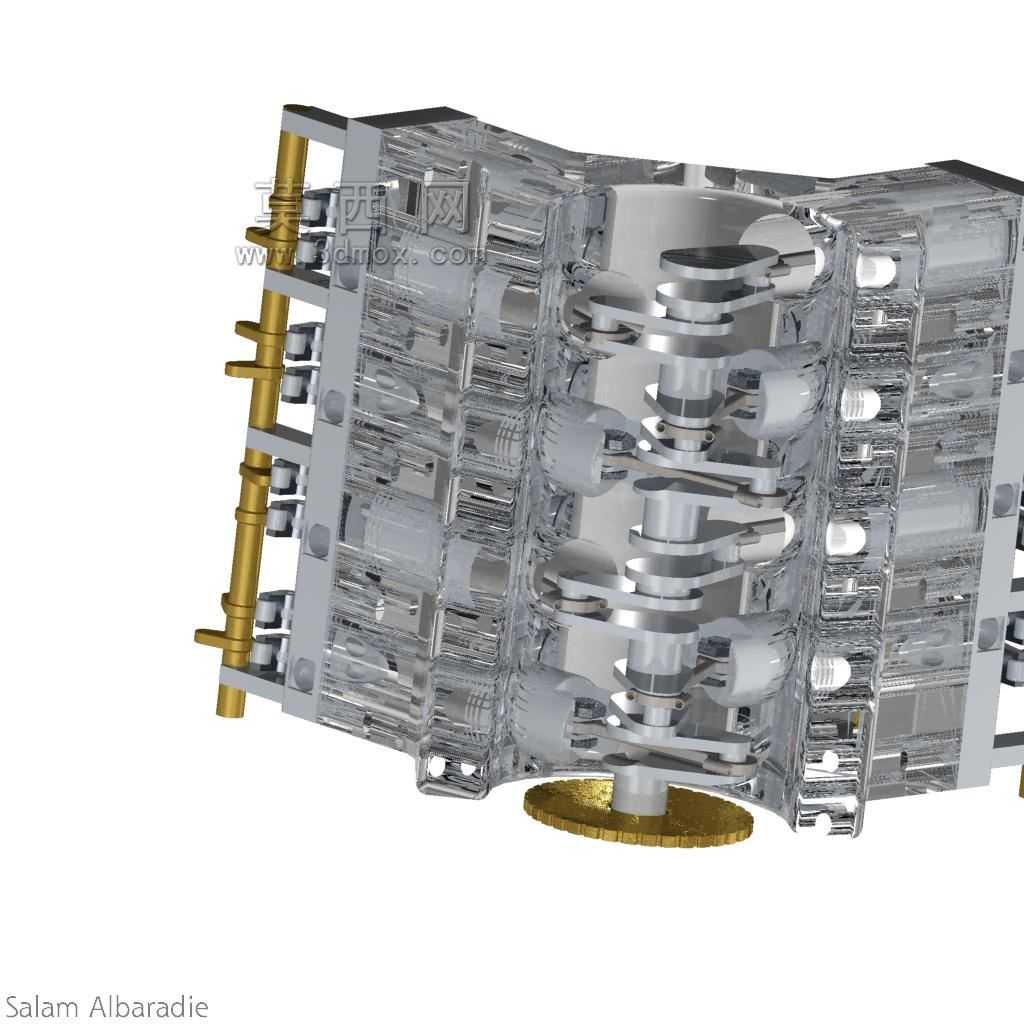

V型八缸内燃发动机缸体总成结构

　　在商用车、高性能乘用车辆以及大马力工程机械的动力配套场景中，V型八缸动力单元始终占据着大排量动力输出的核心位置，这类动力装置的缸体采用两列气缸呈V型夹角布置的结构形式，相比直列同缸数机型，能够大幅缩短整机轴向尺寸，降低动力舱的纵向布置空间占用，同时平衡曲轴运转过程中的一阶二阶往复惯性力，让整机高转速工况下的振动水平控制在更合理的区间。从实际使用场景来看，这类动力单元不仅适配大扭矩需求的重载货运车辆、越野特种车辆，也常被配套在固定式发电机组、大型工程作业机械的动力端，为整套设备提供持续稳定的动力输出，部分大马力船舶辅机动力单元也会采用同结构的V型八缸布置形式，依靠紧凑的结构和均衡的运转特性满足狭小机舱内的安装与长时间连续运转需求。

　　从结构设计的思路来看，这套缸体总成在建模阶段优先考虑了曲轴系的支撑刚度，两列气缸的夹角选取经过了多轮动力学仿真验证，既保证了进气歧管、排气歧管在缸体两侧有足够的布置空间，也能让整机的重心高度控制在合理范围，降低配套设备整机的重心，提升运行稳定性。缸体的水套结构采用了分层设计的思路，每一列气缸的冷却水道独立连通到缸体前端的水泵安装位，能够保证各缸冷却均匀，避免出现局部过热导致的缸体变形、活塞拉缸等故障；主油道则布置在缸体V型夹角的中央位置，通过分支油道分别向两侧气缸的凸轮轴轴承位、曲轴主轴承位、连杆轴承位输送压力润滑油，缩短了润滑油的输送路径，保证冷启动阶段各摩擦副能够快速建立油压，减少启动阶段的异常磨损。

　　在安装边界的设计上，缸体下端的曲轴箱部分预留了与油底壳连接的整圈密封法兰面，法兰面的螺栓孔采用等间距与受力点加密结合的布置方式，在曲轴主轴承盖对应的位置加大螺栓规格，保证油底壳密封的可靠性，同时承受曲轴运转过程中传递到箱体的冲击载荷。缸体前端面预留了正时机构、水泵、机油泵、前端轮系的安装定位止口与螺栓孔位，所有安装位的同轴度、平面度公差在建模阶段就按照量产加工的工艺要求做了基准统一，以缸体顶面的气缸盖安装面、曲轴主轴承孔的公共轴线作为核心设计基准，所有关联安装面的形位公差都围绕这两个基准设定，减少后续加工过程中的基准转换误差，提升零部件的互换性。缸体后端面则预留了飞轮壳、变速器连接的定位止口，止口的轴线与曲轴主轴承孔轴线保持严格同轴，保证动力输出端的连接精度，避免飞轮运转过程中出现偏摆导致的离合器异常磨损、传动系振动等问题。

　　两侧气缸盖的安装面采用了每缸周围均匀布置螺栓的设计，螺栓孔的深度经过精确计算，保证螺栓拧紧后气缸垫的压紧力均匀分布，不会出现局部密封不严导致的漏气、漏水、漏油问题。进排气侧的缸体侧壁预留了发动机支架、空调压缩机、转向助力泵、发电机等附件的安装凸台，每个凸台的位置都经过附件布置的运动校核，保证皮带轮系的共面度符合设计要求，同时预留足够的维修操作空间，方便后续使用过程中的零部件更换与维保作业。缸体内部的加强筋布置沿着载荷传递的路径设计，在两列气缸的连接壁、主轴承座的支撑位置设置了交叉加强筋，在保证缸体整体刚度满足爆发压力要求的前提下，尽可能减少不必要的壁厚冗余，控制缸体的整体重量，实现轻量化与结构强度的平衡。

　　从功能特性来看，这套结构的缸体能够承受大排量内燃机高爆发压力的冲击，V型布置的结构让整机的宽度尺寸控制在合理范围内，能够适配多数动力舱的横向安装空间，相比同排量的直列六缸或者V6机型，八缸的结构能够让每个气缸的缸径保持在更合理的区间，提升混合气的燃烧效率，同时曲轴每旋转90度就有一个气缸做功，动力输出的连贯性更好，运转的平顺性更优，在低转速区间就能输出足够大的扭矩，适配重载工况下的动力需求。建模过程中对所有的润滑油道、冷却水道都做了流体仿真的前置校核，避免出现流动死区导致的局部散热不足、润滑油供油不畅等问题，所有的壁厚过渡位置都做了圆角处理，减少应力集中点，提升缸体的疲劳寿命，满足长时间高负荷运转的使用要求。
