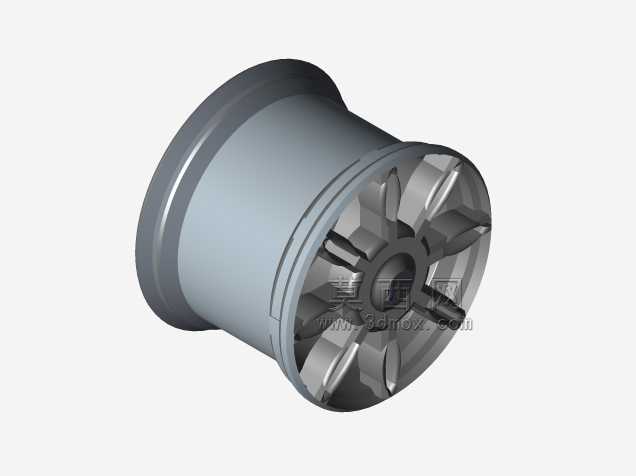

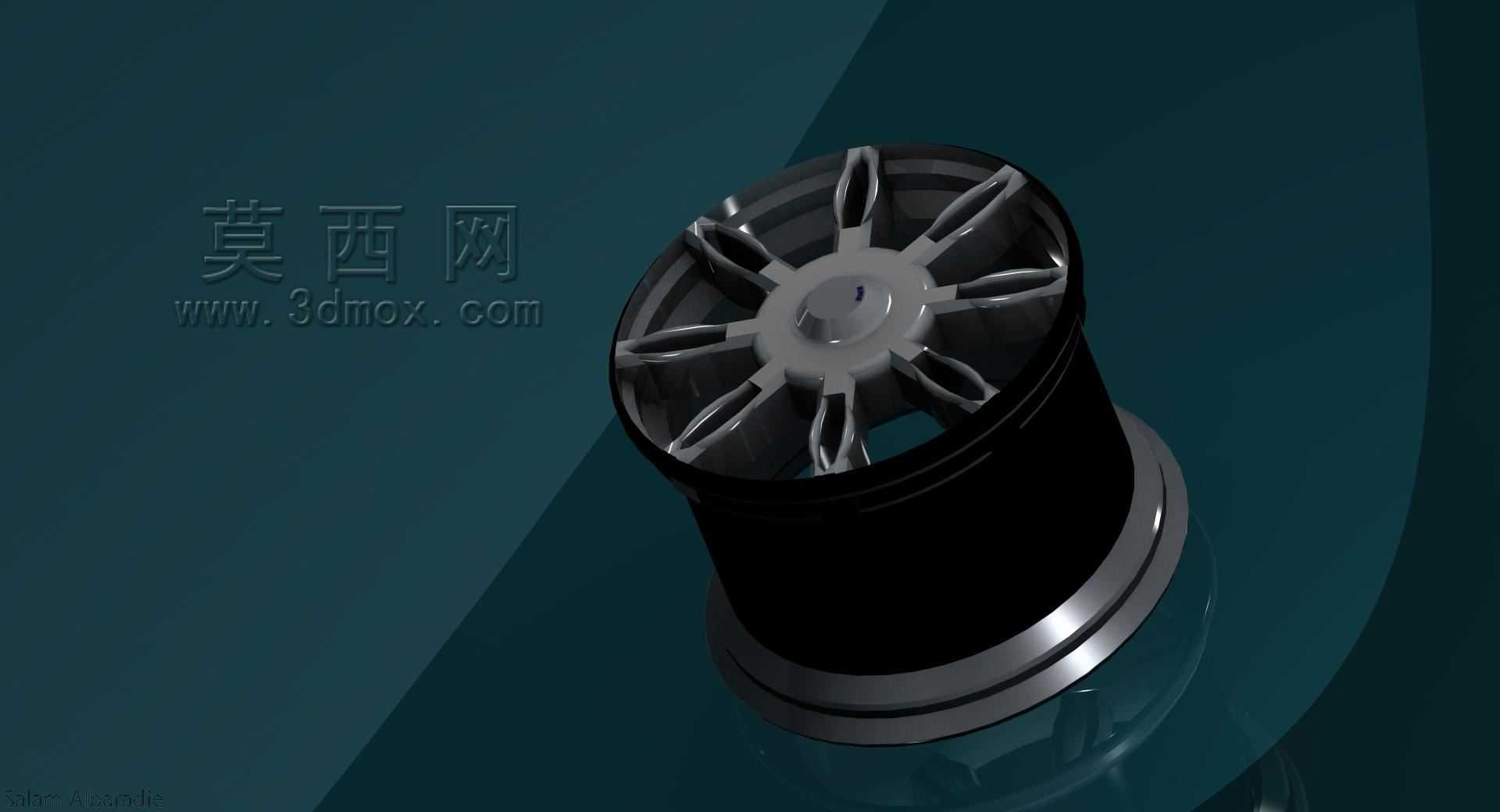

多辐条汽车轮毂轮辋边沿结构设计

　　该结构属于汽车行走系统轮毂总成的边沿组成部分，日常在乘用车、改装车辆的行走机构中承担核心连接与承载作用，实际装车场景中，这部分结构直接衔接轮胎胎圈与轮毂主体辐条，既要传递车身载荷到轮胎接地部位，也要在车辆过弯、经过颠簸路面时承受轮胎带来的侧向冲击与径向交变载荷，是保障轮胎安装定位精度、避免行驶中轮胎脱圈的关键结构。从功能特性来看，该边沿结构的内侧设计有与轮胎胎圈匹配的阶梯状止口，止口的直径公差、表面粗糙度直接决定轮胎装配后的密封性能，针对无内胎轮胎的使用需求，止口位置的圆角过渡经过反复校核，既能够避免应力集中导致的结构开裂，也能防止尖锐棱边割伤轮胎胎圈的密封橡胶层；结构外侧与轮辐衔接的部位做了等壁厚过渡设计，

　　在铸造或者锻造加工过程中，能够避免壁厚差过大带来的缩孔、冷隔等成型缺陷，同时也能降低高速旋转时的动平衡偏差，减少车辆高速行驶时的方向盘抖动问题。设计过程中，首先围绕轮胎的安装边界确定了边沿的整体径向尺寸，匹配常用的17英寸改装轮胎的胎圈座直径，轴向宽度则参考对应规格轮胎的胎圈宽度设定，预留了0.8mm的装配间隙，既方便轮胎拆装时的压装操作，也不会因为间隙过大导致轮胎行驶中出现窜动。轮辐与边沿衔接的位置采用了八组镂空辐条的连接形式，每一组辐条的截面都做了变厚度设计，靠近边沿的位置厚度稍薄，向中心轮毂轴座位置逐渐加厚，这种设计一方面能够降低整体结构的转动惯量，减少车辆起步、制动时的动力损耗，另一方面也能在保证整体结构强度的前提下，

　　留出足够的刹车系统散热空间，避免长时间制动时热量堆积在轮毂内部导致轮胎温度过高。在安装边界的设计上，中心轴孔的定位止口尺寸严格匹配对应车型的轮毂轴头直径，螺栓孔的分布圆直径、孔位角度都按照乘用车通用的五孔安装标准设定，能够适配多数同参数的家用车型轴头安装需求，边沿外侧的轮缘位置做了凸起的挡边设计，挡边高度经过校核，在轮胎亏气状态下也能够托住轮胎胎侧，避免轮胎直接脱离轮辋引发安全事故。实际建模过程中，对边沿与轮辐的连接位置做了有限元应力校核，模拟车辆满载过弯时的侧向载荷工况，最大应力值远低于铝合金材料的屈服强度，同时对整体结构做了旋转动平衡模拟，通过调整辐条背面的减重槽位置，将不平衡量控制在整车厂要求的5g以内，

　　减少后续装配时的平衡块粘贴量。结构的表面处理预留了喷涂、抛光的加工余量，边沿的外露面设计为平滑过渡曲面，既能够降低车辆行驶时的风阻，也方便后续做亮面、熏黑等不同外观工艺处理，满足改装市场的多样化外观需求。针对日常使用中容易出现的刮蹭问题，边沿最外侧的凸起挡边做了加厚处理，轻微刮蹭路沿时不会直接损伤到轮辐主体结构，也不会导致轮辋变形影响轮胎密封。
