凸轮轴安装定位调整支撑块结构

　　在发动机装配与检修、凸轮轴传动机构调试的现场场景里，这类调整支撑块是直接决定凸轮轴安装同轴度、工作间隙稳定性的关键小尺寸结构件，很多一线装配人员容易忽略这类小零件的精度影响，实际上它的形位公差、安装贴合度直接关系到凸轮轴运转时的跳动量，进而影响气门开闭正时、传动副磨损速率。从实际使用场景来看，这类零件既会出现在内燃机凸轮轴轴端的辅助支撑工位，也会用在自动化凸轮送料机构的轴系位置校准环节，当凸轮轴长期运转出现轴瓦磨损、基座偏移导致的同轴度超差时，不需要整体更换轴承座或者机加工安装基面，通过更换对应厚度规格的调整块，就能快速补偿安装间隙，把轴系的中心高重新校准到设计公差范围内，大幅降低设备检修的停机时长与加工成本。

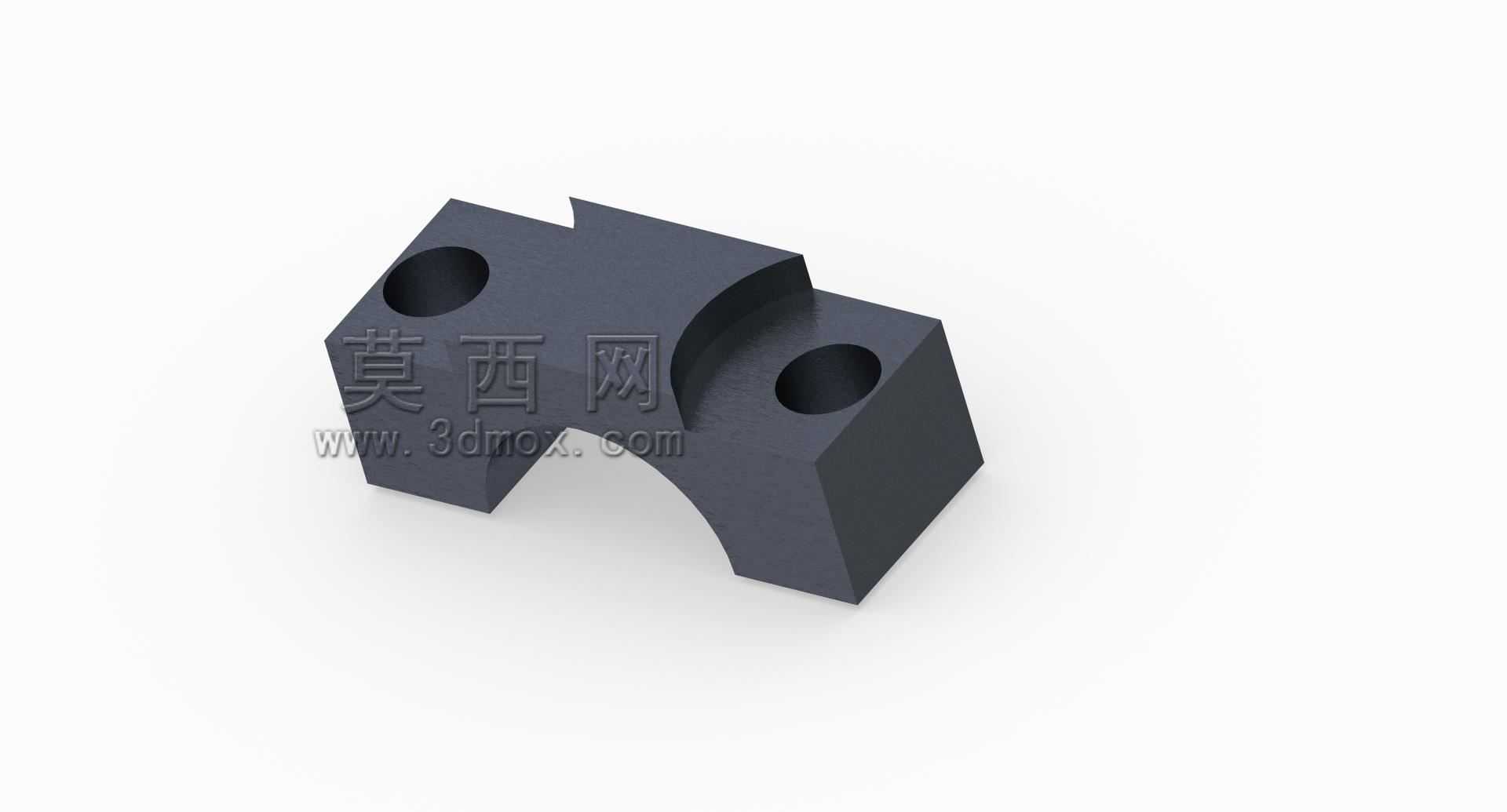

　　从结构设计逻辑来看，这个零件采用整体式块状结构，主体为矩形基体，一侧加工出与凸轮轴轴颈外圆匹配的内凹圆弧支撑面，圆弧面的粗糙度要求控制在Ra1.6以内，保证和轴颈或者轴瓦外圈的贴合面积不低于85%，避免局部应力集中导致的压溃变形。基体上对称布置两个通孔安装孔，孔位的中心距公差严格控制在±0.02mm范围内，安装时穿过内六角螺栓将调整块固定在设备的基座安装面上，双孔对称的设计可以避免锁紧时零件出现偏转，保证支撑圆弧面的轴线和凸轮轴轴线完全平行。零件的两个安装端面都做了平面度处理，安装贴合面的平面度公差不超过0.01mm，防止锁紧后出现虚位，在设备长期振动工况下出现松动移位。

　　从安装边界的尺寸设计来看，这类调整块的整体厚度会根据实际补偿量做系列化设计，常规规格的厚度覆盖1mm到8mm的区间，每个规格的厚度差为0.5mm，方便现场检修时根据实测的间隙值选配对应规格。零件的整体外轮廓尺寸紧凑，不会超出凸轮轴基座的原有安装空间，两个安装孔的孔径匹配常用的M6、M8内六角螺栓规格，不需要对原有基座的安装螺纹孔做二次加工，完全适配原有设备的安装接口。圆弧支撑面的半径尺寸和对应适配的凸轮轴轴颈半径保持一致，间隙配合公差控制在H7/g6区间，既保证轴转动时不会出现卡滞，也不会因为间隙过大产生径向窜动。

　　在实际选型使用时，需要先实测凸轮轴安装后的中心高偏移量，再选择对应厚度的调整块，安装前要彻底清理基座贴合面的毛刺、油污，保证两个结合面完全贴合，锁紧螺栓时要采用对角分次锁紧的方式，避免单颗螺栓先锁紧导致零件倾斜，锁紧后需要打表测量凸轮轴的径向跳动量，确认跳动值在设计允许范围内才算完成调整。这类零件的材质一般选用45号钢做调质处理，硬度达到HB220-250，既有足够的强度承受轴系的径向载荷，也有不错的韧性，在设备振动工况下不会出现脆断，支撑圆弧面可以根据使用需求做表面淬火处理，提升表面耐磨性，延长零件的更换周期。不同于定制加工的非标调整垫片，这种成型的调整块有固定的孔位和支撑圆弧，不需要现场裁切修配，安装效率更高，定位精度也更稳定，适合批量设备的装配线和常态化检修的工位使用。
