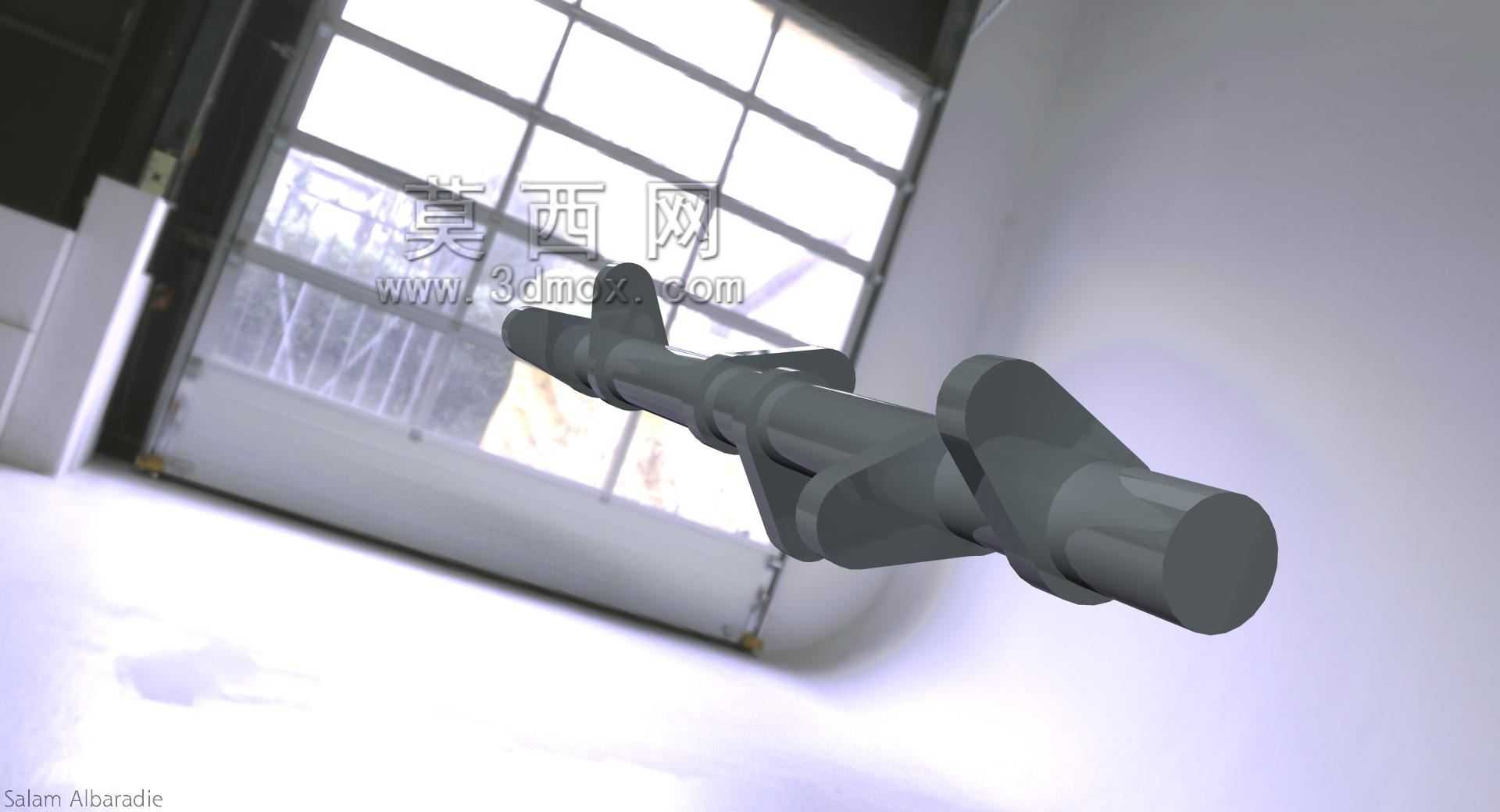

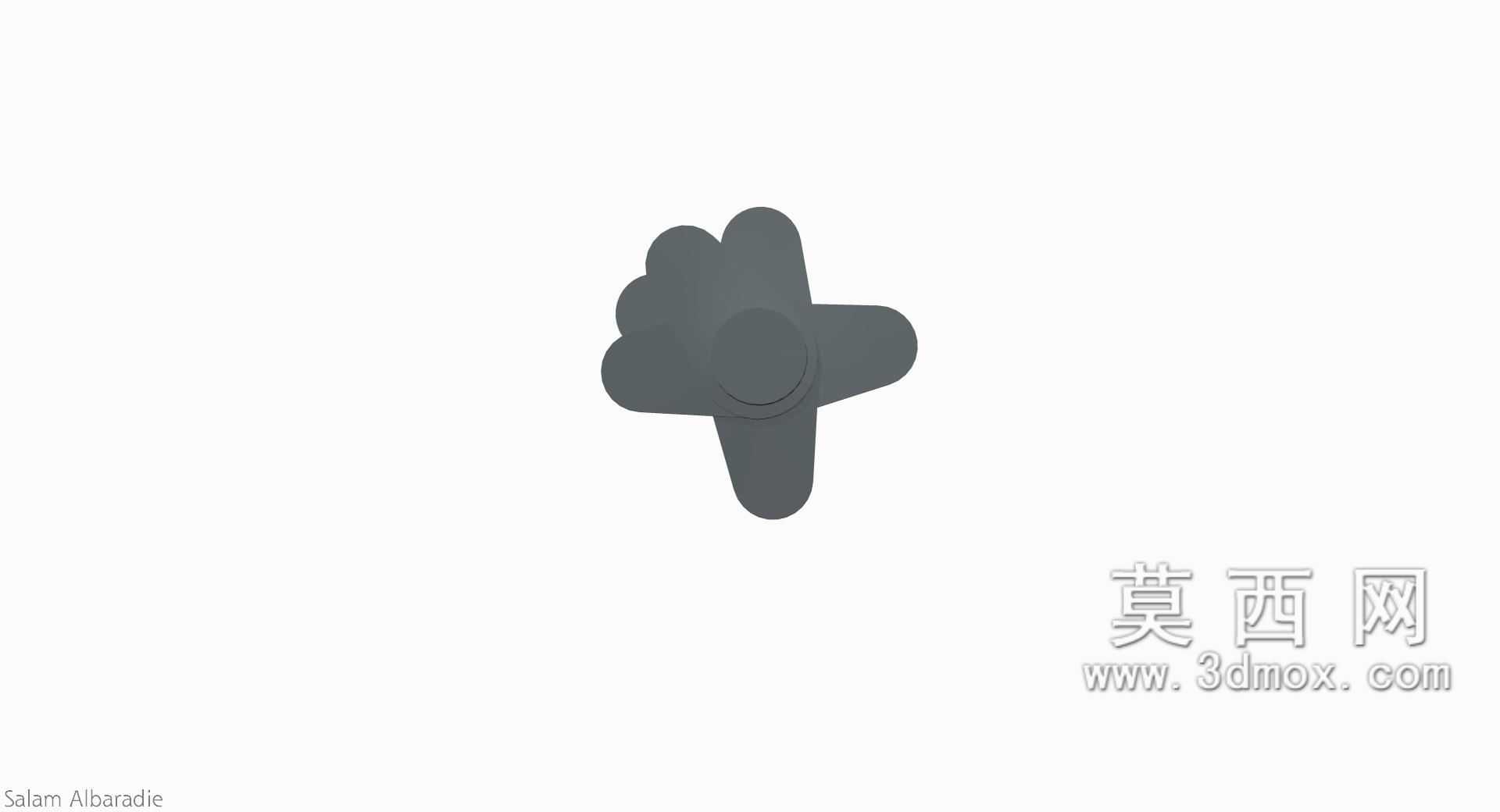

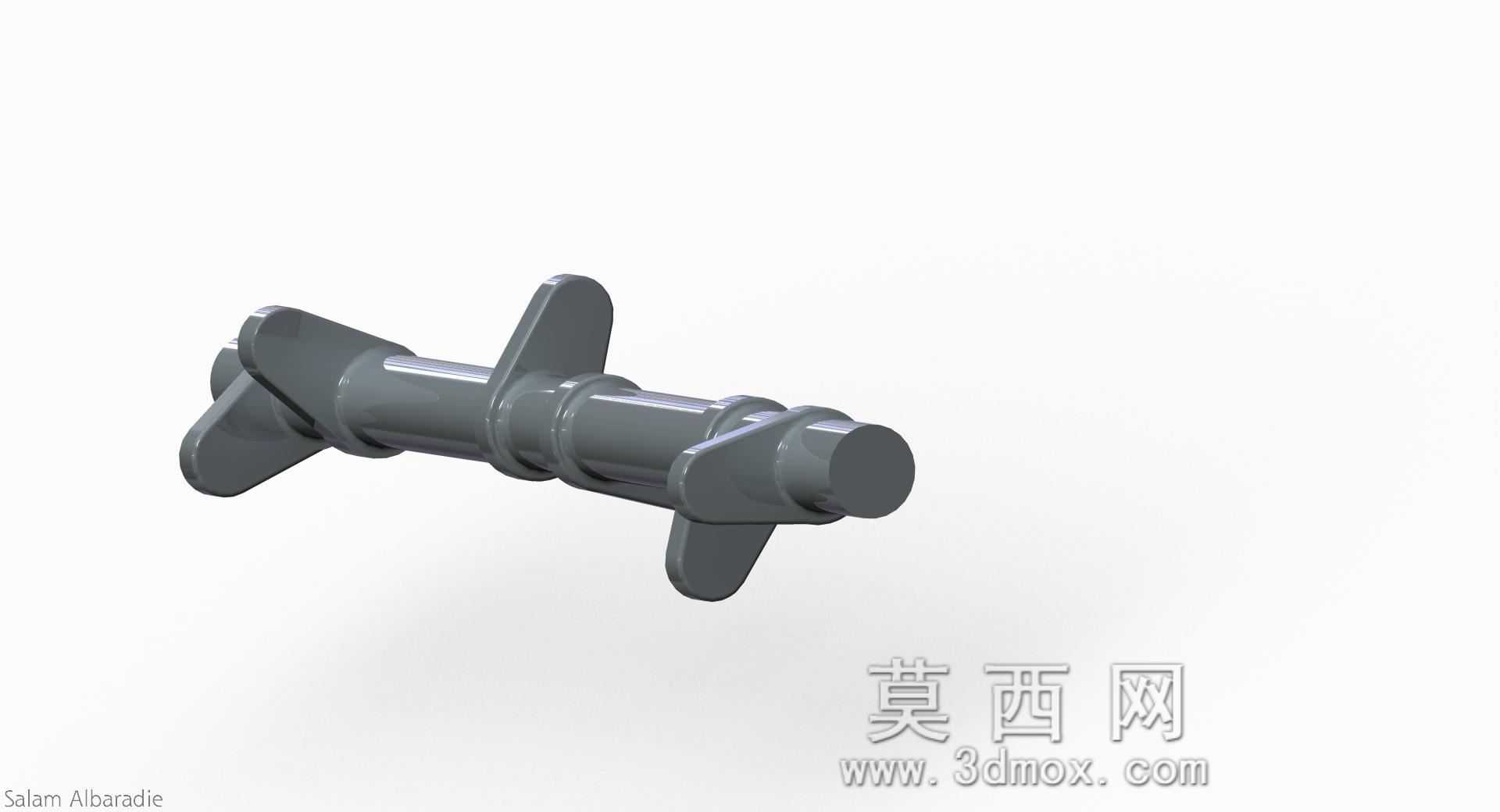

内燃机配气机构凸轮轴结构设计

　　在往复式内燃机的配气系统里，凸轮轴是核心控制构件，其型线精度直接决定气门开闭的时序、升程规律，进而影响整机的充气效率、燃烧稳定性与动力输出表现。这类轴类构件的设计首先要匹配发动机的缸数、气门布置形式，顶置凸轮轴的布置方案会缩短传动链长度，减少往复运动件的惯量损耗，适合高转速工况下的配气控制需求。从结构上看，该构件沿轴向分布多组凸轮型面，每组凸轮对应一个进/排气门，凸轮的基圆尺寸、升程段曲线、缓冲段角度都需要经过动力学仿真验证，避免气门落座时产生冲击异响，同时保证气门开启时的流通截面满足不同转速下的进气量要求。轴身的轴颈位置需要匹配缸盖的轴承座安装孔，轴颈直径的设计要兼顾轴系刚度与润滑油道的布置空间，轴颈表面的粗糙度要求较高，

　　需保证运转时油膜能够稳定形成，减少长期运转的磨损量。轴向的定位结构要考虑热膨胀带来的尺寸变化，预留合理的轴向间隙，避免工作温度升高后轴件卡滞。凸轮型面的加工精度是整个构件的核心，桃尖位置的硬度、型线轮廓度误差会直接影响配气相位的准确性，设计时需要考虑凸轮与挺柱的接触应力，选择合适的型线修形量，降低接触副的表面接触疲劳风险。在安装边界上，该凸轮轴的轴向总长需要匹配缸盖的凸轮轴舱空间，各凸轮的相位角严格对应发动机的点火顺序，相邻凸轮的夹角误差需控制在极小范围内，避免出现气门开闭时序错乱导致的进排气干涉、活塞碰气门等严重故障。轴端的传动接口需要匹配正时链轮或正时带轮的安装尺寸，键槽或定位销的位置要保证传动时的相位准确，

　　不能出现传动间隙过大导致的相位偏移。从实际应用场景看，这类凸轮轴不仅用于车用内燃机，在小型通用汽油机、柴油机、固定式发电机组动力里也有广泛应用，不同用途的动力装置对凸轮型线的调校方向存在差异，发电机组用动力侧重运转稳定性，凸轮型线会更平缓，降低冲击；车用高转速动力则会侧重高转充气效率，凸轮升程更大、开启持续角更长。设计过程中还要考虑轴系的动平衡特性，沿轴向的质量分布要均匀，避免高转速运转时产生额外的振动载荷，影响整机NVH表现。润滑油道的设计要贯穿各轴颈与凸轮工作面，保证运转过程中摩擦副能够得到持续润滑，同时带走摩擦产生的热量，避免局部温度过高导致的材料性能下降。凸轮与轴身的连接方式根据工艺不同分为整体式与组合式，

　　整体式凸轮轴采用整体锻造或铸造后加工，刚度更好，适合大批量量产的动力装置；组合式则将凸轮片组装在空心轴身上，重量更轻，适合对轻量化要求较高的应用场景。在结构校核阶段，需要对轴的弯曲刚度、扭转刚度进行计算，验证最大气门升程时轴的挠度是否在允许范围内，避免因轴变形导致气门升程不足，影响动力输出。同时还要考虑凸轮表面的耐磨处理工艺对应的尺寸补偿量，在三维建模阶段预留出热处理、表面喷涂后的加工余量，保证最终成品的尺寸符合设计要求。
