在往复式内燃机的整机结构中,气缸盖是封闭气缸上部、与活塞顶面和气缸壁共同围成燃烧室的核心承载部件,其结构设计直接决定发动机的动力输出效率、密封可靠性与热负荷耐受能力,是动力系统研发过程中结构复杂度最高、精度要求最严苛的零部件之一。这款直列三缸布局的气缸盖,主要适配小排量乘用车、通用小型发电机组、非道路作业小型动力设备的动力单元,这类应用场景普遍要求动力单元结构紧凑、自重较轻,同时在持续高负荷运转工况下保持稳定的密封与散热性能,因此气缸盖的结构设计需要在有限的安装空间内,集成配气机构安装位、冷却水道、润滑油道、燃烧室凹腔、进排气道等多重功能结构,对空间利用率的要求远高于大排量多缸机型。

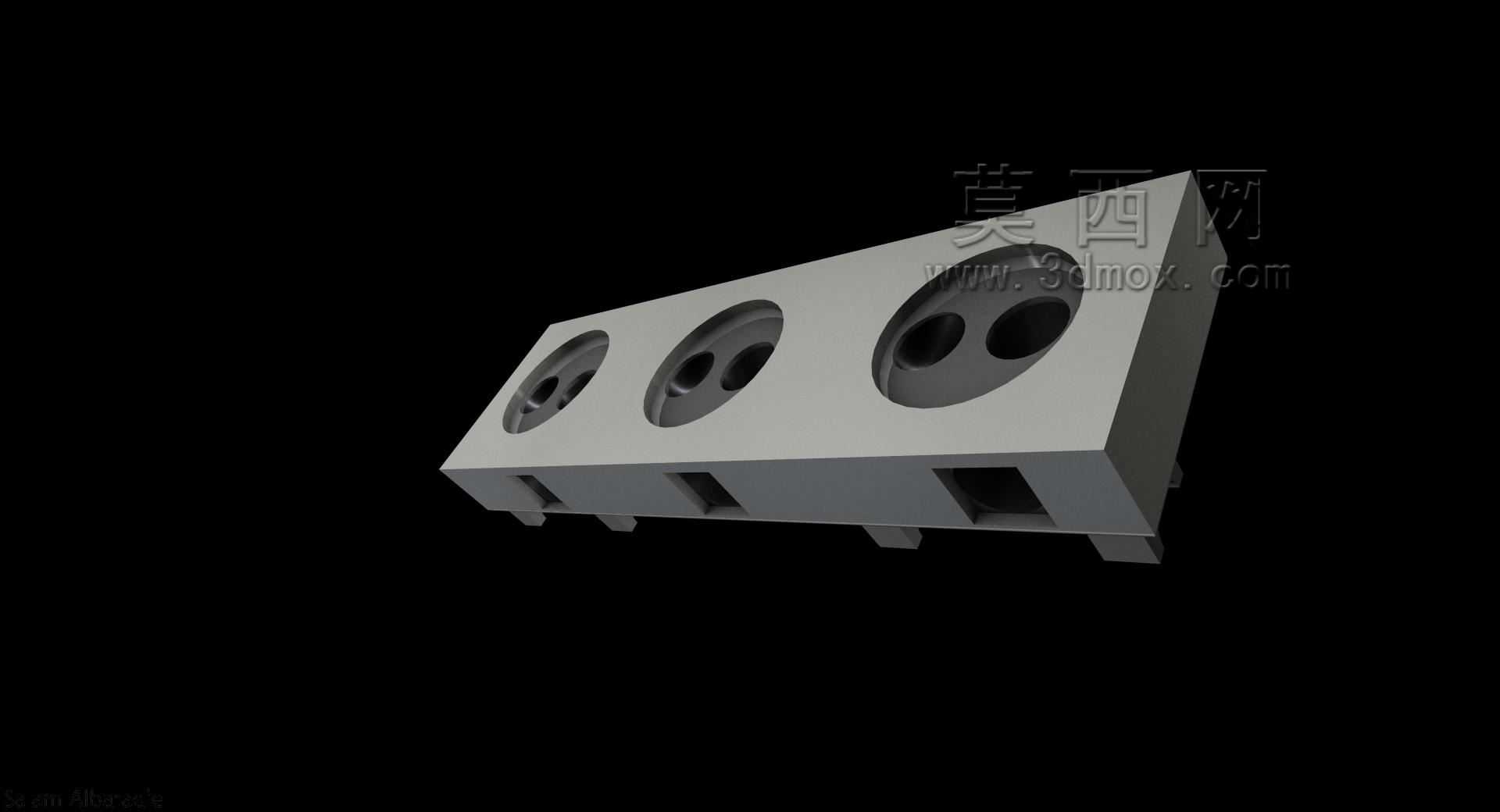

从实际功能实现的角度看,这款气缸盖的下部平面为缸盖结合面,需要与气缸体顶面通过缸盖螺栓实现刚性压紧,结合面的平面度公差需要控制在0.05mm以内,避免高温高压工况下出现燃气冲蚀密封垫、冷却液或润滑油泄漏的问题。三个呈直线等距排布的燃烧室凹腔对应三个气缸的工作容积,每个凹腔上方集成了两个气道开孔,分别对应进气道与排气道:进气道采用渐扩式截面设计,能够在进气冲程中利用气流惯性提升充气效率,让更多新鲜混合气进入燃烧室参与燃烧;排气道采用渐缩式截面设计,能够加快排气流出速度,减少排气残余量,降低泵气损失。每个燃烧室对应的开孔结构,用于安装气门组件、喷油器(或火花塞,根据点火形式不同适配),周边预留的凸台结构用于安装气门弹簧、摇臂等配气机构部件,保证配气动作的精准执行。
冷却系统的设计是这款气缸盖结构设计的核心重点,由于燃烧室区域在工作时会承受最高超过2000℃的瞬时燃气温度,若散热不及时会导致局部热应力集中,引发缸盖开裂、气门座变形等失效问题。这款气缸盖的内部采用分层式水道设计,在燃烧室顶板、气门座圈周边、排气道侧壁等热负荷最高的区域,布置了截面更大的冷却水流道,让冷却液首先流经这些高温区域带走热量,再流向进气道侧、凸轮轴安装位等温度较低的区域,保证整机工作时缸盖各区域的温差控制在合理范围内,避免不均匀热变形影响密封性能。润滑油道则采用深孔钻加工的连通结构,从缸体主油道引入压力润滑油,输送到凸轮轴轴承位、气门摇臂轴等需要润滑的摩擦副位置,减少运动部件的磨损,同时带走部分摩擦产生的热量。

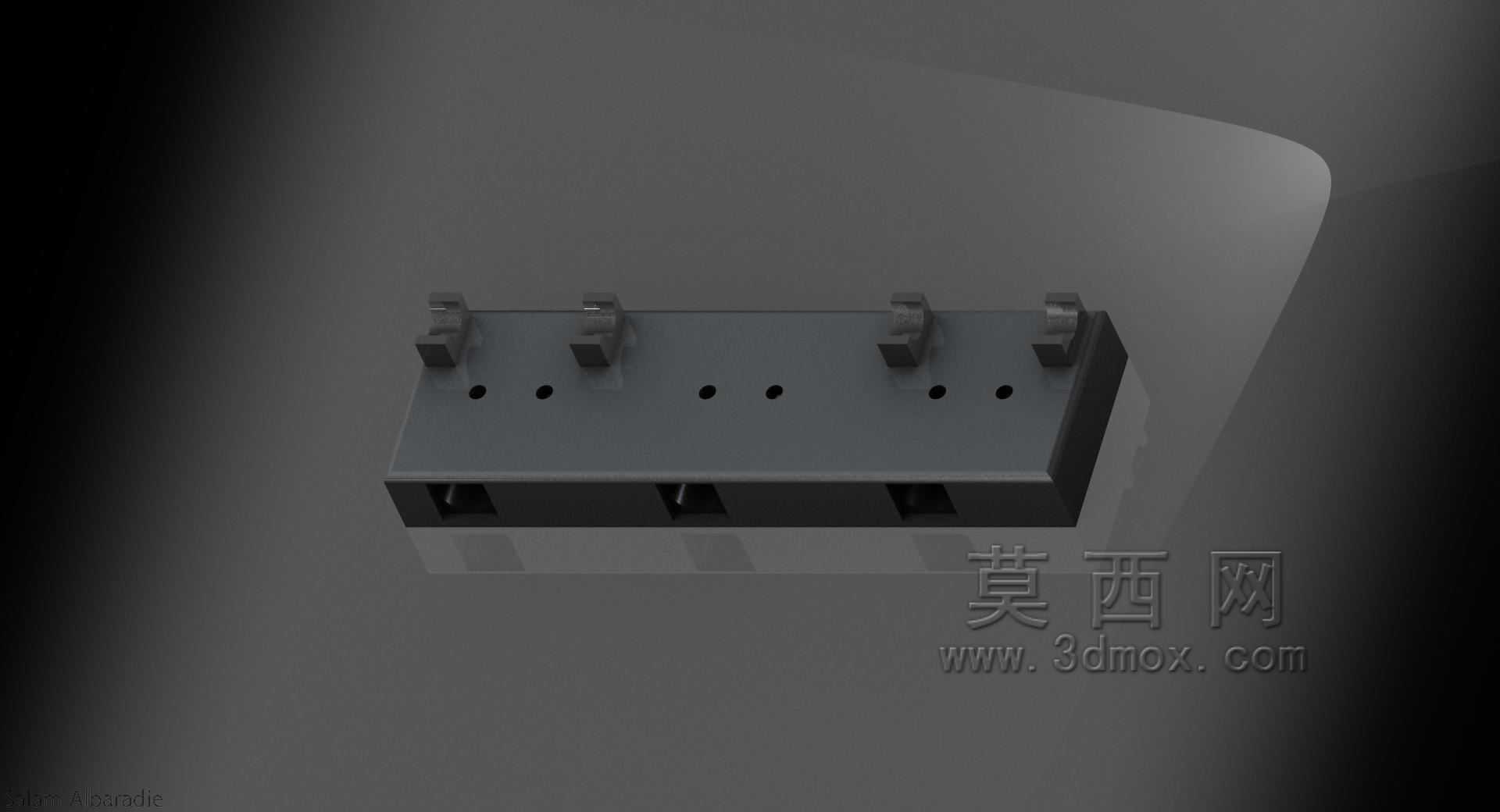

从安装边界来看,这款气缸盖的整体外形为长方体结构,三个气缸的中心距按照对应排量机型的缸径尺寸匹配设计,周边布置的螺栓孔位置与缸体顶面的螺纹孔完全对应,螺栓的排布遵循对称均匀压紧的原则,避免缸盖安装后出现局部压紧力不足或过大导致的变形。缸盖的上部预留了凸轮轴安装的轴承座位置,适配顶置凸轮轴的配气机构布局,这种布局能够减少配气机构的传动零件数量,降低运动惯量,更适配高转速工况下的动力输出需求。侧面的进排气道接口采用标准化的法兰面设计,能够直接匹配对应的进气歧管与排气歧管,接口处的密封槽结构用于安装密封垫,避免进排气泄漏影响动力输出。
在实际工程应用中,这类三缸气缸盖的材质通常选用铝合金或灰铸铁,铝合金材质的导热性能更好、自重更轻,多用于乘用车这类对自重控制要求较高的场景,灰铸铁材质的刚度更高、成本更低,多用于发电机组、小型工程机械这类对成本敏感度更高、持续运转时间更长的场景。在三维建模过程中,需要重点关注各孔道之间的壁厚控制,避免壁厚过薄导致铸造过程中出现缩松、砂眼等缺陷,同时也要避免壁厚过大导致整机自重超标、冷却效率下降;所有的加强筋结构都布置在螺栓凸台、轴承座等受力集中的位置,在不增加过多自重的前提下提升缸盖的整体刚度,保证螺栓压紧力、燃气爆发压力、配气机构作用力等多重载荷作用下,缸盖的变形量控制在设计允许范围内。
