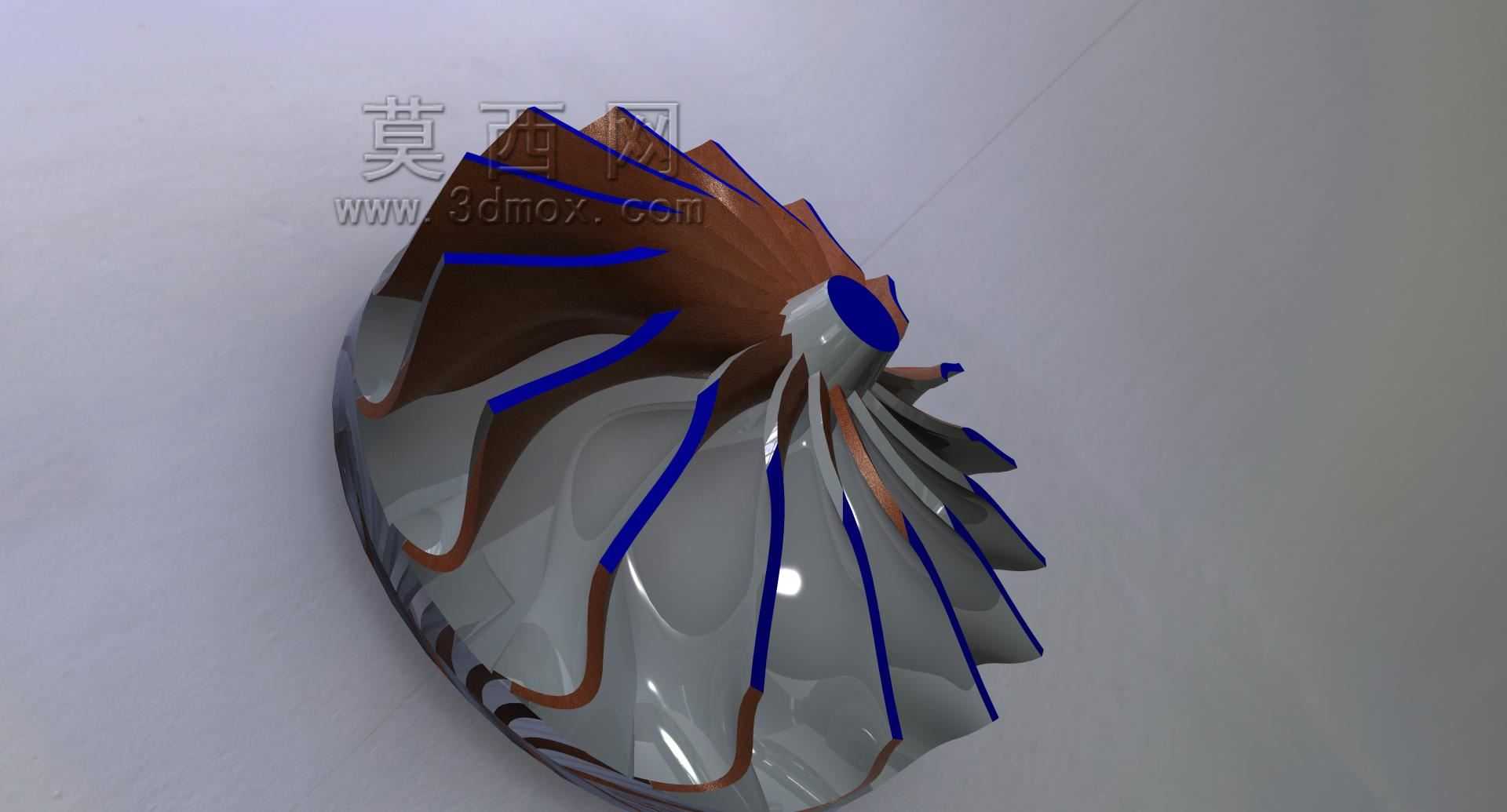

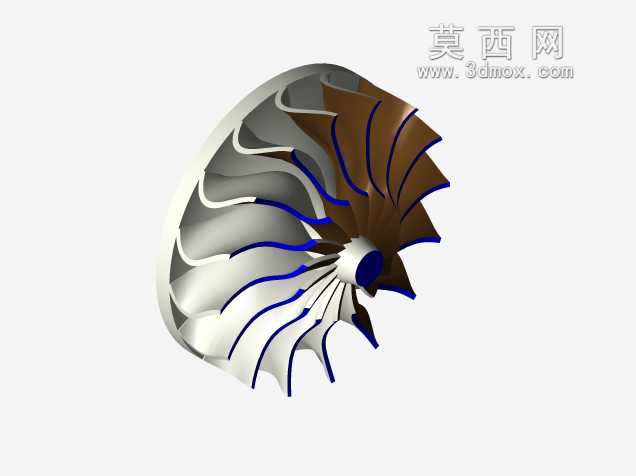

带流线曲面叶片的离心式叶轮结构

　　该叶轮属于流体输送设备的核心过流部件，日常应用场景覆盖工业离心风机、中低压水泵、小型涡轮增压器压气机端等设备，核心作用是通过自身高速旋转将机械能传递给流经叶片间流道的介质，实现介质的压力提升与动能增量，为整个流体管路系统提供持续的输送动力。从实际运行工况来看，这类曲面叶片叶轮相比直板叶片结构，能大幅降低介质在流道内的流动分离损失，减少运行过程中的气动或液动噪声，在中小流量、中高压力系数的工况区间运行效率优势明显，适配民用通风、工业循环供水、小型动力增压等多个场景的使用需求。

　　设计阶段首先要匹配对应设备的额定工况参数，先确定叶轮的进出口直径、轮盘轮盖的轴向宽度这些核心边界尺寸，其中进口直径需要结合介质进口流速计算，既要避免流速过高造成进口冲击损失，也要防止直径过大带来的轮盘摩擦损失提升；出口宽度则要和额定流量匹配，保证流道内的介质流速处于合理区间，避免流道扩散角过大引发的介质回流。叶片的型线设计是整个结构的核心，采用后弯式空间曲面构型，叶片从进口边到出口边的曲率平滑过渡，进口段的叶片安装角匹配介质来流方向，减少介质进入流道时的冲击损耗，中段流道保持均匀的通流截面变化，让介质在流道内平缓完成能量转换，出口段的角度则对应设计压力系数，保证介质流出叶轮时的速度方向符合后续蜗壳或导叶的入口要求。

　　结构细节上，叶轮的轮盘与叶片采用一体化构型，轮盖侧与叶片外缘贴合，保证整个流道的密封性，避免介质在流道内发生内泄漏损失；中心轮毂位置设置有与传动轴配合的安装孔，孔位的同轴度公差需要严格控制，避免高速旋转时出现动不平衡量超标，引发设备振动超限。安装边界方面，叶轮装入设备腔体时，需要保证叶轮出口与蜗壳流道的对中精度，轴向间隙控制在合理范围，既要避免间隙过小导致叶轮与腔体发生摩擦剐蹭，也要防止间隙过大造成介质回流降低运行效率；轮毂与轴的配合采用过渡配合加键传动的形式，保证扭矩传递的可靠性，同时轴向通过锁紧件固定，防止运行过程中叶轮发生轴向窜动。

　　从实际使用的角度出发，这类曲面叶轮的叶片厚度沿流线方向做了渐变处理，进口边厚度较薄，减少介质进口的阻挡损失，靠近轮盘轮盖的根部位置做了圆角过渡，降低应力集中系数，提升高速旋转下的结构强度，避免长期运行出现叶片根部疲劳开裂的问题。流道表面的光洁度也会直接影响运行效率，建模过程中保证曲面的连续性，减少表面凹凸不平带来的摩擦阻力，实际生产中可以通过精密铸造、五轴铣削等工艺实现曲面的高精度成型，保证实物与设计模型的型线偏差控制在允许范围内。不同工况下使用的叶轮材质会有差异，输送空气介质时可以采用工程塑料或铝合金材质降低自重，输送水或其他有一定腐蚀性的介质时则采用不锈钢或做防腐涂层处理，建模阶段的壁厚设计已经预留了足够的腐蚀裕量与强度裕量，满足不同介质场景的使用要求。
