小型六缸径向气动动力装置结构设计

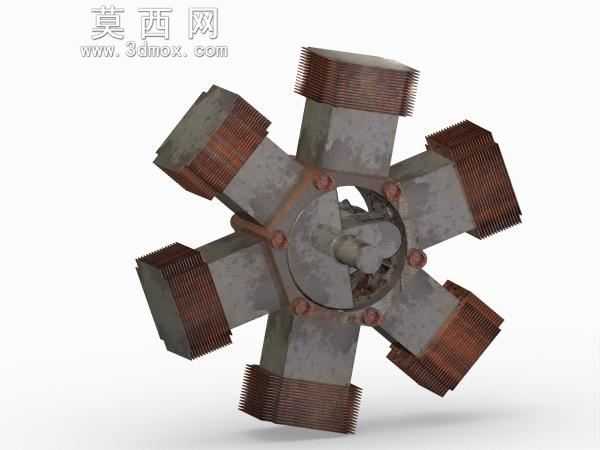

　　这款径向布局的六缸气动动力单元，在小型气动执行场景里有着很明确的适配方向，不同于常见的轴向排列气缸结构，六组缸体围绕中心输出轴呈放射状均匀排布的形式，从根源上平衡了各缸做功时的径向载荷，中心曲轴不需要额外设置平衡块就能抵消大部分往复惯性力，这一点在小尺寸动力单元的设计里优势非常突出。

　　从实际应用场景来看，这类小尺寸径向气动动力装置常被用在对动力输出平顺性有要求、安装空间呈圆形局促布局的小型自动化工位上，比如小型旋转工作台的驱动单元、紧凑空间内的间歇式动力输出工位、教学演示用的动力原理展示台，还有部分小型气动工具的动力核心，相比电动驱动单元，它不需要做复杂的防爆绝缘处理，在有易燃易爆挥发气体的车间工位里使用安全性更高，而且气动驱动的响应速度快，启停动作干脆，不会出现电机堵转烧毁的问题。

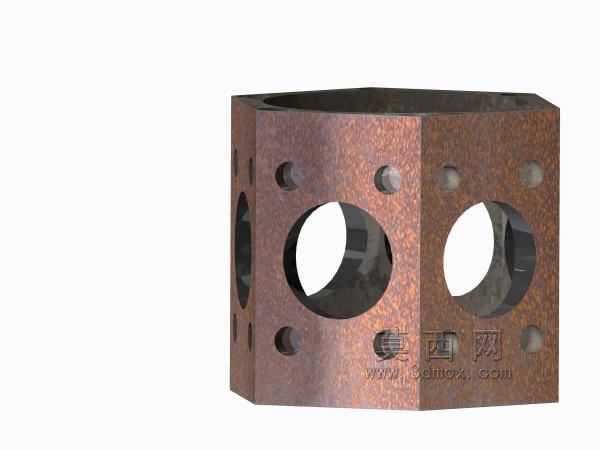

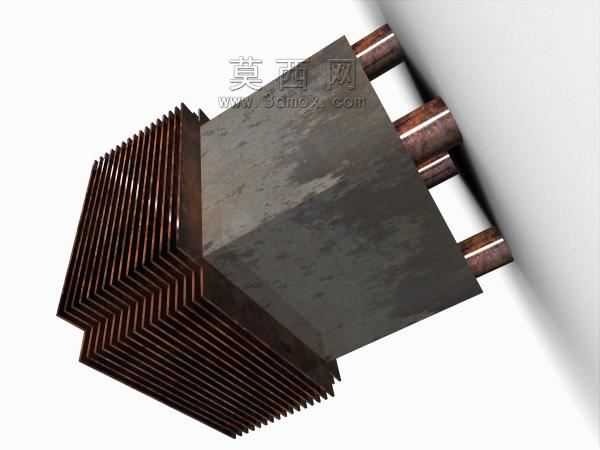

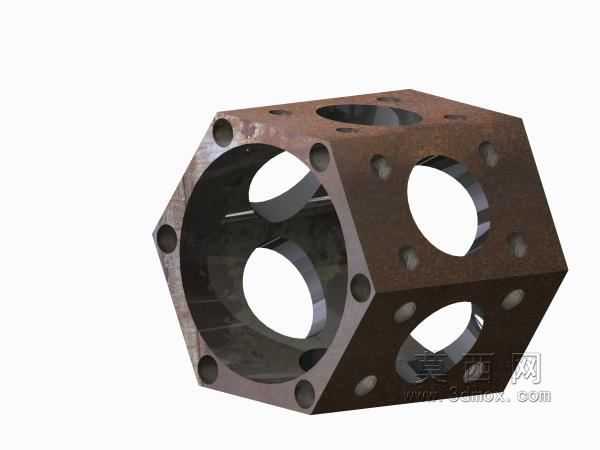

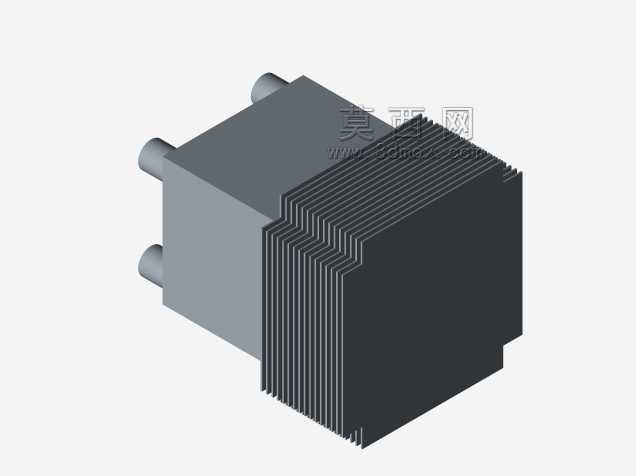

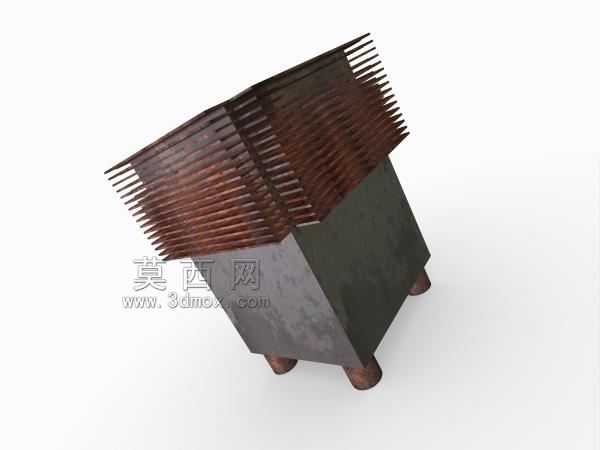

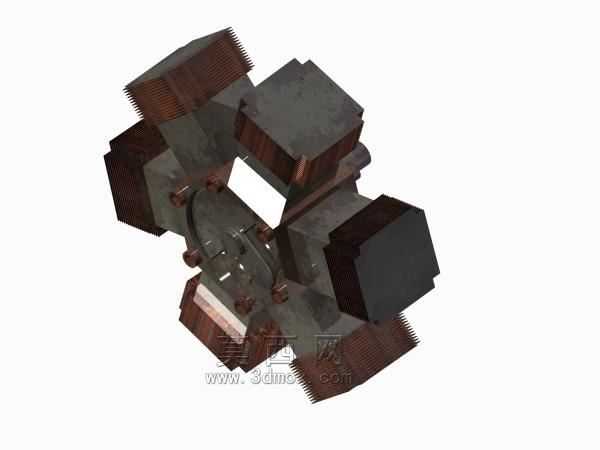

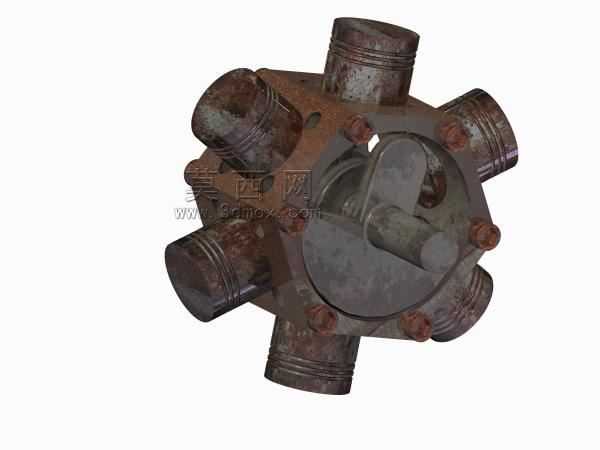

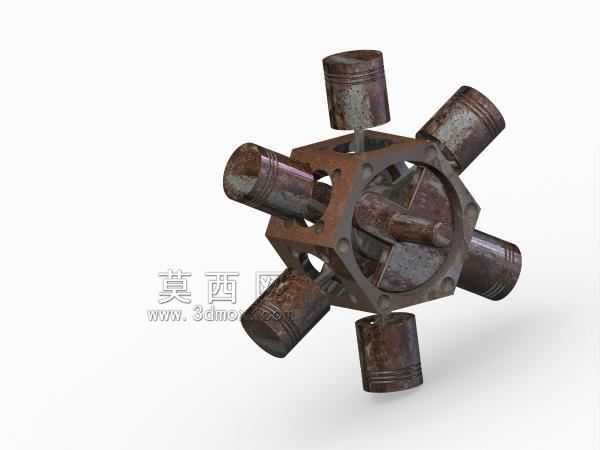

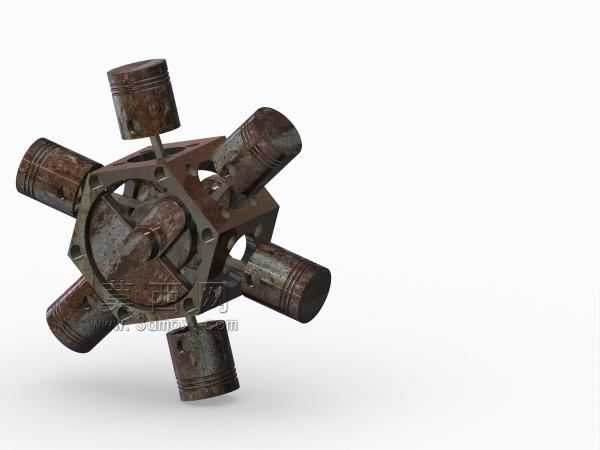

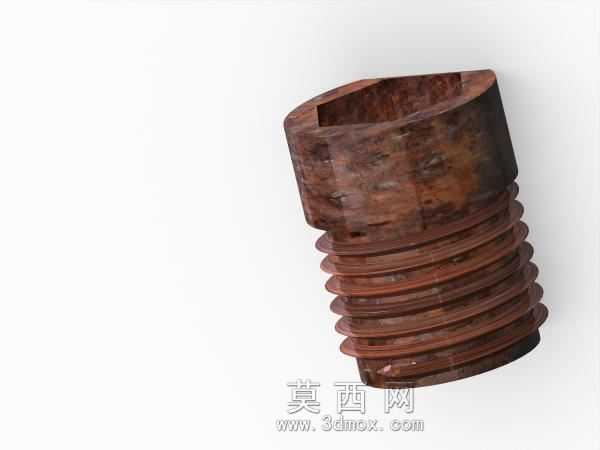

　　设计思路上，整个结构围绕中心曲轴的偏心轴段做布局，六个气缸的活塞连杆全部铰接在中心曲轴的同一个偏心轴颈上，每一次压缩空气通入对应缸体时，活塞推动连杆带动偏心轴转动，六个缸按顺序依次进气做功，就能让输出轴获得连续的扭矩输出，这种单偏心轴铰接多连杆的结构，比多曲拐曲轴的加工难度低很多，零件数量更少，装配时的公差累积也更容易控制。缸体部分采用方形的外部轮廓，一方面是方便在缸体外壁加装散热鳍片结构，持续做功时压缩空气膨胀带走的热量加上鳍片的自然散热，能让缸体温度维持在稳定区间，不会因为持续工作出现密封圈过热老化的问题；另一方面方形外壁也方便做安装定位，不需要额外设计复杂的安装抱箍，直接通过缸体外侧的平面就能完成在安装基座上的固定。

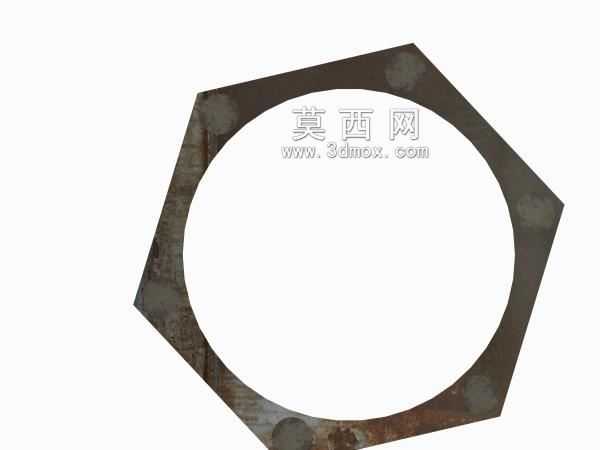

　　安装边界方面，整个动力单元的最大外轮廓由六个缸体的外端面决定，呈正六边形的外接圆轮廓，安装时需要在基座上预留对应直径的圆形安装空间，中心输出轴的轴线要和安装面保持垂直，输出轴端的连接位采用标准的平键传动结构，能直接和小型联轴器、齿轮带轮做适配。进气接口统一设置在中心曲轴的端盖位置，通过内置的旋转配气阀给各个缸体按顺序配气，外部只需要接入一路压缩空气管路就能工作，不需要在每个缸体上单独布置进气管路，大幅简化了外部管线的布局。

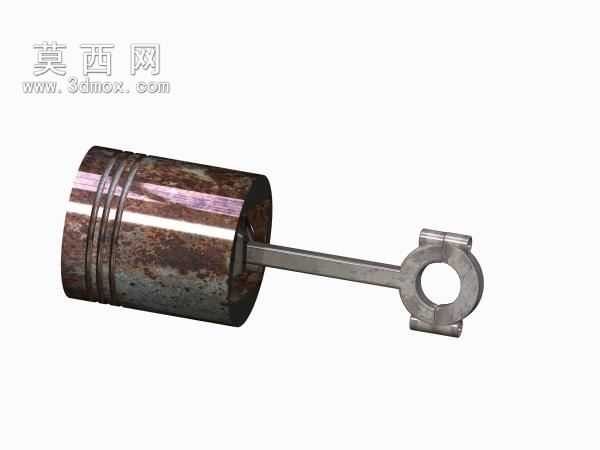

　　功能特性上，这款动力单元的扭矩输出特性和进气压力呈线性对应关系，调整进气压力就能在一定范围内调整输出扭矩和转速，不需要额外加装复杂的调速结构，而且因为是六缸依次做功，输出轴的扭矩波动非常小，转动时的振动比三缸、四缸的同规格径向气动单元低很多，在需要平稳转动的演示场景或者精密小工位上使用时，不会因为振动影响周边工位的精度。活塞部分采用耐磨的密封环结构，缸体内壁做了珩磨处理，表面粗糙度控制在合理区间，能减少活塞往复运动时的磨损，延长整体的使用寿命，连杆和活塞、曲轴的铰接位置都采用自润滑轴承，日常使用不需要频繁加注润滑脂，维护成本很低。

　　在做这类结构的三维建模时，需要重点关注各缸活塞的上止点、下止点位置和曲轴偏心距的对应关系，配气阀的气路开闭时机要和活塞的运动位置精准匹配，不然会出现进气时序错乱、动力输出不足甚至反转的问题；另外六个缸体的角度等分公差也要严格控制，如果相邻缸体的夹角偏差过大，会导致某几个缸的活塞行程不一致，工作时出现额外的振动和异响。整个结构的所有零件都采用常见的机械加工工艺就能生产，没有特殊的异形难加工结构，缸体、端盖、曲轴这些核心零件都可以用常规的铣削、车削工艺完成加工，适合小批量的定制生产或者教学场景下的加工实践。
