发动机连杆传动连接件结构设计

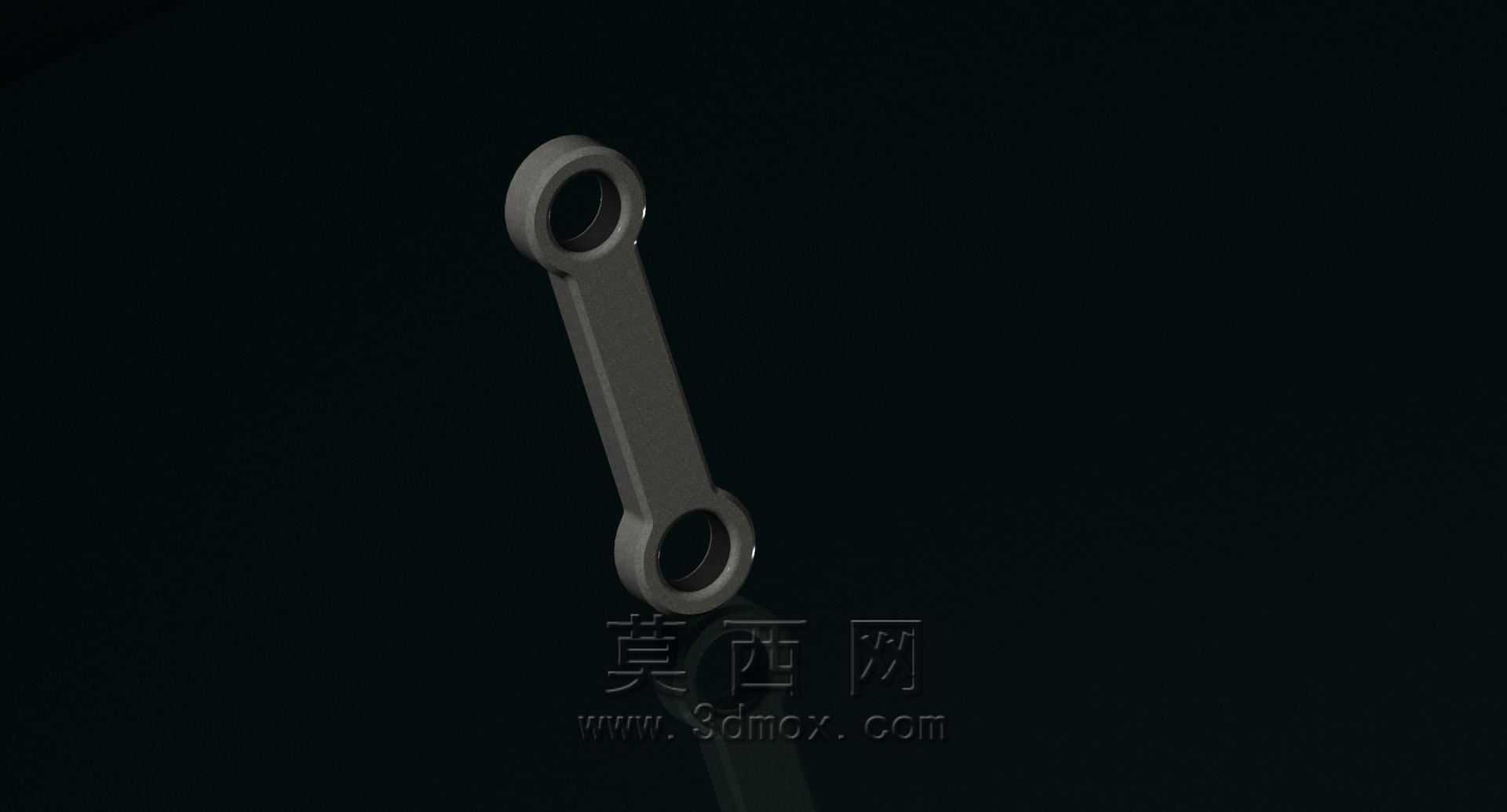

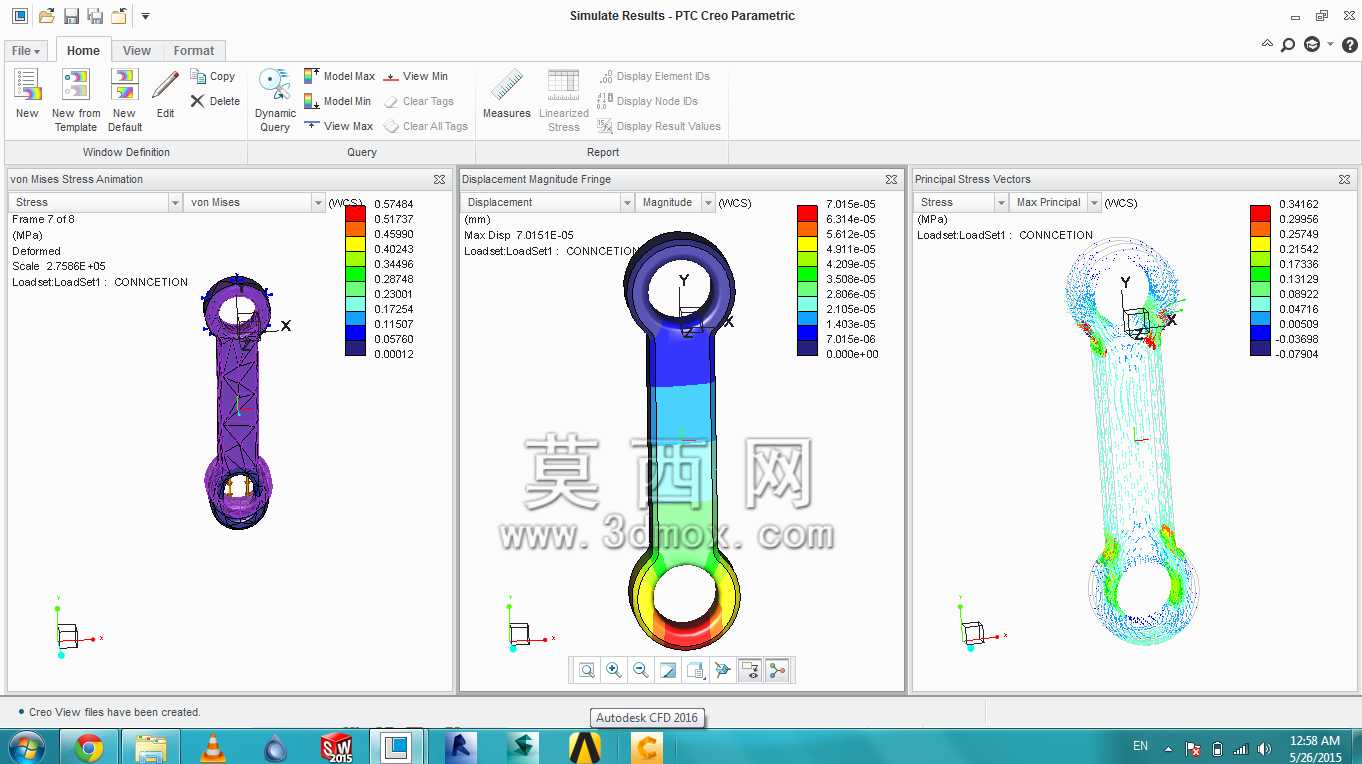

这类连杆构件是往复式动力设备里传递动力的核心受力件，日常在小型内燃机、往复式压缩机、柱塞泵这类需要把直线往复运动和旋转运动互相转换的设备里都能见到它的身影，工作时要持续承受交变的拉压载荷、惯性冲击，对结构强度和形位公差的要求都比较高。从结构上看，构件整体采用长杆式对称布局，两端为带安装孔的环形端头，杆身截面做了过渡收窄的优化，不是等直径的直杆结构，这种设计是为了在保证整体刚性的前提下尽可能降低自身重量，减少高速往复运动时产生的惯性力，降低配套曲轴、活塞销的附加载荷。两端的安装孔分别对应不同的装配对象，小孔端一般用来连接活塞销或者柱塞端，大孔端用来连接曲轴的曲柄销，两个孔的平行度公差是设计时的核心管控项，一旦平行度超差，装配后会出现运动卡滞、偏磨，严重时会直接造成构件断裂或者配套轴瓦的异常磨损。设计时首先要核算的是杆身的疲劳强度，因为设备运行过程中，连杆要反复承受燃气爆发带来的压应力、往复运动产生的拉应力，还有换向时的惯性冲击，所以杆身的过渡圆角都做了大圆弧处理，避免应力集中，两端的环形端头厚度也根据受力方向做了差异化设计，沿着载荷传递方向的壁厚更大，垂直载荷方向的壁厚适当减薄，平衡强度和自重的关系。安装边界方面，两端孔的内径尺寸要和配套的销轴直径做基孔制配合，一般小头孔和活塞销采用过渡配合或者小间隙配合，大头孔和曲柄销之间会预留轴瓦的安装空间，装配后两个孔的中心距直接决定了设备的活塞行程，这个尺寸的公差会直接影响设备的压缩比、排量这类核心参数，设计时一般会把中心距公差控制在IT6级以内，保证运动精度。杆身的外形没有多余的凸起结构，整体做了流线型过渡，一方面是减少运动时的空气阻力，另一方面也避免应力集中点的出现，两端孔的端面都做了精加工处理，保证装配时和配套部件的端面贴合度，减少运转时的轴向窜动。实际应用场景里，这类连杆除了用在常规的燃油发动机上，在小型空气压缩机、高压清洗机的柱塞传动端、甚至部分冲压设备的曲柄滑块机构里也有同结构的应用，只是根据载荷大小调整杆身截面尺寸、孔的直径和中心距参数。建模的时候要特别注意两端孔的同轴度、杆身和两端头的过渡曲面连续性，因为这些位置如果有建模的棱角或者曲面断层，后续做有限元受力分析的时候会出现应力计算失真，无法准确校核构件的疲劳寿命。另外，两端安装孔的内表面粗糙度要求很高，一般要达到Ra0.8以下，所以建模时不需要额外做内孔的纹理结构，只需要保证圆柱面的几何精度即可，杆身部分的非配合面可以适当简化拔模斜度，匹配实际锻造或者粉末冶金成型的工艺要求，避免出现无法脱模的结构。在装配验证环节，要把连杆和配套的曲柄、活塞销做运动仿真，检查整个运动行程里连杆有没有和周边的缸体、曲轴箱结构发生运动干涉，尤其是在上下止点位置，连杆的摆动角度最大，要预留足够的安全间隙，避免运转时出现磕碰。
