航空航天用加强筋式支撑支座结构设计

　　该支撑类构件主要面向航空航天机载设备安装场景设计，作为机载电子模块、小型功能单元与机体主结构之间的连接承载件，需要同时兼顾轻量化要求与足够的结构刚度，避免机载设备在飞行过程中受振动、过载冲击出现连接失效或位置偏移。从实际使用场景来看，这类支座通常安装在机身内部非主承力舱段的安装平面上，上方用于固定重量在5-15kg区间的机载功能模块，需要承受飞行过程中三个轴向的过载载荷，尤其是垂向的冲击载荷与横向的振动激励，因此结构设计上优先采用了薄壁加筋的构型思路。

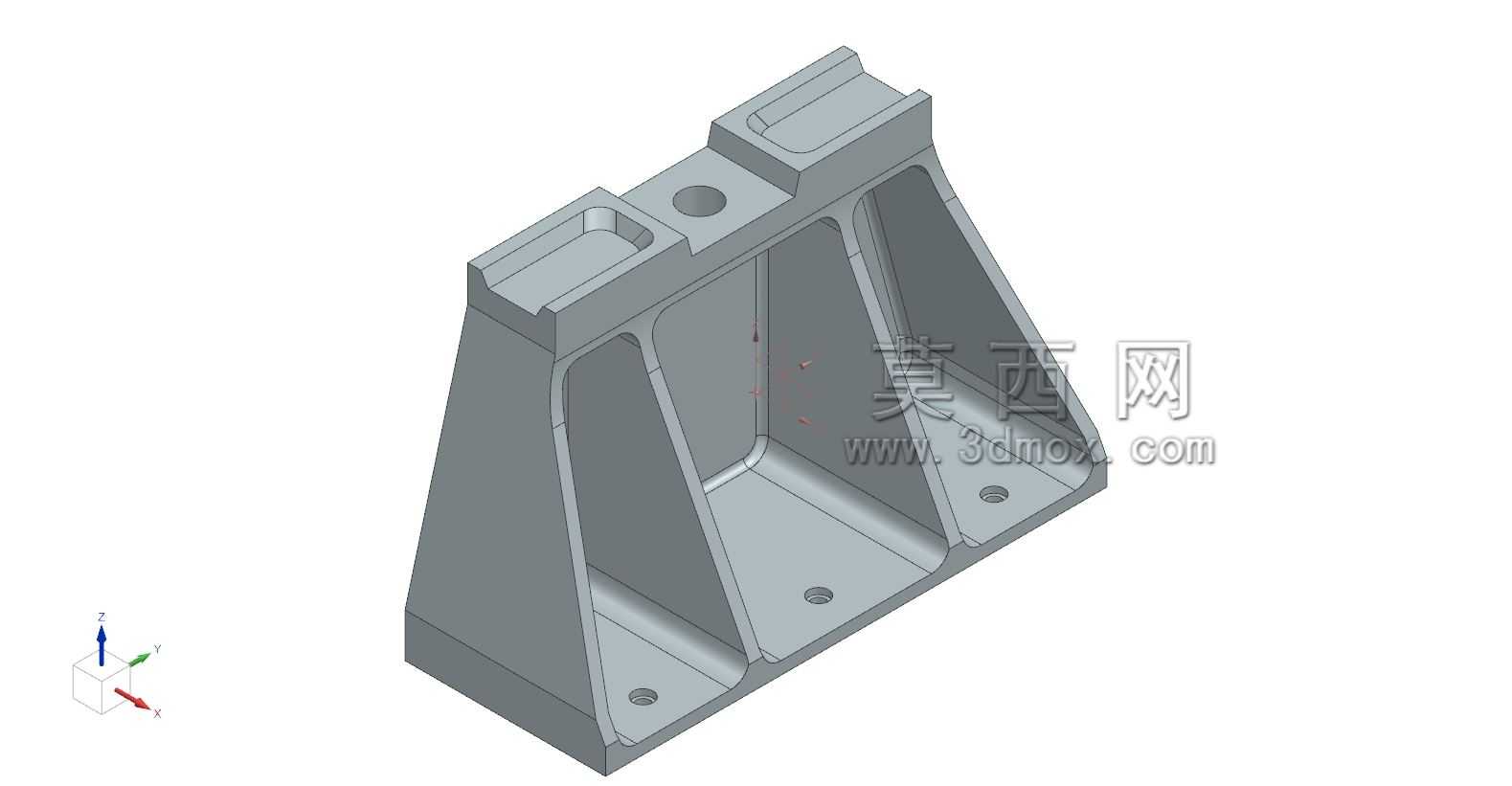

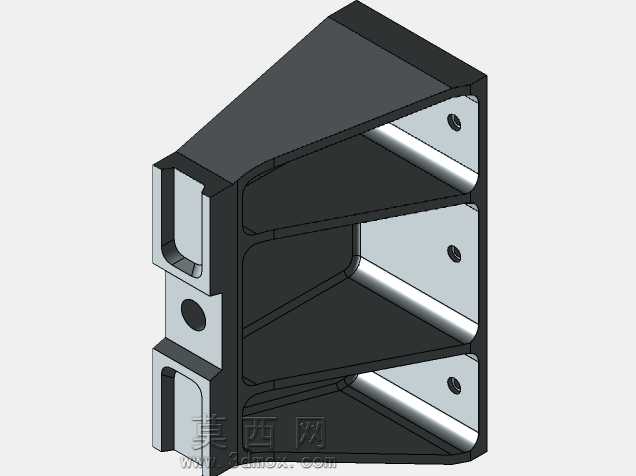

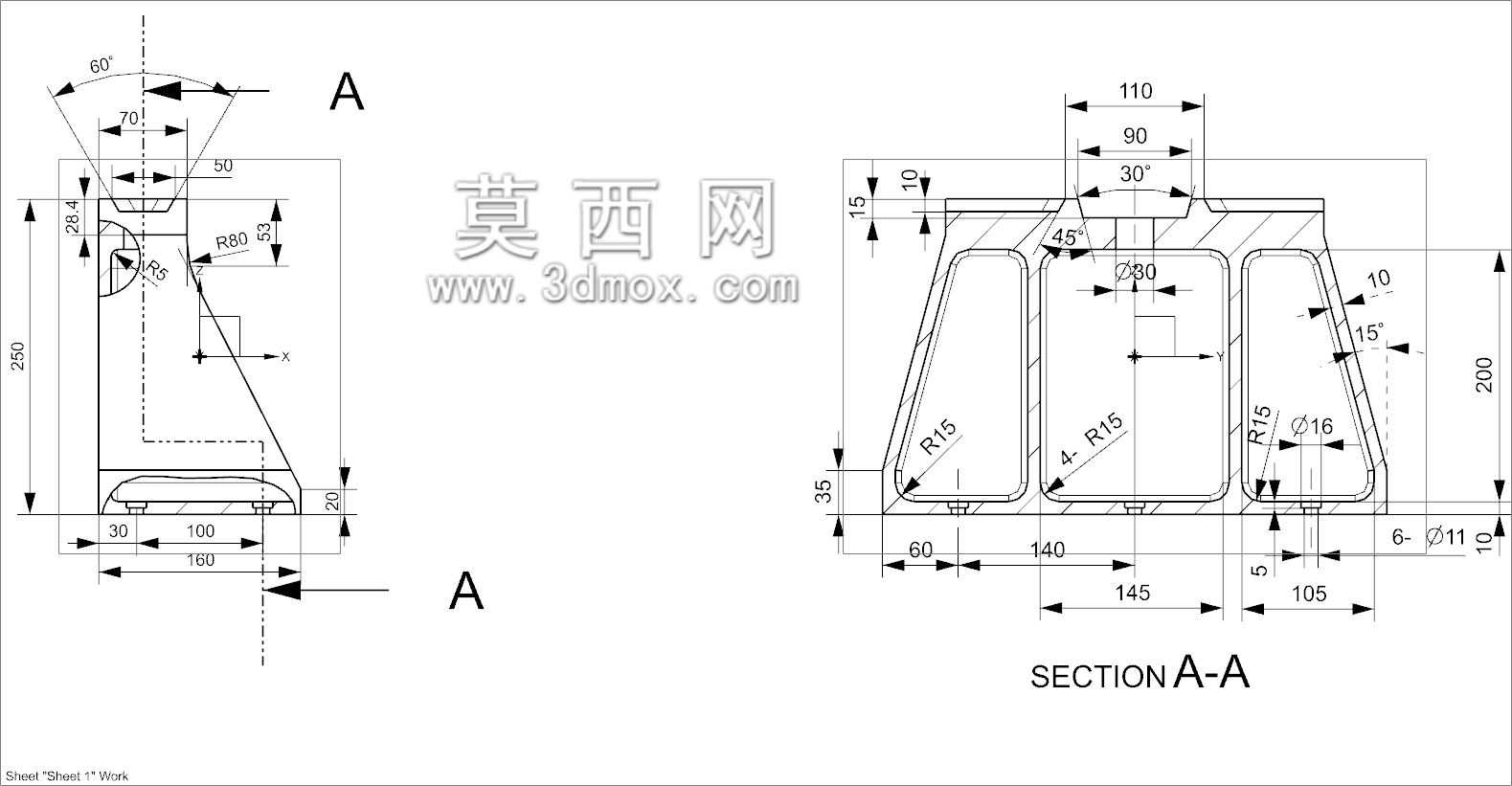

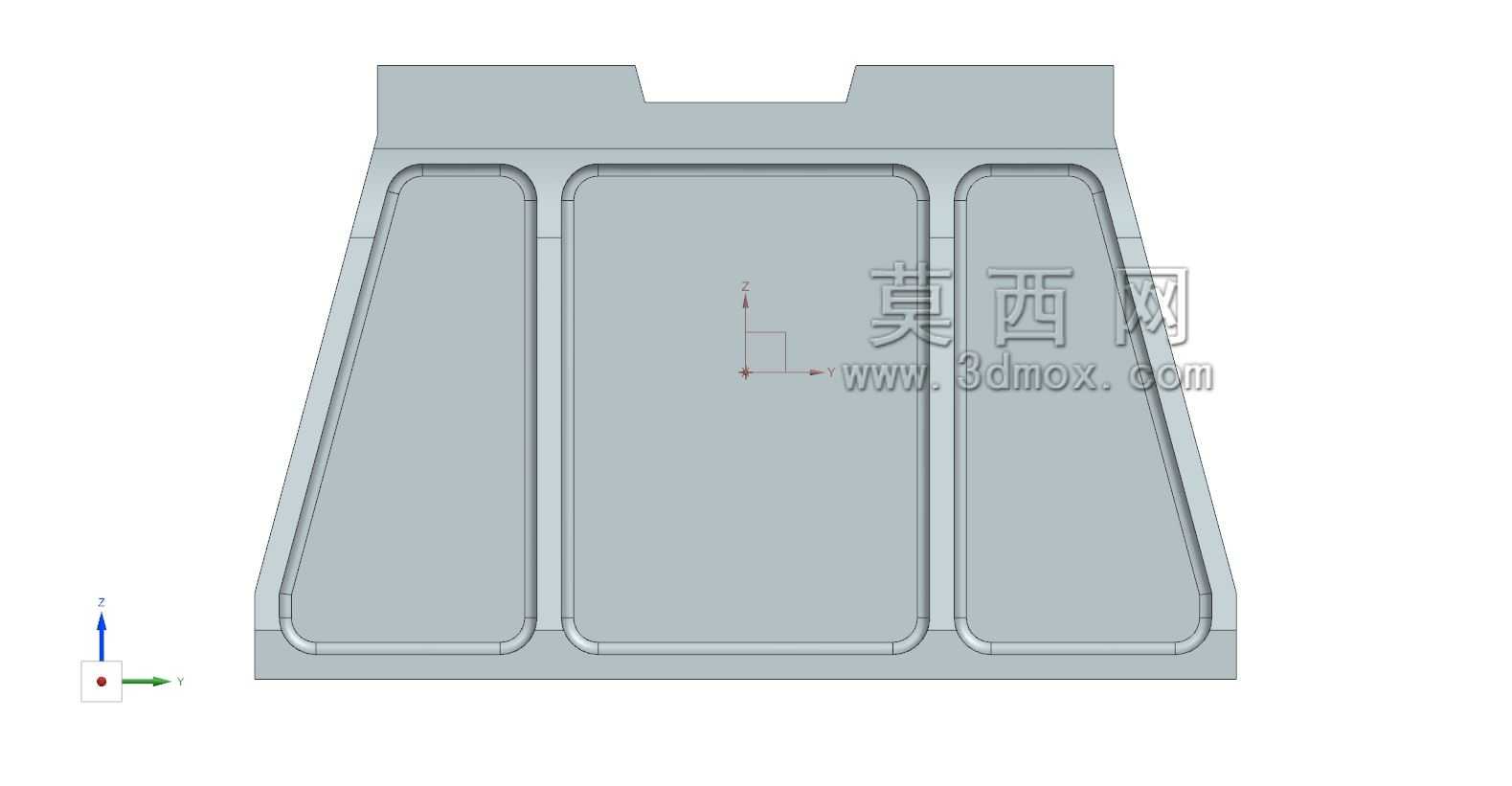

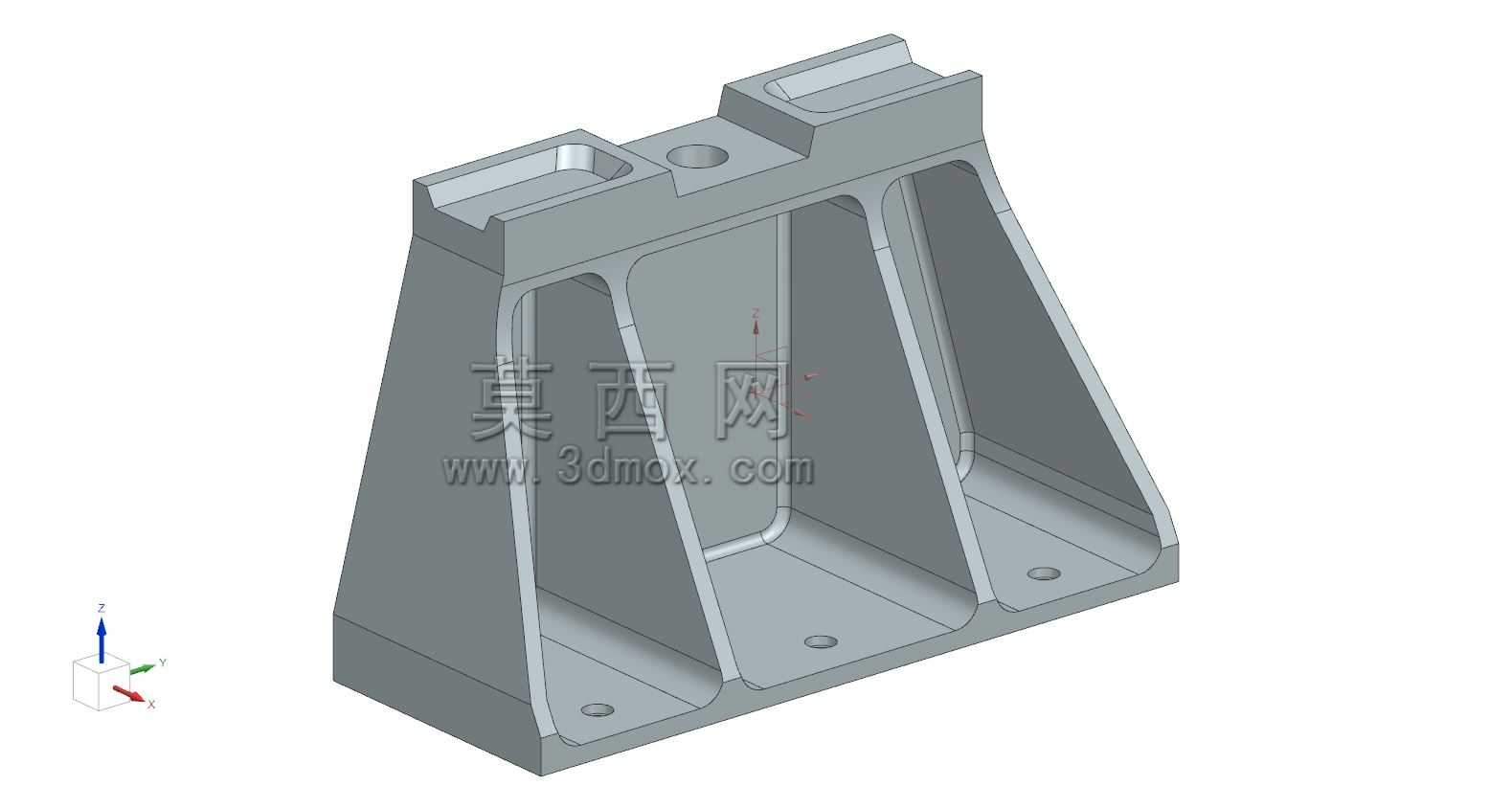

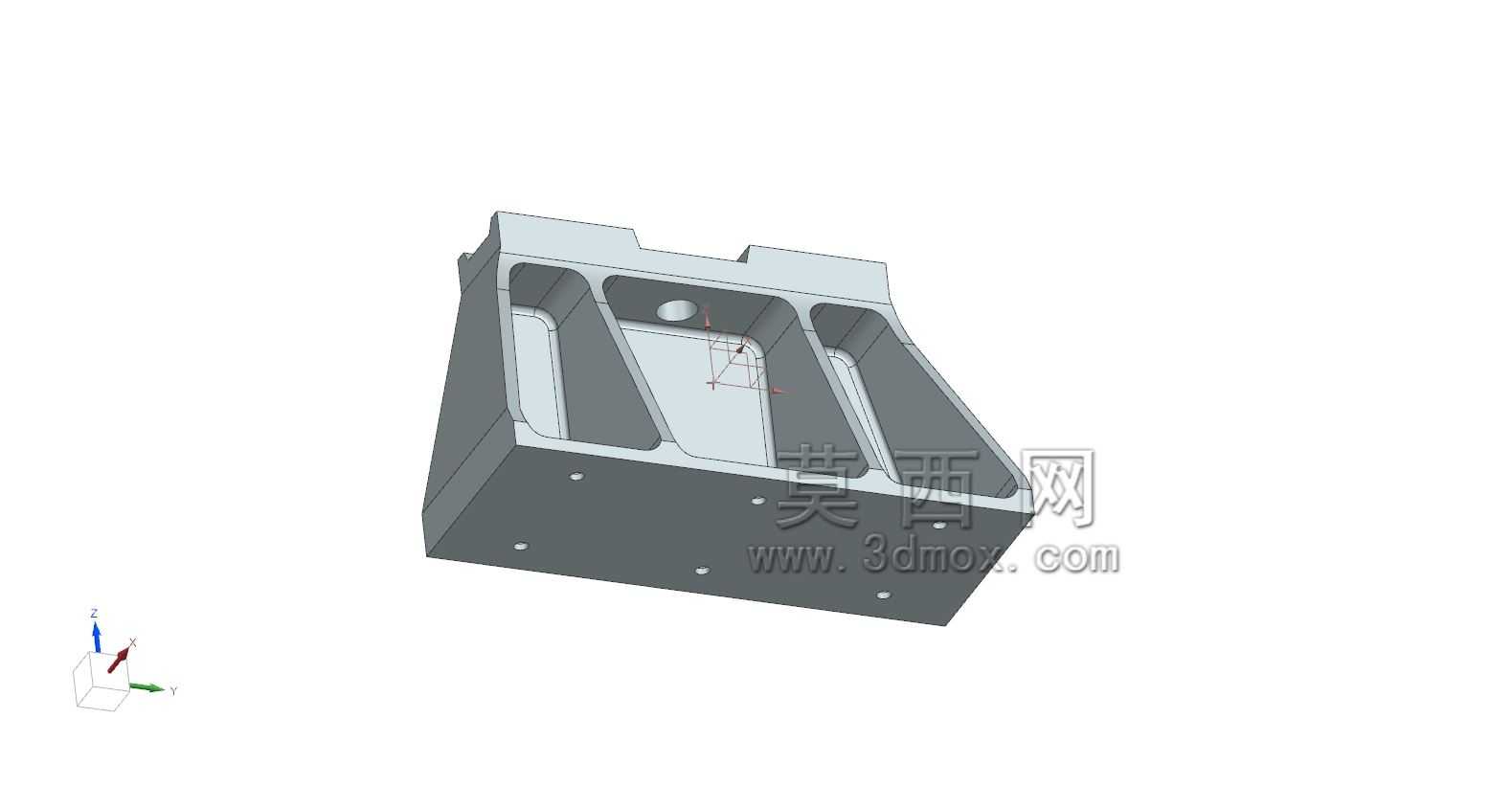

　　整体结构采用一体化成型的设计思路，主体为梯形变截面的支撑立壁，底部设置平直的安装法兰边，法兰边上均匀分布4个沉头安装孔，用于通过螺栓与机体安装面实现刚性固定，安装孔的位置度公差控制在0.1mm以内，保证安装时的互换性，避免出现孔位错位导致的装配应力。立壁与底部法兰之间设置了三道等间距分布的三角形加强筋，筋板厚度与主体壁厚保持一致，既避免了壁厚差过大导致的成型缺陷，也能有效分散立壁承受的载荷，将上部传来的载荷均匀传递到底部的整个安装法兰面上，减少局部应力集中的风险。

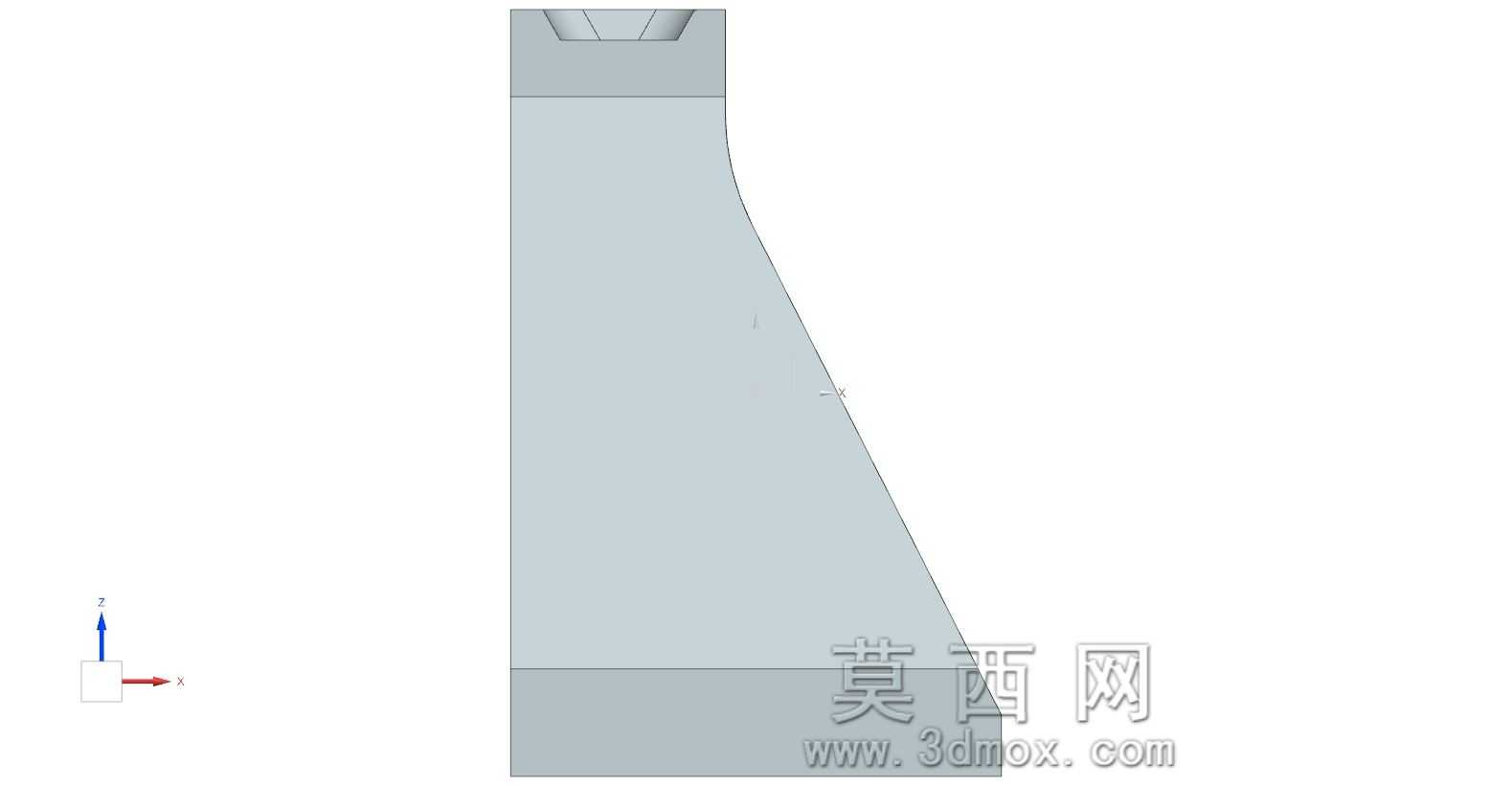

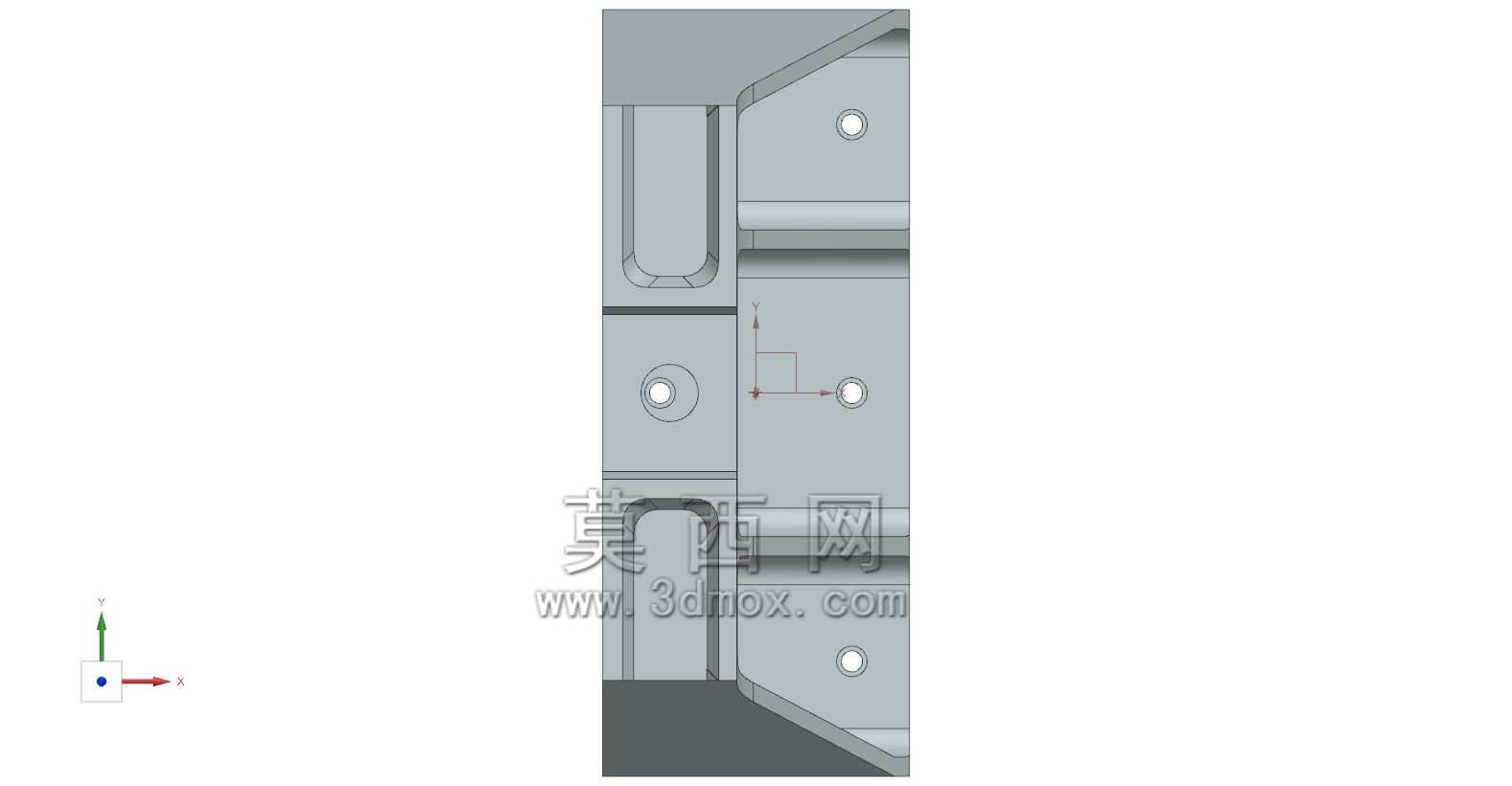

　　上部的安装平台设置了两处定位凸台与一个中间定位销孔，凸台的高度经过精确计算，刚好可以匹配被支撑模块底部的定位凹槽，安装时可以先通过定位销孔完成初定位，再通过凸台承受横向的剪切载荷，减少连接螺栓的受力负担。整个构件的外形边界经过优化，立壁两侧采用向外倾斜的斜面设计，在保证上部安装平台尺寸满足模块安装要求的前提下，尽可能缩小底部法兰的占用面积，适配机身内部狭窄的安装空间，避免与周边的管路、线缆敷设路径产生干涉。

　　从结构强度设计的角度，这类薄壁加筋结构的壁厚取值经过反复校核，在满足刚强度要求的前提下尽可能减小壁厚，整体重量控制在较低水平，符合航空航天产品对减重的严苛要求。筋板与立壁、法兰的连接处都设置了均匀的圆角过渡，避免直角连接处的应力集中问题，在承受交变振动载荷时可以有效降低疲劳裂纹产生的概率，提升构件的使用寿命。安装孔采用沉头设计，螺栓安装后头部不会突出法兰底面，保证安装面与机体结构完全贴合，避免出现安装间隙导致的振动放大问题。

　　在实际建模过程中，这类结构需要重点关注拔模角度与壁厚均匀性的控制，所有非安装面都设置了符合成型工艺要求的拔模斜度，避免成型过程中出现脱模困难的问题，同时所有的棱边都做了倒角处理，去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或损坏周边的线缆保护层。上部安装平台的平面度公差控制在0.05mm以内，保证被支撑模块安装后与安装面完全贴合，避免出现倾斜导致的模块工作精度受影响。

　　这类支撑构件虽然属于小型结构件，但在机载设备系统中承担着非常关键的连接承载作用，设计过程中需要同时兼顾承载性能、安装空间、重量控制、工艺可行性等多方面的要求，每一处结构细节的调整都需要结合实际的受力分析结果进行优化，比如加强筋的高度、厚度、间距，都需要根据实际承受的载荷大小进行迭代计算，既不能因为筋板尺寸过小导致刚度不足，也不能因为尺寸过大造成不必要的重量浪费。底部法兰的宽度也经过优化，在保证安装孔边距满足强度要求的前提下，尽可能缩小法兰的外轮廓尺寸，减少对安装空间的占用，适配机身内部紧凑的布局要求。
