直列四缸发动机曲柄活塞组装配结构

　　这套直列四缸动力核心装配结构，是往复式内燃机最核心的运动传递单元，广泛适配乘用车、小型工程机械、农用动力机组等需要四冲程内燃动力输出的场景，承担着将燃料燃烧产生的气体压力转化为旋转扭矩的核心功能，是整套动力设备实现动力输出的核心运动载体。从实际工程应用来看，这套结构的设计直接决定了发动机的运转平顺性、动力输出线性度以及整机NVH表现，四缸直列的布局本身就是兼顾制造成本、运转平衡特性与空间占用率的成熟方案，相比三缸结构不存在一阶往复惯性力矩的不平衡问题，相比六缸及以上缸数布局又能大幅压缩整机长度，降低动力舱的布置难度，是目前中小排量动力设备应用最广泛的结构形式。

　　从功能特性来看，这套装配结构包含活塞组、连杆组件、曲轴总成三个核心运动模块，活塞部分采用圆柱式结构设计，顶部的燃烧室承压面可直接承接燃烧做功冲程的高压燃气推力，活塞环槽位置用于安装气环与油环，分别实现燃烧室密封与缸壁润滑油刮除的功能，避免燃气下窜至曲轴箱或是润滑油上窜进入燃烧室参与燃烧。连杆部分采用小头衬套、大头轴瓦的铰接结构，小头通过活塞销与活塞形成铰接副，可随活塞在缸套内的往复运动产生小角度摆动，大头则通过连杆轴瓦与曲轴的连杆轴颈形成转动副，将活塞的直线往复运动转化为曲轴的旋转运动。曲轴部分采用整体式锻造结构，四个连杆轴颈按照180度相位角对称布置，相邻缸的做功间隔可保持均匀的180度曲轴转角，保证动力输出的连续性，曲轴两端分别布置前端驱动轮系安装位与后端动力输出法兰，可直接对接飞轮、离合器等动力传递部件，将扭矩输出至后续传动系统。

　　在设计思路层面，这套结构的所有配合面都严格遵循内燃机设计的公差配合要求，活塞与缸套之间预留合理的热膨胀间隙，避免热机状态下活塞膨胀卡滞在缸套内；连杆大头采用剖分式结构，配合连杆螺栓实现轴瓦的预紧固定，保证高速运转下连杆与曲轴轴颈的配合稳定性；曲轴的主轴颈与连杆轴颈之间设置贯通式油道，可将主油道送来的压力润滑油输送至各个转动摩擦副，在轴瓦与轴颈之间形成稳定的油膜，降低运动磨损的同时带走摩擦产生的热量。平衡块的布置完全匹配各缸往复运动件与旋转运动件的质量参数，可抵消大部分旋转惯性力与往复惯性力，降低整机运转时的振动幅度，减少支撑轴承的额外载荷。

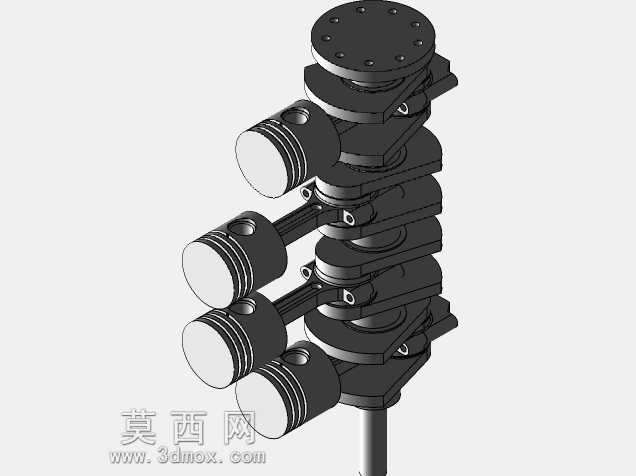

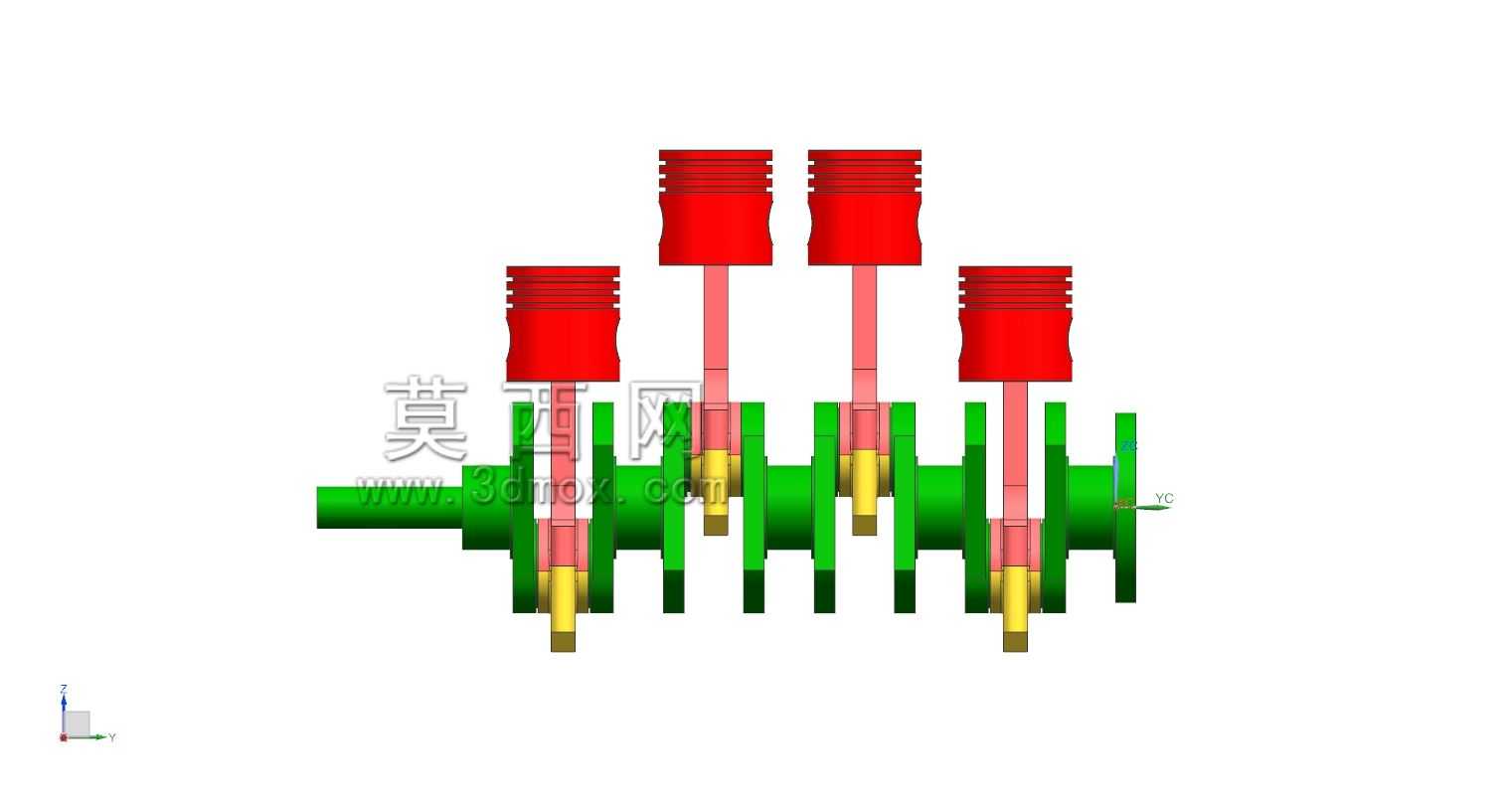

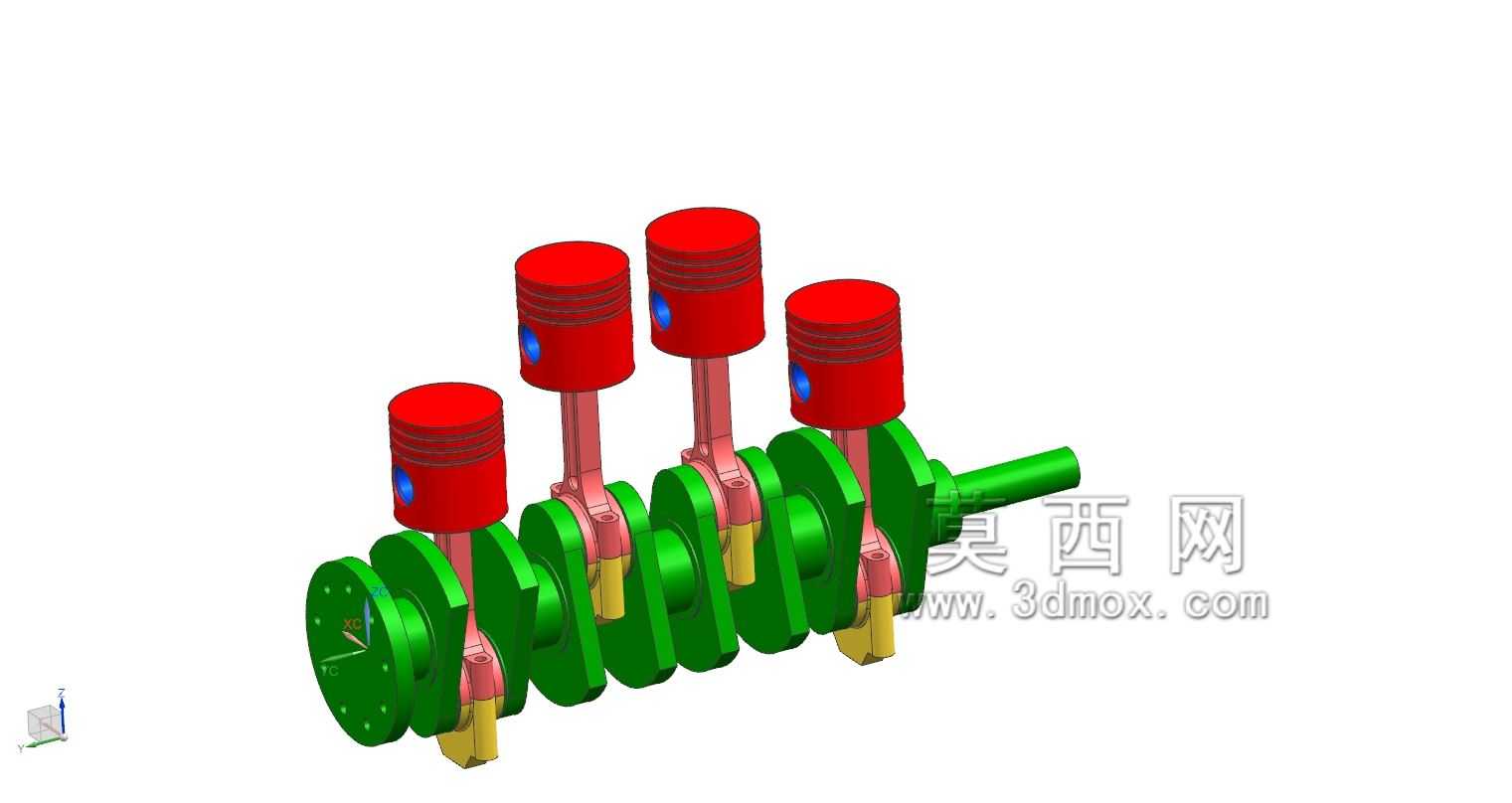

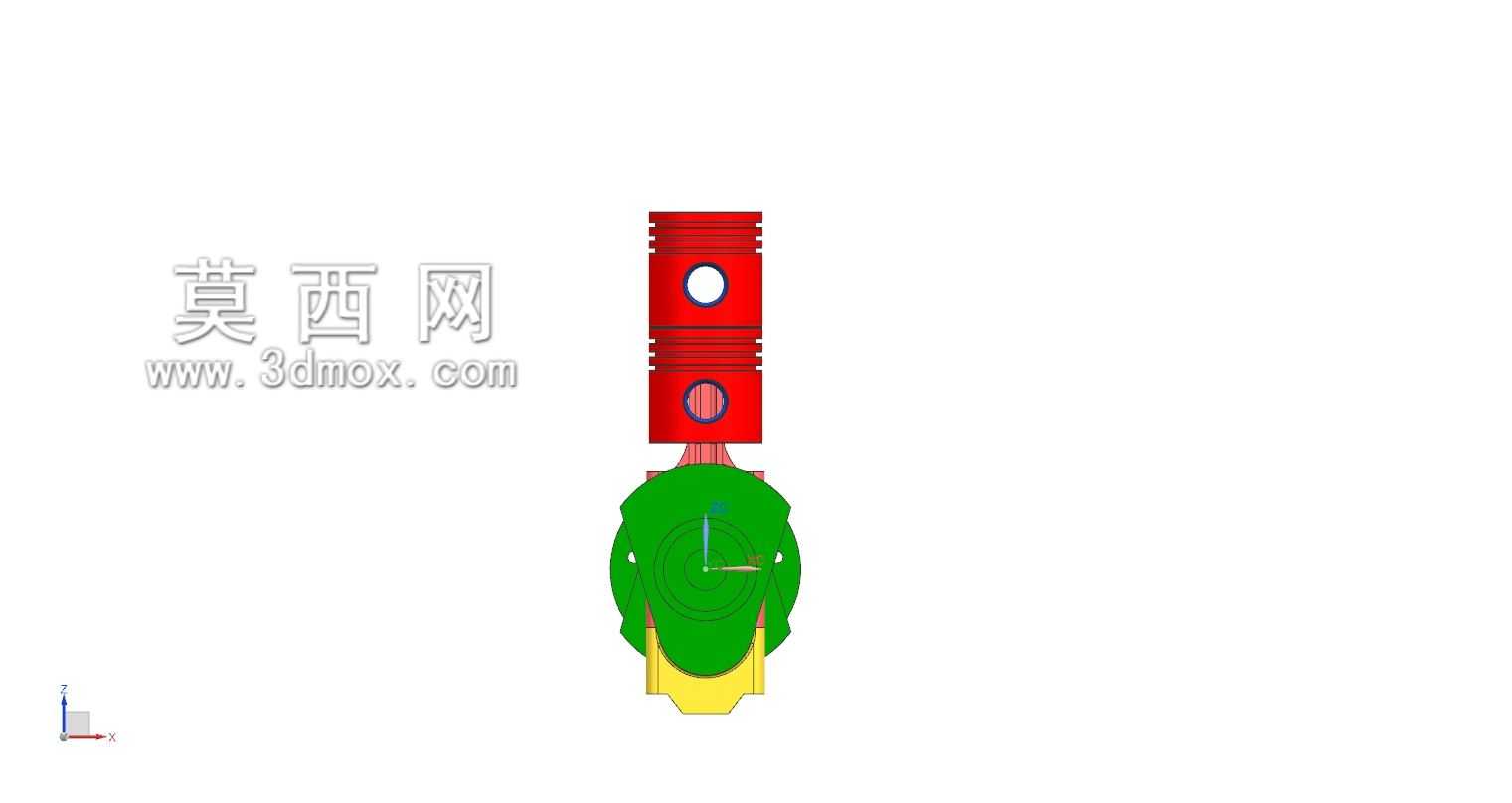

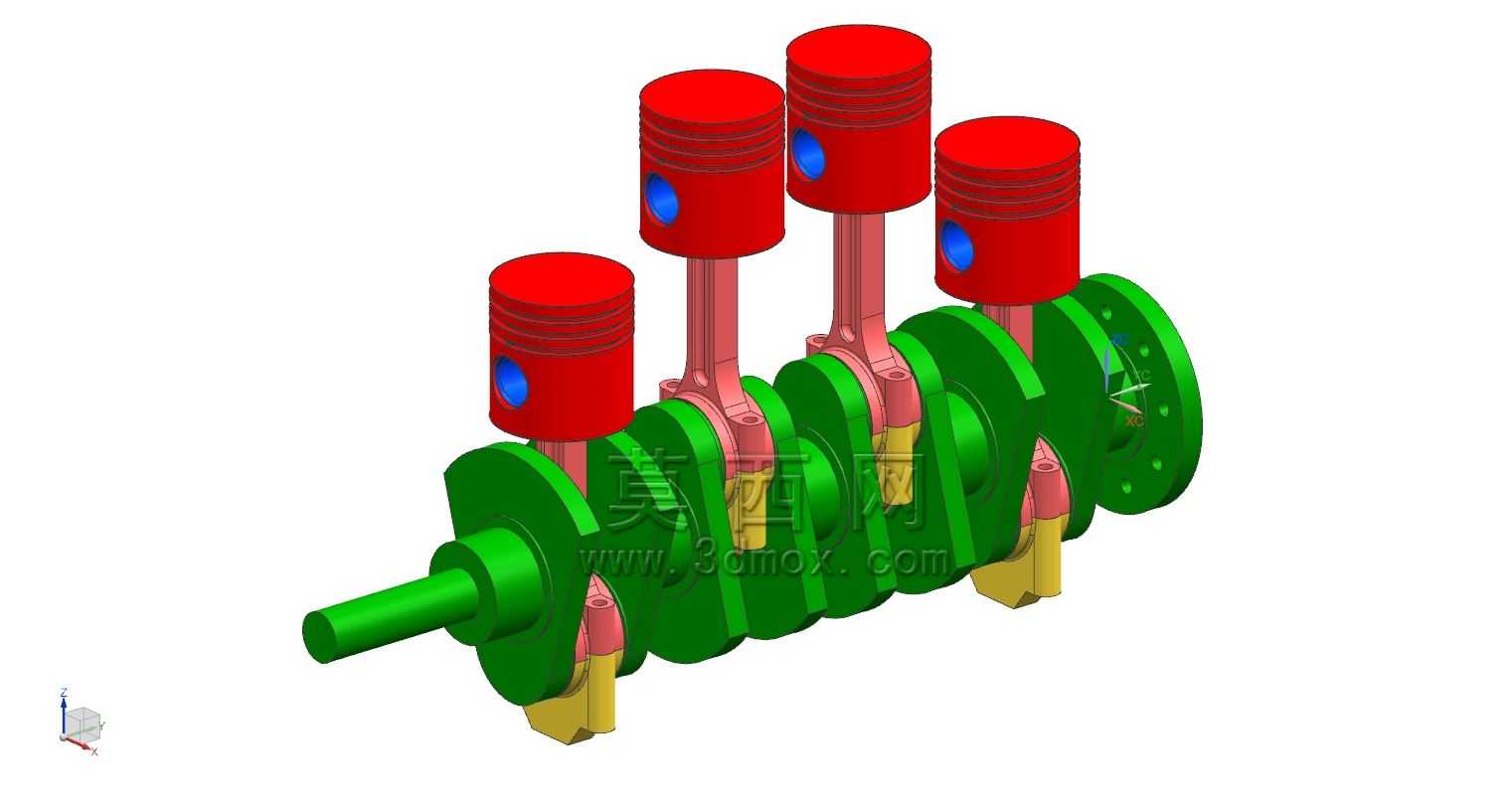

　　从安装边界与尺寸适配角度来看，这套直列四缸结构的缸心距严格按照同排量机型的通用设计规范设定，可直接适配对应缸径的缸体、缸盖组件，曲轴的轴向定位台阶设置在第三道主轴承位置，可限制曲轴运转过程中的轴向窜动量，保证前端轮系与后端动力输出部件的轴向位置精度。活塞在上止点位置时，顶部与缸盖燃烧室的压缩余隙严格符合压缩比设计要求，避免余隙过大导致压缩比不足影响动力效率，或是余隙过小导致活塞顶碰气门的故障。连杆的长度设计兼顾了活塞侧压力与整机高度的平衡，过长的连杆会增加整机高度提升布置难度，过短的连杆则会增大活塞对缸壁的侧压力，加剧缸套的偏磨问题。所有运动件的质量都经过分组匹配，同一台发动机的四个活塞、四个连杆的质量差控制在工程允许的公差范围内，避免因质量不均导致运转时产生额外的振动载荷。在实际装配过程中，连杆螺栓、主轴承盖螺栓都需要按照规定的扭矩与转角进行拧紧，保证轴瓦的配合间隙处于设计范围内，过紧会导致油膜间隙不足出现烧瓦故障，过松则会导致轴瓦敲击异响，影响结构使用寿命。这套结构的三维装配模型完整还原了各个部件的相对位置与配合关系，可直接用于结构教学、装配工艺模拟、运动干涉检查等场景，帮助设计人员快速验证结构布局的合理性，减少物理样机试制阶段的问题排查成本。
